【Microsoft Flow】フローを利用して Office 365 サービス正常性を監視する

Last updated at Posted at 2019-04-04

はじめに

Microsoft Flow を利用して Office 365 のサービス正常性を監視し、インシデント発生時に管理者へ自動で通知するフローの作成手順メモ。

今回は以下の2パターンの状況をトリガーにして管理者へのメール通知を行う構成の実装手順をそれぞれ紹介する。

  • 現在発生中のインシデントが1件以上ある場合
  • 過去1時間以内にステータスがアップデートされたインシデントが1件以上ある場合

前提

  • Azure Active Directory
  • Office 365(Outlook,Microsoft Flow)
  • Office 365 Service Communications API

手順

[2パターン共通]Azure Active Directory へのアプリケーションの登録

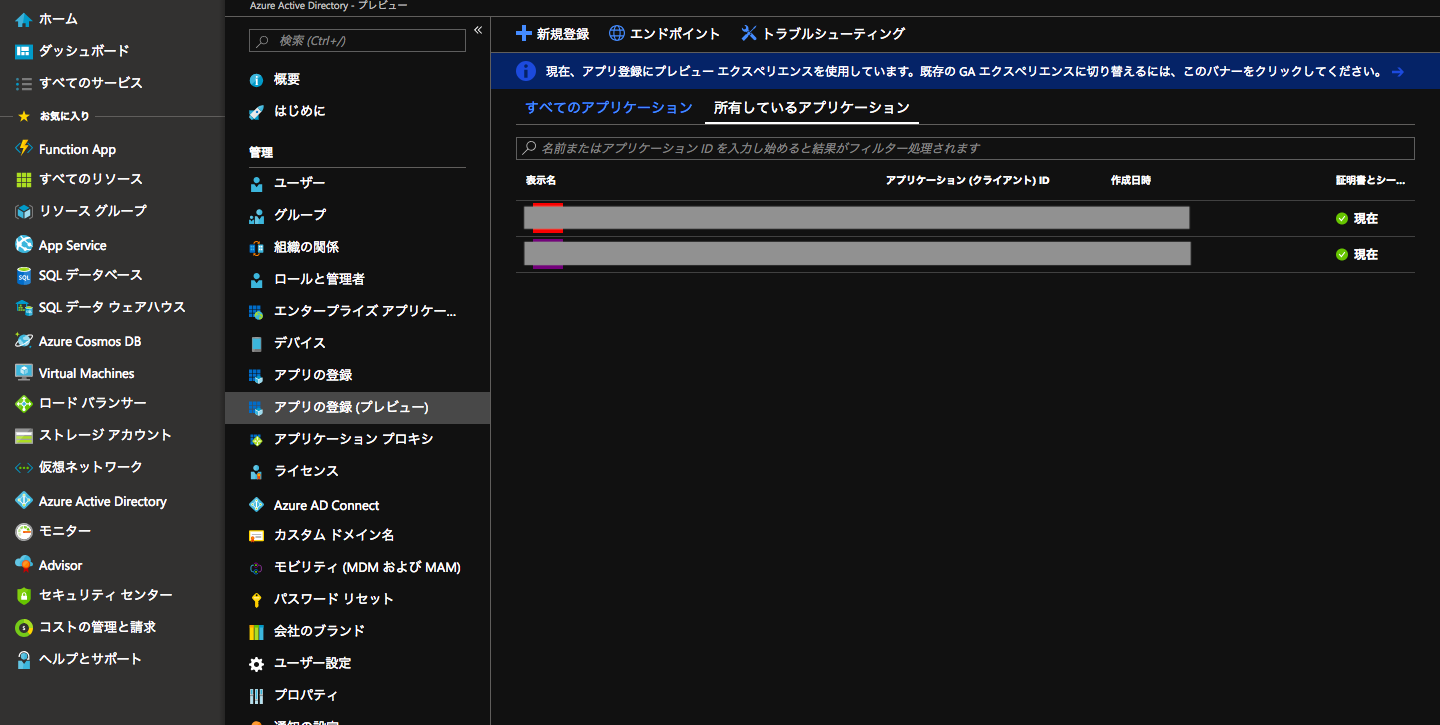

ブラウザから Azure ポータルに接続し、左ペインより[Azure Active Directory]-[アプリの登録(プレビュー)]を開いて、画面上部の[+新規登録]をクリック。
スクリーンショット 2019-04-03 13.53.38.png

アプリケーションの登録画面が開く。[名前]で任意のアプリ名(例:365kanshiApp)を指定し、[登録]をクリック。1
スクリーンショット 2019-04-03 14.01.03.png

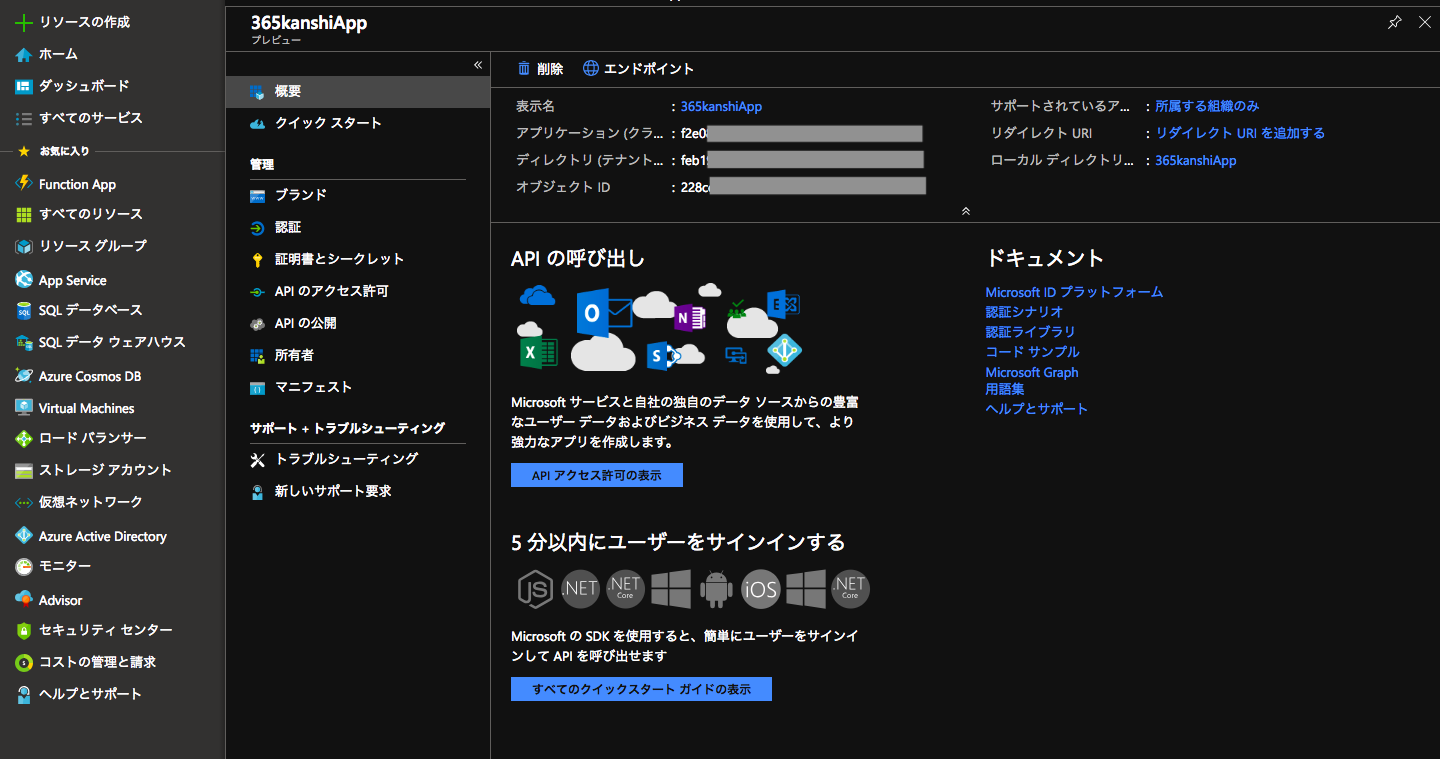

新規登録したアプリの概要画面を開く。画面中央に表示される[アプリケーション(クライアント)ID]と[ディレクトリ(テナント)ID]の値をのちほどフロー作成手順の中で設定するので控えておく。
画面中央の[API アクセス許可の表示]をクリック。
スクリーンショット 2019-04-03 14.14.50.png

API のアクセス許可画面が開く。アクセス許可一覧で既に登録されている[User.Read]をクリック。

このアクセス許可は不要のため、[アクセス許可の削除]をクリックし、確認ダイアログで[はい、削除します]をクリックして削除。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e616d617a6f6e6177732e636f6d2f302f3235383431362f30663739353335312d333137312d633765612d626564352d3838663462346362316561662e706e67.png

API のアクセス許可画面に戻る。[+アクセス許可の追加]をクリック。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e616d617a6f6e6177732e636f6d2f302f3235383431362f36303464623738642d663339312d626134622d646639322d3234343961306563666635362e706e67.png

API一覧より[Office 365 Management APIs]を選択。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e616d617a6f6e6177732e636f6d2f302f3235383431362f65396561396165392d653636382d396165362d613265622d3737366437393762306662652e706e67.png

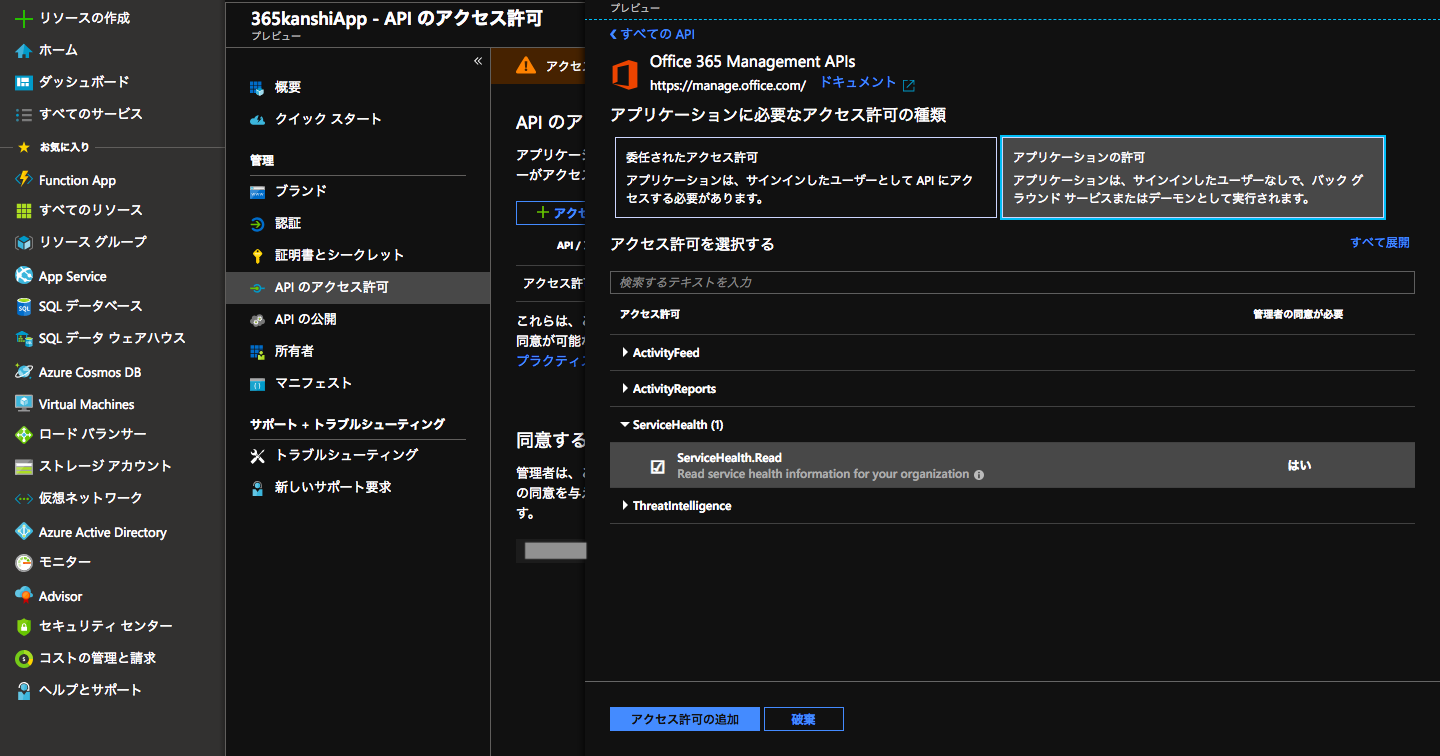

[アプリケーションの許可]を選択し、[ServiceHealth.Read]にチェックを入れて、[アクセス許可の追加]をクリック。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e616d617a6f6e6177732e636f6d2f302f3235383431362f30383033346233382d343130382d363132362d366563362d3437626235636264663535372e706e67.png

API のアクセス許可画面に戻る。画面下部の[XXに管理者の同意を与えます]をクリックし、確認ダイアログで[はい]をクリック。
スクリーンショット 2019-04-03 14.38.00.png

[ServiceHealth.Read]に対して管理者の同意が付与され、緑色のチェックが付く。
左ペインより[証明書とシークレット]をクリック。
スクリーンショット 2019-04-03 16.34.14.png

証明書とシークレット画面が開く。[+新しいクライアント シークレット]をクリック。

任意の有効期限を選択して、[追加]をクリック。

新規追加されるクライアントシークレットの値は、のちほどフロー作成手順の中で設定するので控えておく。
スクリーンショット 2019-04-03 16.44.02.png

フローの作成(現在発生中のインシデントがあれば通知パターン)

1. フローを新規作成

  1. Microsoft Flow を起動してマイ フロー画面を表示
  2. [新規]-[一から作成]メニューをクリック

2. スケジュールのトリガーの作成

本フローを1時間に一回のスケジュールで実行するトリガーを作成する。

  1. トリガー一覧より、[スケジュール]を選択
  2. [新しいパラメータの追加]をクリックして[タイムゾーン]と[開始時刻]にチェックを入れ、アクションの欄外をクリックしてパラメータを追加


3.プロパティを以下のように設定

プロパティ名 説明
間隔 1
頻度 時間
タイム ゾーン 任意のタイムゾーン
開始時刻 定期実行を開始したいyyyy-MM-ddTHH:mm:ss形式の任意の時刻 ※時刻末尾に「Z」は不要

スクリーンショット 2019-04-03 17.21.13.png

3. HTTP アクションの作成

Office 365 Service Communications API を呼び出して、フロー実行時点の Office 365 の正常性ステータスを取得するアクションを作成する。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[HTTP]を選択
  3. プロパティを以下のように設定
プロパティ名 説明
方法 GET
URI https://manage.office.com/api/v1.0/<テナント ID>/ServiceComms/CurrentStatus <テナント ID>はアプリ登録時に控えたディレクトリ(テナント)IDを指定
認証 Active Directory OAuth
テナント <テナント ID> アプリ登録時に控えたディレクトリ(テナント)IDを指定
対象ユーザー https://manage.office.com/
クライアント ID <クライアント ID> アプリ登録時に控えたクライアント IDを指定
資格情報の種類 シークレット
シークレット <クライアントシークレット> アプリ登録時に控えたクライアントシークレットを指定

スクリーンショット 2019-04-03 17.30.46.png

4. JSON の解析アクションの作成

API から取得した Office 365 の正常性ステータスの json データをパースして次手順で利用できるようにする。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[JSON の解析]を選択
  3. プロパティを以下のように設定
プロパティ名
コンテンツ @{body('HTTP')}
スキーマ 下記の schema.json の内容(クリックして展開)を設定
schema.json
{
    "type": "object",
    "properties": {},
        "value": {
            "type": "array",
            "items": {
                "type": "object",
                "properties": {
                    "FeatureStatus": {
                        "type": "array",
                        "items": {
                            "type": "object",
                            "properties": {
                                "FeatureDisplayName": {},
                                "FeatureName": {},
                                "FeatureServiceStatus": {},
                                "FeatureServiceStatusDisplayName": {}
                            }
                        }
                    },
                    "Id": {},
                    "IncidentIds": {},
                    "Status": {},
                    "StatusDisplayName": {},
                    "StatusTime": {},
                    "Workload": {},
                    "WorkloadDisplayName": {}
                }
            }
        }
}


5. アレイのフィルター処理アクションの作成

API から取得した Office 365 の正常性ステータスの json データから、フロー実行時点でインシデントが発生しているサービスのみをフィルターして取得するようにする。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[アレイのフィルター処理]を選択
  3. [詳細設定モード]をクリックし、プロパティを以下のように設定
プロパティ名
差出人 @body('JSON_の解析')?['value']
詳細設定モード @not(equals(length(item()?['IncidentIds']), 0))


6. 条件アクションの作成

前アクションのフィルター結果が1件以上である場合にのみ通知メールを送信するようにする。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[条件]を選択

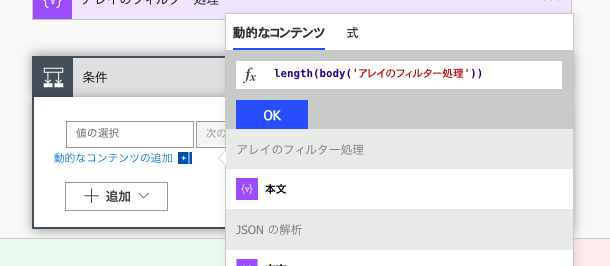

  3. 左辺の[値の選択]を選択して[式]に*length(body('アレイのフィルター処理'))*を設定し、[OK]をクリック


4.オペレーターおよび右辺を以下のように設定

プロパティ名
オペレーター 次の値に等しい
右辺 0


7. 条件アクションの「いいえ」内で HTMLテーブルの作成 アクションの作成

インシデント情報の json データを HTML テーブルに変換し、通知メール内で HTML 要素として利用可能にする。

  1. 条件アクションの「いいえ」内の[アクションの追加]をクリック
  2. アクション一覧より、[HTML テーブルの作成]を選択
  3. [詳細オプションを表示する]をクリックし、プロパティを以下のように設定
プロパティ名
開始 @{body('アレイのフィルター処理')}
ヘッダーを含める はい
カスタム

4.ヘッダーを以下のように設定

ヘッダー
IncidentIds @item()?['IncidentIds']
DisplayName @item()?['WorkloadDisplayName']
StatusDisplayName @item()?['StatusDisplayName']


8. 条件アクションの「いいえ」内で メールの送信 アクションの作成

担当者に送信する通知メールを構成する。

  1. 条件アクションの「いいえ」内の[アクションの追加]をクリック
  2. アクション一覧より、[メールの送信]を選択
  3. プロパティを以下のように設定
プロパティ名
宛先 通知メール送信先メールアドレス
件名 [障害] JST @{addHours(utcNow(), 9, 'yyyy/MM/dd HH:mm')} Office 365 インシデント発生サービス数:@{length(body('アレイのフィルター処理'))}
本文 下記の body.html の内容(クリックして展開)を設定
body.html
body.html
<html>
<head>
  <style>
table {
    font-family: "arial", Times, serif;
    border-collapse: collapse;
    width: 100%;
}
td, th {
    border: 1px solid #ddd;
    padding: 4px;
}
th {
    padding-top: 8px;
    padding-bottom: 8px;
    text-align: left;
    background-color: #3399ff;
    color: white;
}
  </style>
</head>
<body>
@{body('HTML_テーブルの作成')}
</body>
</html>


4.[詳細オプションを表示する]をクリックして、[HTML]をはいに設定


9. フローの保存

任意のフロー名を指定して[保存]をクリックしフローを保存する。

動作確認(現在発生中のインシデントがあれば通知パターン)

トリガーで設定した時刻にフローが実行され、実行時点で発生中のインシデントが1件以上ある場合は下記のようなメールが設定された宛先に配信される。

スクリーンショット 2019-04-05 15.23.59.png

メール通知されたインシデントについて Office 365 管理センターから確認してみる。

サービス正常性画面を見ると、メール通知されたインシデントIDのインシデント/アドバイザリが現在発生中であることが確認できる。


フローの作成(過去1時間以内にアップデートされたインシデントがあれば通知パターン)

1. フローを新規作成

  1. Microsoft Flow を起動してマイ フロー画面を表示
  2. [新規]-[一から作成]メニューをクリック

2. スケジュールのトリガーの作成

本フローを1時間に一回のスケジュールで実行するトリガーを作成する。

  1. トリガー一覧より、[スケジュール]を選択
  2. [新しいパラメータの追加]をクリックして[タイムゾーン]と[開始時刻]にチェックを入れ、アクションの欄外をクリックしてパラメータを追加


3.プロパティを以下のように設定

プロパティ名 説明
間隔 1
頻度 時間
タイム ゾーン 任意のタイムゾーン
開始時刻 定期実行を開始したいyyyy-MM-ddTHH:mm:ss形式の任意の時刻 ※時刻末尾に「Z」は不要

スクリーンショット 2019-04-03 17.21.13.png

3. HTTP アクションの作成

Office 365 Service Communications API を呼び出して、Office 365 の正常性ステータスのメッセージ履歴を取得するアクションを作成する。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[HTTP]を選択
  3. プロパティを以下のように設定
プロパティ名 説明
方法 GET
URI https://manage.office.com/api/v1.0/<テナント ID>/ServiceComms/Messages <テナント ID>はアプリ登録時に控えたディレクトリ(テナント)IDを指定
認証 Active Directory OAuth
テナント <テナント ID> アプリ登録時に控えたディレクトリ(テナント)IDを指定
対象ユーザー https://manage.office.com/
クライアント ID <クライアント ID> アプリ登録時に控えたクライアント IDを指定
資格情報の種類 シークレット
シークレット <クライアントシークレット> アプリ登録時に控えたクライアントシークレットを指定

スクリーンショット 2019-04-03 20.13.04.png

4. JSON の解析アクションの作成

API から取得した 正常性ステータスの json データをパースして次手順で利用できるようにする。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[JSON の解析]を選択
  3. プロパティを以下のように設定
プロパティ名
コンテンツ @{body('HTTP')}
スキーマ 下記の schema.json の内容(クリックして展開)を設定
schema.json
{
    "type": "object",
    "properties": {
        "value": {
            "type": "array",
            "items": {
                "type": "object",
                "properties": {
                    "AffectedWorkloadDisplayNames": {
                        "type": "array"
                    },
                    "AffectedWorkloadNames": {
                        "type": "array"
                    },
                    "Status": {},
                    "Workload": {},
                    "WorkloadDisplayName": {},
                    "ActionType": {},
                    "AffectedTenantCount": {},
                    "AffectedUserCount": {},
                    "Classification": {},
                    "EndTime": {},
                    "Feature": {},
                    "FeatureDisplayName": {},
                    "Id": {},
                    "ImpactDescription": {},
                    "LastUpdatedTime": {},
                    "MessageType": {},
                    "Messages": {
                        "type": "array",
                        "items": {
                            "type": "object",
                            "properties": {
                                "MessageText": {
                                    "type": "string"
                                },
                                "PublishedTime": {
                                    "type": "string"
                                }
                            },
                            "required": [
                                "MessageText",
                                "PublishedTime"
                            ]
                        }
                    },
                    "PostIncidentDocumentUrl": {},
                    "Severity": {},
                    "StartTime": {},
                    "Title": {}
                },
                "required": []
            }
        }
    }
}


5. アレイのフィルター処理アクションの作成

API から取得した正常性ステータスの json データから、フロー実行時点から過去1時間以内にインシデント情報がアップデートされたサービスのみをフィルターして取得するようにする。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[アレイのフィルター処理]を選択
  3. [詳細モードで編集]をクリックし、プロパティを以下のように設定
プロパティ名
開始 @body('JSON_の解析')?['value']
詳細モード @greater(formatDateTime(item()?['LastUpdatedTime']), addHours(utcNow(), -1))


6. 条件アクションの作成

前アクションのフィルター結果が1件以上である場合にのみ通知メールを送信するようにする。

  1. [新しいステップ]をクリック
  2. アクション一覧より、[条件]を選択
  3. 左辺の[値の選択]を選択して[式]に*length(body('アレイのフィルター処理'))*を設定し、[OK]をクリック


4.オペレーターおよび右辺を以下のように設定

プロパティ名
オペレーター 次の値に等しい
右辺 0


7. 条件アクションの「いいえ」内で HTMLテーブルの作成 アクションの作成

インシデント情報の json データを HTML テーブルに変換し、通知メール内で HTML 要素として利用可能にする。

  1. 条件アクションの「いいえ」内の[アクションの追加]をクリック
  2. アクション一覧より、[HTML テーブルの作成]を選択
  3. [詳細オプションを表示する]をクリックし、プロパティを以下のように設定
プロパティ名
開始 @{body('アレイのフィルター処理')}
ヘッダーを含める はい
カスタム

4.ヘッダーを以下のように設定

ヘッダー
IncidentId @item()?['Id']
DisplayName @item()?['WorkloadDisplayName']
FeatureDisplayName @item()?['FeatureDisplayName']
Classification @item()?['Classification']
Status @item()?['Status']
LastUpdatedTime(JST) @addHours(item()?['LastUpdatedTime'], 9, 'yyyy/MM/dd HH:mm')
Message replace(string(last(item()?['Messages'])),'\n\n','')


8. 条件アクションの「いいえ」内で メールの送信 アクションの作成

担当者に送信する通知メールを構成する。

  1. 条件アクションの「いいえ」内の[アクションの追加]をクリック
  2. アクション一覧より、[メールの送信]を選択
  3. プロパティを以下のように設定
プロパティ名
宛先 通知メール送信先メールアドレス
件名 [障害] JST @{addHours(utcNow(), 9, 'yyyy/MM/dd HH:mm')} Office 365 インシデント情報更新サービス数:@{length(body('アレイのフィルター処理'))}
本文 下記の body.html の内容(クリックして展開)を設定
body.html
body.html
<html>
<head>
  <style>
table {
    font-family: "arial", Times, serif;
    border-collapse: collapse;
    width: 100%;
}
td, th {
    border: 1px solid #ddd;
    padding: 4px;
}
th {
    padding-top: 8px;
    padding-bottom: 8px;
    text-align: left;
    background-color: #3399ff;
    color: white;
}
  </style>
</head>
<body>
@{body('HTML_テーブルの作成')}
</body>
</html>


4.[詳細オプションを表示する]をクリックして、[HTML]をはいに設定


9. フローの保存

任意のフロー名を指定して[保存]をクリックしフローを保存する。


動作確認(過去1時間以内にアップデートされたインシデントがあれば通知パターン)

トリガーで設定した時刻にフローが実行され、実行時刻から過去1時間以内にインシデント情報がアップデートされたサービスが1件以上ある場合、下記のようなメールが通知先のメールアドレスに配信される。

スクリーンショット 2019-04-05 14.25.19.png

メール通知されたインシデントについて Office 365 管理センターから確認をしてみる。

サービス正常性画面を見ると、「EX176985」「EX177050」のインシデント/アドバイザリ情報が LastUpdateTime の時刻に実際に更新されている。


また、メッセージセンター画面を見ると、「MC177199」のアナウンスが LastUpdateTime の時刻に実際に投稿されている。


おわりに

Office 365 のサービス正常性を定期取得するフローは下記のテンプレートが公式からも提供されていますが、テンプレートそのままでは利用できず、アプリケーション登録やアプリケーションIDの設定は別途ユーザーが行う必要があります。
今回の記事ではこのテンプレートを一部参考にしつつ、API から取得してメール通知するデータの項目や、通知メールを送付する条件などをカスタマイズした手順としています。


  1. ここで[サポートされているアカウントの種類]で[任意の組織のディレクトリ内のアカウント]を選択すると、アプリを登録する Azure Active Directory と、フローを作成する Office 365 が別組織の場合でも構成可能になると思われます。
