LaravelでUndo/Redo機能を実装

経緯

先日実装したUndo/Redo機能（元に戻す/やり直す）がそれなりの工数がかかったので、
今後のためにざっくり残します。

スタッフのシフトを管理するWebアプリケーションに実装しました。
本記事ではバックエンド側の実装のみ残します。

※以前の関連記事
Vue.js3で「ctrl+z」「ctrl+shift+z」の処理を実装する

用語定義

• 履歴
  • 画面操作した時のテーブルのレコードを保存したもの
• 元に戻す(Undo)
  • 操作を過去に戻す↩️ 一つ過去の履歴を適用する
• やり直す(Redo)
  • 操作を先に進める↪️ 一つ先の履歴を適用する

動作のイメージ

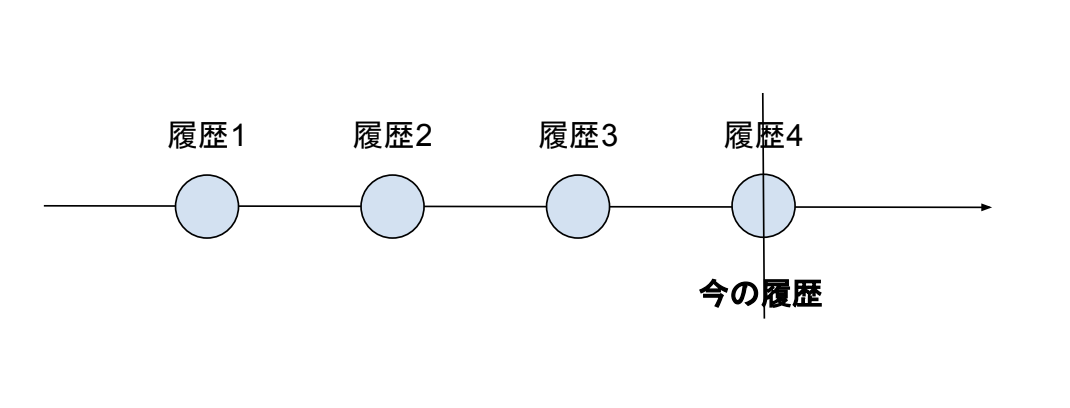

まず初めにブラウザ更新をして履歴1が作成され、何かしらの操作を3回行ったとする。
そうすると履歴2〜4が作成され、履歴4が適用されている状況になる。

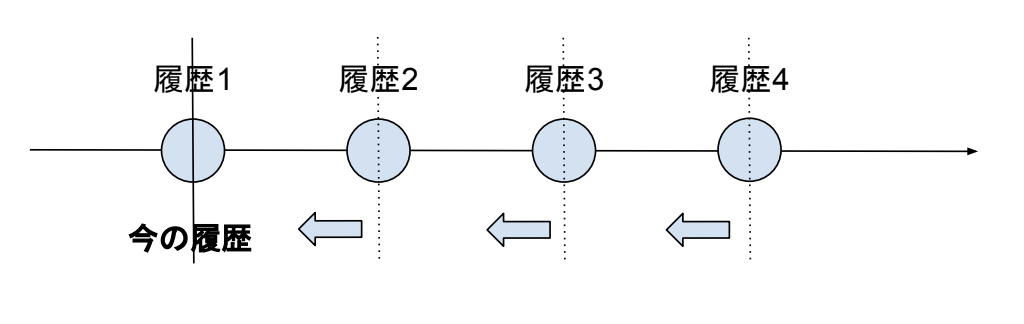

仮に「元に戻す」を3回実行すると、履歴が過去へ戻り、履歴1が適用されている状況になる。

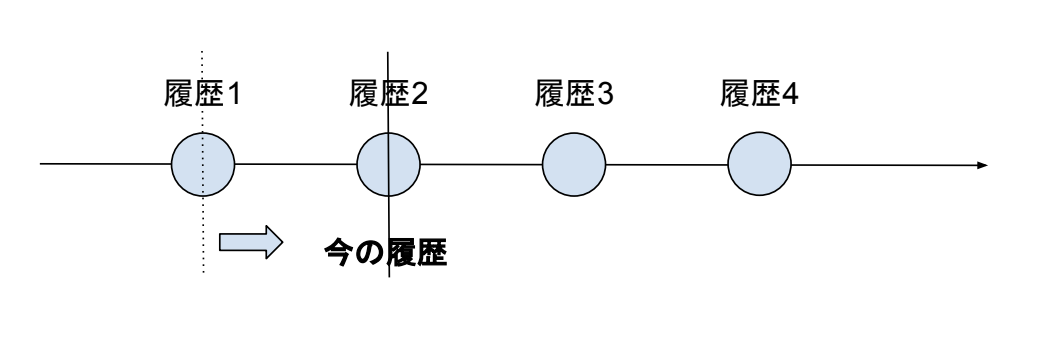

更にここで「やり直す」を1回実行すると、履歴が先に進み、履歴2が適用されている状況になる。

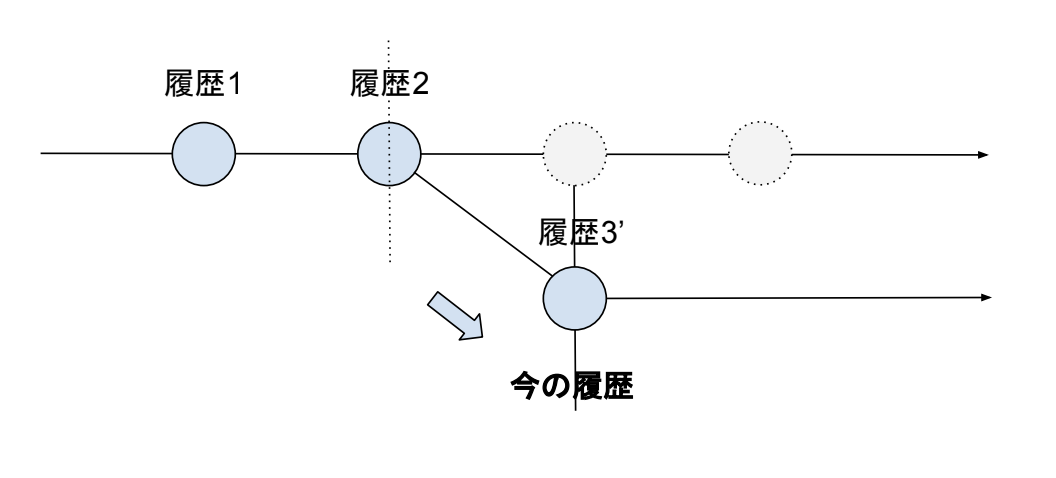

この状況で新たに操作を実行すると、履歴3以降が削除されて、新たな履歴（履歴3'）が適用された状態になる。

※ブラウザが更新されたタイミングで、履歴が全て削除されて、履歴1から始まる。

Undo/Redo機能概要

履歴をリセットする

• 保存してある履歴を全て削除、テーブルからdeleteする
• ブラウザ更新された際に実行する

履歴を保存する

• その時の状態を履歴として保存、テーブルにinsertする
• 画面上で操作が発生した際に実行する

操作を元に戻す・やり直す

• 保存された履歴、テーブルからselectして、過去へ戻す or 先へ進める
• Undo/Redoボタン押下時に実行する

やり直す対象の履歴をリセットする

• やり直す対象の履歴を全て削除、テーブルからdeleteする
  • 過去の履歴は残す
• 画面上で操作が発生した際に実行する

テーブル構成

既存テーブル

• users

カラム	型
id	int	PK
name	varchar

• staffs

カラム	型
id	int	PK
name	varchar

• shifts

カラム	型
id	int	PK
date	datetime

• shift_staffs

カラム	型
id	int	PK
shift_id	int	FK
staff_id	int	FK
start_time	int
end_time	int

履歴テーブル ※今回実装

• histories

カラム	型
id	int	PK
user_id	int	FK
status	int

• history_shift_staffs

カラム	型
id	int	PK
history_id	int	FK
shift_id	int	FK
staff_id	int	FK
start_time	int
end_time	int

対象のテーブルが増える場合は、history_*テーブルを作成して、history_idをFKにする
※今回実際はhistory_shift_staffsの子テーブルが存在していたので、その場合はhistory_idではなくhistory_shift_staff_idをFKにしました

実装

※いずれ時間を取れたらGithub整理したい…

Historyモデル

<?php

namespace App\Models;

use Illuminate\Database\Eloquent\Factories\HasFactory;
use Illuminate\Database\Eloquent\Model;
use Illuminate\Database\Eloquent\Relations\HasMany;

class History extends Model
{
   use HasFactory;

   const CURRENT = 1;
   const UNDO_TARGET = 2;
   const REDO_TARGET = 3;

   /**
    * The attributes that are mass assignable.
    *
    * @var array<int, string>
    */
   protected $fillable = [
       'user_id',
       'status',
   ];

   public function history_shift_staffs(): HasMany
   {
       return $this->hasMany(HistoryShiftStaff::class);
   }

}

HistoryServiceクラス

コード量が比較的多いので、ここではpublicメソッドの説明だけ書きます。

• create_history()
  • 履歴を作成するメソッドで、操作が発生するたびに呼び出される
• copy_history_to_target()
  • 履歴からシフト・画面に反映させる処理で、いわゆるUndo/Redo処理を行う
• exist_undo_target()
  • Undo対象の履歴が存在するか確認、Undoボタンの制御に使用
• exist_redo_target()
  • Redo対象の履歴が存在するか確認、Redoボタンの制御に使用

参考記事

• Undoの実装の考え方
