AutolayoutのAspect Ratio固定でリサイズしたUIViewの子Viewを比率を合わせてリサイズする

More than 5 years have passed since last update.

Storyboardを使って、比率を維持しながらsubviewもリサイズするのに苦労したのでまとめ。


要件

4インチでは全画面で表示しているUIViewを、3.5インチの端末で起動した時に縦横比率を保ったまま、横に余白を開ける。

子Viewは、親Viewが縮小された比率に合わせて大きさ、場所を調整したい。


親Viewを3.5インチで縦横比率を保ってセンタリング

まずStoryboardで、UIViewControllerの中に親ViewとなるUIView(水色)を載せ、子ViewとなるUILabel(黄緑)を100x100のサイズで載せました。

普通に3.5インチ端末で起動すると、下が切れます。

スクリーンショット 2014-06-22 0.50.39.png

左右に余白を開けて、縦横の比率(320x568)を固定したまま縮小するため、AutolayoutのPinで、上下を端に固定、Aspect RatioにチェックをしてAdd 3 Constraintsします。

写真 2014-06-22 1 04 27.jpg

これだけだと左上を中心になってしまうので、AutolayoutのAlignで、センタリング指定します。Horizontal Center in ContainerにチェックをしてAdd 1 Constraintします。

写真 2014-06-22 1 07 36.jpg

この状態で起動すると、親View(水色)は希望通りの大きさで3.5インチ画面内に比率を保って表示されます。

スクリーンショット 2014-06-22 0.53.51.png


子ViewのAutolayout指定

子View(黄緑)は左上からの座標のままなのでまだずれています。これを、親Viewが縮小した比率を保ってセンタリングしていきます。

まず、AutolayoutのPinで上下左右を親Viewに対して固定します。

写真 2014-06-22 1 15 02.jpg

この状態で起動すると、親Viewの四辺からの絶対値指定なので、親Viewが小さくなった分、子Viewも小さくなってしまいます…

スクリーンショット 2014-06-22 1.13.24.png

これを調整していきます。


まず、上のConstraintの線を選択し、Attributes Inspectorから

Top位置を親ViewのBottom(=Height)との比率110:568(=4インチで表示されるのと同じ比率)となるよう指定します。

Before:

スクリーンショット 2014-06-22 1.18.56.png

After:

2014-06-22 01.21.45.png

同じ要領で、左右と下も、Bottom(=Height)、Trailing(=Width)と考えて、親Viewの高さや幅 x 4インチでの表示位置の比率 でConstraintを設定していきます。


Before:

スクリーンショット 2014-06-22 1.27.27.png

コツは、Reverse First and Second Itemで子Viewを基準にすること。

スクリーンショット 2014-06-22 1.27.47.png

After:

スクリーンショット 2014-06-22 1.28.27.png


左右

同じ要領なのでAfterだけ。

左:

スクリーンショット 2014-06-22 1.31.48.png

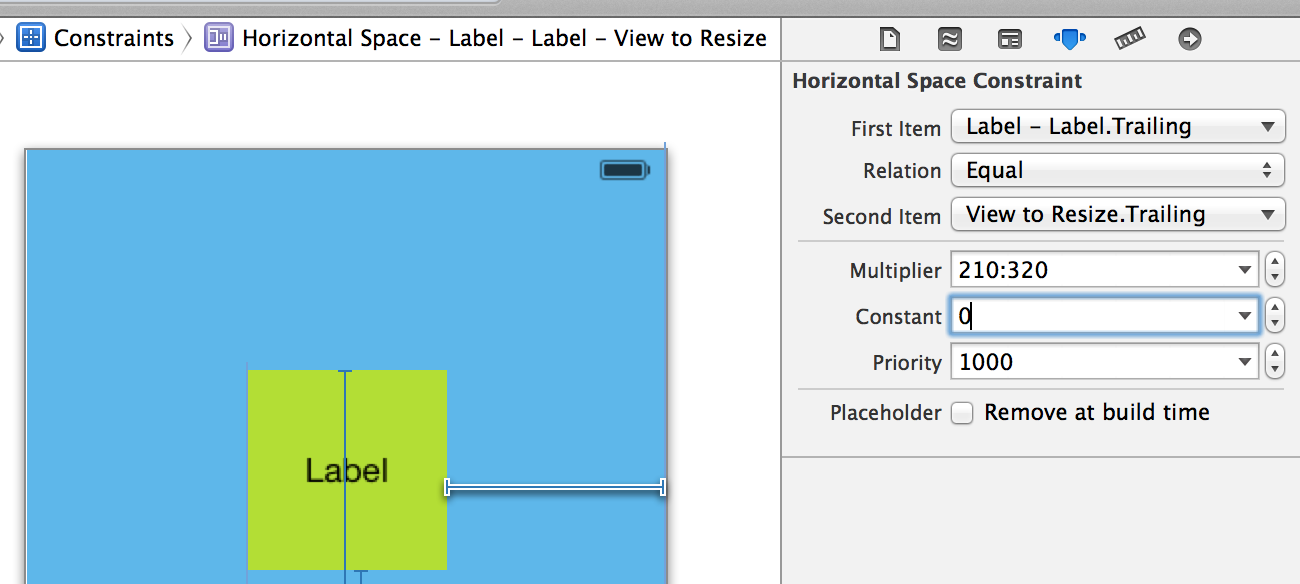

右:

スクリーンショット 2014-06-22 1.32.41.png


結果

比率を保ったまま子Viewが小さく表示できました!

4インチシミュレータの様な感じ。

(フォントサイズは別途調整してね)

スクリーンショット 2014-06-22 1.32.55.png
