OrangePi 5 Max で istio を動かす

Orange Pi オフィシャルディストリビューションのカーネルでは残念ながら istio が動きません。そこでカーネルを再ビルドする必要があります。
ここではカーネルを再ビルドして OrangePi 5 Max で istio を動かすための方法を紹介します。
この方法はたぶん RaspberryPi でも同様なので参考になれば良いですね。

問題

以下の二つの問題があり、istio は OrangePi や RaspberryPi で動きません。
これらをなんとかすれば動きます。がんばれ。

Envoy が動かないのをどうにかする

結論

カーネル設定の以下を変更する

CONFIG_ARM64_VA_BITS_39=n
CONFIG_ARM64_VA_BITS_48=y
CONFIG_ARM64_VA_BITS=48

症状

以下の様なエラーが出て ingress gateway とかが起動しません。

external/com_github_google_tcmalloc/tcmalloc/system-alloc.cc:631] MmapAligned() failed - unable to allocate with tag (hint, size, alignment) - is something limiting address placement? 0x151880000000 1073741824 1073741824 @ 0x55941cfa88 0x55941cb6a0 0x55941caf48 0x55941b2f4c 0x55941c8010 0x55941c7e2c 0x55941a78a8 0x55940e6c00 0x55940e2298 0x559406f484 0x559419dbd0 0x7f834774ac
external/com_github_google_tcmalloc/tcmalloc/arena.cc:58] FATAL ERROR: Out of memory trying to allocate internal tcmalloc data (bytes, object-size); is something preventing mmap from succeeding (sandbox, VSS limitations)? 131072 600 @ 0x55941cfde4 0x55941b2fdc 0x55941c8010 0x55941c7e2c 0x55941a78a8 0x55940e6c00 0x55940e2298 0x559406f484 0x559419dbd0 0x7f834774ac

説明

Envoy では tcmalloc(Thread-Caching Malloc) というのを使用して高速なメモリアロケーションを行っている様です。 tcmalloc を使用するためにはカーネルのコンフィグで CONFIG_PGTABLE_LEVELS=4 を設定する必要がある様です。

CONFIG_ARM64_VA_BITS_48=y オプションを有効にしてカーネルをコンパイルすることで、48ビットの仮想アドレス空間が有効になり、自動的に CONFIG_PGTABLE_LEVELS=4 になります。

詳しくは以下の issue を見て下さいね
https://github.com/envoyproxy/envoy/issues/23339#issuecomment-2150966438

istio-init が動かないのをどうにかする

結論

カーネル設定の以下を変更する

CONFIG_NF_CONNTRACK_ZONES=y
CONFIG_NETFILTER_XT_TARGET_CT=y

症状

以下の様なエラーが出て istio-init が起動しません。

(省略)
-A ISTIO_OUTPUT -d 127.0.0.1/32 -j RETURN
-A ISTIO_OUTPUT -j ISTIO_REDIRECT
-A ISTIO_OUTPUT -p udp -m udp --dport 53 -m owner --wid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -p udp -m udp --dport 53 -m owner --gid-owner 1337 -j RETURN
-A ISTIO_OUTPUT -d 10.152.183.10/32 -p udp -m udp --dport 53 -j REDIRECT --to-ports 15053
-A ISTIO_REDIRECT -p tcp -7 REDIRECT --to-ports 15001
COMMIT
# Completed on Fri Oct 11 19:04:20 2024
2024-10-1119:04:20.788475Z    error     exit status 1

説明

istio-init が -A OUTPUT -p udp --dport 53 -m owner --uid-owner 1337 -j CT --zone 1 みたいな iptables 設定を投げてるため？ここはまだ調べてないので不明。
が、とにかくこれで治る。

詳しくは以下の issue を見て下さいね
https://github.com/istio/istio/issues/37885

OrangePi 5 Max カーネルの再ビルド

パッケージのビルド用ツールがあるので git で clone

cd /usr/src/
git clone https://github.com/orangepi-xunlong/orangepi-build.git linux
cd linux

カーネル設定の修正

opi5max の設定 (linux-rockchip-rk3588-legacy-opi5max.config) が存在しますが、opi5pro の設定を変更しないと反映されません。なんでだよｗ

vi ./external/config/kernel/linux-rockchip-rk3588-current-opi5pro.config
CONFIG_NF_CONNTRACK_ZONES=y

CONFIG_ARM64_VA_BITS_39=n
CONFIG_ARM64_VA_BITS_48=y
CONFIG_ARM64_VA_BITS=48

diff はこんな感じ
(以下の diff には CIFS を使えるようにする設定が混じっています)

diff --git a/external/config/kernel/linux-rockchip-rk3588-current-opi5pro.config b/external/config/kernel/linux-rockchip-rk3588-current-opi5pro.config
index 520191f..3661dc6 100644
--- a/external/config/kernel/linux-rockchip-rk3588-current-opi5pro.config
+++ b/external/config/kernel/linux-rockchip-rk3588-current-opi5pro.config
@@ -384,9 +384,9 @@ CONFIG_ARM64_ERRATUM_2441007=y
 CONFIG_ARM64_4K_PAGES=y
 # CONFIG_ARM64_16K_PAGES is not set
 # CONFIG_ARM64_64K_PAGES is not set
-CONFIG_ARM64_VA_BITS_39=y
-# CONFIG_ARM64_VA_BITS_48 is not set
-CONFIG_ARM64_VA_BITS=39
+CONFIG_ARM64_VA_BITS_39=n
+CONFIG_ARM64_VA_BITS_48=y
+CONFIG_ARM64_VA_BITS=48
 CONFIG_ARM64_PA_BITS_48=y
 CONFIG_ARM64_PA_BITS=48
 # CONFIG_CPU_BIG_ENDIAN is not set
@@ -1056,7 +1056,7 @@ CONFIG_NF_LOG_SYSLOG=m
 CONFIG_NETFILTER_CONNCOUNT=m
 CONFIG_NF_CONNTRACK_MARK=y
 # CONFIG_NF_CONNTRACK_SECMARK is not set
-# CONFIG_NF_CONNTRACK_ZONES is not set
+CONFIG_NF_CONNTRACK_ZONES=y
 CONFIG_NF_CONNTRACK_PROCFS=y
 CONFIG_NF_CONNTRACK_EVENTS=y
 # CONFIG_NF_CONNTRACK_TIMEOUT is not set
@@ -7771,7 +7771,15 @@ CONFIG_SUNRPC_GSS=y
 CONFIG_SUNRPC_SWAP=y
 # CONFIG_SUNRPC_DEBUG is not set
 # CONFIG_CEPH_FS is not set
-# CONFIG_CIFS is not set
+CONFIG_CIFS=m
+CONFIG_CIFS_STATS2=y
+CONFIG_CIFS_ALLOW_INSECURE_LEGACY=y
+CONFIG_CIFS_WEAK_PW_HASH=y
+CONFIG_CIFS_UPCALL=y
+CONFIG_CIFS_XATTR=y
+CONFIG_CIFS_POSIX=y
+# CONFIG_CIFS_DEBUG is not set
+CONFIG_CIFS_DFS_UPCALL=y
 # CONFIG_SMB_SERVER is not set
 # CONFIG_CODA_FS is not set
 # CONFIG_AFS_FS is not set

ビルド

export NO_HOST_RELEASE_CHECK=yes
./build.sh

NO_HOST_RELEASE_CHECK=yes は debian bookworm とかでビルドするために必要な設定。
厳密には ubuntu 21 しかサポートされてないけど、ubuntu 21 なんて化石は ESXi でも動かなかったし、たぶんみんな無理なのでチェックを無視させます。

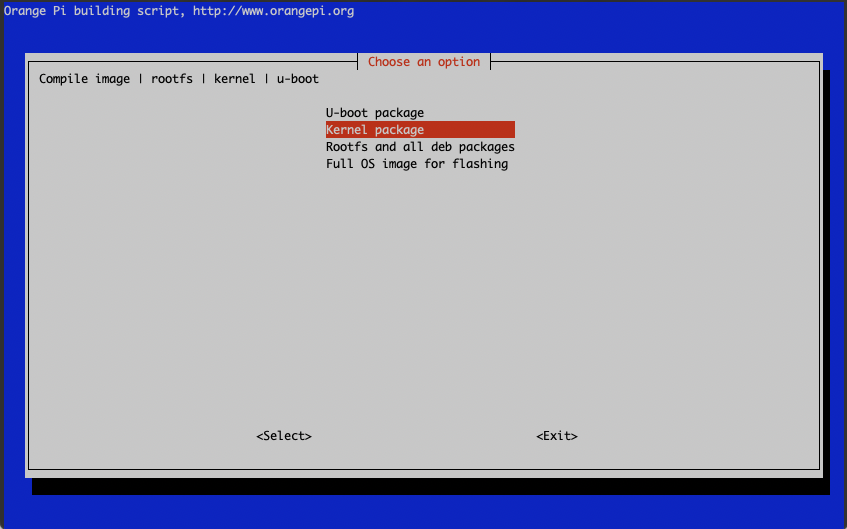

Kernel package を選ぶ

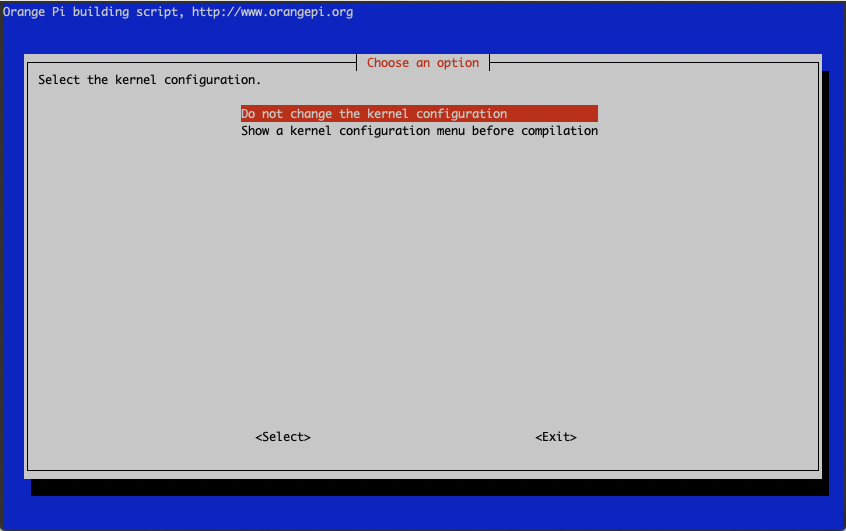

Do not change the kernel configuration を選ぶ

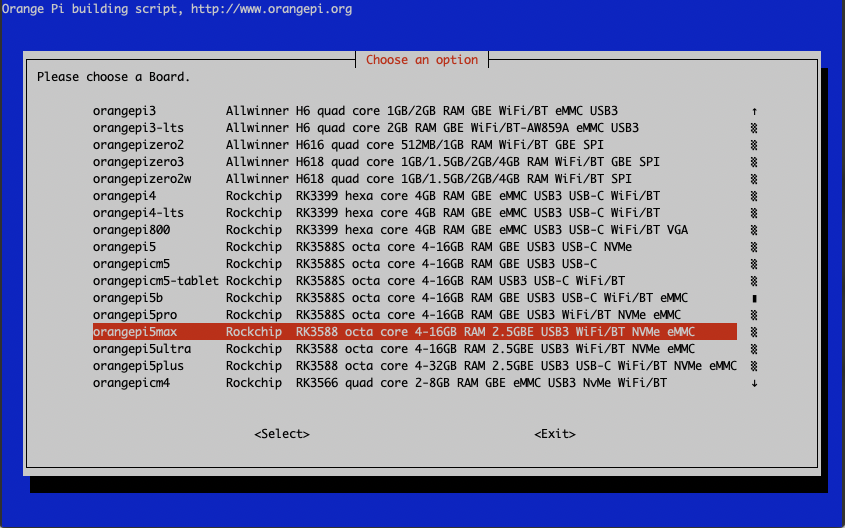

orangepi5max を選ぶ

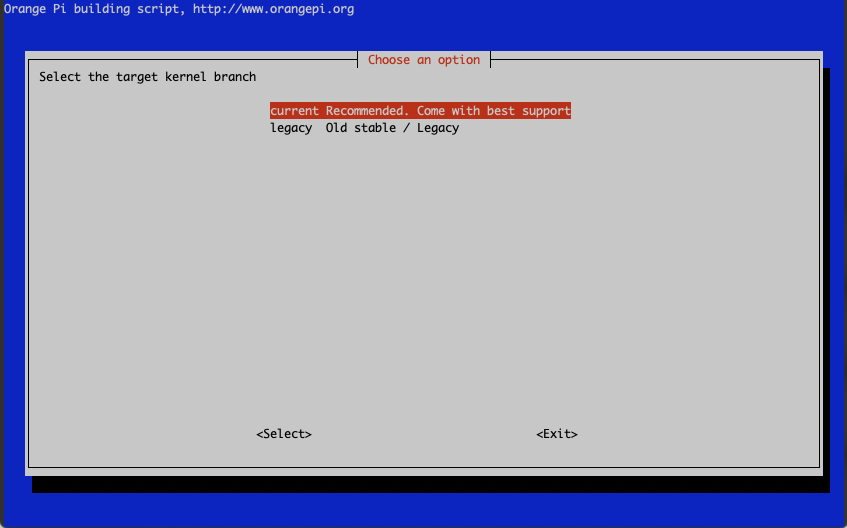

Current Recommended. Come with best support を選ぶ

あとは1時間くらい待ちます

カーネルのインストール

終わったら終わりなので、カーネルをインストールします。
このビルドスクリプトはかしこいので deb パッケージを作ってくれます。便利。

cd ./output/debs/
dpkg -i linux-dtb-current-rockchip-rk3588_1.0.0_arm64.deb
dpkg -i linux-headers-current-rockchip-rk3588_1.0.0_arm64.deb
dpkg -i linux-image-current-rockchip-rk3588_1.0.0_arm64.deb

再起動

reboot

その後

再起動した後は適当に istio が動く環境を作ってあげれば OK です。
ウチではこんな感じ。

###############################################################################
# SNAP
###############################################################################

apt-get -y update
apt-get install -y snapd
snap install core

###############################################################################
# MICRO K8S
###############################################################################

snap info microk8s
snap install microk8s --classic --channel=1.30/stable

microk8s enable community
microk8s enable ingress
microk8s enable dns

###############################################################################
# KUBECTL
###############################################################################

if [ "$(arch)" = "x86_64" ]; then
  curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"
else
  curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/arm64/kubectl"
fi
chmod +x kubectl
chown root:root kubectl
mv kubectl /usr/local/bin/

###############################################################################
# KUBE CONFIG
###############################################################################

mkdir -p ~/.kube
microk8s config > ~/.kube/config
cat << EOF > ~/.bash_aliases
alias k='microk8s kubectl'
alias m='microk8s'
alias ll='ls -l'
EOF
cat << EOF > ~/.bash_profile
# Get the aliases and functions
if [ -f ~/.bashrc ]; then
        . ~/.bashrc
fi
EOF

###############################################################################
# ISTIO
###############################################################################

curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.22.3 sh -
cd ~/manifests
../istio-1.22.3/bin/istioctl install -y -f ./operator.yml

###############################################################################
# APPS
###############################################################################

# お好みのアプリをデプロイしてね
kubectl apply -k some-application/

k8s のバージョンを 1.31 に上げなければ…
とはいえ 2024/10/14 にはまだ 1.31 に対応する istio 1.24 は出てない😇
https://istio.io/latest/docs/releases/supported-releases/
