Markdownで書いたmermaidのflowchartをpng形式でexportする

Markdown

Posted at 2018-12-10

やりたいこと

Markdownで書いているmermaid形式ののflowchartをpng形式でexportする（そのまま）
なおかつ、exportをbatを「ポン」とクリックするだけで実行する

環境

Windows 7 64bit
Git Bash

背景

Markdownで仕様書を書いている中、「flowchartもMarkdownで書けないかなー」と思う
mermaidを使えばflowchartが書けることが判明
しかし、図として保存することができないことが判明
というわけで何とかできないか？と思う

というわけで、色々調べたところできると判明

手順をまとめる

前提

今回Markdownで書いているドキュメントの構成を以下に示す

Top
│  ConvertAll.bat
│  output.docx
│
├─000_Cover
│  │  00_Cover.md
│  │
│  └─image
│          000_Cover.png
│
├─010_Chapter1
│  │  00_Chapter1.md
│  │
│  └─image
│          010_Chapter1.png
│
├─020_Chapter2
│  │  00_Chapter2.md
│  │  020_FlowChart1.mmd
│  │  020_FlowChart2.mmd
│  │
│  └─image
│          020_Chapter2.png
│          020_FlowChart1.png
│          020_FlowChart2.png
・
・
・
│
└─image

利用手順は以下の通り（太字は今回追加する手順）

各フォルダを作成し、章ごとにドキュメントを作成する
- ドキュメントに使う画像は各image配下に格納する
- フローチャートは.mmdファイルで作成する
- .mmdファイルで作成したフローチャートは画像化（.png）し、imageフォルダに格納
- ドキュメントではあらかじめ、imageフォルダに画像があるものとして記述を行う
ドキュメント作成後、ConvertAll.batを実行し、word形式で出力する
- word形式への変換はpandocを使用する
- .mmdから.png変換はConvertAll.batで行う
これらは全てGitで管理し、変更をトレースできるようにしておく

Git Bashをインストールする

Git Bashが無い場合はインストールをする

インストールについては他の方の記事をご参考に

mermaidをインストールする

参考：mermaid.jsのフローチャートの書き方

Git Bashを起動し、以下のコマンドを実行する

$ npm install -g mermaid
$ npm install -g mermaid.cli

または

$ yarn global add mermaid
$ yarn global add mermaid.cli

インストール先は以下のようになっている（と思う）ので、環境変数：Pathを通しておく

C:\Users\<your-user>\AppData\Roaming\npm

Pathを通したら、mmdc.cmdが実行できるかを確認する

コマンドプロンプトを立ち上げ、以下のコマンドを実行する

$ mmdc.cmd -V

バージョンが表示されればOK

これでmermaidのインストールは終わり

試しにファイルを変換してみてもいい

ファイルを変換するときのコマンドは以下の通り

$ mmdc.cmd -i input.mmd -o output.png

Markdownで書いたflowchartをpngに変換する

Markdownで書いたflowchartを先ほどのmmdc.cmdを使ってpngに直接変換することはできない

以下はmermaidで記述したフローチャートの例

~~~mermaid
graph LR
    A[東京] -- 新幹線 --> B((大阪))
    B -- 在来線--> C{奈良}
    C--> |湯豆腐を食べに| E[京都]
    C --> |ふぐ刺しを食べに| F[山口]
    C --> |きれいな海を見に| G[和歌山]
    C --> |合掌造りを見に| H[岐阜]
    C --> |ゆっくり温泉に入りに| I[兵庫]
    C --> |しまなみ街道を走りに| J[愛媛]
~~

この時、mmdc.cmdを使って変換をかける際に必要なのは2行目から10行目まで

つまり、ヘッダーとフッターの波線3つは不要になる

mmdc.cmdへファイルを投入する時には、このフッターとヘッターを削除する処理が必要となる

フッターとヘッターを削除する処理

元々コマンドプロンプトで行えないかと調査を実施

「最初の行を削除する」は可能だが、「最後の行を削除する」ができそうに無いため、他のツールを選ぶ

純粋の上記の処理をするだけならjavaでも良いが、以下の理由で却下

ソースの差分しか管理できない
実行時にコンパイルの手間が入る

結局はVB Scriptを使用することに決定

下記のサイトが非常に参考になるため、ソースを使用させていただく

[ADODB.Stream で BOM なし UTF-8 のテキストファイルを書き出す ](http://neos21.hatenablog.com/entry/2016/03/27/231512)

ここに以下の処理を加えていく

ファイル名を引数で受け取る
出力するファイル名を「元のmmdファイル名」拡張子は「.mmmd」で作る
元のファイルからヘッダー、フッターを抜いたファイルを作る
imageフォルダ配下に出力する画像ファイル名を「元のmmdファイル名」拡張子は「.png」で作る
.mmmdファイルをmmdc.cmdに叩き込み、.pngファイルにする
処理終了後、.mmmdファイルを削除する

以上の処理を組み込んだソースは以下の通り

CopyMMDFile.vbs


' 読み込みファイルはコマンドライン引数で受け取る
Dim fileName
fileName = Wscript.Arguments(0)
Dim input
Set input = CreateObject("ADODB.Stream")
input.Type = 2    ' 1：バイナリ・2：テキスト
input.Charset = "UTF-8"    ' 文字コード指定
input.Open    ' Stream オブジェクトを開く
input.LoadFromFile fileName    ' ファイルを読み込む

' 一時書き出しファイルの指定 (テキストモードで BOM 付き UTF-8 を一時的に保持しておく)
Dim preOut
Set preOut = CreateObject("ADODB.Stream")
preOut.Type = 2
preOut.Charset = "UTF-8"
preOut.Open

' 読み込みファイルから1行ずつ読み込み、一時書き出しファイルに書き出すのを最終行まで繰り返す
Dim records
Do Until input.EOS
  Dim lineStr
  lineStr = input.ReadText(-2)    ' -1：全行読み込み・-2：一行読み込み
  If (0 = InStr(lineStr, "~~~")) Then
    preOut.WriteText lineStr, 1    ' 0：文字列のみ書き込み・1：文字列 + 改行を書き込み
  End If
Loop

' バイナリモードにする
preOut.Position = 0
preOut.Type = 1    'バイナリモードにする
preOut.Position = 3    ' 先頭3バイト = BOM をスキップする

' バイナリデータを読み込む
Dim bin
bin = preOut.Read    ' バイナリモードでないと Read できない

' 書き出しファイルの指定 (読み込んだバイナリデータをバイナリデータとしてファイルに出力する)
Dim output
Set output = CreateObject("ADODB.Stream")
output.Type = 1
output.Open
output.Write(bin)

' 出力するファイル名を作成する
Dim fso
Set fso = CreateObject("Scripting.FileSystemObject")
Dim simpleFileName
simpleFileName = fso.GetBaseName(fileName)
Dim directoryName
directoryName = fso.GetParentFolderName(fileName)
Dim mmmdFileName
mmmdFileName = fso.BuildPath(directoryName, simpleFileName + ".mmmd")
Dim imageFileName
imageFileName = fso.BuildPath(directoryName, fso.BuildPath("image", simpleFileName + ".png"))

WScript.Echo imageFileName

' 書き出しファイルの保存
output.SaveToFile mmmdFileName , 2    ' 1：指定ファイルがなければ新規作成・2：ファイルがある場合は上書き

' Stream を閉じる
input.Close
preOut.Close
output.Close

' mmdc.cmd を実行する
Set objShell = CreateObject("WScript.Shell")
objShell.Run "mmdc.cmd -i " + mmmdFileName + " -o " + imageFileName + " > res.log", 0, true

' .mmmdファイルを削除する
fso.DeleteFile(mmmdFileName)

あとはConvertAll.batに全てのmmdファイルに対して、CopyMMDFile.vbsをコールするように追記

実行

いざ実行

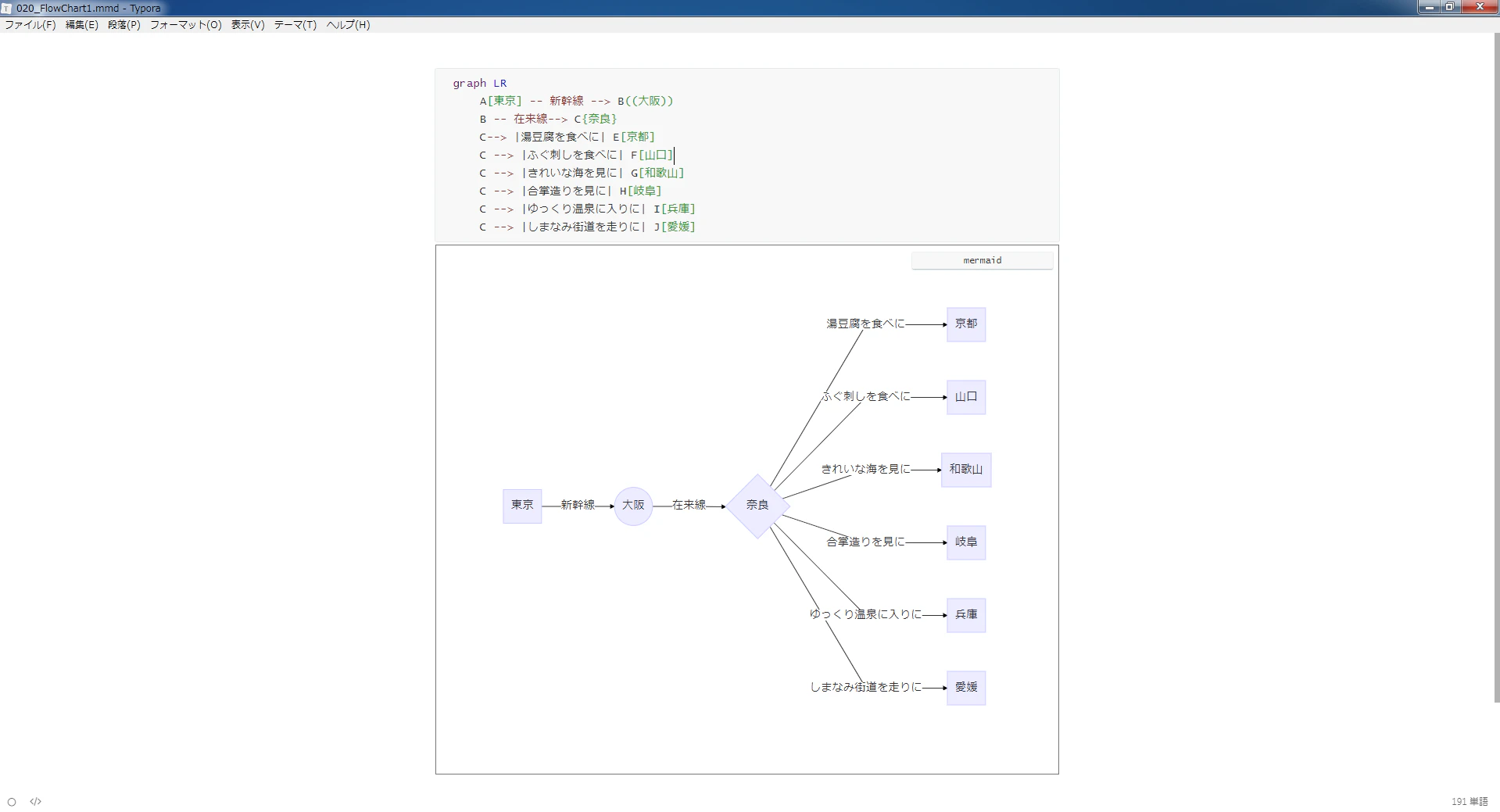

実行前のファイル一覧

Top
│  ConvertAll.bat
│  CopyMMDFile.vbs
│
├─000_Cover
│  │  00_Cover.md
│  │
│  └─image
│          000_Cover.png
│
├─010_Chapter1
│  │  00_Chapter1.md
│  │
│  └─image
│          010_Chapter1.png
│
├─020_Chapter2
│  │  00_Chapter2.md
│  │  020_FlowChart.mmd
│  │
│  └─image
│          020_Chapter2.png
│
└─image

変換対象のファイルは020_FlowChart.mmd

実行後のファイル一覧

Top
│  ConvertAll.bat
│  CopyMMDFile.vbs
│
├─000_Cover
│  │  00_Cover.md
│  │
│  └─image
│          000_Cover.png
│
├─010_Chapter1
│  │  00_Chapter1.md
│  │
│  └─image
│          010_Chapter1.png
│
├─020_Chapter2
│  │  00_Chapter2.md
│  │  020_FlowChart.mmd
│  │
│  └─image
│          020_Chapter2.png
│          020_FlowChart.png
│
└─image

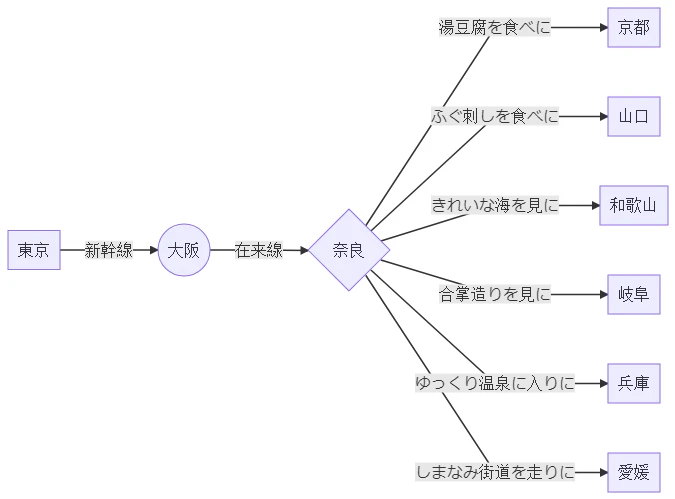

020_FlowChart.pngが増えていることが確認できる

画像として出力できていることが確認できる

※間違い等ありましたらコメントにてご指摘お願いします！
