ケース
$FOAM_TUTORIALS/incompressible/icoFoam/cavity/cavity より派生
概要
本ケースは、チュートリアルケースである天井駆動のキャビティ流れ（20×20 セル）を、 OpenFOAM v9 User Guide: 2.1 Lid-driven cavity flow の記載に沿って、40×40 セルの詳細メッシュで計算するケースです。
解析モデル

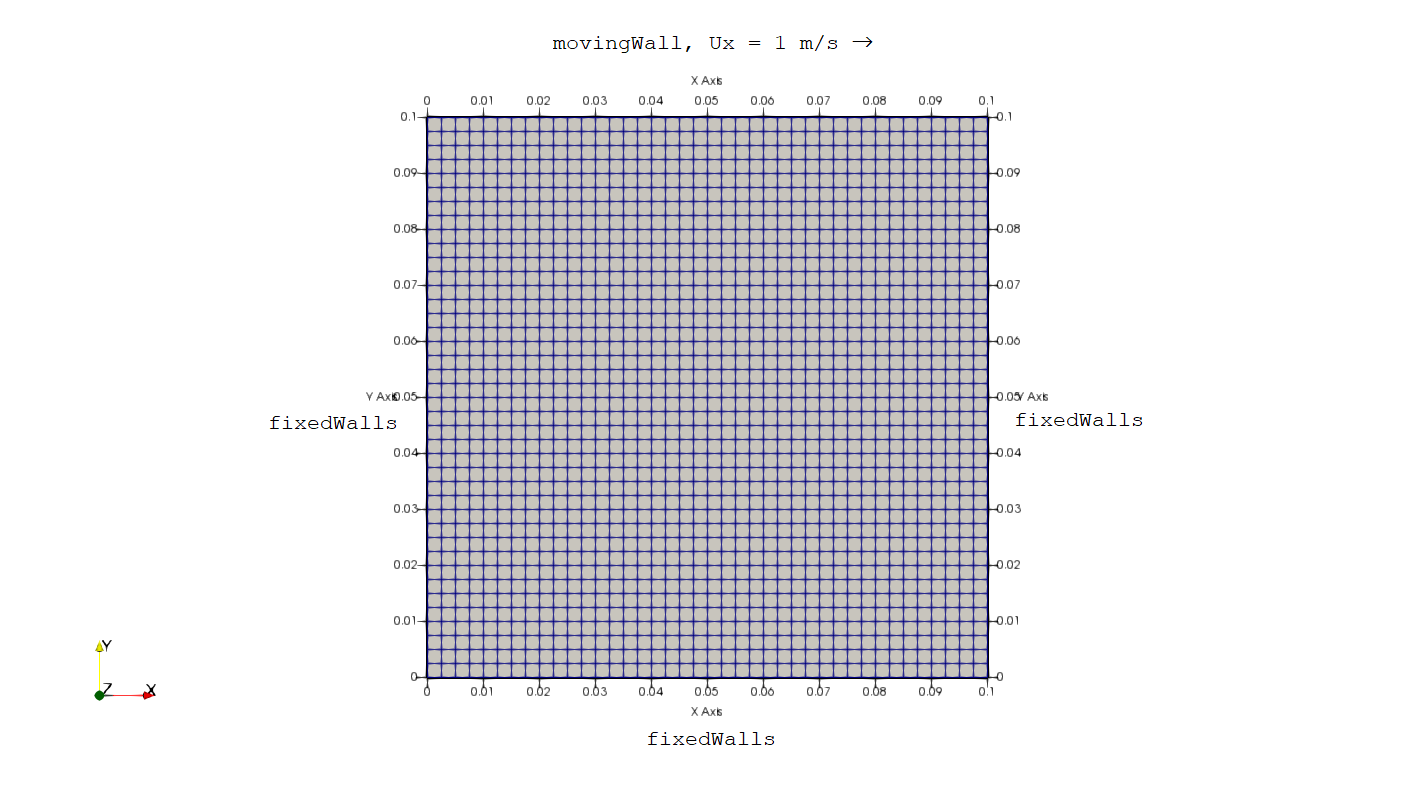

解析モデルを下図に示します。
解析条件
解析条件を下表に示します。
| 項目1 | 項目2 | 項目3 | 単位 | 設定内容 |
|---|---|---|---|---|
| system | blockMeshDict | 解析モデルサイズ x | m | 0.1 |
| 解析モデルサイズ y | m | 0.1 | ||
| 解析モデル分割数 nx | - | 40 | ||
| 解析モデル分割数 ny | - | 40 | ||
| controlDict | 開始時刻 | sec | 0.5 | |
| 終了時刻 | sec | 0.7 | ||
| $\Delta$ t | sec | 0.0025 | ||
| constant | transportProperties | 動粘性係数 $\nu$ | m2/s | 0.01 |
解析結果
計算終了時 (0.7 sec) の圧力分布を下図に示します。

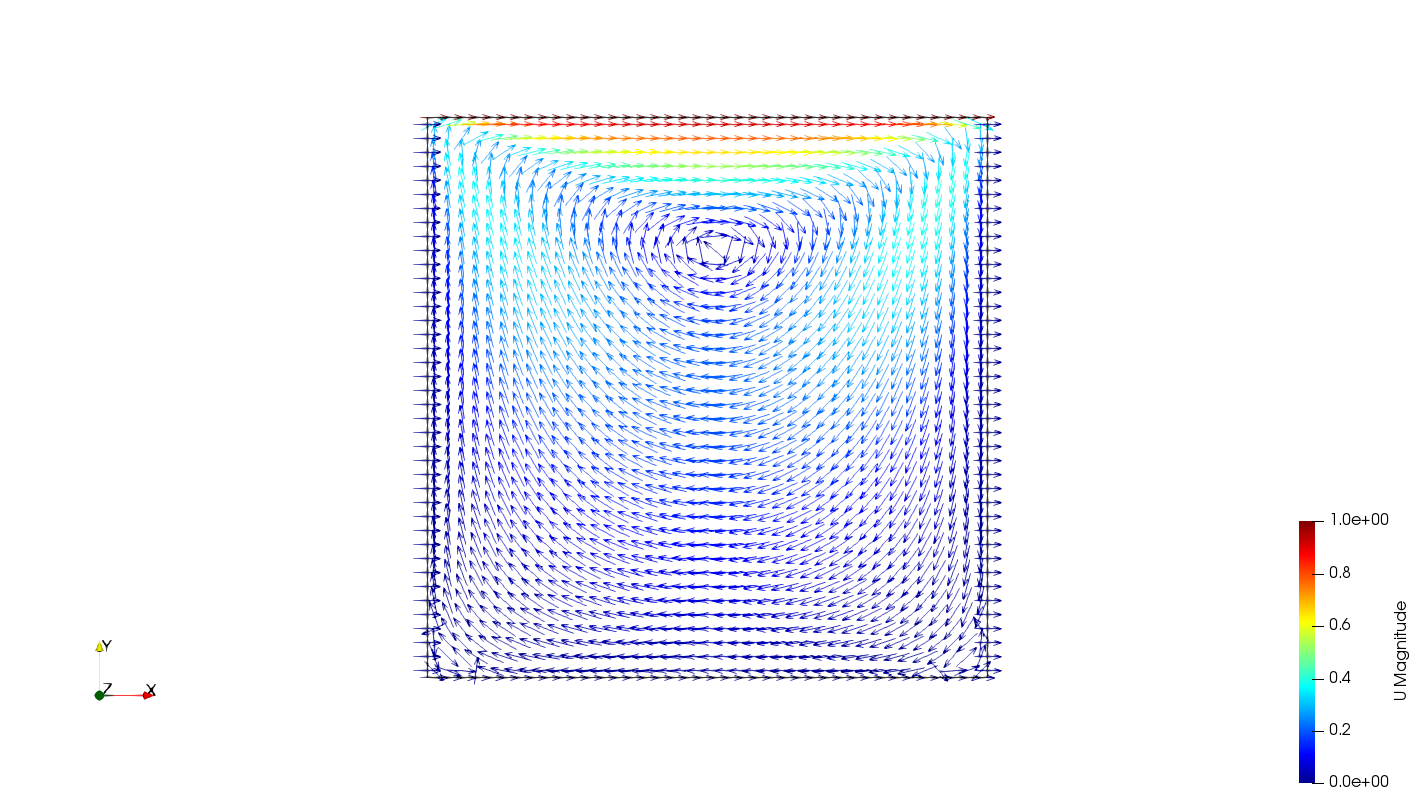

計算終了時 (0.7 sec) の速度ベクトルプロットを下図に示します。

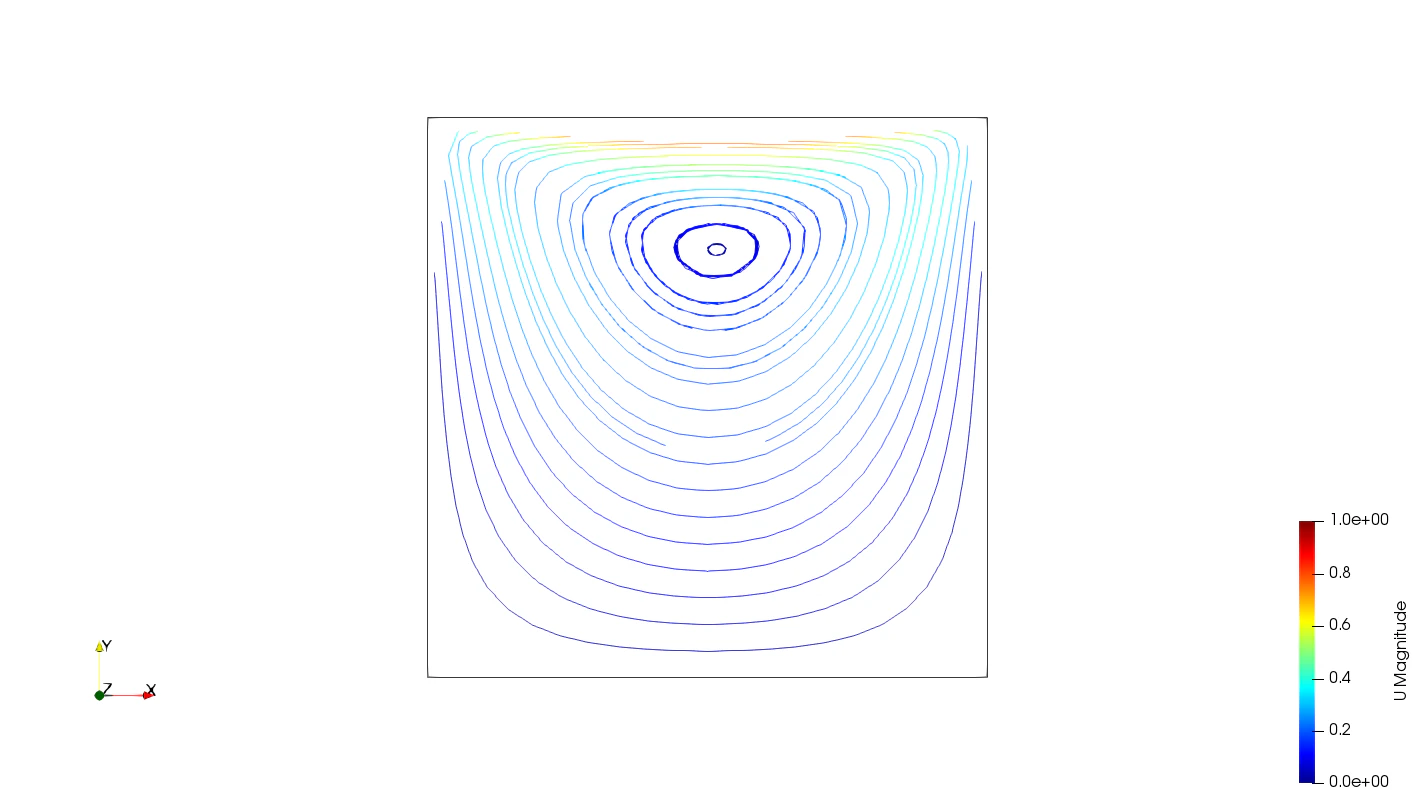

計算終了時 (0.7 sec) の流線を下図に示します。
実行コマンド
前処理 (Pre-processing)
run
mkdir cavityFine
cp -r cavity/constant cavityFine
cp -r cavity/system cavityFine
cd cavityFine
メッシュ作成
blockMesh
データマッピング
mapFields ../cavity -consistent
アプリケーションの実行
icoFoam
後処理 (Post-processing)
paraFoam
計算時間
0.14 (sec), シングル, AMD Ryzen 7 3750H with Radeon Vega Mobile Gfx
