ケース
$FOAM_TUTORIALS/multiphase/interFoam/laminar/damBreak/damBreak
概要
このチュートリアルケースでは、interFoam を用いて、単純化したダムブレイク（水柱の崩壊）の2次元問題を解きます。解析領域の天井は開放されているものとし、壁面はすべり無し（noSlip）条件とします。
解析モデル
解析モデルを下図に示します。
解析条件
解析条件を下表に示します。
| 項目1 | 項目2 | 項目3 | 単位 | 設定内容 |
|---|---|---|---|---|
| system | controlDict | 開始時刻 | sec | 0 |
| 終了時刻 | sec | 1 | ||
| $\Delta$ t | sec | 自動調整 | ||
| 最大$\Delta$ t | sec | 1 | ||
| 最大Co | - | 1 | ||
| constant | transportProperties | 水の動粘性係数 $\nu$ | m2/s | 1e-06 |
| 水の密度 $\rho$ | kg/m3 | 1000 | ||
| 空気の動粘性係数 $\nu$ | m2/s | 1.48e-05 | ||
| 空気の密度 $\rho$ | kg/m3 | 1 | ||
| 表面張力 $\sigma$ | N/m | 0.07 | ||
| g | 重力加速度ベクトル | m/s2 | (0 -9.81 0) | |
| momentumTransport | シミュレーション型 | - | 層流 |

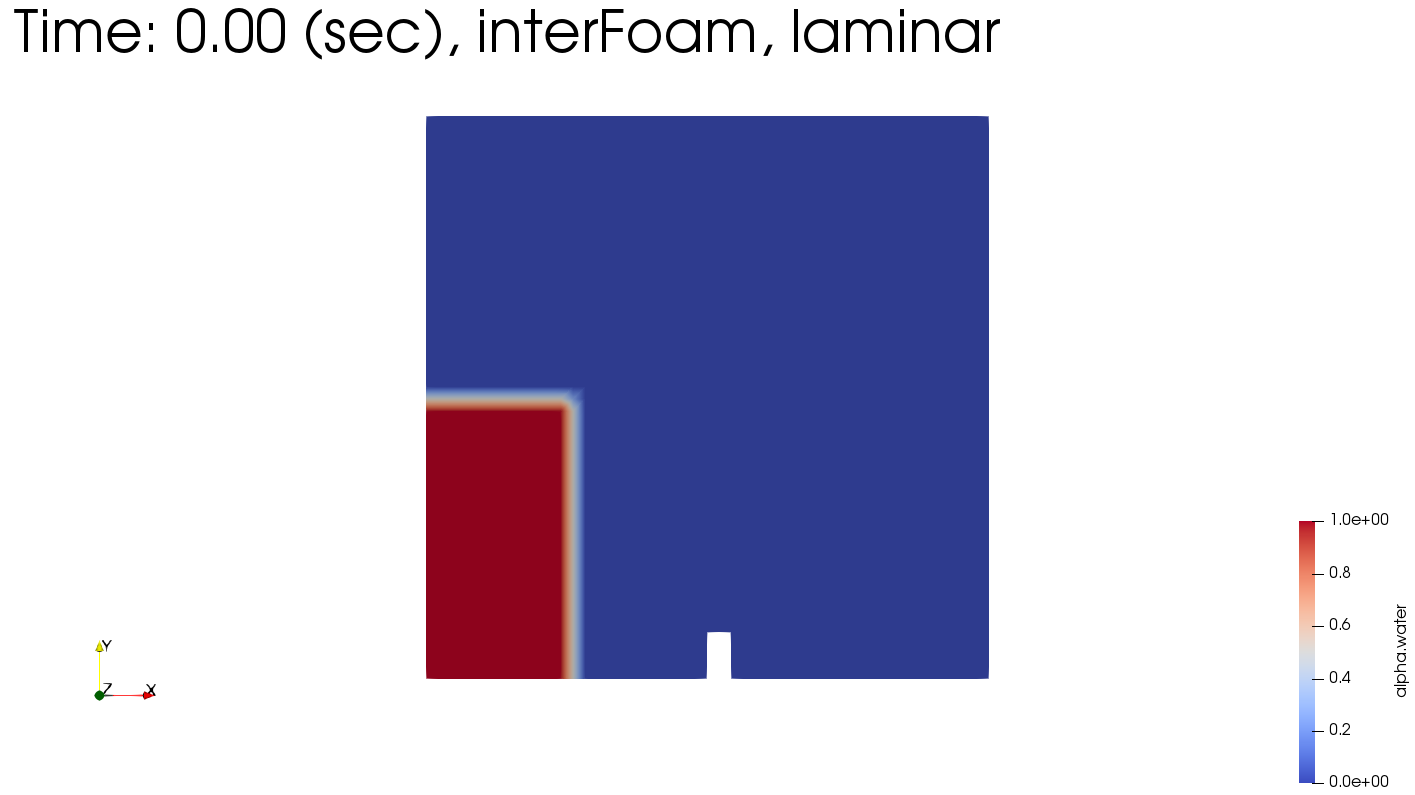

解析結果
解析結果を以下に示します。
実行コマンド
前処理 (Pre-processing)
run
cp -r $FOAM_TUTORIALS/multiphase/interFoam/laminar/damBreak/damBreak .
cd damBreak
メッシュ作成
blockMesh
alpha.water 場の設定
setFields
アプリケーションの実行
interFoam
後処理 (Post-processing)
paraFoam
計算時間
4.2 (sec), シングル, AMD Ryzen 7 3750H with Radeon Vega Mobile Gfx
