CI/CDによるCloudFormationのスタック更新(導入編)

0
Posted at

はじめに

これまでCloudFormationのスタック作成/更新はコンソールから実施していました。
単純に更新するだけであれば、手間のかかるような作業ではありませんが、cfn-lint, cfn-guardなどによるテストを組み込みたいとなると複雑化していきます。
そのため、スタックの更新をCI/CDとして組み込んで効率化したいと思います。

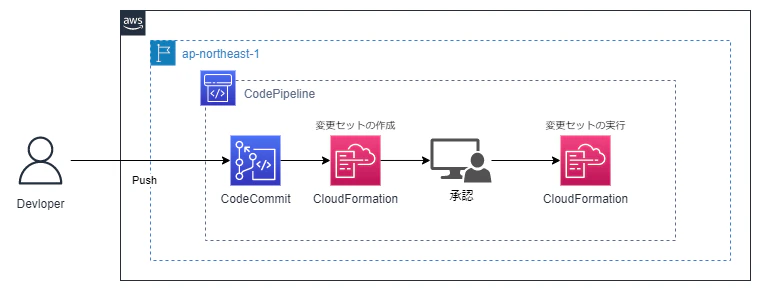

今回は導入編ということで、以下の流れを試してみます。
スモールスタートのためテストのステージはありません。

  1. CodeCommitにテンプレートを同期
  2. CloudFormationの変更セットを作成
  3. 手動承認
  4. 承認された場合は変更セットを実行


※詳細に書くと、CodePipelineをトリガーするEventBrigeやArtifactを格納するS3バケットなども必要ですが、流れとしては上図の通りです。

実装

リソースはCloudFormationで作成をします。
テンプレート以下を使用しており、CI/CDで作成するリソースはS3バケットのみを想定しています。

cicd-pipeline.yml
AWSTemplateFormatVersion: "2010-09-09"
Description: CICD CFn
Parameters:
  Environment:
    Type: String
    Default: prod
    AllowedValues:
      - prod
      - dev
      - dr
  CFnTemplateName:
    Type: String
    Description: The name of the CloudFormation template file in the source repository
    Default: s3.yml
    AllowedPattern: '^[a-zA-Z0-9._-]+\.yml$'
  CFnConfigurationName:
    Type: String
    Description: The name of the CloudFormation configuration file in the source repository
    Default: cfn-config.json
    AllowedPattern: '^[a-zA-Z0-9._-]+\.json$'
  CFnStackName:
    Type: String
    Description: The name of the CloudFormation stack to create or update
    Default: cicd-cfn-stack

Resources:

###########################
## CodeCommit
###########################
  CodeCommitMain:
    Type: AWS::CodeCommit::Repository
    Properties:
      RepositoryName: !Sub 'cicd-codecommit-${Environment}'
      Tags:
        - Key: Env
          Value: !Ref Environment

##############################
# S3 Bucket
##############################

  ArtifactBucket:
    Type: AWS::S3::Bucket
    Properties:
      BucketName: !Sub 'cicd-artifact-bucket-${AWS::AccountId}'

##############################
# CodePipeline
##############################

  CFnPipeline:
    Type: AWS::CodePipeline::Pipeline
    Properties:
      Name: cfn-pipeline
      PipelineType: V2
      RoleArn: !GetAtt CodePipelineServiceRole.Arn
      ArtifactStore:
        Type: S3
        Location: !Ref ArtifactBucket
      Stages:
        - Name: Source
          Actions:
            - Name: SourceAction
              RunOrder: 1
              RoleArn: !GetAtt PipelineSourceRole.Arn
              ActionTypeId:
                Category: Source
                Owner: AWS
                Provider: CodeCommit
                Version: '1'
              Configuration:
                RepositoryName: !GetAtt CodeCommitMain.Name
                BranchName: main
                PollForSourceChanges: false
              OutputArtifacts:
                - Name: SourceOutput
        - Name: CreateChangeSet
          Actions:
            - Name: CloudFormation
              RunOrder: 1
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Provider: CloudFormation
                Version: '1'
              Configuration:
                ActionMode: CHANGE_SET_REPLACE
                StackName: !Ref CFnStackName
                ChangeSetName: pipeline-changeset
                TemplatePath: !Sub "SourceOutput::${CFnTemplateName}"
                TemplateConfiguration: !Sub "SourceOutput::${CFnConfigurationName}"
                Capabilities: CAPABILITY_AUTO_EXPAND
                RoleArn: !GetAtt CFnExecuteRole.Arn
              InputArtifacts:
                - Name: SourceOutput
        - Name: ManualApprove
          Actions:
            - Name: Approval
              RunOrder: 1
              ActionTypeId:
                Category: Approval
                Owner: AWS
                Provider: Manual
                Version: '1'
              Configuration:
                CustomData: Please review the change set
                ExternalEntityLink: !Sub "https://${AWS::Region}.console.aws.amazon.com/cloudformation/home?region=${AWS::Region}#/stacks/"
        - Name: ExecutionChangeSet
          Actions:
            - Name: CloudFormation
              RunOrder: 1
              RoleArn: !GetAtt PipelineActionRole.Arn
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Provider: CloudFormation
                Version: '1'
              Configuration:
                ActionMode: CHANGE_SET_EXECUTE
                StackName: !Ref CFnStackName
                ChangeSetName: changeset-by-pipeline
              InputArtifacts:
                - Name: SourceOutput

##############################
# IAM
##############################

  CodePipelineServiceRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Sub CodePipeline-Service-Role-${AWS::Region}
      AssumeRolePolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Principal:
              Service:
                - codepipeline.amazonaws.com
            Action:
              - sts:AssumeRole
      Path: /

  CodePipelineServiceRolePolicy:
    Type: AWS::IAM::RolePolicy
    Properties:
      RoleName: !Ref CodePipelineServiceRole
      PolicyName: CodePipelineServicePolicy
      PolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Action:
              - s3:GetObject*
              - s3:GetBucket*
              - s3:List*
              - s3:PutObject*
              - s3:DeleteObject*
              - s3:Abort*
            Resource:
              - !GetAtt ArtifactBucket.Arn
              - !Sub '${ArtifactBucket.Arn}/*'
          - Effect: Allow
            Action:
              - cloudformation:CreateStack
              - cloudformation:UpdateStack
              - cloudformation:DescribeStacks
              - cloudformation:DescribeStackResources
              - cloudformation:DescribeStackEvents
              - cloudformation:GetTemplate
              - cloudformation:DescribeChangeSet
              - cloudformation:CreateChangeSet
              - cloudformation:DeleteChangeSet
              - cloudformation:ExecuteChangeSet
            Resource:
              - !Sub arn:${AWS::Partition}:cloudformation:${AWS::Region}:${AWS::AccountId}:stack/${CFnStackName}/*
          - Effect: Allow
            Action:
              - sts:AssumeRole
            Resource:
              - !GetAtt PipelineSourceRole.Arn
              - !GetAtt PipelineActionRole.Arn
          - Effect: Allow
            Action:
              - iam:PassRole
            Resource:
              - !GetAtt PipelineActionRole.Arn
              - !GetAtt PipelineSourceRole.Arn
              - !GetAtt CFnExecuteRole.Arn

  PipelineSourceRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Sub CodePipeline-Source-Role-${AWS::Region}
      AssumeRolePolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Principal:
              AWS: !GetAtt  CodePipelineServiceRole.Arn
            Action:
              - sts:AssumeRole
      Path: /

  PipelineSourceRolePolicy:
    Type: AWS::IAM::RolePolicy
    Properties:
      RoleName: !Ref PipelineSourceRole
      PolicyName: PipelineSourceRolePolicy
      PolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Action:
              - codecommit:CancelUploadArchive
              - codecommit:GetBranch
              - codecommit:GetCommit
              - codecommit:GetRepository
              - codecommit:GetUploadArchiveStatus
              - codecommit:UploadArchive
            Resource:
              - !GetAtt CodeCommitMain.Arn
          - Effect: Allow
            Action:
              - s3:GetObject*
              - s3:GetBucket*
              - s3:List*
              - s3:PutObject*
              - s3:DeleteObject*
              - s3:Abort*
            Resource:
              - !GetAtt ArtifactBucket.Arn
              - !Sub '${ArtifactBucket.Arn}/*'

  PipelineActionRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: !Sub CodePipeline-Action-Role-${AWS::Region}
      AssumeRolePolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Principal:
              AWS: !GetAtt CodePipelineServiceRole.Arn
            Action:
              - sts:AssumeRole
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AWSCloudFormationFullAccess
      Path: /

  CFnExecuteRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: CFn-Execute-Role
      AssumeRolePolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Principal:
              Service: cloudformation.amazonaws.com
            Action: sts:AssumeRole
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AmazonS3FullAccess
      Path: /

##############################
# EventBridge
##############################
  CodeCommitTriggerRole:
    Type: AWS::IAM::Role
    Properties:
      RoleName: Amazon_EventBridge_Rule_Target_CFn_Pipeline
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Principal:
              Service: events.amazonaws.com
            Action: sts:AssumeRole
      MaxSessionDuration: 3600
  CodeCommitTriggerPolicy:
    Type: AWS::IAM::RolePolicy
    Properties:
      PolicyName: start-pipeline-policy
      RoleName: !Ref CodeCommitTriggerRole
      PolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Action:
              - codepipeline:StartPipelineExecution
            Resource:
              - !Sub arn:${AWS::Partition}:codepipeline:${AWS::Region}:${AWS::AccountId}:${CFnPipeline}

  PipelineTriggerRule:
    Type: AWS::Events::Rule
    Properties:
      Name: codepipeline-trigger-rule
      EventPattern: !Sub >-
        {"source":["aws.codecommit"],"detail-type":["CodeCommit Repository State
        Change"],"resources":["${CodeCommitMain.Arn}"],"detail":{"event":["referenceCreated","referenceUpdated"],"referenceType":["branch"],"referenceName":["main"]}}
      State: ENABLED
      EventBusName: default
      Targets:
        - Id: codepipeline-trigger
          Arn: !Sub arn:${AWS::Partition}:codepipeline:${AWS::Region}:${AWS::AccountId}:${CFnPipeline}
          RoleArn: !GetAtt CodeCommitTriggerRole.Arn

こちらでスタックを作成すると、以下のリソースが作成されます。

  • CodeCommit
  • CodePipeline
  • EventBridge Rule
  • S3
  • IAMロール / ポリシー

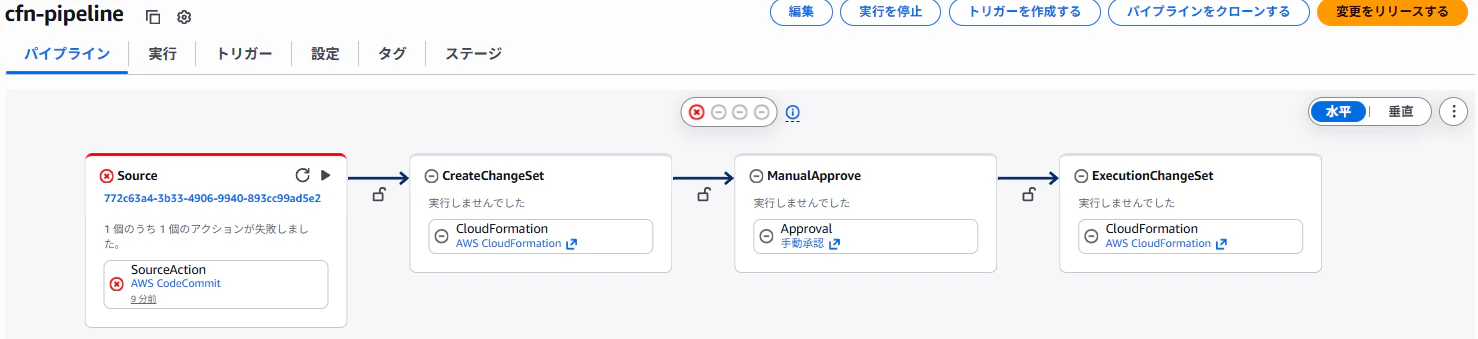

CodePipelineは作成後に初回のパイプラインが動きますが、現時点ではCodeCommitへテンプレート等の資材を格納していないため、エラーになります。

CodeCommitに必要資材を格納し、動作を確かめてみます。
必要な資材は以下の2つです。

  • テンプレートファイル：CFnTemplateNameで指定した値 (s3.ymlなど)
  • テンプレート構成ファイル：CFnConfigurationNameで指定した値（cfn-config.jsonなど）

資材は以下の内容で用意しました。
こちらはパイプラインで自動作成されるものになります。

  • s3.yml

CI/CDで作成するAWSリソースを定義したテンプレートです。

s3.yml
AWSTemplateFormatVersion: "2010-09-09"
Description: S3 Resource
Parameters:
  Environment:
    Type: String
    Default: Dev
    AllowedValues:
      - Prod
      - Dev
      - DR

Mappings:
  BucketName:
    Environment:
      Prod: prod
      Test: test
      Dev: dev

Resources:
  CommonBucket:
    Type: AWS::S3::Bucket
    Properties:
      BucketName:
        !Join
          - "-"
          - - !FindInMap [BucketName, Environment, !Ref Environment]
            - "guard"
            - "bucket"
            - !Ref AWS::Region
            - !Ref AWS::AccountId
      Tags:
        - Key: Env
          Value: !Ref Environment
  • cfn-config.json

テンプレートで使用するパラメータの設定や共通で付与するタグ、スタックポリシーの設定を定義する構成ファイルです。

cfn-config.json
{
  "Parameters" : {
    "Environment" : "Prod"
  },
  "Tags" : {
    "Department" : "Marketing"
  }
}

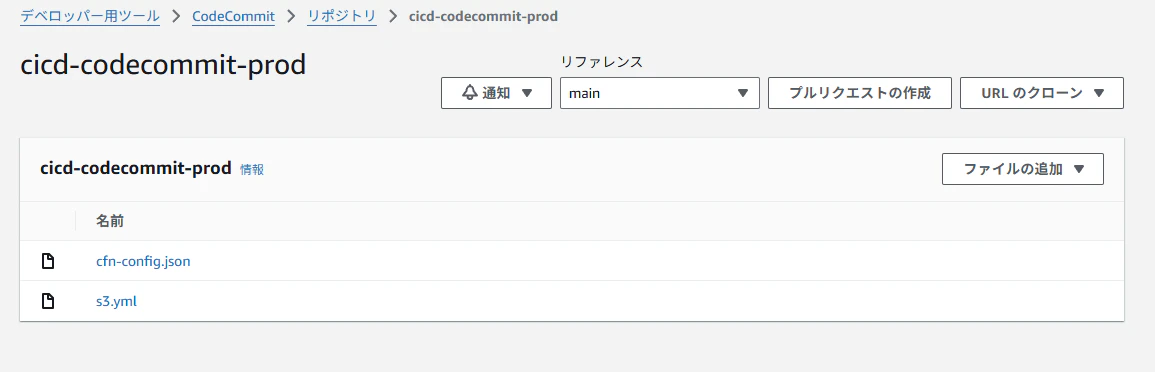

資材を準備したらCodeCommitにアップロードしていきます。
Gitを使用するか、面倒であればコンソールからファイルの追加でも問題ありません。

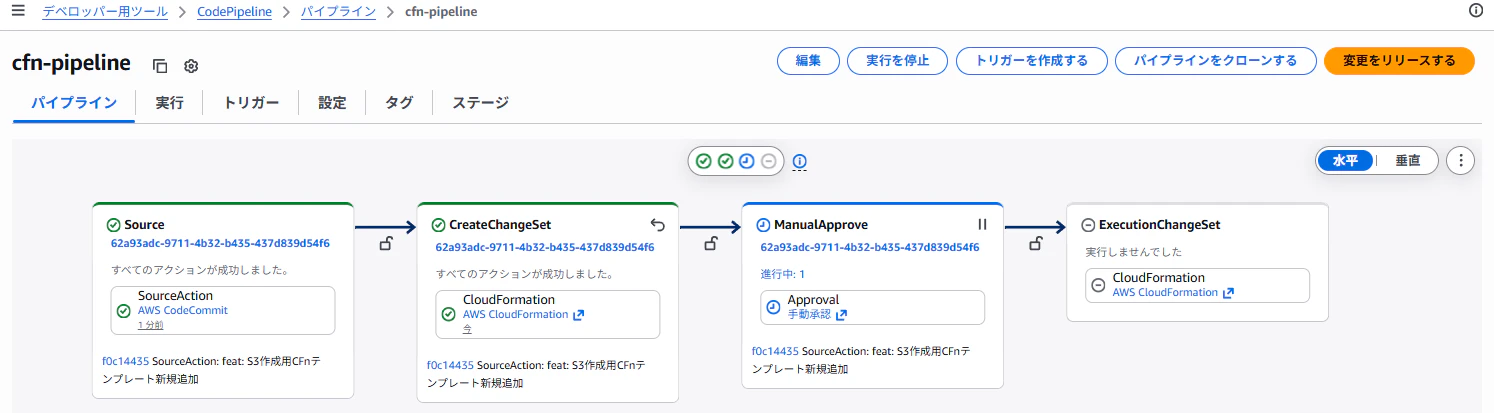

ファイルをアップロードするとパイプラインが動いています。
変更セットの作成まで完了し、手動承認のステージで保留中となっています。

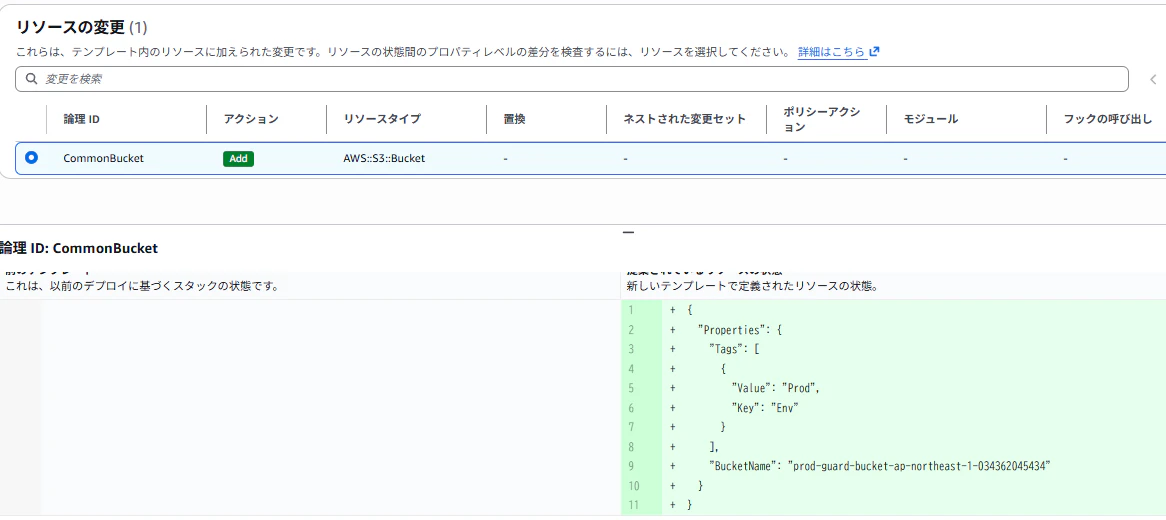

CloudFormationの画面から変更セットを参照し、期待通りの差分かを確認します。
下図はCodeCommitにアップロードしたテンプレートの内容と一致するため期待通りでした。

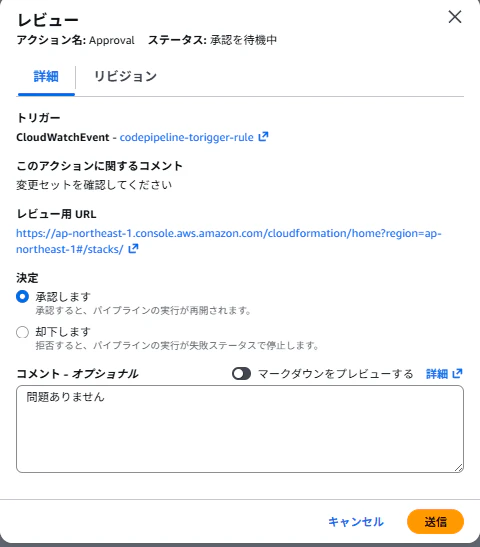

問題がなければ「承認します」を選択し、送信します。
変更セットに問題があれば、「却下します」を選択することで、変更セットの実行を行いません。

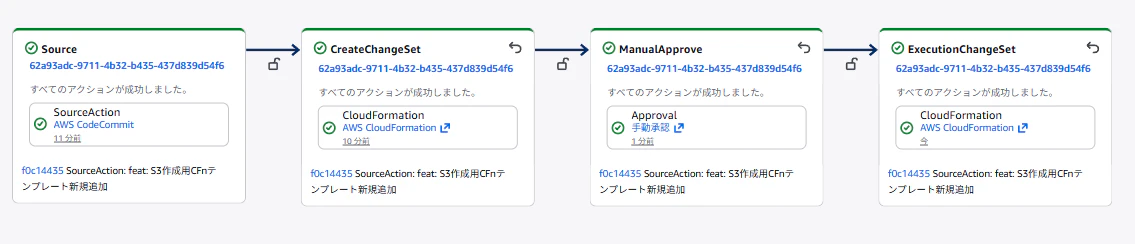

最後のステージまですべて成功していれば、CloudFormationスタックの自動デプロイは完了です。

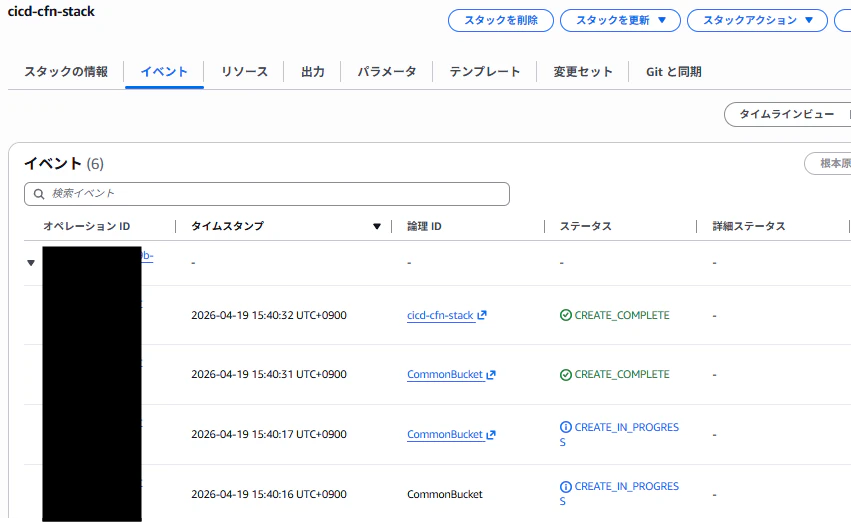

CloudFormation上からもスタックの作成が確認できます。

CodeCommitに同期したテンプレートへ変更をかけると、再度パイプラインが起動し、同じスタックに対する変更セットが作成されます。
以上で、CodePipelineを使用したCloudFormationのスタック更新は完了です。

料金はほとんどかからない想定ですが、今回作成したリソースは削除しておきましょう。

まとめ

今回はCodePipelineを使用したCloudFormationのスタック更新を実施しました。
ひとまず動く物は作れましたが、考慮すべき点はまだまだありそうです。
今後は以下を調査/検証できればなと思います。

  • CodeBuildによるテストの追加
  • スタックがネスト構造の際の実装方法
  • CodeCommitの更新対象による、パイプラインの起動を制御
  • CodePipelineのIAM権限について
