TypeScriptとThree.jsでTopoJsonデータを可視化する

Last updated at Posted at 2022-10-11

概要

TopoJsonデータをTypeScriptとThree.jsを使って可視化する方法を紹介します。

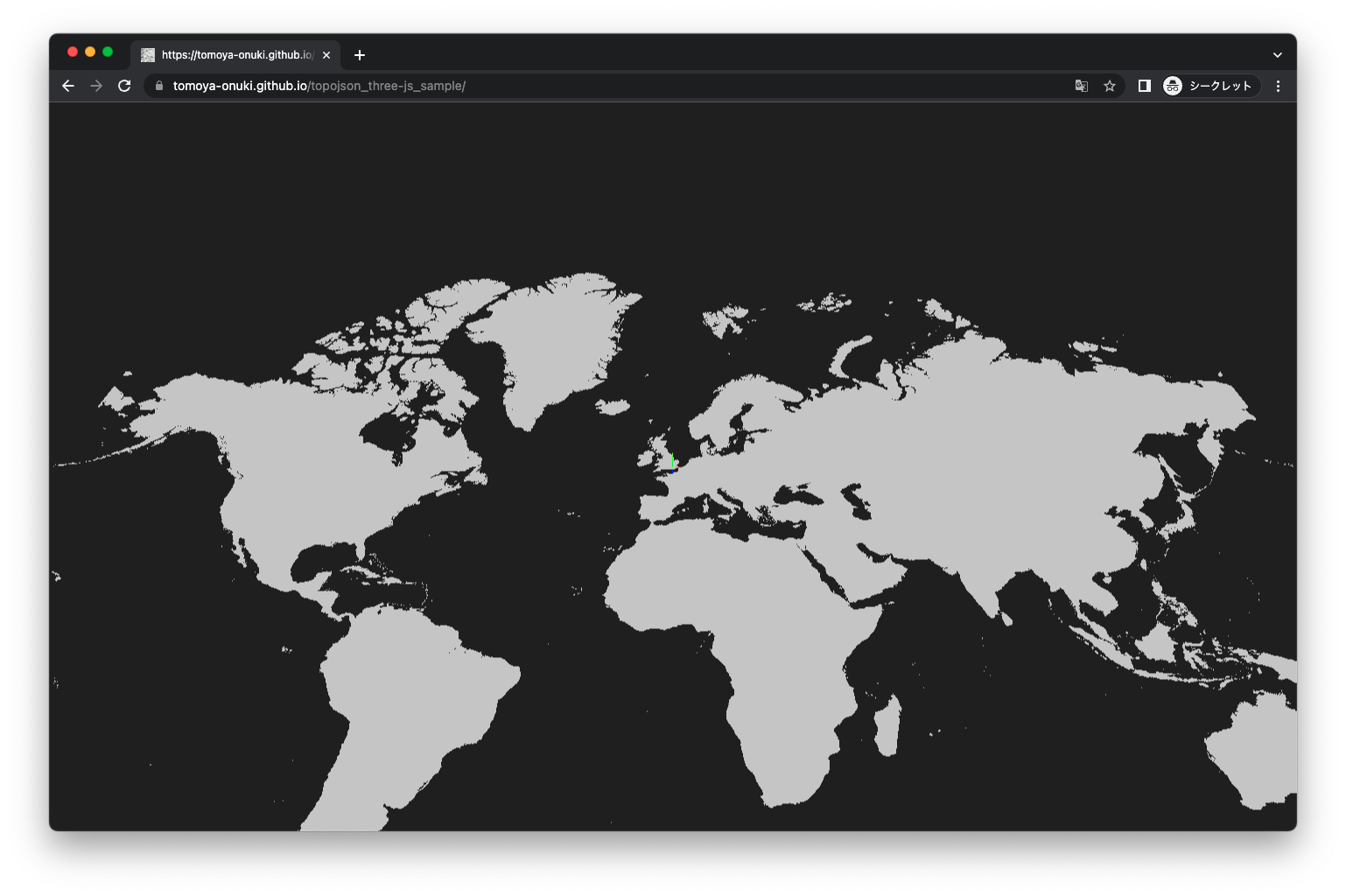

デモ


GitHub

開発環境

  • macOS Monterey 12.0
  • vscode v1.72.0
  • npm v8.15.0
  • typescript v4.1.3
  • jQuery v3.5.14
  • three.js v0.144.0

typescriptのセットアップ

  1. package.jsonの作成
npm init -y

scriptの部分に以下を追加

"build": "webpack",
"watch": "webpack -w"
  1. モジュールのインストール
npm i -D webpack webpack-cli typescript ts-loader
  1. ディレクトリを作る
mkdir dist
mkdir src
  1. tsconfig.jsonを作る
npx tsc --init
  1. webpack.config.jsを用意する（コピーする）
touch webpack.config.js

ファイルの中身

module.exports = {
    mode: "development",
    entry: "./src/main.ts",
    output: {
      path: `${__dirname}/dist`,
      filename: "main.js"
    },
    module: {
      rules: [
        {
          test: /\.ts$/,
          use: "ts-loader"
        }
      ]
    },
    resolve: {
      extensions: [".ts", ".js"]
    }
  };

Three.jsのセットアップ

npm i -S three @types/three

jQueryのセットアップ

npm i -S jquery
npm i -D @types/jquery

vsCodeのLiveServerのセットアップ

https://blanche-toile.com/tools/vscode-live-server を参考に設定してください。

データ

Natural Earthで公開されているデータを使用しました。

今回は地図の面が必要になるので、Large Scale Data > Physical > Land をダウンロードします。
https://www.naturalearthdata.com/downloads/10m-physical-vectors/

データの加工

ダウンロードしたファイル内に含まれるシェープファイル(.shp)をTopojson形式に変換します。

  1. GeoJsonに変換
    shp2json ne_10m_land.shp > ne_10m_land.geojson
  2. TopoJsonに変換
    geo2topo -q 1e4 map=ne_10m_land.geojson > ne_10m_land.topojson

コーディング

HTMLファイルの作成

<!DOCTYPE html>
<html>
  <head>
    <meta charset="UTF-8" />
    <script defer src="main.js"></script>
    <link rel="stylesheet" href="style.css">
  </head>

  <body>
      <div id="view"></div>
  </body>
</html>

jQueryのインポート

import $ = require('jquery');
declare var require: any;

Three.jsのインポート

  • mergeBufferGeometries : topoJsonから作成した地図のジオメトリを1つにまとめることで処理速度を改善する。
  • OrbitControls : マウス(トラックパッド)でスケールや視点を操作する。
import * as THREE from "three";
import { mergeBufferGeometries } from "three/examples/jsm/utils/BufferGeometryUtils";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";

レンダラとカメラの作成

let renderer: THREE.WebGLRenderer;
let scene: THREE.Scene;
let camera: THREE.PerspectiveCamera;
let controls: OrbitControls;

let cvsWidth: number = Number($('#view').width());
let cvsHeight: number = Number($('#view').height());

renderer = new THREE.WebGLRenderer({ alpha: true });
scene = new THREE.Scene();
camera = new THREE.PerspectiveCamera(50, cvsWidth / cvsHeight, 1, 5000);

// レンダラーを作成
$("#view").append(renderer.domElement)
camera.position.set(0, 300, 300);   // cameraの設定

ウィンドウサイズの設定

renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(cvsWidth, cvsHeihg);
camera.aspect = cvsWidth / cvsHeihg;
camera.updateProjectionMatrix();

orbit controlsの設定

controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true;
controls.dampingFactor = 0.2;
controls.maxPolarAngle = Math.PI / 2;  // 垂直方向の回転の制限
controls.minPolarAngle = -Math.PI / 2;  // 垂直方向の回転の制限
controls.maxDistance = 500;// ズームの制限
controls.minDistance = 10;

アニメーション処理

startRender()

function startRender(): void {
    setInterval(() => {
        controls.update()
        renderer.render(scene, camera)
    }, 1000 / 24);
}

topojsonの読み込み

let map: TopoJsonMap = new TopoJsonMap();
let url: string = './world_land_10m.topojson';
fetch(url)
    .then(response => response.text())
    .then(jsonString => {
        map.read(jsonString)
        map.draw(scene)
    })
    .catch(err => console.log(err))

topojsonの読み込み (TopoJsonMapクラス)

public read(jsonString: string): void {
    const topoJsonData = JSON.parse(jsonString);

    // topojsonのデータを緯度経度の絶対座標に変換する
    this.topoGeometryList = topoJsonData.objects.map.geometries;
    this.topoArcList = this.decodeArcs(topoJsonData, topoJsonData.arcs);
}

topojsonのデコード (TopoJsonMapクラス)

private topoArcList: Vertex[][] = [];
private topoGeometryList: any[] = [];
private decodeArc(topology: any, arc: number[][]): Vertex[] {
    let x = 0, y = 0;
    return arc.map((position) => {
        x += position[0];
        y += position[1];
        if (topology.transform != undefined) {
            const lon = x * topology.transform.scale[0] + topology.transform.translate[0];
            const lat = y * topology.transform.scale[1] + topology.transform.translate[1];
            return new Vertex(lon, lat);
        } else {
            const lon = x
            const lat = y
            return new Vertex(lon, lat);
        }
    });
}

private decodeArcs(topology: any, arcs: number[][][]): Vertex[][] {
    return arcs.map((arc) => this.decodeArc(topology, arc));
}

描画 (TopoJsonMapクラス)

public draw(scene: THREE.Scene): void {
    // メルカトル図法
    const lon2x = (lon: number): number => {
        let centerLon: number = 0;
        let x: number = lon * (Math.PI / 180);
        let cx: number = centerLon * (Math.PI / 180);
        return (x - cx) * 100;
    }

    const lat2z = (lat: number): number => {
        let centerLat: number = 51.28;
        let y: number = Math.log(Math.tan(Math.PI / 4 + lat * (Math.PI / 180) / 2));
        let cy: number = Math.log(Math.tan(Math.PI / 4 + centerLat * (Math.PI / 180) / 2));
        return (y - cy) * 100;
    }


    let mapMesh = THREE.Mesh = new THREE.Mesh()
    if (this.topoGeometryList.length > 0) {
        let geometryList: THREE.BufferGeometry[] = [];
        const material: THREE.MeshBasicMaterial = new THREE.MeshBasicMaterial({
            color: 0xcccccc,
            transparent: true,
            opacity: 1.0
        });

        // topoJsonで区切られた地域ごとにThree.Geometryを作る
        this.topoGeometryList.forEach((geo) => {
            if (geo.type === 'Polygon') {
                const arcs: number[][] = geo.arcs;
                arcs.forEach((arcIdxList) => {
                    const geometry: THREE.ExtrudeGeometry = this.threeGeometry(
                        lon2x,
                        lat2z,
                        arcIdxList,
                        this.topoArcList
                    );
                    geometryList.push(geometry);
                });
            }
            else if (geo.type === 'MultiPolygon') {
                const arcs: number[][][] = geo.arcs;
                arcs.forEach(arc => {
                    let geometryList0: THREE.BufferGeometry[] = [];
                    arc.forEach((arcIdxList) => {
                        const geometry0: THREE.ExtrudeGeometry = this.threeGeometry(
                            lon2x,
                            lat2z,
                            arcIdxList,
                            this.topoArcList
                        );
                        geometryList0.push(geometry0);
                    })
                    const geometry: THREE.BufferGeometry = mergeBufferGeometries(geometryList0);
                    geometryList.push(geometry);
                })

            }
            else if (geo.type === 'LineString') {
                const arcIdxList: number[] = geo.arcs;
                const geometry: THREE.BufferGeometry = this.threeGeometry(
                    lon2x,
                    lat2z,
                    arcIdxList,
                    this.topoArcList
                );
                mapMesh = new THREE.Mesh(geometry, material);
                mapMesh.rotateX(-Math.PI / 2); // xz平面が地平面なので回転させる
                scene.add(mapMesh);
            }
        });

        if (geometryList.length > 0) {
            const geometry: THREE.BufferGeometry = mergeBufferGeometries(geometryList);
            mapMesh = new THREE.Mesh(geometry, material);
            mapMesh.rotateX(-Math.PI / 2); // xz平面が地平面なので回転させる
            scene.add(mapMesh);
        }
    }
}

ジオメトリの作成 (TopoJsonMapクラス)

private threeGeometry(lon2x: Function, lat2z: Function, arcIdxList: number[], arcList: Vertex[][]): THREE.ExtrudeGeometry {
    const shape: THREE.Shape = new THREE.Shape();
    let firstPoint: boolean = true;

    arcIdxList.forEach((arcIndex) => {

        if (arcIndex >= 0) {
            const arc = arcList[arcIndex];
            for (let i = 0; i < arc.length; i++) {
                const x: number = lon2x(arc[i].lon, this.centerLon)
                const y: number = lat2z(arc[i].lat, this.centerLat)
                if (firstPoint) {
                    shape.moveTo(x, y);
                    firstPoint = false;
                } else {
                    shape.lineTo(x, y);
                }
            }
        } else {
            const arc = arcList[~arcIndex];
            for (let i = arc.length - 1; i >= 0; i--) {
                const x: number = lon2x(arc[i].lon, this.centerLon)
                const y: number = lat2z(arc[i].lat, this.centerLat)
                if (firstPoint) {
                    shape.moveTo(x, y);
                    firstPoint = false;
                } else {
                    shape.lineTo(x, y);
                }
            }
        }
    });
    const geometry: THREE.ExtrudeGeometry = new THREE.ExtrudeGeometry(shape, {
        steps: 2,
        depth: 0.5,
        bevelEnabled: false
    });
    return geometry;
}

あとがき

  1. D3.jsで地図を描画し、Three.jsでジオメトリ化するという手法もあります。TopoJson形式はD3.jsの開発者がD3.jsでGeoJsonファイルを扱うために策定したフォーマットです。したがってD3.jsで書いた方が行数は少なくなるかと思います。
  2. TopoJsonはあくまでも平面の地図データ(緯度と経度のみからなるデータ)ですので、あえて3D化する意味があるのかと思うことでしょう。しかし例えばTime-Space Cubeのような表現を作るのに役立ちます。
