CloudFormationを使ってMySQLのRDSを構築する

#はじめに
本記事では、AWS CloudFormation管理コンソールを使って、RDS for MySQLを構築する手順を説明しています。（初学者向け）

本記事で掲載しているテンプレートの最新版は、下記に置いてます。
https://github.com/okubo-t/aws-cloudformation
#構成図

#構築するコンポーネント
DBインスタンス
データベース
パラメータグループ
サブネットグループ
セキュリティグループ

#前提条件
下記の記事の構築手順で、VPCを構築していること。
[CloudFormationを使ってVPCを構築する]
(https://qiita.com/okubot55/items/b18a5dd5166f1ec2696c)

PJPrefixの値は、同一にすること。

#構築手順
１ AWS CloudFormation管理コンソールから、スタックの作成をクリックします。

２ 後述のテンプレートを選択します。

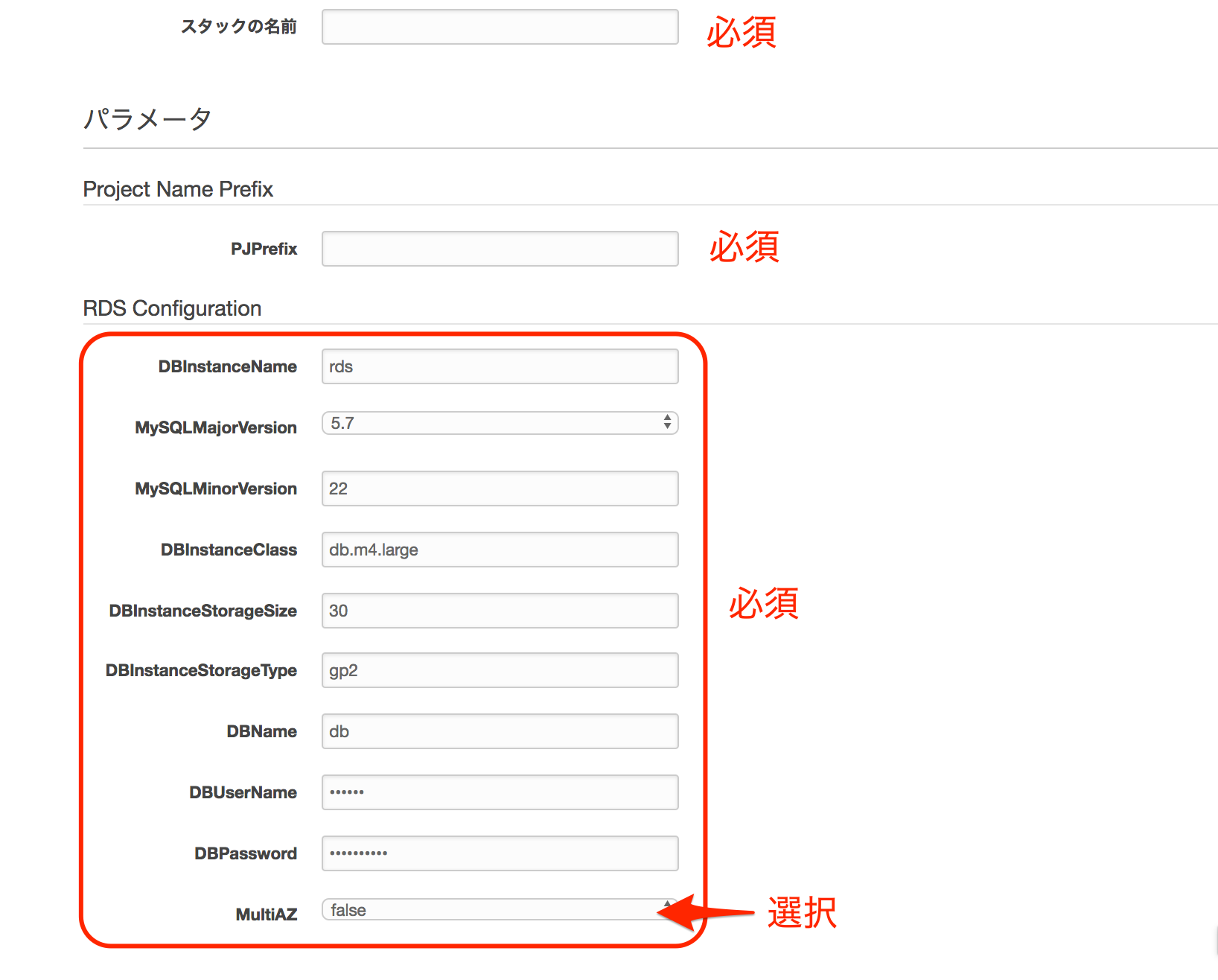

３ 各パラメータを入力します。

パラメータ名	用途	備考
スタックの名前	テンプレートから作成するリソース一式の名前	例　prd-stack-vpc-20180801
PJPrefix	構築するプロジェクトの環境を識別するために各コンポーネントの先頭に付与する識別子	例 qiita-prd
DBInstanceName	DBインスタンス名	rds(デフォルト)
MySQLMajorVersion	RDSのMySQLのメジャーバージョン	5.7(デフォルト)
MySQLMinorVersion	RDSのMySQLのマイナーバージョン	22(デフォルト)
DBInstanceClass	インスタンスクラス	db.m4.large(デフォルト)
DBInstanceStorageSize	ストレージサイズ	30GB(デフォルト)
DBInstanceStorageType	ストレージタイプ	gp2（デフォルト）
DBName	データベース名	30(デフォルト)
DBMasterUserName	マスターユーザー名	dbuser(デフォルト)
DBPassword	マスターユーザーのパスワード	dbpassword(デフォルト)
MultiAZ	MultiAZを有効にする場合は、true MultiAZを有効にする場合は、false	false(デフォルト)

4 後続は、デフォルトのまま次へ次へで、作成します。

５ 状況が CREATE COMPLETEになれば、RDS for MySQLの構築が完了です。

6 管理コンソールの下部の出力から、構築したRDSの情報を確認できます。

#テンプレート

rds-mysql-01.yml

AWSTemplateFormatVersion: "2010-09-09"
Description:
  RDS for  MySQL Create

Metadata:
  "AWS::CloudFormation::Interface":
    ParameterGroups:
      - Label:
          default: "Project Name Prefix"
        Parameters:
          - PJPrefix
      - Label:
          default: "RDS Configuration"
        Parameters:
          - DBInstanceName
          - MySQLMajorVersion
          - MySQLMinorVersion
          - DBInstanceClass
          - DBInstanceStorageSize
          - DBInstanceStorageType
          - DBName
          - DBMasterUserName
          - DBPassword
          - MultiAZ
    ParameterLabels:
      DBInstanceName:
        default: "DBInstanceName"
      MySQLMajorVersion:
        default: "MySQLMajorVersion"
      MySQLMinorVersion:
        default: "MySQLMinorVersion"
      DBInstanceClass:
        default: "DBInstanceClass"
      DBInstanceStorageSize:
        default: "DBInstanceStorageSize"
      DBInstanceStorageType:
        default: "DBInstanceStorageType"
      DBName:
        default: "DBName"
      DBMasterUserName:
        default: "DBUserName"
      DBPassword:
        default: "DBPassword"
      MultiAZ:
        default: "MultiAZ"

# ------------------------------------------------------------#
# Input Parameters
# ------------------------------------------------------------#
Parameters:
  PJPrefix:
    Type: String

  DBInstanceName:
    Type: String
    Default: "rds"
  MySQLMajorVersion:
    Type: String
    Default: "5.7"
    AllowedValues: [ "5.5", "5.6", "5.7" ]
  MySQLMinorVersion:
    Type: String
    Default: "22"
  DBInstanceClass:
    Type: String
    Default: "db.m4.large"
  DBInstanceStorageSize:
    Type: String
    Default: "30"
  DBInstanceStorageType:
    Type: String
    Default: "gp2"
  DBName:
    Type: String
    Default: "db"
  DBMasterUserName:
    Type: String
    Default: "dbuser"
    NoEcho: true
    MinLength: 1
    MaxLength: 16
    AllowedPattern: "[a-zA-Z][a-zA-Z0-9]*"
    ConstraintDescription: "must begin with a letter and contain only alphanumeric characters."
  DBPassword:
    Default: "dbpassword"
    NoEcho: true
    Type: String
    MinLength: 8
    MaxLength: 41
    AllowedPattern: "[a-zA-Z0-9]*"
    ConstraintDescription: "must contain only alphanumeric characters."
  MultiAZ:
    Default: "false"
    Type: String
    AllowedValues: [ "true", "false" ]

Resources:
# ------------------------------------------------------------#
#  DBInstance MySQL
# ------------------------------------------------------------#
  DBInstance:
    Type: "AWS::RDS::DBInstance"
    Properties:
      DBInstanceIdentifier: !Sub "${PJPrefix}-${DBInstanceName}"
      Engine: MySQL
      EngineVersion: !Sub "${MySQLMajorVersion}.${MySQLMinorVersion}"
      DBInstanceClass: !Ref DBInstanceClass
      AllocatedStorage: !Ref DBInstanceStorageSize
      StorageType: !Ref DBInstanceStorageType
      DBName: !Ref DBName
      MasterUsername: !Ref DBMasterUserName
      MasterUserPassword: !Ref DBPassword
      DBSubnetGroupName: !Ref DBSubnetGroup
      PubliclyAccessible: false
      MultiAZ: !Ref MultiAZ
      PreferredBackupWindow: "18:00-18:30"
      PreferredMaintenanceWindow: "sat:19:00-sat:19:30"
      AutoMinorVersionUpgrade: false
      DBParameterGroupName: !Ref DBParameterGroup
      VPCSecurityGroups:
        - !Ref RDSSecurityGroup
      CopyTagsToSnapshot: true
      BackupRetentionPeriod: 7
      Tags:
        - Key: "Name"
          Value: !Ref DBInstanceName
    DeletionPolicy: "Delete"

# ------------------------------------------------------------#
#  DBParameterGroup
# ------------------------------------------------------------#
  DBParameterGroup:
    Type: "AWS::RDS::DBParameterGroup"
    Properties:
      Family: !Sub "MySQL${MySQLMajorVersion}"
      Description: !Sub "${PJPrefix}-${DBInstanceName}-parm"

# ------------------------------------------------------------#
#  SecurityGroup for RDS (MySQL)
# ------------------------------------------------------------#
  RDSSecurityGroup:
    Type: "AWS::EC2::SecurityGroup"
    Properties:
      VpcId: { "Fn::ImportValue": !Sub "${PJPrefix}-vpc" }
      GroupName: !Sub "${PJPrefix}-${DBInstanceName}-sg"
      GroupDescription: "-"
      Tags:
        - Key: "Name"
          Value: !Sub "${PJPrefix}-${DBInstanceName}-sg"
# Rule
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 3306
          ToPort: 3306
          CidrIp: { "Fn::ImportValue": !Sub "${PJPrefix}-vpc-cidr" }

# ------------------------------------------------------------#
#  DBSubnetGroup
# ------------------------------------------------------------#
  DBSubnetGroup:
    Type: "AWS::RDS::DBSubnetGroup"
    Properties:
      DBSubnetGroupName: !Sub "${PJPrefix}-${DBInstanceName}-subnet"
      DBSubnetGroupDescription: "-"
      SubnetIds:
        - { "Fn::ImportValue": !Sub "${PJPrefix}-private-subnet-a" }
        - { "Fn::ImportValue": !Sub "${PJPrefix}-private-subnet-c" }

# ------------------------------------------------------------#
# Output Parameters
# ------------------------------------------------------------#
Outputs:
#DBInstance
  DBInstanceID:
    Value: !Ref DBInstance
    Export:
      Name: !Sub "${PJPrefix}-${DBInstanceName}-id"

  DBInstanceEndpoint:
    Value: !GetAtt DBInstance.Endpoint.Address
    Export:
      Name: !Sub "${PJPrefix}-${DBInstanceName}-endpoint"

  DBName:
    Value: !Ref DBName
    Export:
      Name: !Sub "${PJPrefix}-${DBInstanceName}-dbname"
