高位合成言語アセンブラを作る。 その28

概要

高位合成言語アセンブラを作る。
練習問題、やってみる。
ルックアップテーブル方式をやってみる。
論理式は書かない。

練習問題

3 の正の倍数検出回路を作れ。

高位合成する。

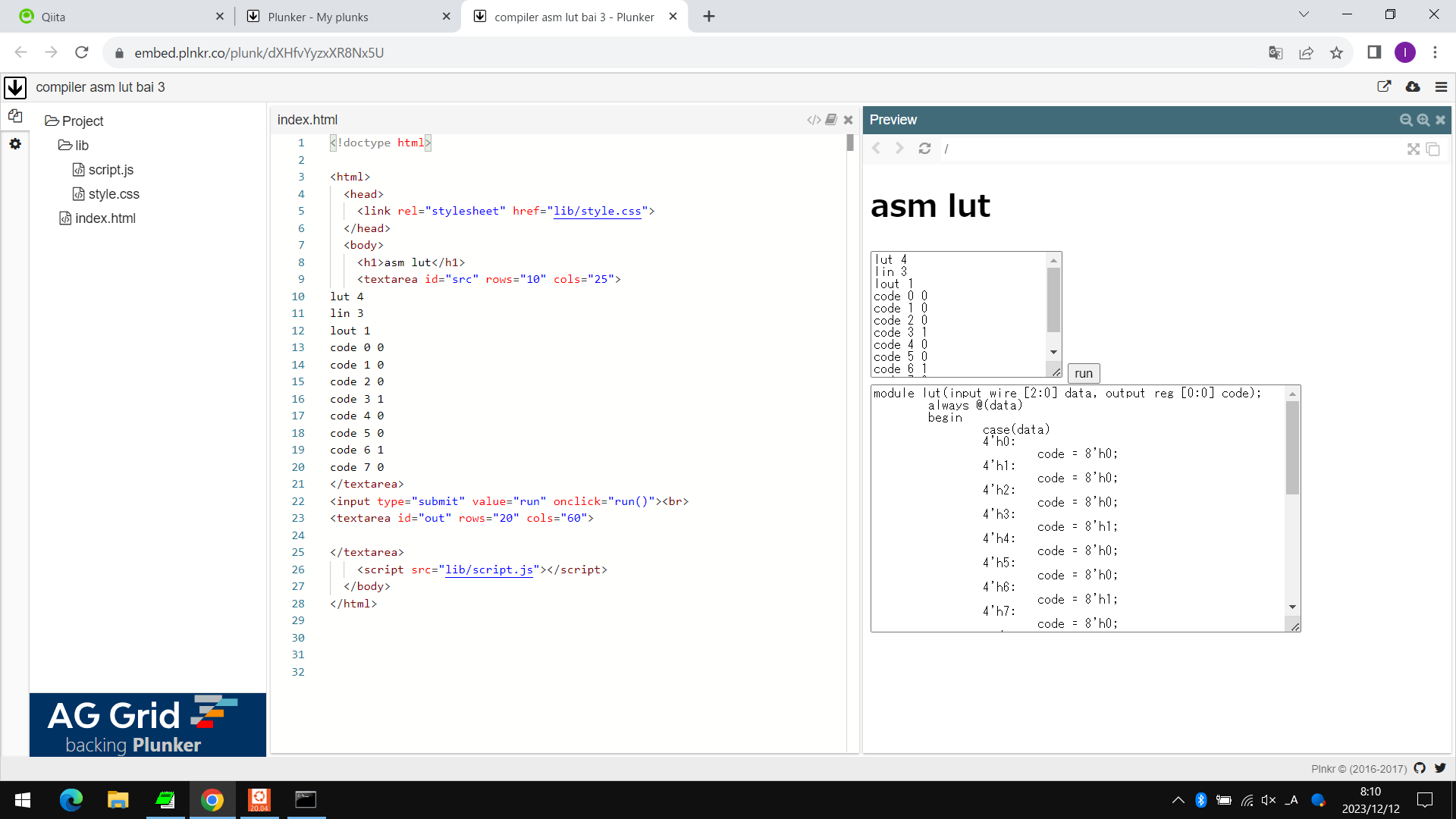

写真

投入したソース

lut 4
lin 3
lout 1
code 0 0
code 1 0
code 2 0
code 3 1
code 4 0
code 5 0
code 6 1
code 7 0

サンプルコード

var src = document.getElementById("src");
var out = document.getElementById("out");

function run() {
  var in0 = "";
  var in1 = "";
  var out0 = "";
  var out1 = "";
  var m = "";
  var u = "";
  var str = src.value;
  var codes = str.split("\n");
  var len = codes.length;
  var i,
    j;
  for (i = 0; i < len; i++)
  {
    var code = codes[i].split(" ");
    switch (code[0])
    {
    case "":
    break;
    case "lut":
    break;
    case "lin":
      var a = parseInt(code[1]) - 1;
      in0 = "input wire [" + a + ":0] data,";
      in1 = "\treg [" + a + ":0] data;\n";
    break;
    case "lout":
      var a = parseInt(code[1]) - 1;
      out0 = " output reg [" + a + ":0] code";
      out1 = "\twire [" + a + ":0] code;\n";
    break;
    case "code":
      var a = code[1];
      var b = code[2];
      u += "\t\t4'h" + a + ":\n\t\t\tcode = 8'h" + b + ";\n";
      m += "\t\tdata = 4'h" + a + "; #10;\n";
    break;
    default:
      alert(code[0]);
    break;
    }
  }
  out.value = "module lut(" + in0 + out0 + ");\n" +
  	"\talways @(data)\n" +
	  "\tbegin\n" +
		"\t\tcase(data)\n" +
    u +
    "\t\tendcase\n" +
	  "\tend\n" +
    "endmodule\n\n" +
    "module testbench;\n" +
    in1 +
    out1 +
    "\tlut u(.data(data), .code(code));\n" +
	  "\tinitial\n" +
	  "\tbegin\n" +
		'\t\t$display("data code");\n' +
		'\t\t$monitor("%h  %b", data, code);\n' +
    m +
    "\t\t$finish;\n" +
    "\tend\n" +
    "endmodule";
}

成果物

以上。
