circuitjsの作法 その28

概要

circuitjsを調査してみた。
リレー回路で、Dフリップフロップ回路を見つけたので、やってみた。

参考にしたページ

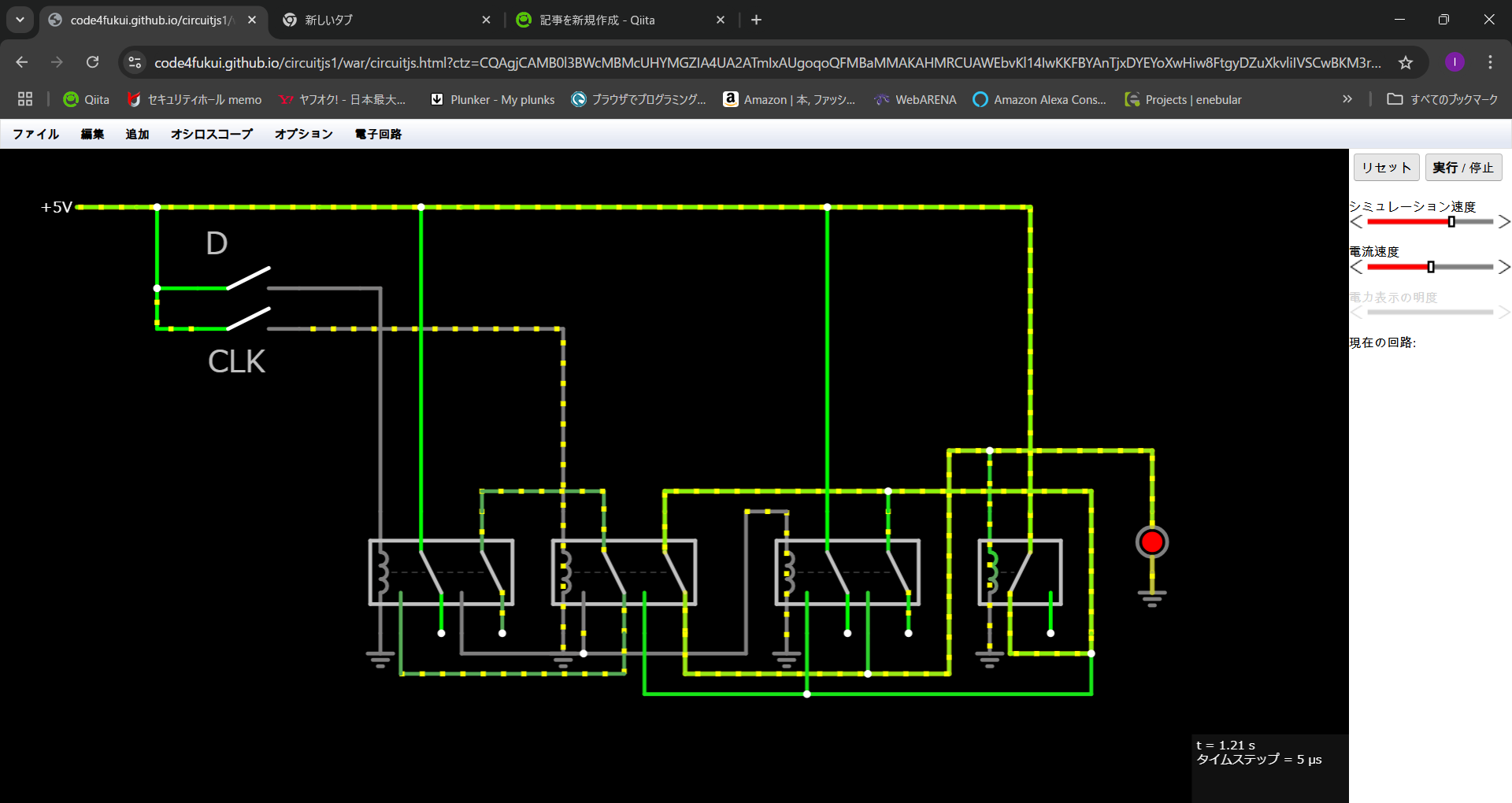

写真

ネットリスト

$ 1 0.000005 10.20027730826997 50 5 50 5e-11
178 1008 336 1008 432 6 1 0.2 0.1618793730093081 0.05 1000000 0.02 20 0.015 0.005 1
178 528 336 528 432 6 2 0.2 0 0.05 1000000 0.02 20 0.015 0.005 0
178 672 336 672 432 6 2 0.2 0 0.05 1000000 0.02 20 0.015 0.005 0
178 848 336 848 432 6 2 0.2 0.0000033332887838781504 0.05 1000000 0.02 20 0.015 0.005 0
R 304 96 240 96 0 0 40 5 0 0 0.5
g 496 432 496 448 0 0
g 640 432 640 448 0 0
g 816 432 816 448 0 0
w 304 96 320 96 0
w 320 96 320 160 0
w 320 160 352 160 0
w 320 160 320 192 0
w 320 192 352 192 0
w 320 96 448 96 0
162 1104 336 1104 384 2 default-led 1 0 0 0.01
s 352 160 432 160 0 1 false
x 358 133 375 136 4 24 D
x 360 226 405 229 4 24 CLK
g 976 432 976 448 0 0
g 1104 384 1104 400 0 0
w 432 192 640 192 0
w 640 192 640 336 0
w 976 336 976 288 0
w 976 288 1104 288 0
w 1104 288 1104 336 0
s 352 192 432 192 0 1 true
w 656 432 656 448 0
w 656 448 784 448 0
w 784 448 784 336 0
w 784 336 816 336 0
w 736 432 736 464 0
w 944 464 944 288 0
w 944 288 976 288 0
w 880 432 880 464 0
w 880 464 944 464 0
w 880 464 736 464 0
w 672 320 672 336 0
w 720 336 720 320 0
w 720 320 896 320 0
w 896 320 896 336 0
w 1008 96 1008 336 0
w 896 320 1056 320 0
w 1056 320 1056 432 0
w 1056 432 1056 448 0
w 992 432 992 448 0
w 992 448 1056 448 0
w 432 160 480 160 0
w 480 160 496 160 0
w 496 160 496 336 0
w 560 432 560 448 0
w 560 448 656 448 0
w 576 336 576 320 0
w 576 320 672 320 0
w 528 336 528 96 0
w 448 96 528 96 0
w 528 96 560 96 0
w 848 336 848 96 0
w 560 96 848 96 0
w 848 96 1008 96 0
w 688 432 688 464 0
w 688 464 512 464 0
w 512 432 512 464 0
w 704 432 704 480 0
w 704 480 832 480 0
w 832 432 832 480 0
w 832 480 1056 480 0
w 1056 480 1056 448 0

以上。
