概要

プロデルが、CLRらしいので、調べて見た。
練習問題、やってみた。

練習問題

サンプルレート　８KHｚで２２０Ｈｚのsin波に、高周波のノイズを乗せよ。
LPF(ローパスフィルター)を書いて、ノイズを除去せよ。

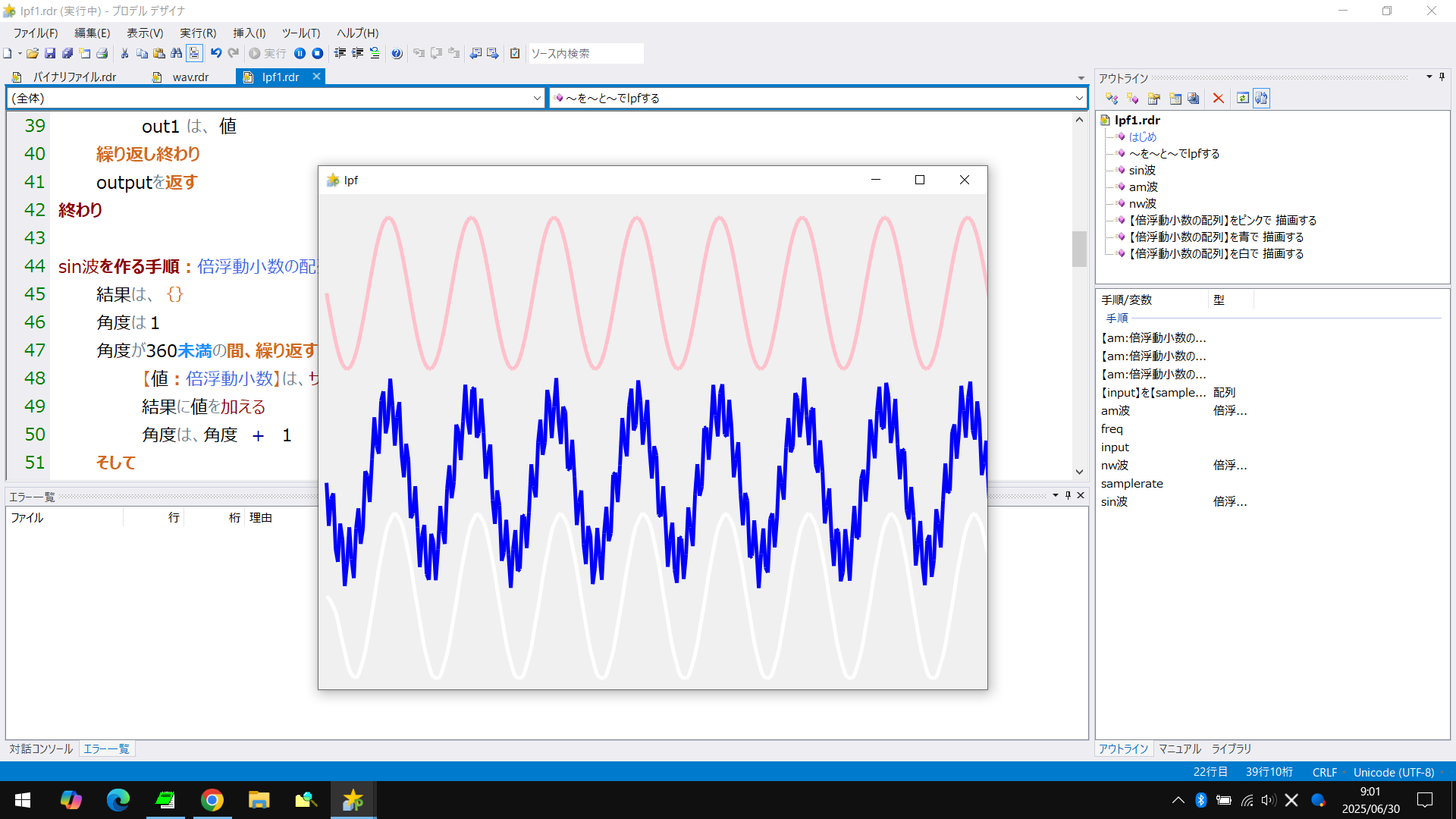

写真

サンプルコード

窓というウィンドウを、作る
	その内容は、「lpf」
	その大きさは、｛900, 700｝
窓を、表示する
かめというカメを、作る
	その位置は、{20, 60}
かめを窓に、表示する
sinは、sin波
sinを、ピンクで描画する
nwは、nw波
nwを、青で描画する
dmは、nwを8000と500でlpf
dmを、白で描画する
待機する

 [input]を, [samplerate]と, [freq]で、lpfする手順
 	outputは、 {}
	q は、  1.0
	omega は、  2.0 * π * freq / samplerate
	alpha は、  サイン(omega) / (2.0 * q)
	a0 は、  1.0 + alpha
	a1 は、  -2.0 * コサイン(omega)
	a2 は、  1.0 - alpha
	b0 は、  (1.0 - コサイン(omega)) / 2.0
	b1 は、  1.0 - コサイン(omega)
	b2 は、  (1.0 - コサイン(omega)) / 2.0
	size は、  360
	in1 は、  0
	in2 は、  0
	out1 は、  0
	out2 は、  0
	iを0からsizeまで増やしながら繰り返す
		値は、 b0 / a0 * inputの（i　+　1） + b1 / a0 * in1 + b2 / a0 * in2 - a1 / a0 * out1 - a2 / a0 * out2
		値をoutputへ加える
		in2 は、 in1
		in1 は、 inputの（i　+　1）
		out2 は、 out1
		out1 は、 値
	繰り返し終わり
	outputを返す
終わり

sin波を作る手順：倍浮動小数の配列
	結果は、｛｝
	角度は１
	角度が360未満の間、繰り返す
		【値：倍浮動小数】は、サイン（角度 / 8000 × 2 × π × 220）
		結果に値を加える
		角度は、角度　＋　１
	そして
	結果を返す
終り

am波を作る手順：倍浮動小数の配列
	結果は、｛｝
	角度は１
	角度が360未満の間、繰り返す
		【値：倍浮動小数】は、コサイン（角度 / 8000 × 2 × π × 3000)  × (0.4 ×　サイン（角度 / 8000 × 2 × π × 220）+ 1)
		結果に値を加える
		角度は、角度　＋　１
	そして
	結果を返す
終り

nw波を作る手順：倍浮動小数の配列
	結果は、｛｝
	角度は１
	角度が360未満の間、繰り返す
		【値：倍浮動小数】は、サイン（角度 / 8000 × 2 × π × 220)  + 0.4 ×　サイン（角度 / 8000 × 2 × π × 2200)
		結果に値を加える
		角度は、角度　＋　１
	そして
	結果を返す
終り

[am：倍浮動小数の配列]を、ピンクで描画する手順
	かめの太さは5
	かめの色は、ピンク　
	かめの速さは0
	初期位置は{10, 130}
	かめの位置は、初期位置
	角度は１
	角度が360未満の間、繰り返す
		横は、3　×　角度　＋　初期位置（1）
		縦は、amの（角度）×　100.0 ＋　初期位置（2）
		かめを｛横、 縦｝へ移動する
		角度は、角度　＋　１
	そして
終り

[am：倍浮動小数の配列]を、青で描画する手順
	かめの太さは5
	かめの色は、青
	かめの速さは0
	初期位置は{10, 380}
	かめの位置は、初期位置
	角度は１
	角度が360未満の間、繰り返す
		横は、3　×　角度　＋　初期位置（1）
		縦は、amの（角度）×　100.0 ＋　初期位置（2）
		かめを｛横、 縦｝へ移動する
		角度は、角度　＋　１
	そして
終り

[am：倍浮動小数の配列]を、白で描画する手順
	かめの太さは5
	かめの色は、白　
	かめの速さは0
	初期位置は{10, 530}
	かめの位置は、初期位置
	角度は１
	角度が360未満の間、繰り返す
		横は、3　×　角度　＋　初期位置（1）
		縦は、amの（角度）×　100.0 ＋　初期位置（2）
		かめを｛横、 縦｝へ移動する
		角度は、角度　＋　１
	そして
終り

以上。
