aitendoの安いセグメント液晶でカッコ良く表示してみる

Posted at 2026-02-03

はじめに

aitendoで売っている安いセグメント液晶をご存じだろうか？200円ぐらいで買えます。(2026/02/03)

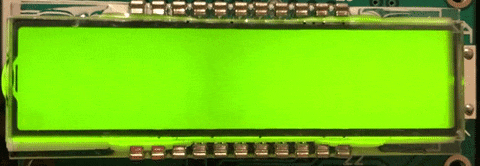

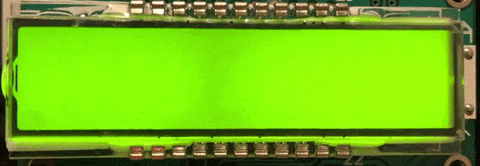

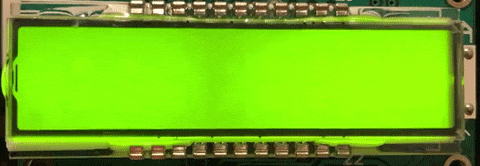

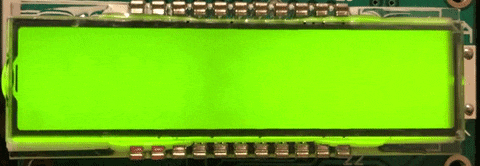

表示が変われば気分も上がりそうです。

(※aitendoHPより)

void printPosNum(uint8_t pos, uint8_t num, uint8_t effect); — Displays a single digit at the specified position

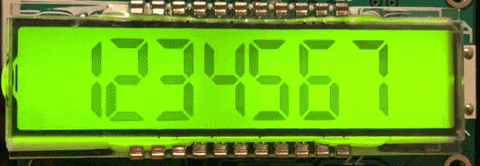

void printNum(int32_t value, uint8_t effect); — Displays an integer value across digits

残念ながら、そのままだと表示が薄すぎて見えません。先人たちのご苦労を元に、以下の様に改造しました。

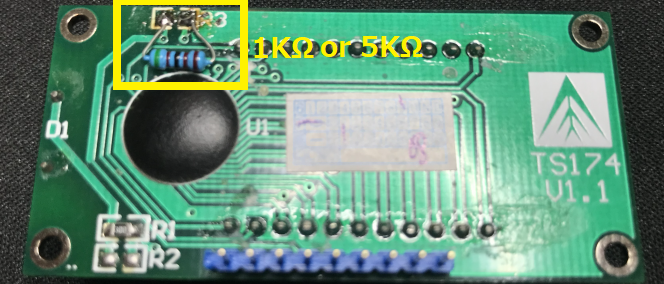

TS174
R3を1KΩ～5KΩぐらいに

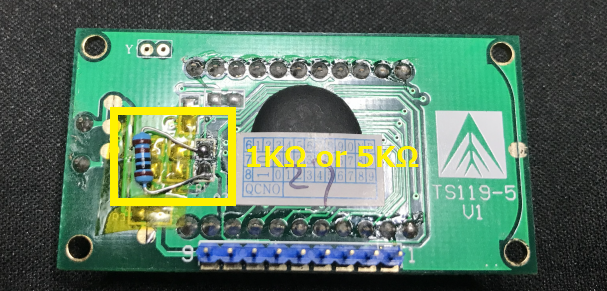

TS119-5
R1を1KΩ～5KΩぐらいに

TS206
R2を10KΩぐらいに

先人たちのご苦労により無駄にならず使えそうです。とは言うものの、この液晶は視野角が狭すぎて真正面からしか見えません。なのでオススメはしません。200円なので他の買い物ついでなら有りかもしれません。
