顔向き推定について調査中

Last updated at 2023-11-25Posted at 2017-12-04

Intel のデバイスを使う範囲だと、次の記事が紹介しているようにOpenVinoで顔向き推定ができます。

qiita AIを始めよう！OpenVINOで使うモデルを整備する

head-pos-estimation-adas-0001.xml のモデルデータを利用する。

github opencv /open_model_zoo head-pose-estimation-adas-0001

私見：顔向き推定は、顔の検出位置の正規化・顔ランドマークの検出に依存します。
ですから、よく使われる顔検出の正規化・顔ランドマークの検出にしたがった、顔向き推定を用いることです。
顔の属性推定や顔照合も、同様です。同一の枠組みを使うことが、全体としての処理のパフォーマンスを上げることにつながります。

dlibのlandmark を使うなどで、顔向き推定をしている記事やweb上のソースコードについて調査中です。
顔向き推定には、Perspective-n-Point algorithmのものとConvolutional Neural Networksによるものとを見つけています。

自分の目的に利用するためには、
顔向き推定がクラスベースの実装のなるようになどして、関連する処理が１つのクラスにまとめるのがよいと思います。

実装例１：回転行列を使う顔向き推定（使用するライブラリ、OpenCV, dlib）

Head Pose Estimation using OpenCV and Dlib
- ソースコードは"Download Code (C++ / Python)" を選択して、作者のページからメールを受け取ります。
- dlib のlandmark OpenCVで顔向き推定を行う
- この記事は上記の記事に対する解説記事です。pitch, yaw, roll の角度を求める部分の追加実装のしかたを書いてあります。
- この実装は顔器官点の座標を元に回転行列の値を推定することで顔の向きを推定するものです。
- web記事そのものの中では、顔器官点の２Ｄの座標を求める部分が書かれていません。dlibを使って顔器官点を求めるように書きなおす必要があります。以下の記事が参考になります。
  - https://www.pyimagesearch.com/2017/04/17/real-time-facial-landmark-detection-opencv-python-dlib/
  - 68点のlandmark は次のような点です。
  - https://www.pyimagesearch.com/2017/04/03/facial-landmarks-dlib-opencv-python/
- 用いられている数学については以下のOpenCVのチュートリアルが参考になります。 http://labs.eecs.tottori-u.ac.jp/sd/Member/oyamada/OpenCV/html/py_tutorials/py_calib3d/py_pose/py_pose.html
- http://planning.cs.uiuc.edu/node102.html
- http://planning.cs.uiuc.edu/node103.html

実装例：回転行列に基づく方法（使用するライブラリ、OpenCV, dlib）

attention-tracker

$ cmake -DDLIB_PATH=<path to dlib> ..

を入力する際の<path to dlib>にはgit clone https://github.com/davisking/dlib.git で作成されたディレクトリを指定すればcmake, make が実行できました。

$ ./head_pose_test ../share/shape_predictor_68_face_landmarks.dat

とすればよいようです。入力はUSBカメラが使われます。

$ ./head_pose_single_frame ../share/shape_predictor_68_face_landmarks.dat input.jpg

こちらは静止画を入力とするものです。

いずれもC++のライブラリを使うプログラムになっています。

gazr
これも顔器官点から回転行列を求めて、顔向き推定をするものです。

実装例 (使用するライブラリ、OpenCV and dlib)

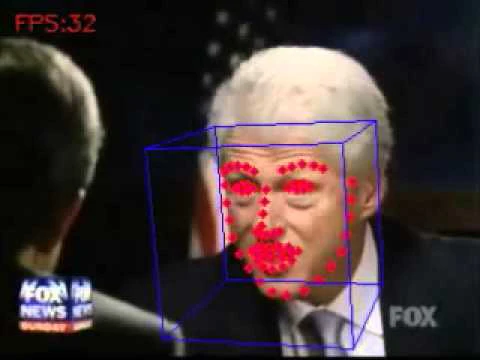

https://github.com/lincolnhard/head-pose-estimationn

これもdlibの顔器官点を使って、回転行列を求めている実装です。
solvepnp

実装例２：顔器官点を元にSVMで学習する顔向き推定（使用するライブラリ、OpenCV, dlib, scikit-learn）

機械学習で顔の向きを取得する【scikit-learn】

顔器官点のデータを使ってSVMで学習しています。
SVMはscikit-learnを使っています。

 clf = svm.SVC()
 clf.fit(train_angles, train_labels) # 取得したデータで機械学習する

実装例３：顔器官点を元にDNNで学習する顔向き推定（使用するライブラリ, dlib, caffe)

https://github.com/guozhongluo/head-pose-estimation-and-face-landmark

本家のリポジトリにforked_versionからPRが反映されています。
python2.x　を想定したものになっています。
たとえばprintは関数ではなくて文になっています。
requirement.txt　の記載がないので、インストールが若干面倒です。
forked version: https://github.com/KatsunoriWa/head-pose-estimation-and-face-landmark
- dlib の顔検出、深層学習を利用して顔向きを推定。
- model ファイルをダウンロードする。　68point_dlib_with_pose.caffemodel VGG_mean.binaryproto
- 以下のコマンドを実行。
- $ python landmarkPredict.py predictImage testList.txt
- $ python python landmarkPredict_video.py 0
- FacePosePredictor class を導入して、再利用性を向上している。

オリジナルのguozhongluoのgit版で以下のエラーがでるときには、リストの添字が整数になるように修正を加えてください。

Traceback (most recent call last):
  File "landmarkPredict.py", line 239, in <module>
    func(*sys.argv[2:])
  File "landmarkPredict.py", line 208, in predictImage
    colorface = getRGBTestPart(bbox,M_left,M_right,M_top,M_bottom,colorImage,vgg_height,vgg_width)
  File "landmarkPredict.py", line 83, in getRGBTestPart
    face=img[retiBBox[2]:retiBBox[3],retiBBox[0]:retiBBox[1],:]
TypeError: slice indices must be integers or None or have an __index__ method

というエラーが出るときには、

    # cv2.waitKey(0)
+    retiBBox = [int(round(x)) for x in retiBBox]
    face=img[retiBBox[2]:retiBBox[3],retiBBox[0]:retiBBox[1],:]

の行を追加してみてください。

実装例：顔器官点を元にDNNで学習する顔向き推定（使用するライブラリ, TensorFlow 1.4, OpenCV 3.3, Python 3)

これもDNNベースの顔向き推定。

$ python estimate_head_pose.py

実装例：3種類の実装（OpenCV, tensorflow, dlib）

https://github.com/mpatacchiola/deepgaze
- https://github.com/mpatacchiola/deepgaze/blob/master/examples/ex_dlib_pnp_head_pose_estimation_video.py
- YouTube Head Pose Estimation in-the-wild with OpenCV and dlib (Python)
- 上記のコードの実行結果の例

$ python examples/ex_pnp_head_pose_estimation_webcam.py

接続されたカメラから顔を検出し、head pose を３本の矢印で表示します。
その矢印の示す向きがいまいち安定していないような感じでした。
顔特徴点の抽出が安定していないのかもしれません。

また、ライブラリが書かれたときとOpenCVのpythonバインディングの実装が変化していたりするので、
fourcc = cv2.cv.CV_FOURCC(*'XVID')
AttributeError: 'module' object has no attribute 'cv'
といったエラーを生じるかもしれません。
その場合には、次のように変更すると動作します。

-            fourcc = cv2.cv.CV_FOURCC(*'XVID')
+            fourcc = cv2.VideoWriter_fourcc(*'XVID')

$ python examples/ex_dlib_pnp_head_pose_estimation_video.py
You have to pass as argument the path to a video file and the path to the output file to produce, for example:
 python ex_pnp_pose_estimation_video.py /home/video.mpg ./output.avi
$

$ python ex_cnn_head_pose_estimation_images.py
[DEEPGAZE] head_pose_estimation.py: the dlib library is installed.
Processing image ..... 1.jpg
Estimated [roll, pitch, yaw] ..... [-8.12711,-6.83478,7.2062]

Processing image ..... 2.jpg
Estimated [roll, pitch, yaw] ..... [-1.76577,-1.88228,54.2908]

Processing image ..... 3.jpg
Estimated [roll, pitch, yaw] ..... [-1.35001,-23.0703,-21.7094]

Processing image ..... 4.jpg
Estimated [roll, pitch, yaw] ..... [-3.89467,-12.0814,-53.7645]

Processing image ..... 5.jpg
Estimated [roll, pitch, yaw] ..... [0.411899,-1.7321,43.6103]

Processing image ..... 6.jpg
Estimated [roll, pitch, yaw] ..... [0.585647,-11.2426,-42.9941]

Processing image ..... 7.jpg
Estimated [roll, pitch, yaw] ..... [0.693526,-7.47962,-46.7058]

Processing image ..... 8.jpg
Estimated [roll, pitch, yaw] ..... [-1.19849,-8.18166,-24.7768]

$
