概要
OCI Architect Associate 2024資格取得に向けて学習を進めているが、
実際に触ったほうが理解も進み、いざ構築する際に手が止まらなくなると考えたため
OCIチュートリアルを参考に操作感を覚える。
その際の手順等を見返せるように、簡単に記す。
OCI学習記事まとめ
今回の一連の記事を下記にまとめます。
1.OCI学習#1 ネットワーク設定
予算設定、コンパートメント作成、VCN、IGW、ルート表、セキュリティリスト作成。
2.OCI学習#2 インスタンス作成、接続:
インスタンス作成、SSH接続
ゴール
入門編 - Oracle Cloud Infrastructure を使ってみよう
チュートリアルを参考に、下記を実施して操作感を覚える。
1.クライアントからパブリックサブネットのインスタンスSV01へ接続。
2.インスタンスSV01からプライベートサブネットのインスタンスSV02へ接続。
3.SV02へBlock Volumeを追加、マウント。
4.クライアントからObject StorageのObjectにアクセス。
本記事の内容
ブロックボリュームを作成し、インスタンスVM02へアタッチ
インスタンスVM02 OS上でパーティション設定、マウント
構築
ブロックボリューム作成
1.[ストレージ]-[ブロック・ストレージ]-[ブロック・ボリューム]をクリック

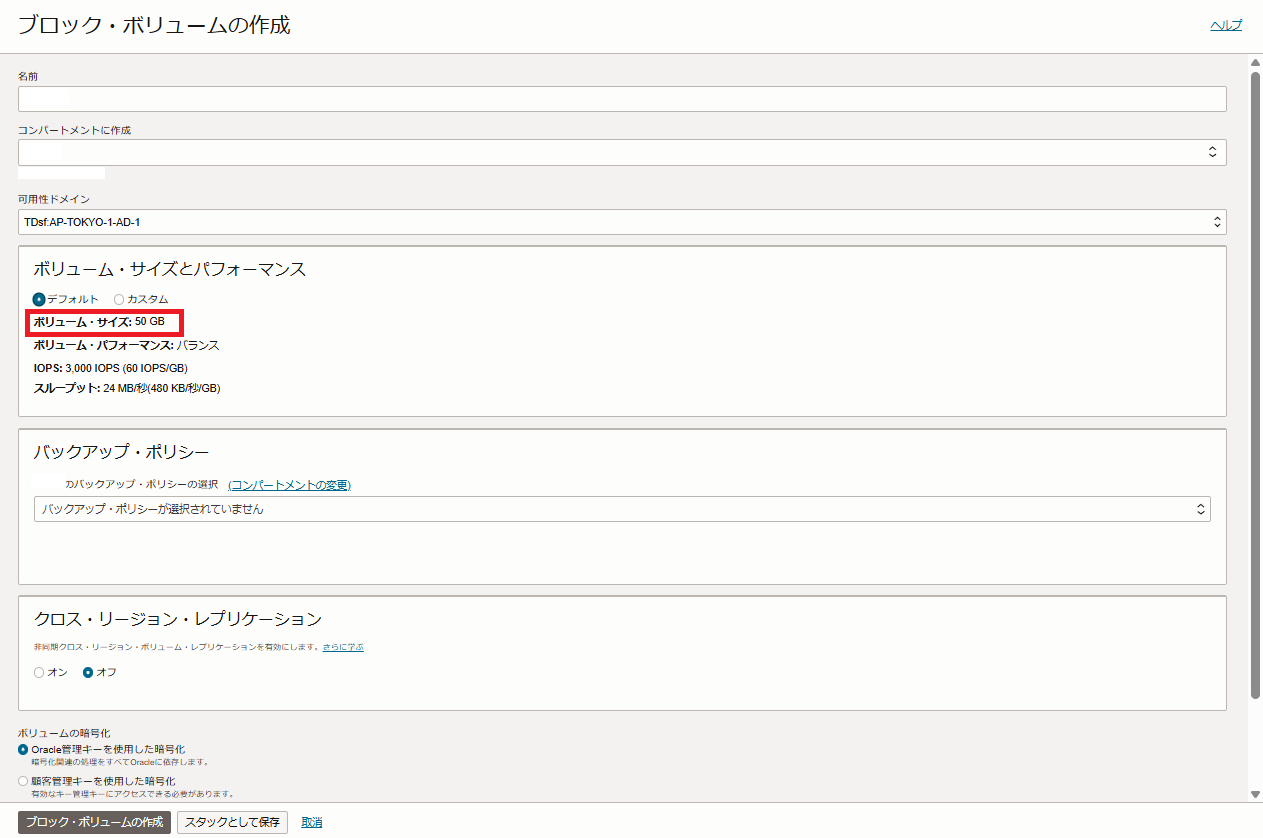

2.[ブロック・ボリュームの作成]をクリック
基本的には全てデフォルト。ブロックボリュームも最低容量が50GB。
ブロックボリュームアタッチ
1.[ブロックボリューム]-[対象ボリューム]-[アタッチされたインスタンス]をクリック

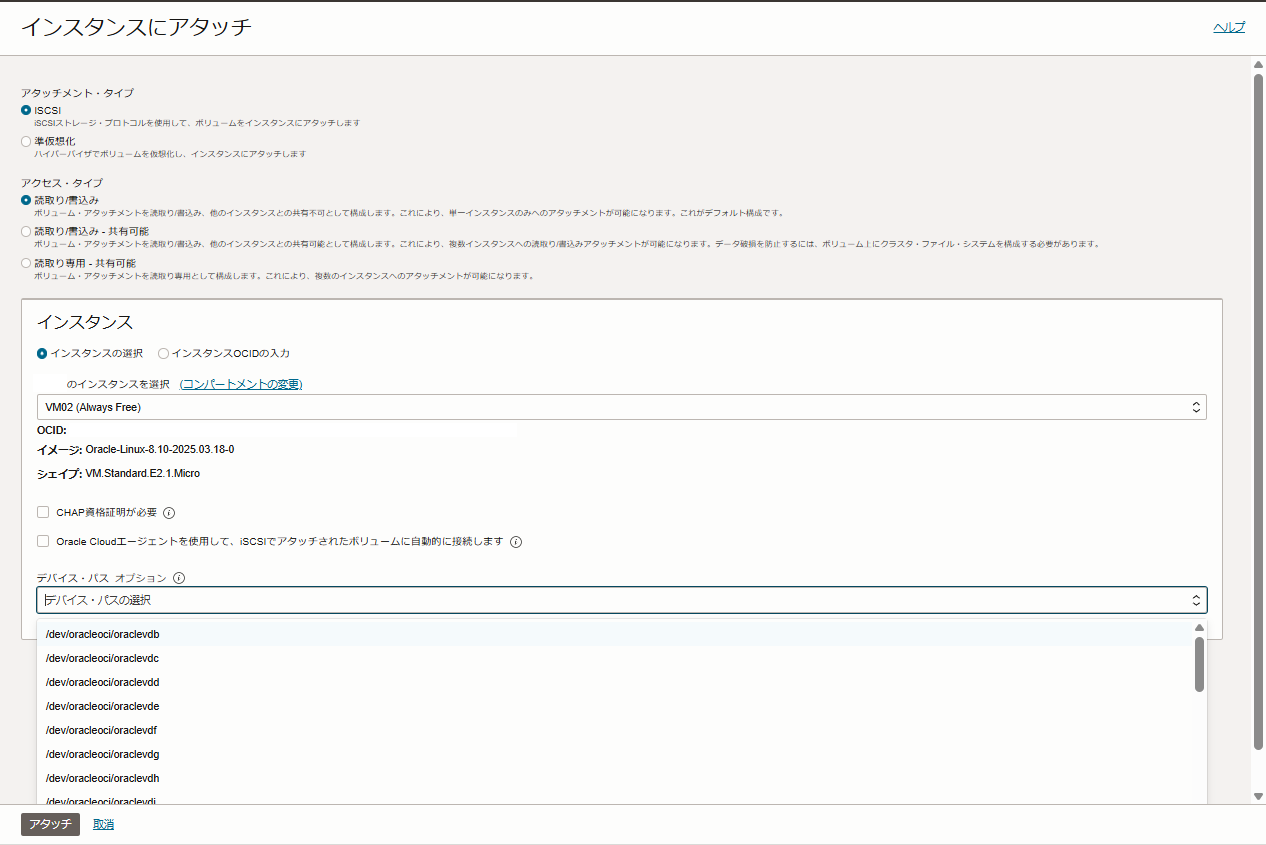

2.[インスタンスにアタッチ]をクリック
iSCSI、権限RWを選択。
対象のインスタンスはリストから選択することができる。
デバイスパスについてもプルダウンの中からせんたくかのう
OS側で設定
・ターゲット設定
OS側で設定を行う下記コマンドについては、ボリューム作成後、アクションボタン(・・・)からコピーして
使用することが可能なのでかなり便利。
sudo iscsiadm -m node -o new -T <Target> -p <IP:port>
sudo iscsiadm -m node -o update -T <Target> -n node.startup -v automatic
sudo iscsiadm -m node -T <Target> -p <IP:port> -l
・ディスク確認(sdbが対象)
[opc@vm02 ~]$ lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 46.6G 0 disk
tqsda1 8:1 0 100M 0 part /boot/efi
tqsda2 8:2 0 1G 0 part /boot
mqsda3 8:3 0 45.5G 0 part
tqocivolume-root 252:0 0 35.5G 0 lvm /
mqocivolume-oled 252:1 0 10G 0 lvm /var/oled
sdb 8:16 0 50G 0 disk
・パーティション設定
[root@vm02 ~]# fdisk /dev/sdb
Welcome to fdisk (util-linux 2.32.1).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.
Device does not contain a recognized partition table.
Created a new DOS disklabel with disk identifier 0xdd48d9d7.
Command (m for help): n
Partition type
p primary (0 primary, 0 extended, 4 free)
e extended (container for logical partitions)
Select (default p):
Using default response p.
Partition number (1-4, default 1):
First sector (2048-104857599, default 2048):
Last sector, +sectors or +size{K,M,G,T,P} (2048-104857599, default 104857599):
Created a new partition 1 of type 'Linux' and of size 50 GiB.
Command (m for help): w
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.
・ファイルシステム作成
[root@vm02 ~]# mkfs -t xfs /dev/sdb1
meta-data=/dev/sdb1 isize=512 agcount=4, agsize=3276736 blks
= sectsz=4096 attr=2, projid32bit=1
= crc=1 finobt=1, sparse=1, rmapbt=0
= reflink=1 bigtime=0 inobtcount=0
data = bsize=4096 blocks=13106944, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=25600, version=2
= sectsz=4096 sunit=1 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
Discarding blocks...Done.
・ディレクトリマウント(/dev/sdb1→/work)
[root@vm02 ~]# mkdir /work
[root@vm02 ~]# mount /dev/sdb1 /work/
[root@vm02 ~]# df -Th
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 428M 0 428M 0% /dev
tmpfs tmpfs 474M 0 474M 0% /dev/shm
tmpfs tmpfs 474M 6.6M 468M 2% /run
tmpfs tmpfs 474M 0 474M 0% /sys/fs/cgroup
/dev/mapper/ocivolume-root xfs 36G 7.3G 29G 21% /
/dev/mapper/ocivolume-oled xfs 10G 147M 9.9G 2% /var/oled
/dev/sda2 xfs 1014M 332M 683M 33% /boot
/dev/sda1 vfat 100M 6.0M 94M 6% /boot/efi
tmpfs tmpfs 95M 0 95M 0% /run/user/986
tmpfs tmpfs 95M 0 95M 0% /run/user/1000
/dev/sdb1 xfs 50G 389M 50G 1% /work
まとめ
・ブロックボリュームの最低容量は50GB
・iSCSIでアタッチする場合、OS側での設定コマンドは用意されてあり、コピペするだけなので便利。
