【SparkAR Studio】人の前後にパーティクルを表示させてみた

概要

SparkARを使用して、人の前後にパーティクルを表示させるフィルタを作成しました！

この記事では、

• 人の前にパーティクルを表示する方法
• 人の後ろにパーティクルを表示する方法
• 画像の比率を変更する方法

を紹介しています！

事前準備

まずは、人の前後に表示させる素材を用意します。

• PNG
• JPEG
• SVG

SparkARStudioでは、上記３種類の画像形式のみ対応しているようです。
今回はこちらの画像を使用して作成しようと思います。

人の前にパーティクルを表示させる

1. Particle Systemを追加する
   まずはパーティクルを表示させる元となるParticle Systemを追加します

   • Scene内の右下にある＋ボタンを押下する

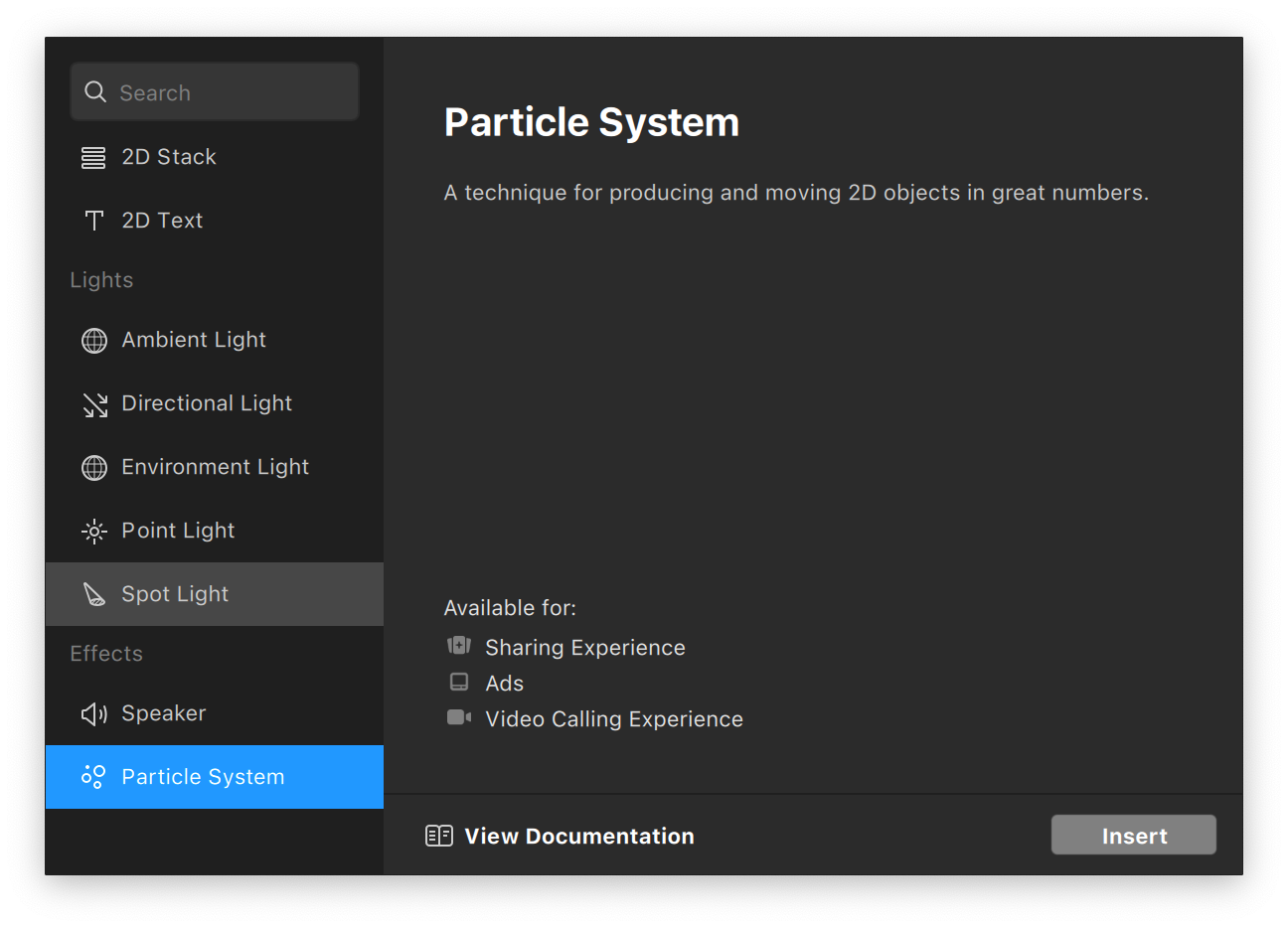

   • SearchからParticle Systemを検索し、Insertする


2. Particle Systemの名前を変更する
   他のエフェクトなどと見分けがつくように、名前を変更しておきます

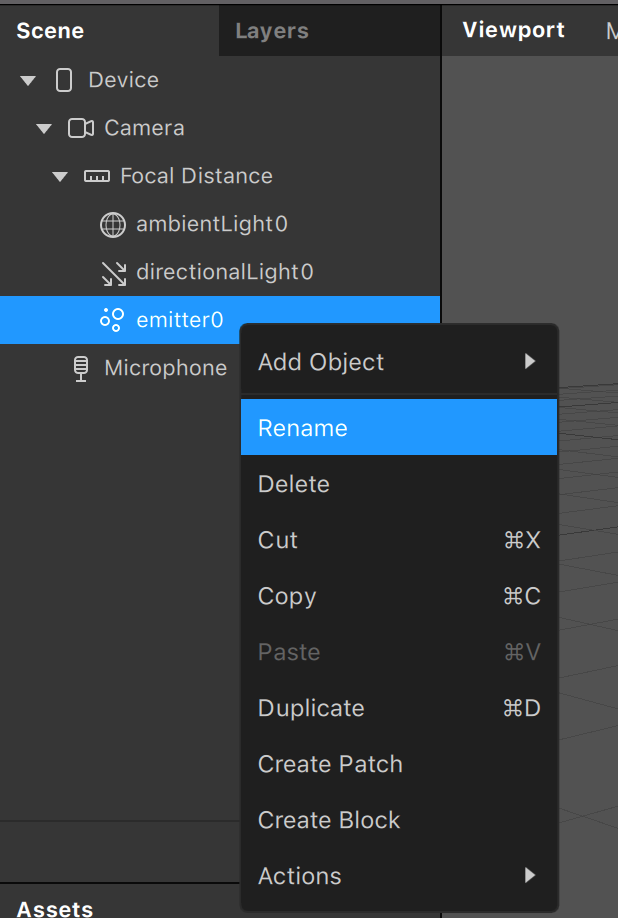

   • 追加したParticle Systemを右クリックしてRenameを押下する
   • わかりやすい任意の名前に変更する(私は「Image」という名前に変更しました)


3. Particle Systemに表示したい画像を貼り付ける

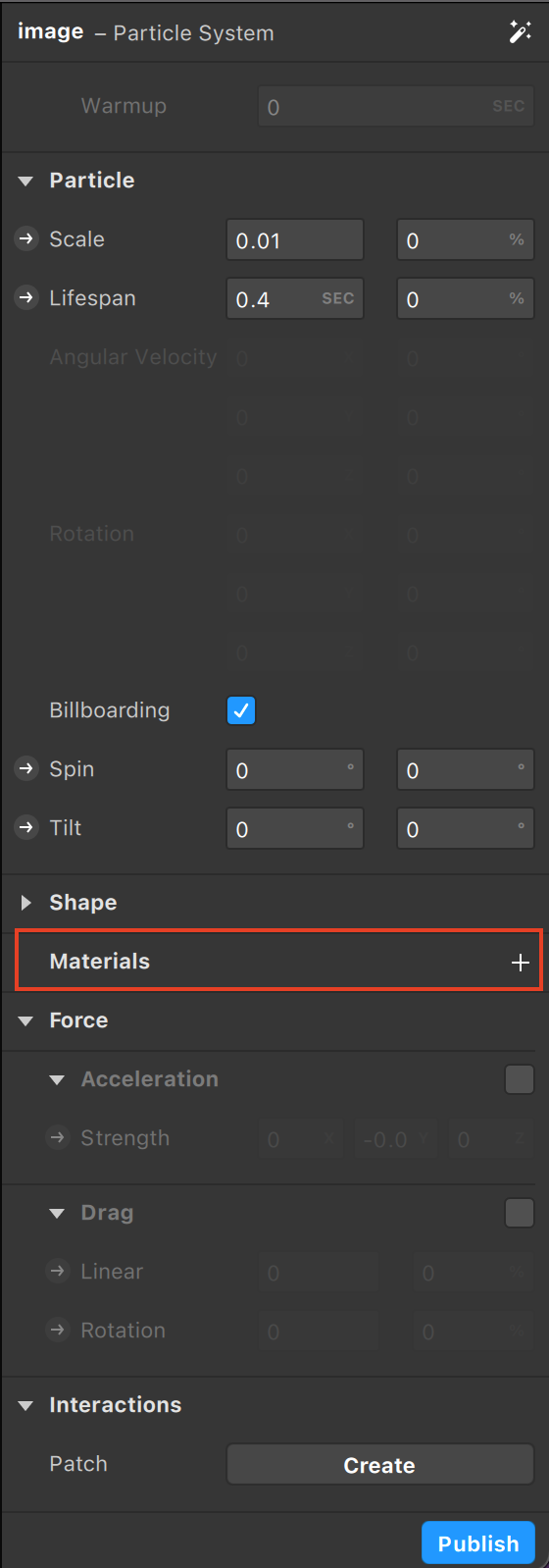

   • ParticleSystemの詳細からMaterialsの＋ボタンを押す

   • Assets内に追加されたmaterialをクリックする

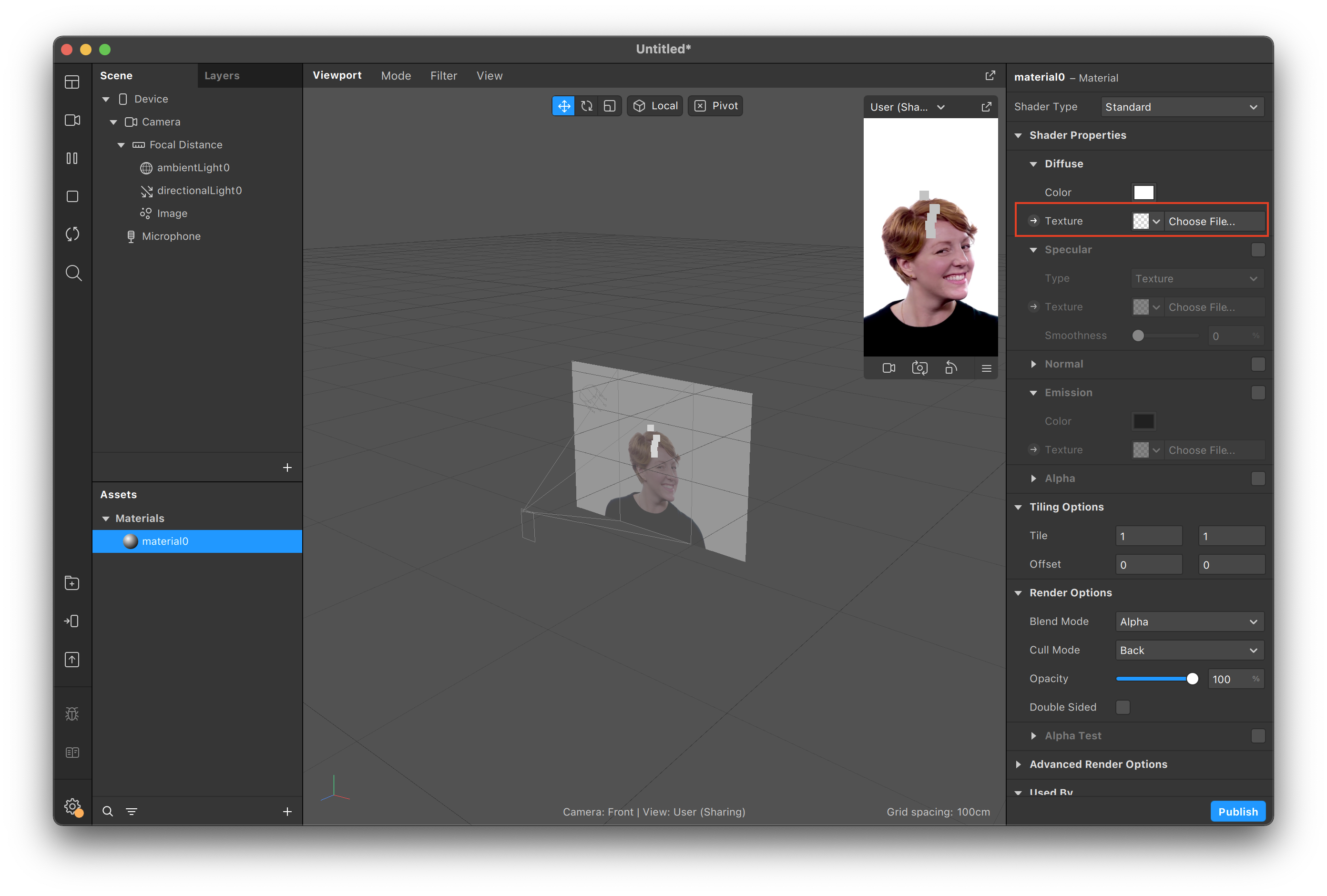

   • materialの詳細にあるTextureのChoose Fileから表示したい画像を選択する

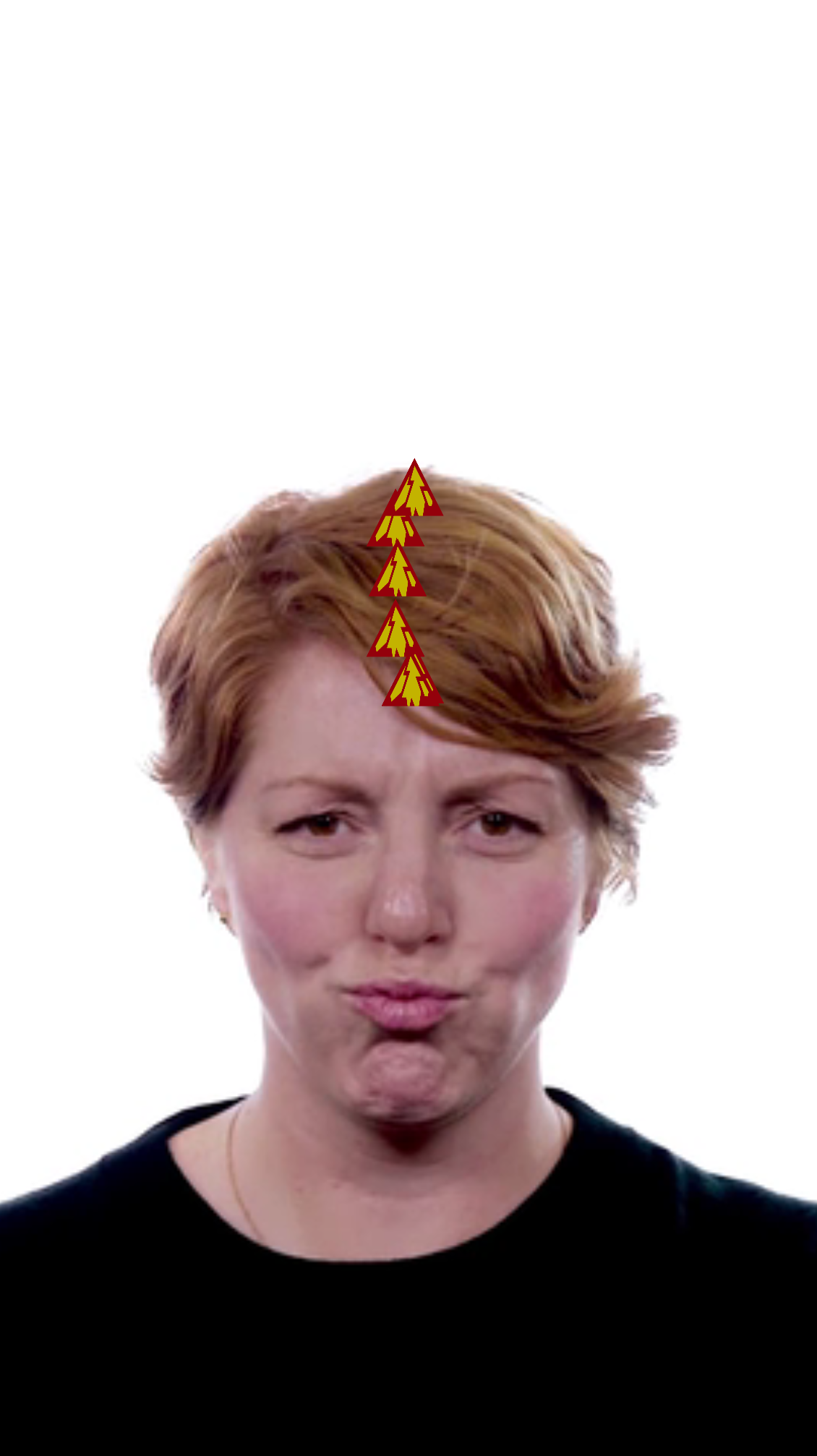

4. 完成！

   • あとは自分の好きなようにパーティクルの出方や見え方を調整してみてください！

     ※画像の比率が気になる人はこちらを参考にしてください

人の後ろにパーティクルを表示させる

次に、背景と人物を分離する方法を紹介します

1. まず、人の前にパーティクルを表示させる手順と同じく、人の手前にパーティクルを表示させます

2. レイヤーを2つ追加
   パーティクルを人の後ろに表示させるために、レイヤー分けをします

   • Layers内の右下にある＋ボタンを押下する
   • 「layer0」と「layer1」がある状態にしておく

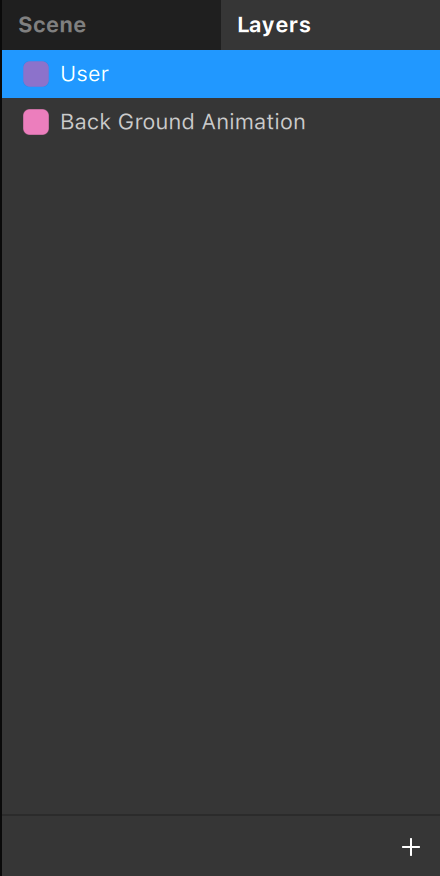

3. レイヤーの名前を変更する
   レイヤーの見分けがつくように、名前を変更しておきます

   • 追加したParticle Systemを右クリックしてRenameを押下する
   • わかりやすい任意の名前に変更する
     • User：人物の切り抜き
     • Back Ground Animation：パーティクルを表示させる背景

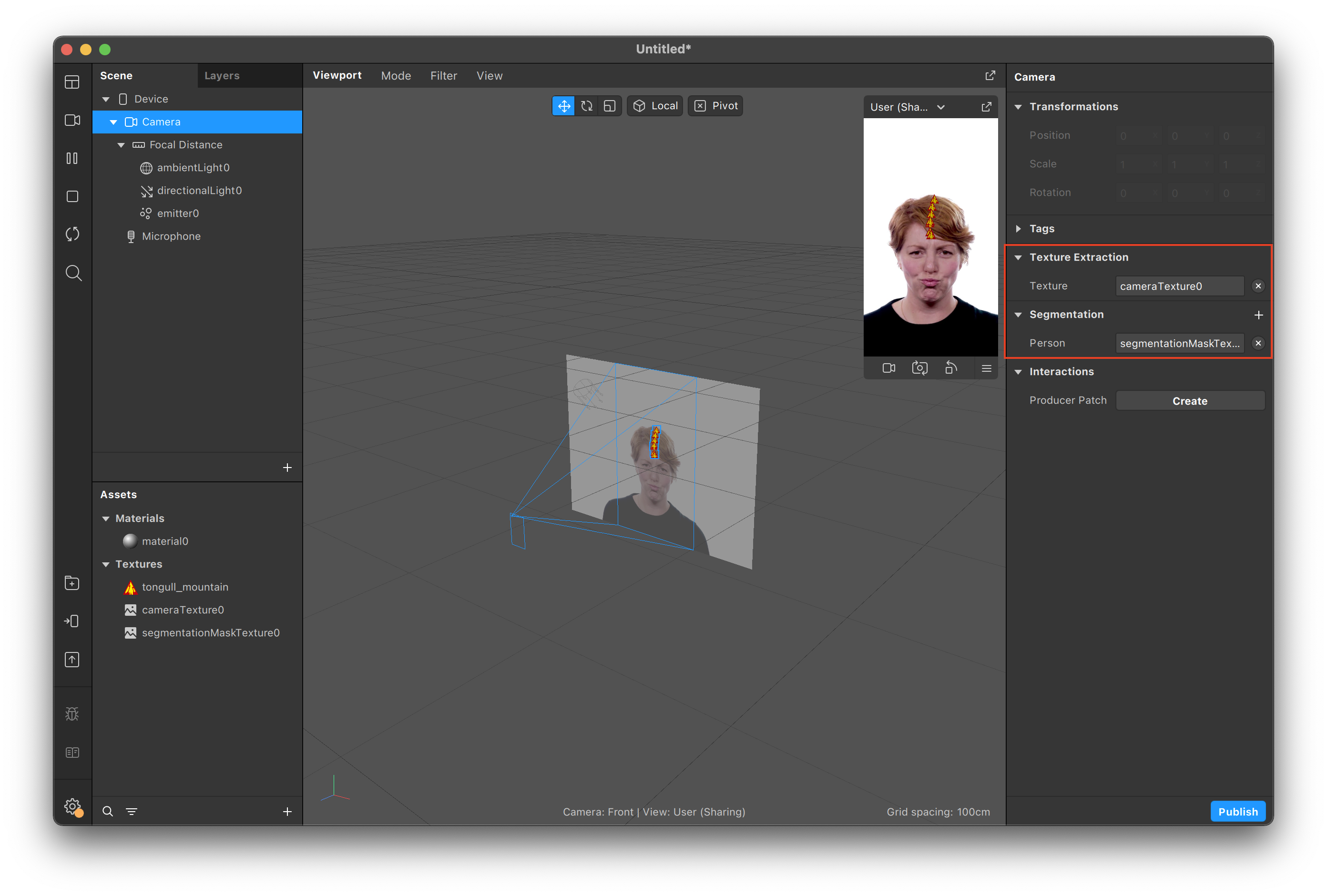

4. Scene内のCameraの詳細から「Texture Extraction」と「Segmentation」を追加する

   • ＋ボタンを押下する

   • Texturesに自動的に「cameraTEXTURE0」と「segmentationMaskTexture0」が追加される

5. Rectangleを追加

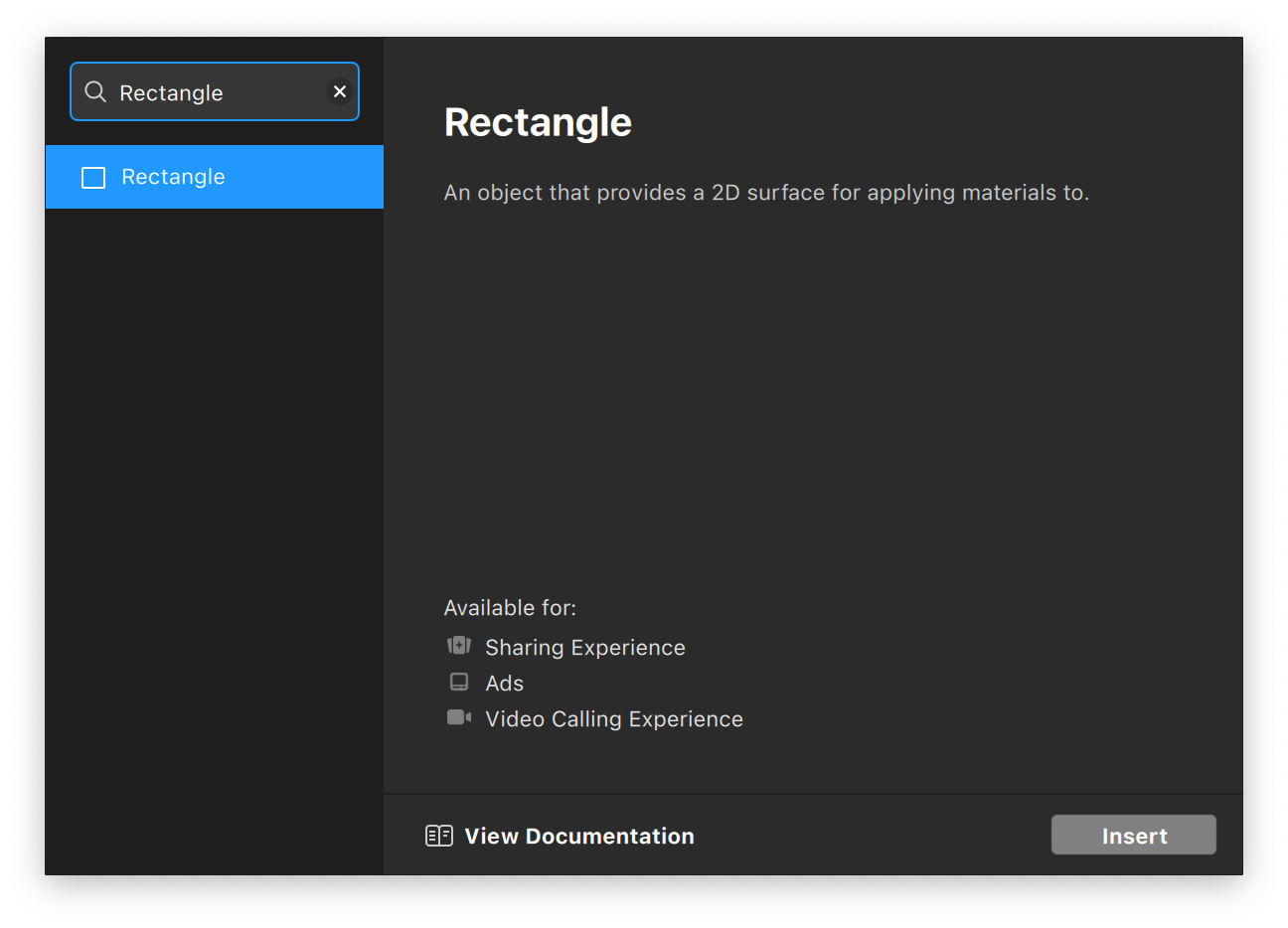

   • Scene内の右下にある＋ボタンを押下する
   • SearchからRectangleを検索し、Insertする


6. Rectangleの名前を変更する
   他のエフェクトなどと見分けがつくように、名前を変更しておきます

   • 追加したRectangleを右クリックしてRenameを押下する
   • わかりやすい任意の名前に変更する(私は「User」という名前に変更しました)

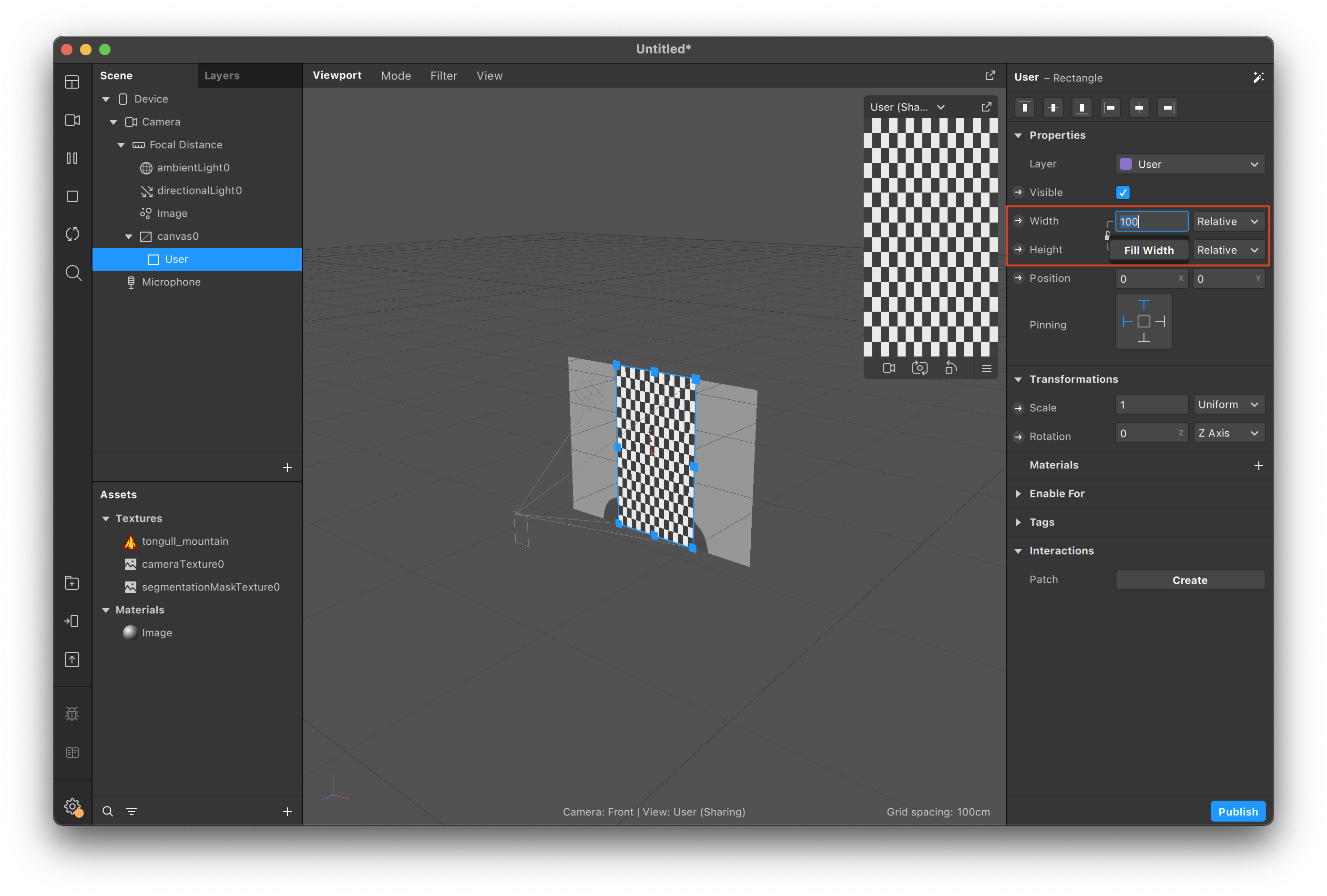

7. Rectangleのサイズを変更する

   • Rectangleの詳細にあるWidthとHeightの数値をクリックし、それぞれFullになるように選択する


8. Rectangleのレイヤーを人物の切り抜きレイヤーにする

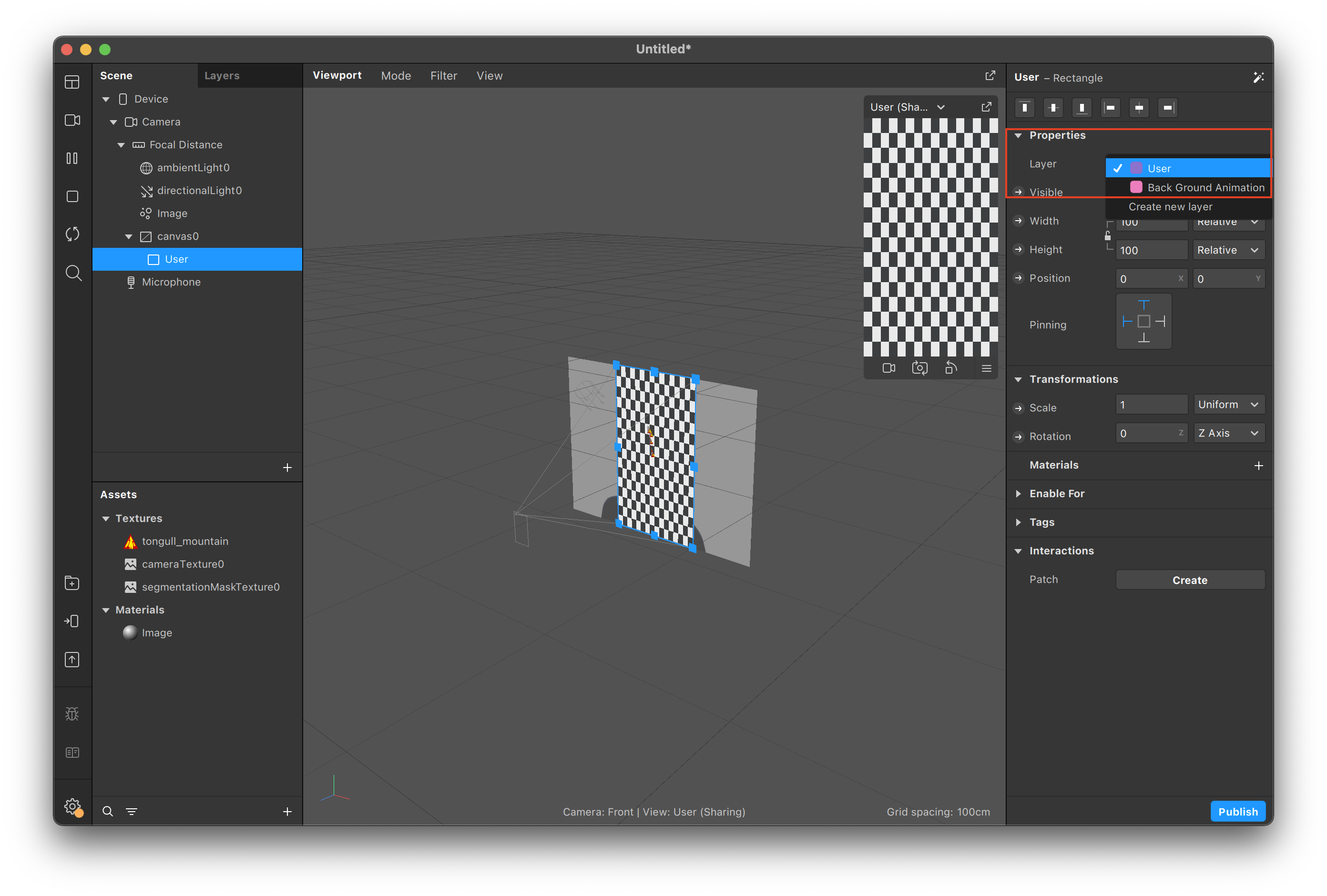

   • Rectangleの詳細にあるLayerから、手順３で作成した人物の切り抜きレイヤーを選択する


9. RectangleにMaterialを追加する

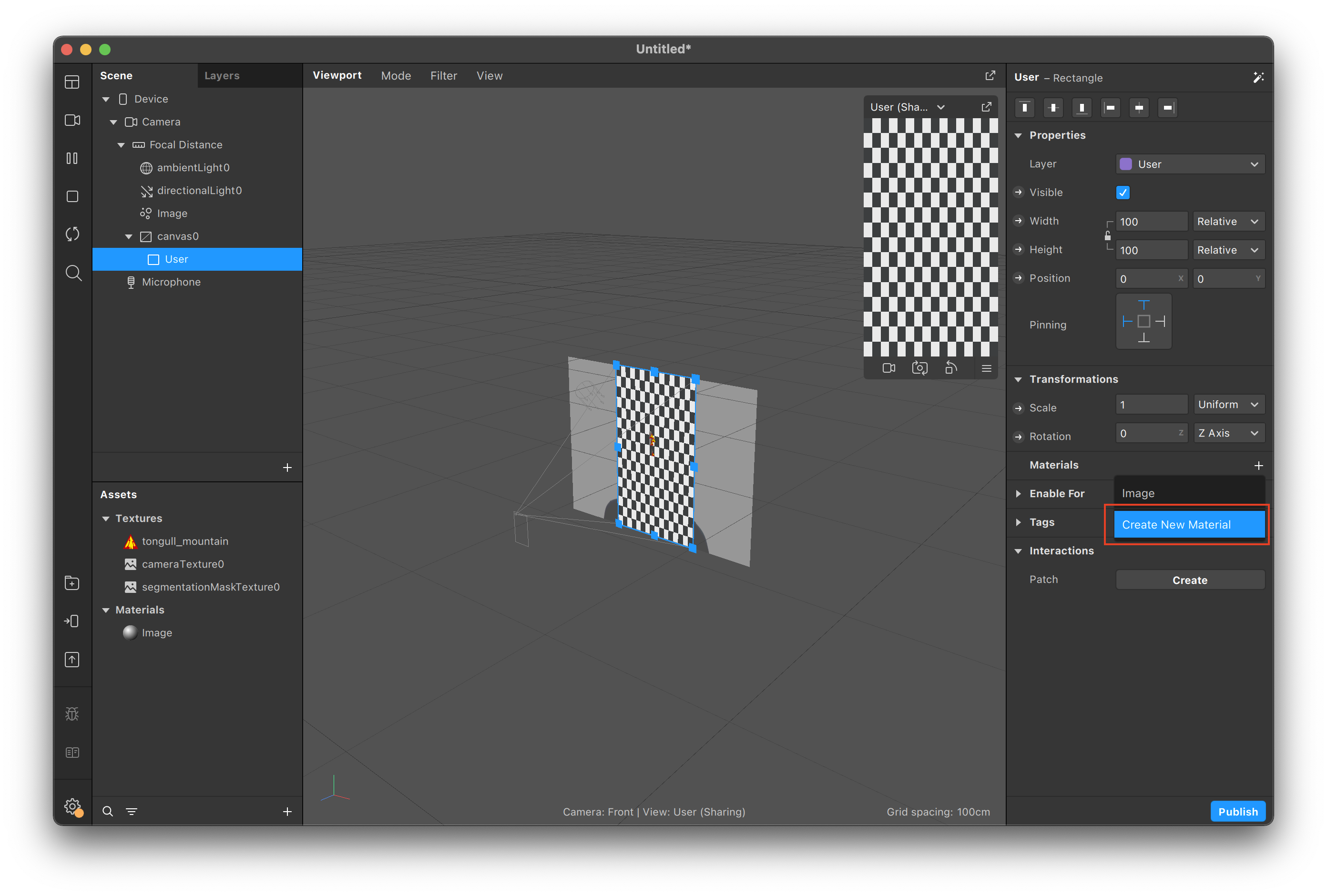

   • Rectangleの詳細からMaterialsの＋ボタンを押し、Create New Materialを選択する

   • 追加したMaterialを右クリックしてRenameを押下する
   • わかりやすい任意の名前に変更する(私は「User」という名前に変更しました)

10. Materialにカメラを追加する

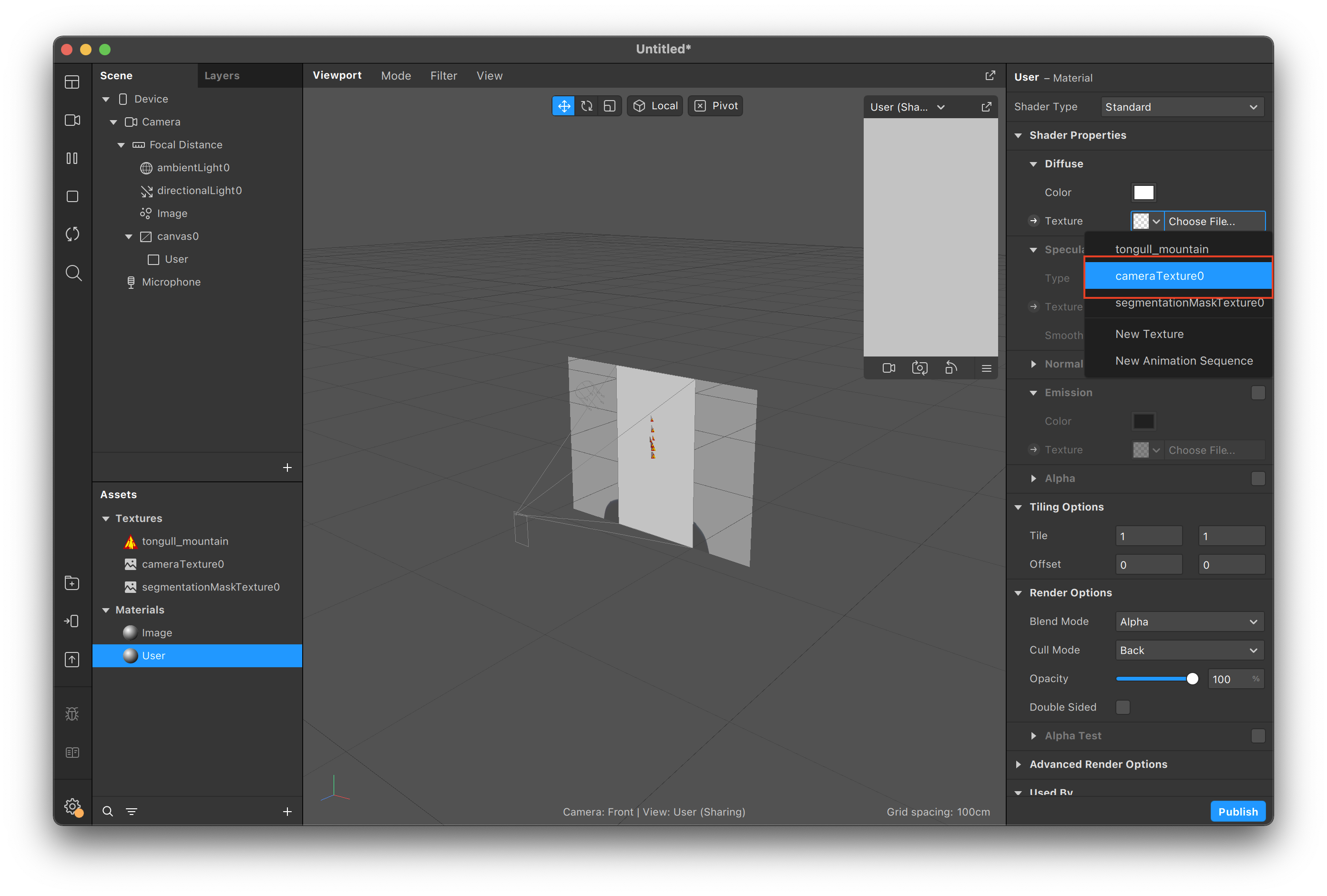

    • Materialの詳細にあるTextureからcameraTexture0を選択する

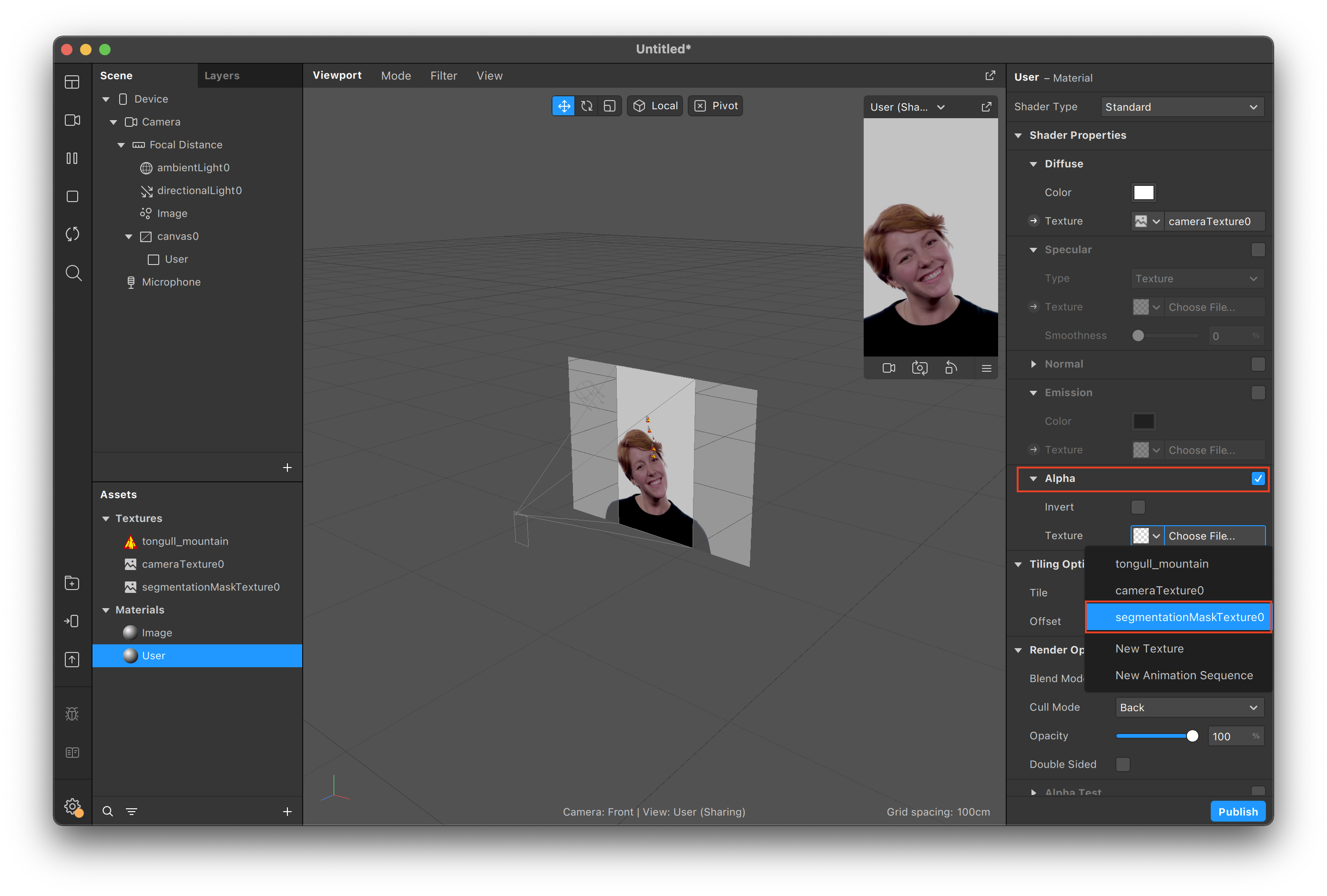

    • Materialの詳細にあるAlphaにチェックを入れ、AlphaのTextureからsegmentationMaskTexture0を選択する


11. 完成！

    • 明るさが気になる場合はDirectionalLightをIntensityを調節してみてください！

画像の比率を変更する

SparkARでは画像が強制的に正方形になってしまうので、見た目が少し変わってしまうこともあります。
元々縦横比が同じ画像を用意すれば問題解決なのですが、使いたい画像がどうしても長方形になってしまう場合、下記を試してみてください！

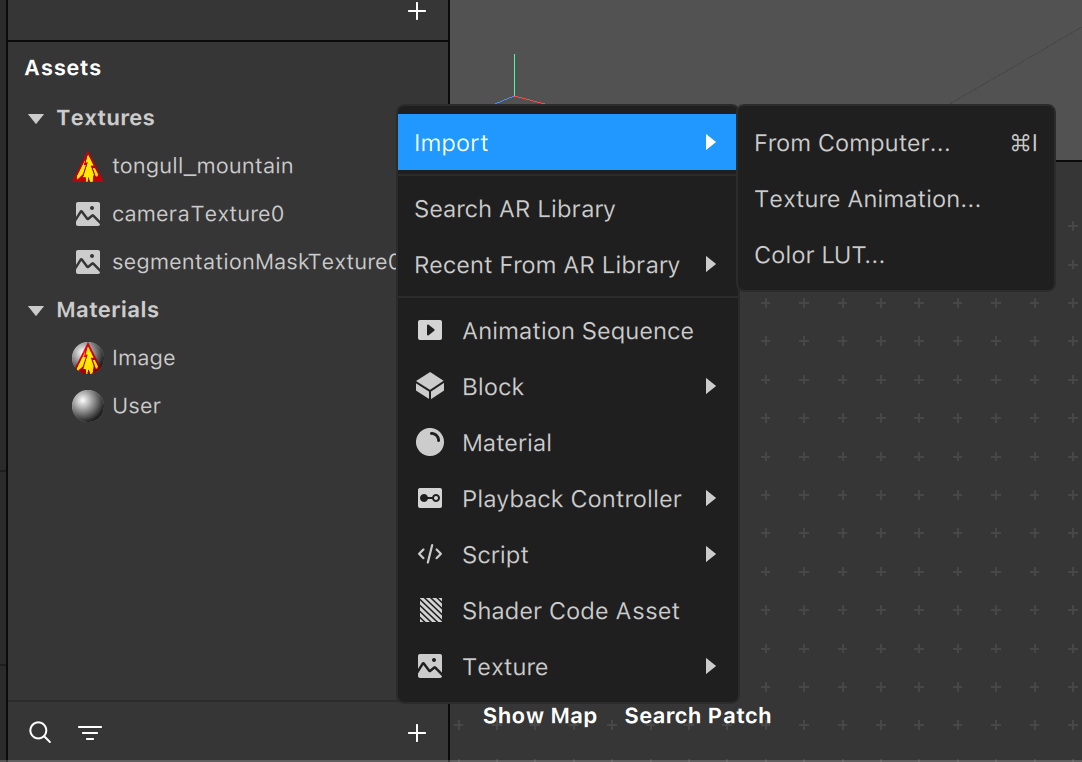

1. 下記サイトのPatchをインストールし、SparkARヘ読み込む
   https://www.npmjs.com/package/sparkar-autofit?activeTab=readme

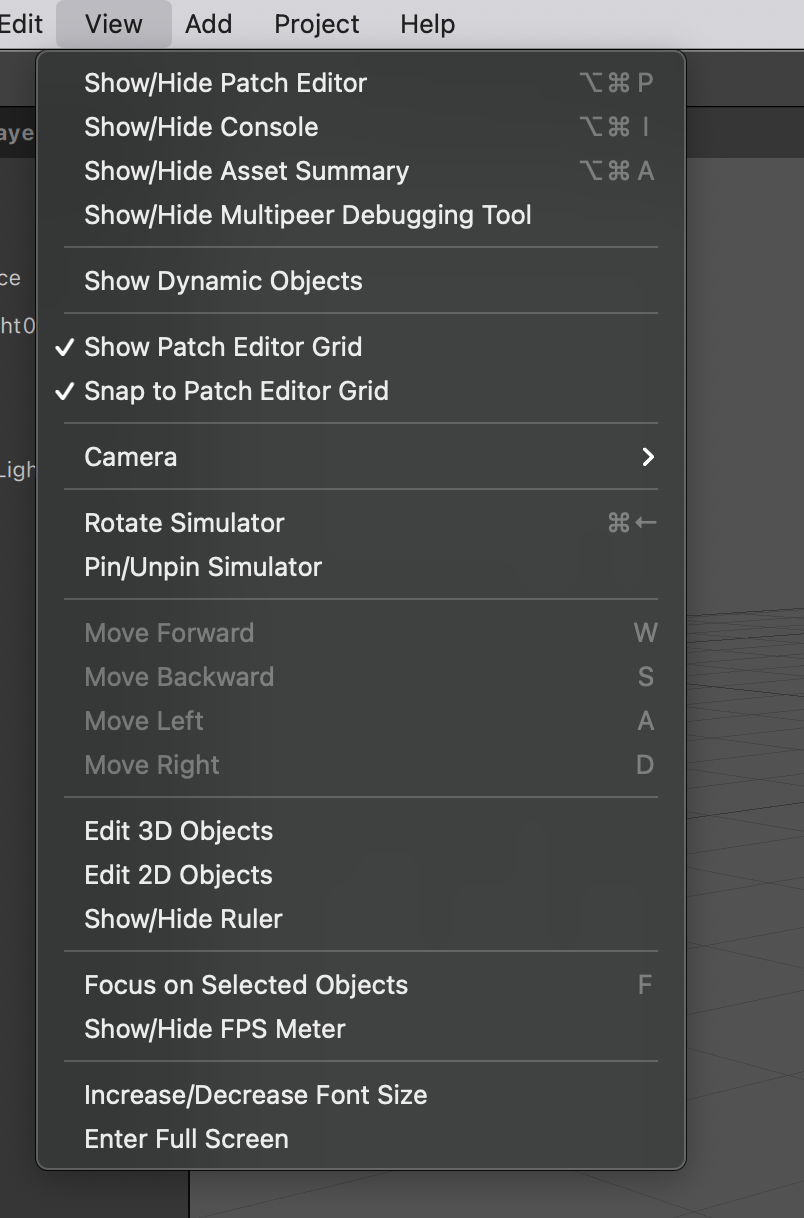

2. 上のタブの「View」から「Show/Hide Patch Editor」を選択し、Patch Editorを表示させる

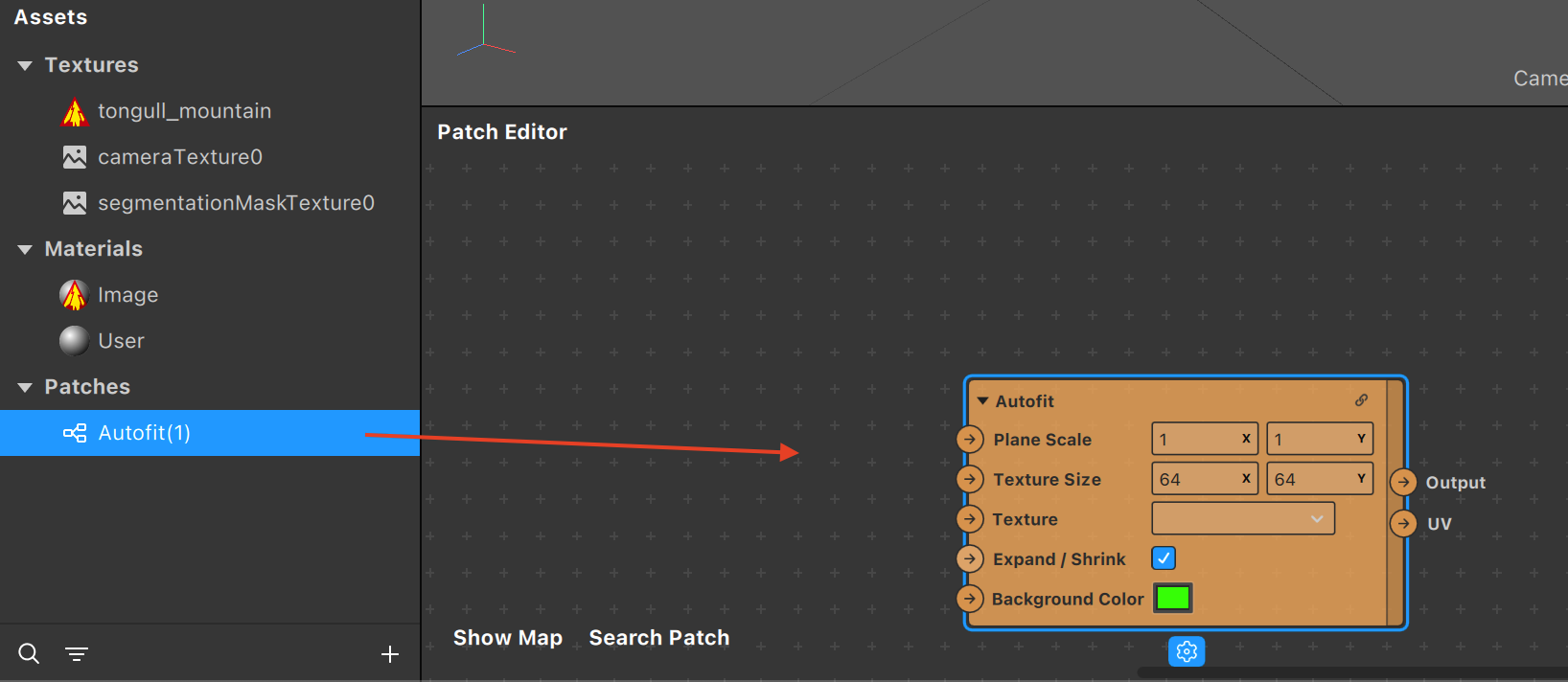

3. PatchをPatch Editorへドラッグ&ドロップ

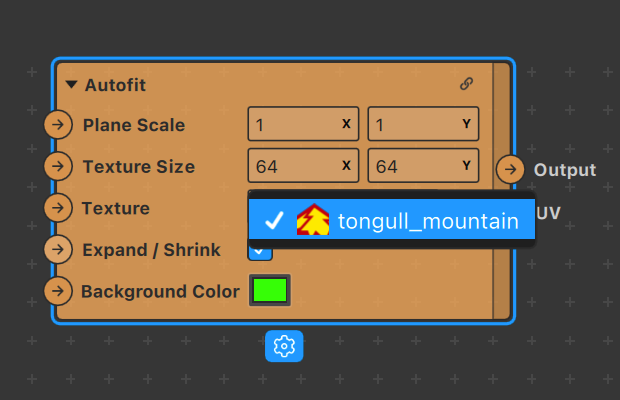

4. Textureを該当する画像に変更する

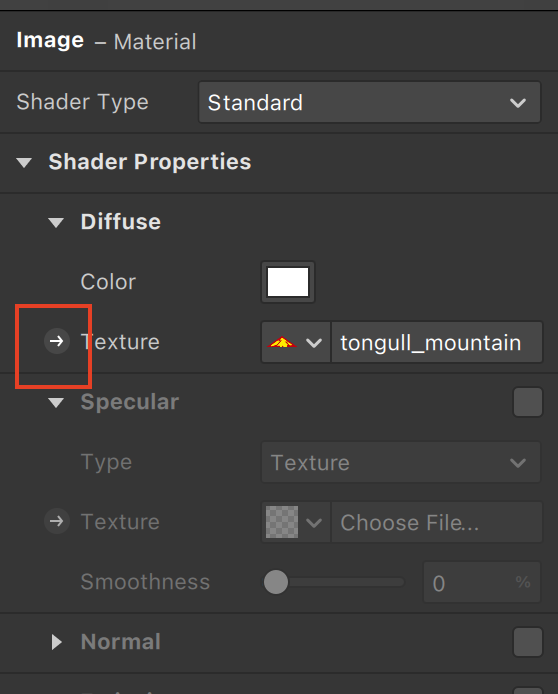

5. 該当するマテリアルのTextureの横にある「→」を押して、Patch Editorに表示させる

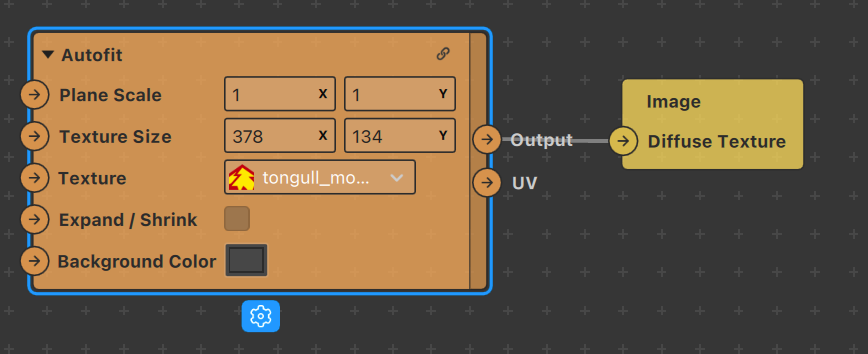

6. 二つのPatchを繋いで、サイズと表示を変更する

   • Texture Sizeでサイズ変更
   • Expand/Shrinkのチェックを外す
   • BackGround Colorを透明にする


7. 完成！

参考にさせていただいた記事

https://www.npmjs.com/package/sparkar-autofit?activeTab=readme
https://youtu.be/Vy6u4Dmpl7g
