Node-RED チュートリアル はじめてのフロー

Last updated at Posted at 2021-04-16

Node-RED の最初のチュートリアルです。公式ドキュメント はじめてのフロー を画像つきで書いてみました。

セットアップ

  1. Node.jsをインストール。
  2. Node-REDNode.jsにインストールする。(”ローカルでNode-REDを実行する : Node-RED日本ユーザ会" を参考に)
$ npm init
# (yes) to all

$ npm install -g node-red
  1. Node-RED を起動し、ブラウザで開く
$ node-red
$ open http://localhost:1880

チュートリアルを実施

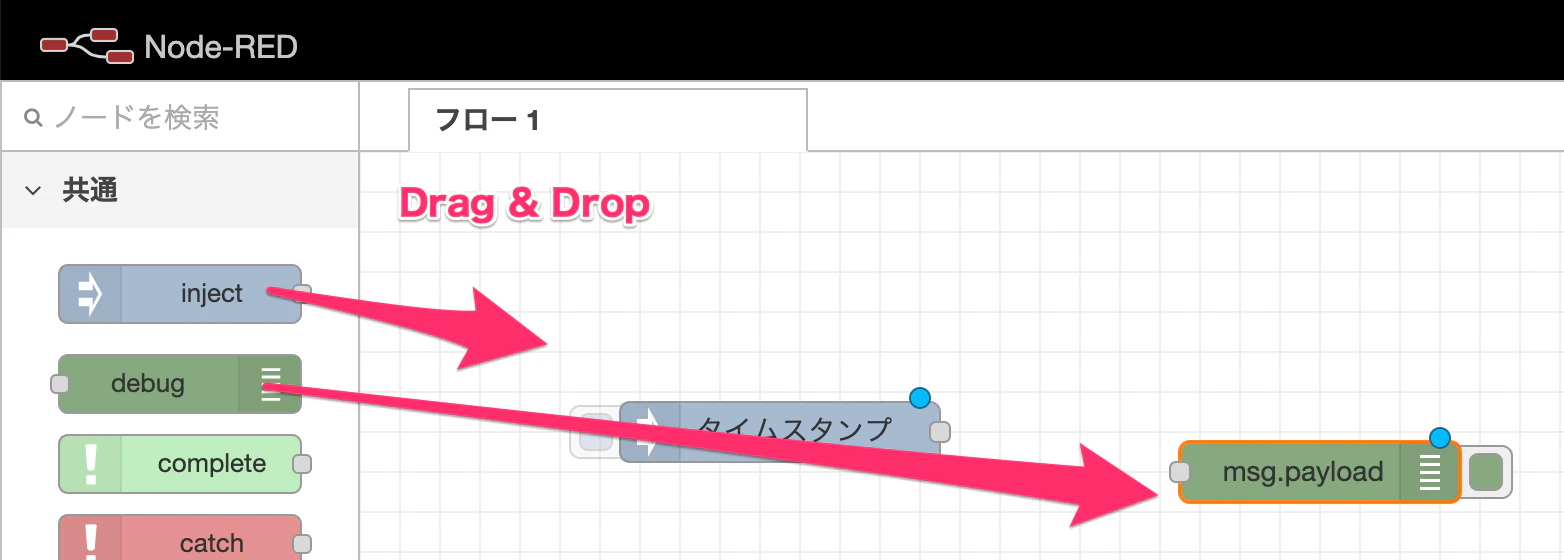

  1. Injectノード, デバッグノードをフローに追加

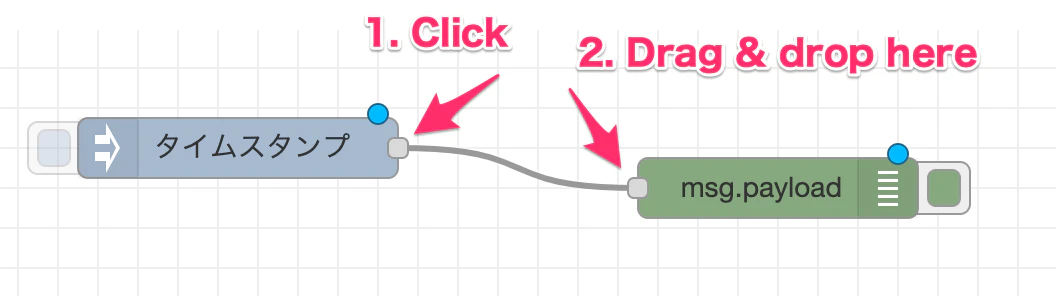

  2. Injectノードから Debug Node にワイヤを接続する

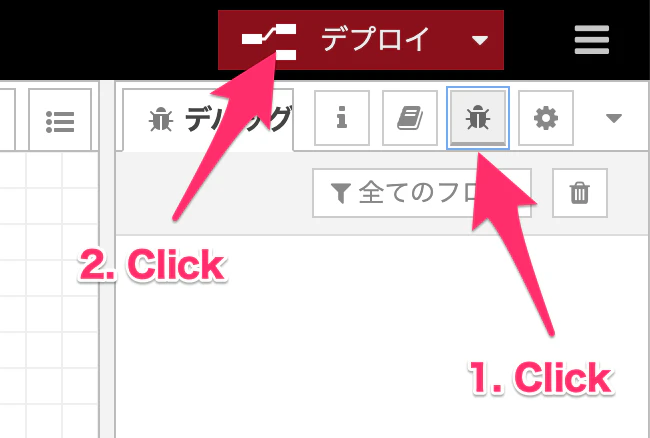

  3. 右サイドバーのデバッグタブを表示し、デプロイボタンをクリックする

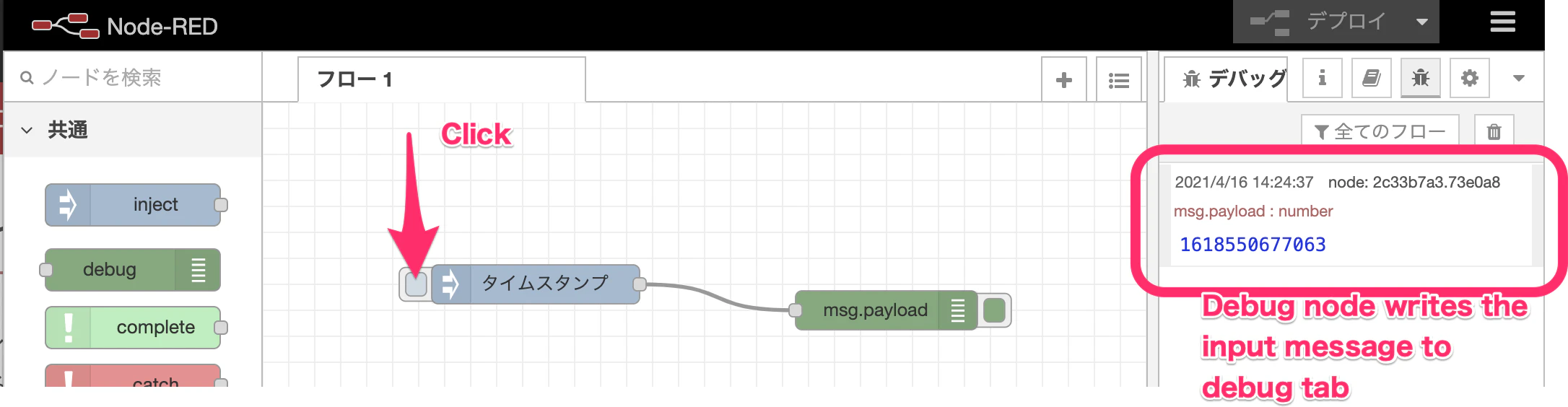

  4. Injectノードの左側にあるボタンをクリックすると、その時点のタイムスタンプがmsg オブジェクトに載せられて、デバッグノードに流れ着く。Debugノードは流れ着いたmsgオブジェクトをデバッグタブに書き込む。

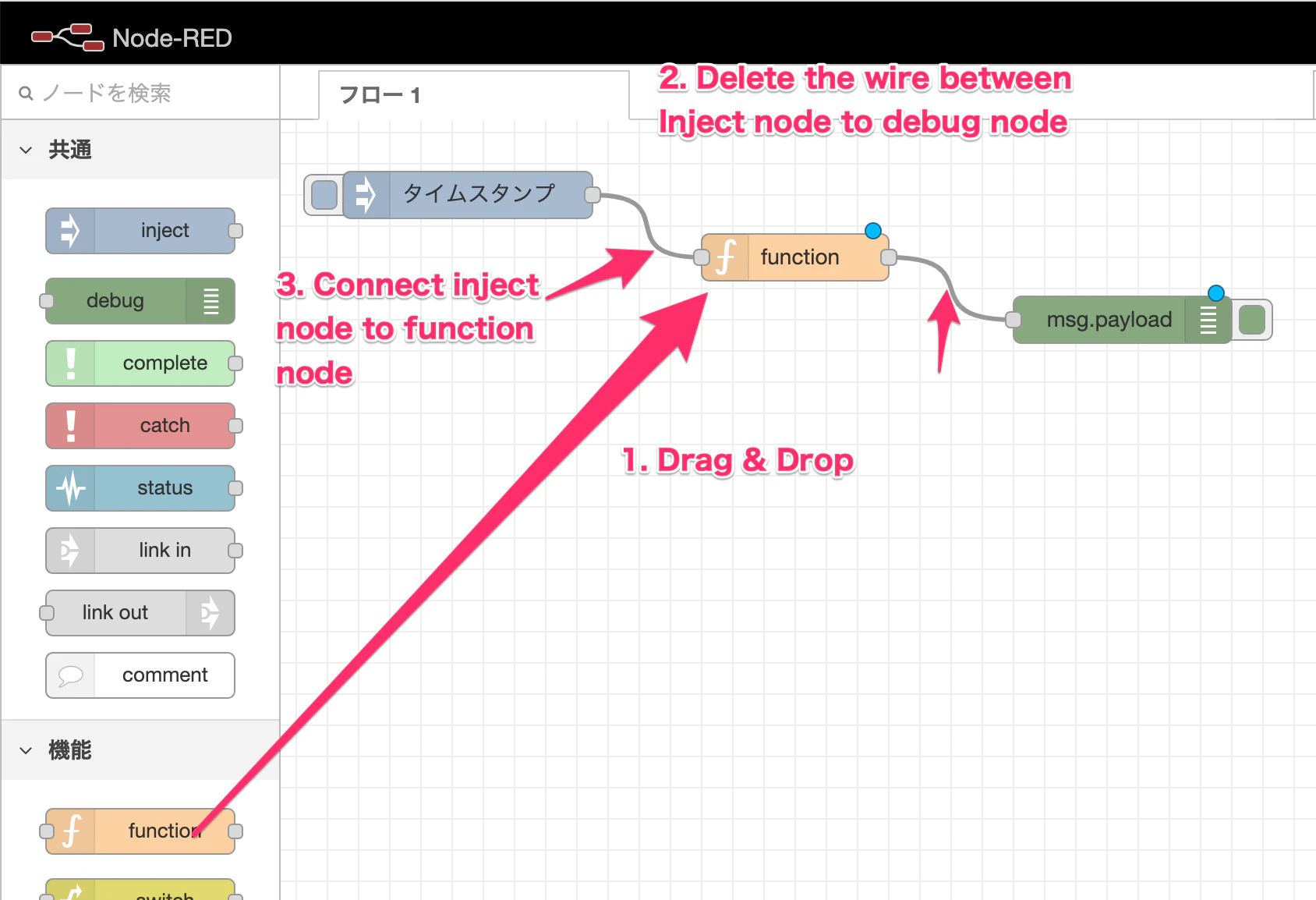

  5. InjectノードとDebugノードの間のワイヤを削除、functionノードを挿入し、インジェクトノードとデバッグノードと接続する。

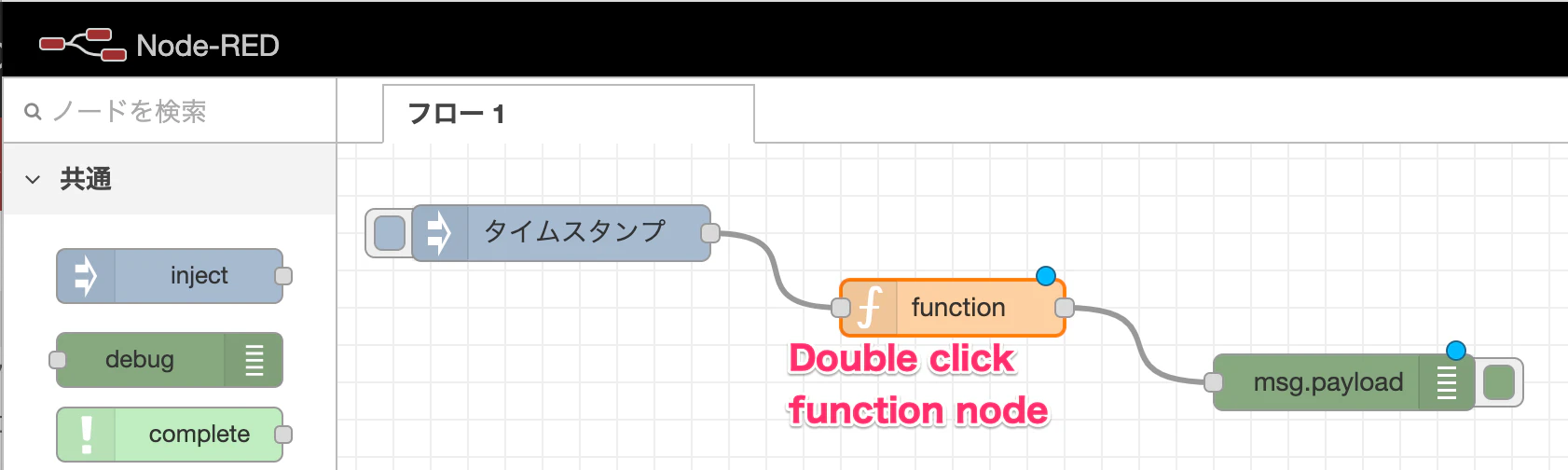

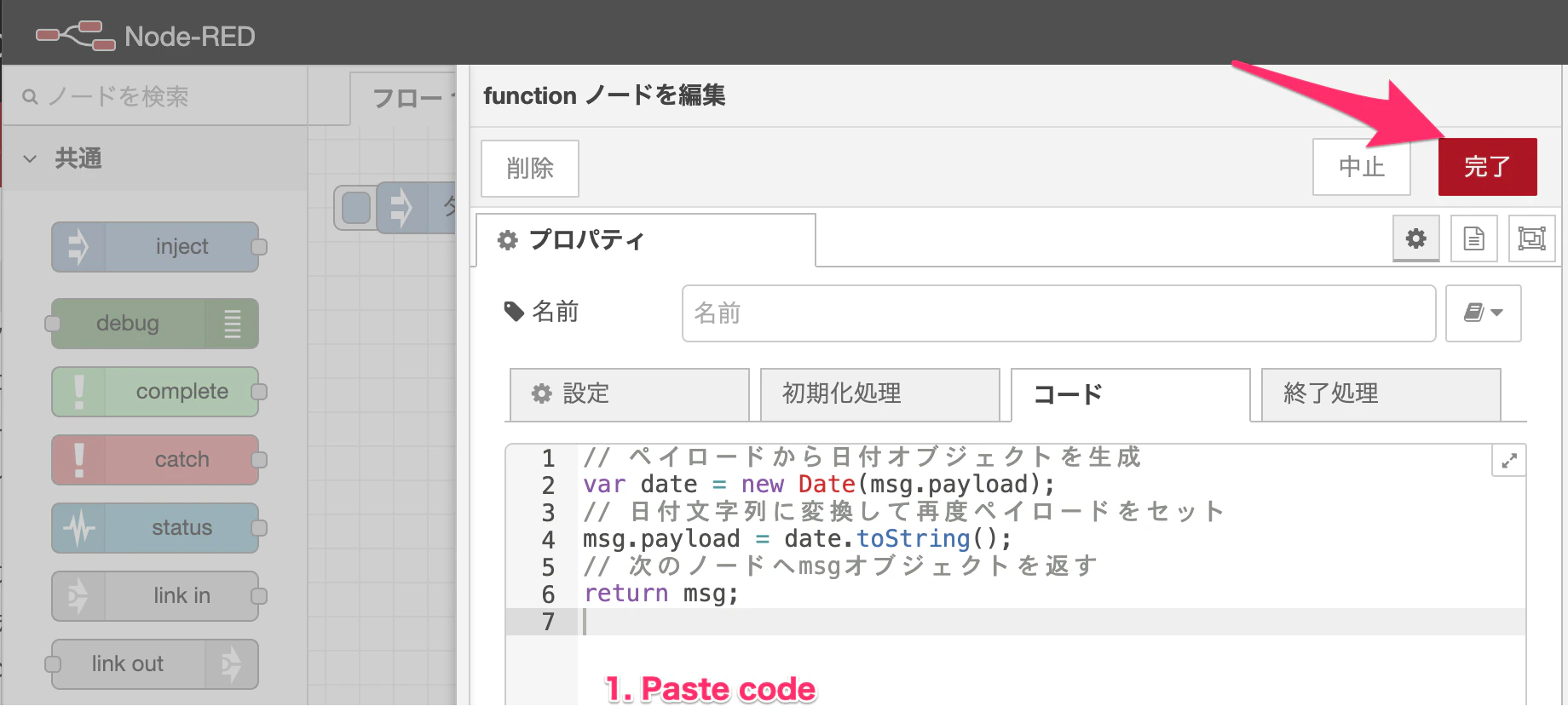

  6. functionノードにJavascriptのコードをコピペする。タイムスタンプのメッセージは、unix time の整数から、x年x月x日という人間に見やすい文字列に変換される。

// ペイロードから日付オブジェクトを生成
var date = new Date(msg.payload);
// 日付文字列に変換して再度ペイロードをセット
msg.payload = date.toString();
// 次のノードへmsgオブジェクトを返す
return msg;
```

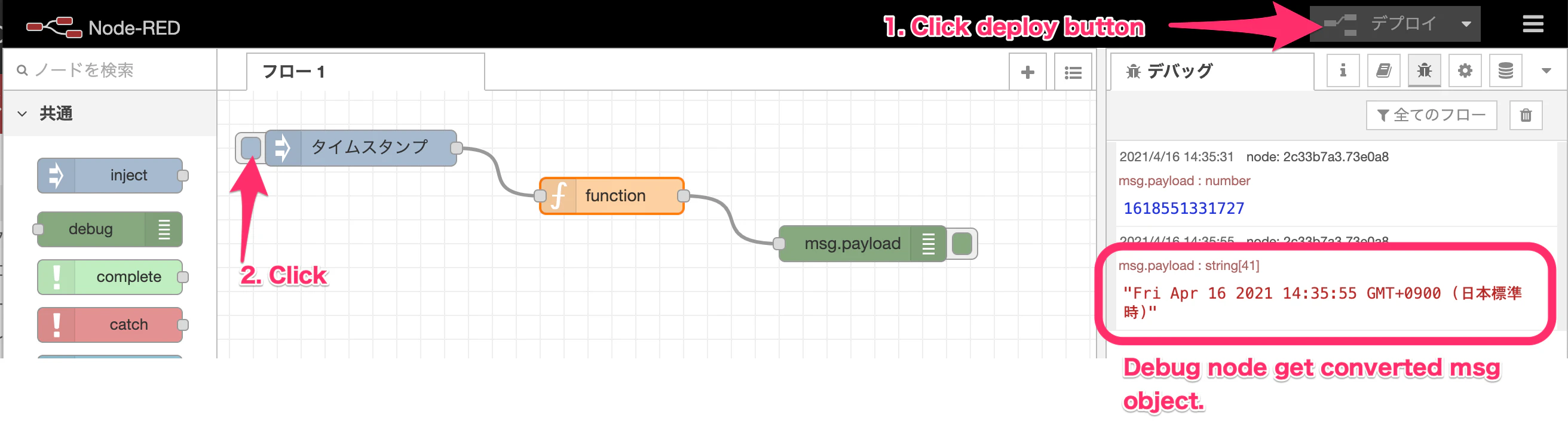

  1. デプロイして、もう一度フローを実行すると、デバッグタブの表示が変わっている。

続きは Node-RED チュートリアル はじめてのフロー (フローのインポートとエクスポート)
