LSI 9211-8I 互換RAIDボード使用メモ

Posted at

やりたいこと

  • アマゾンで新品で手に入るLSI 9211-8I互換RAIDカードを使う
  • レガシーBIOS非対応、UEFIオンリーのマザーボードで使う
  • ハードウェアRAIDモードで使う
  • SSD2枚でRAID1を組む
  • その上にProxmoxを乗せる

デバイスの入手

・10GtekのMiniSASタイプのボードを買った
10Gtek Internal PCI Express SAS/SATA HBA RAID Controller Card、8ポート6Gb /s、LSI SAS2008ボード（チップ）実装、LSI 9211-8I相当

オプションブートROMからの設定

結論から言えば、UEFIのみのマザーボードでは設定できなかった。
ファームやBIOS書き換えも試したが、結局無理という結論。
ネット上には、IRファームというRAID機能を殺したファームが存在し、それを入れる記事などもあったが、今回は関係ないので省略。

結局のところ、RAID領域にOSを入れるには適当なOSを入れて設定したあとに入れなおすしかないっぽい。

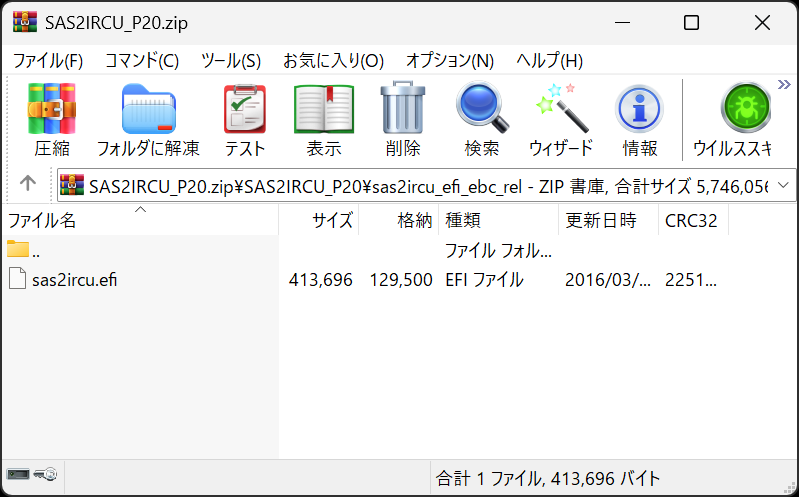

sas2ircuのZIPファイルを見たらsas2ircu.efiというファイルが見えたので、OSを入れなくともefi shellみたいな環境で構成できるかも（未検証）


管理ソフトウェア

このボードは、sas2ircuという管理ツールを使う。
以下からダウンロードできる

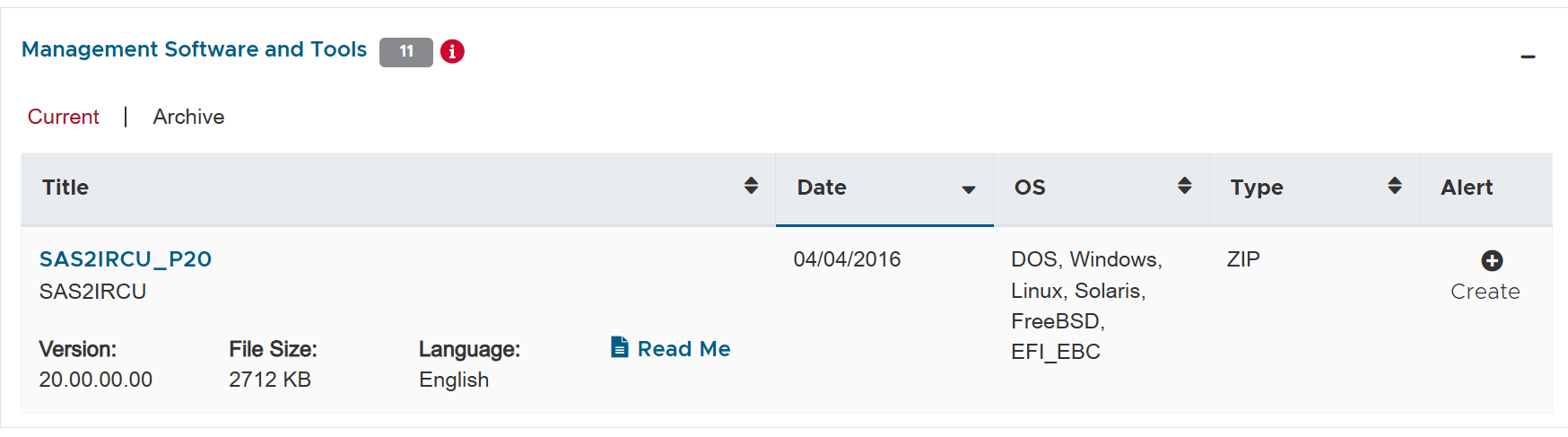

そうするとManagement Software and Toolsの欄にSAS2IRCUというのがあるのでダウンロードする

このツールについて日本語での解説記事があまりないのだけれど、以下を発見
また、それほど難しくはないのでコマンドヘルプでも代用可能

sas2ircuについて

長いので各見出しを展開して表示してください。

HELP
root@pve:~# sas2ircu
LSI Corporation SAS2 IR Configuration Utility.
Version 20.00.00.00 (2014.09.18)
Copyright (c) 2008-2014 LSI Corporation. All rights reserved.

SAS2IRCU: No command specified.
  sas2ircu <controller #> <command> <parameters> ...
    where <controller #> is:
      Number between 0 and 255
    where <command> is:
      DISPLAY    - display controller, volume and physical device info
      LIST       - Lists all available LSI adapters (does not need ctlr #>
      CREATE     - create an IR volume
      DELETE     - Delete entire RAID configuration on the selected controller
      DELETEVOLUME  - Delete a specific RAID Volume on the selected controller
      HOTSPARE   - make drive a hot spare
      STATUS     - display current volume status info
      SETOFFLINE - set the physical disk to OFFLINE state
      SETONLINE  - set the physical disk to ONLINE state
      CONSTCHK   - Start Consistency Check operation on the specified IR Volume
      ACTIVATE   - Activate an Inactive IR volume
      LOCATE     - Locate a disk drive on an enclosure
      LOGIR      - Upload or Clear IR Log data
      BOOTIR     - Select an IR Boot Volume as primary boot device
      BOOTENCL   - Select an Enclosure/Bay as primary boot device
      ALTBOOTIR     - Select an IR Boot Volume as alternate boot device
      ALTBOOTENCL   - Select an Enclosure/Bay as alternate boot device
      HELP       - Display help information
    where <parameters> are:
      Command specific values; enter "sas2ircu <controller #> <command>"
      to get command specific help
ディスク情報の表示
root@pve:~# sas2ircu 0 display
LSI Corporation SAS2 IR Configuration Utility.
Version 20.00.00.00 (2014.09.18)
Copyright (c) 2008-2014 LSI Corporation. All rights reserved.

Read configuration has been initiated for controller 0
------------------------------------------------------------------------
Controller information
------------------------------------------------------------------------
  Controller type                         : SAS2008
  BIOS version                            : 7.39.02.00
  Firmware version                        : 20.00.06.00
  Channel description                     : 1 Serial Attached SCSI
  Initiator ID                            : 0
  Maximum physical devices                : 255
  Concurrent commands supported           : 1720
  Slot                                    : 1
  Segment                                 : 0
  Bus                                     : 1
  Device                                  : 0
  Function                                : 0
  RAID Support                            : Yes
------------------------------------------------------------------------
IR Volume information
------------------------------------------------------------------------
IR volume 1
  Volume ID                               : 286
  Status of volume                        : Okay (OKY)
  Volume wwid                             : 0aeb29e1653736bd
  RAID level                              : RAID1
  Size (in MB)                            : 1951000
  Physical hard disks                     :
  PHY[0] Enclosure#/Slot#                 : 1:0
  PHY[1] Enclosure#/Slot#                 : 1:1
------------------------------------------------------------------------
Physical device information
------------------------------------------------------------------------
Initiator at ID #0

Device is a Hard disk
  Enclosure #                             : 1
  Slot #                                  : 0
  SAS Address                             : 4433221-1-0300-0000
  State                                   : Optimal (OPT)
  Size (in MB)/(in sectors)               : 1953514/4000797359
  Manufacturer                            : ATA
  Model Number                            : Patriot P220 204
  Firmware Revision                       : 404
  Serial No                               : ---------------
  GUID                                    : 5000000000000001
  Protocol                                : SATA
  Drive Type                              : SATA_SSD

Device is a Hard disk
  Enclosure #                             : 1
  Slot #                                  : 1
  SAS Address                             : 4433221-1-0200-0000
  State                                   : Optimal (OPT)
  Size (in MB)/(in sectors)               : 1953514/4000797359
  Manufacturer                            : ATA
  Model Number                            : Patriot P220 204
  Firmware Revision                       : 404
  Serial No                               : ------------------
  GUID                                    : 5000000000000001
  Protocol                                : SATA
  Drive Type                              : SATA_SSD
------------------------------------------------------------------------
Enclosure information
------------------------------------------------------------------------
  Enclosure#                              : 1
  Logical ID                              : 56c92bf0:000390f0
  Numslots                                : 8
  StartSlot                               : 0
------------------------------------------------------------------------
SAS2IRCU: Command DISPLAY Completed Successfully.
SAS2IRCU: Utility Completed Successfully.
RAID1アレイの作成

もう作ってしまったのでコマンドだけ。

sas2ircu 0 create raid1 max 1:0 1:1

1:0とか1:1というのは、sas2ircu 0 displayコマンドで表示されたEnclosureとSlotのことです。
詳細は、sas2ircu 0 createなどコマンドを途中まで入れて実行するとヘルプが表示されます。
個人的にですが、後々ディスクが故障して他メーカーの同容量にしたとき、微妙に容量が足りずにリビルドできないのを防ぐために1GBぐらい小さく構築しました。
構築できる最大容量はsas2ircu 0 displayコマンドでSize (in MB)/(in sectors)のところに書いてあります。
maxの代わりにここ表示されたMB-1000ぐらいの容量にしました。

root@pve:~# sas2ircu 0 create
LSI Corporation SAS2 IR Configuration Utility.
Version 20.00.00.00 (2014.09.18)
Copyright (c) 2008-2014 LSI Corporation. All rights reserved.

SAS2IRCU: Incorrect number of command line parameters for 'CREATE' command!
  The format of the CREATE command is
    sas2ircu <controller #> create <volume type> <size>
    <Encl:Bay> [Volume Name] [EnablePI][noprompt]
      where <controller #> is:
          A controller number between 0 and 255.
      where <volume type> is:
          The type of the volume to create and is either RAID1 (or)
          RAID1E (or) RAID0 (or) RAID10.
      where <size> is:
          The size of the RAID volume in Mbytes or 'MAX' for the maximum size available.
      where <Encl:Bay> is:
          A list of Encl:Bay pairs identifying the disk drives you
          wish to include in the volume being created. If the volume type is
          'RAID1', the first drive will be selected as the primary and the
          second as the secondary drive.
          For a type 'RAID1' volume exactly 2 disks must be specified.
          For a type 'RAID1E' volume min of 3 disks must be specified.
          For a type 'RAID0' volume min of 2 disks must be specified.
          For a type 'RAID10' volume min of 4 disks must be specified.
      where [Volume Name] is an optional argument that can be used
          to identify a Volume with a user specified Alpha-numeric string
      where [EnablePI] is an optional argument that can be used
          to create a PI enabled volume
      where noprompt is an optional argument that eliminates
          warnings and prompts

SAS2IRCU: Error executing command CREATE.

ディスク異常でメール通知したい

ディスクに異常が発生したとき、何らかの通知が欲しいです
それについては以下に参考があったので、これをcronに登録して使わせてもらうことにします。
https://www.adminsehow.com/2014/08/send-email-alerts-if-perc-h200-raid-fails-in-linux/

#!/bin/bash
MAIL=mail@domain.com
RESULT=`sas2ircu 0 STATUS | grep Optimal`
if [ -z "$RESULT" ]; then
    echo "RAID ERROR ON SERVER" | mail -s 'Raid Error' "$MAIL"
    else echo "Raid is OK"
fi

※適切なメール送信サーバーを設定しないと外部へ送られないので注意
