@nemutas

【React】MediaPipe/Hands で手を検知する

Last updated at Posted at 2021-11-11

概要

googleから公開されているMediaPipeを使用して、ハンドトラッカーをReactで実装します。
実装例では、手の骨格と、両手の人差し指の間に円を描画しました。

https://nemutas.github.io/app-mediapipe-hands-demo/
output(video-cutter-js.com) (3).gif

あたりまえ体操ですが、Webカメラの接続が必要です。

ドキュメント

パッケージ

  • react - 17.0.2
  • typescript - 4.4.4
  • react-webcam - 6.0.0
  • @emotion/css - 11.5.0
  • @mediapipe/hands - 0.4.1635986972
  • @mediapipe/camera_utils - 0.3.1632432234
  • @mediapipe/drawing_utils - 0.3.1620248257

プロジェクトは、CRA（Create React App）で作成します。

npx create-react-app . --template typescript --use-npm

ReactでWebカメラを扱うためのパッケージをインストールします。

npm i react-webcam

スタイリングには、emotion/cssを使用しています。

npm i @emotion/css

MediaPipe関連のパッケージをインストールします。

npm i @mediapipe/hands @mediapipe/camera_utils @mediapipe/drawing_utils

@mediapipe/handsと@mediapipe/camera_utilsは必須です。
@mediapipe/drawing_utilsは、canvasへの描画を簡単にするものなので、必要に応じて入れます。

実装

実装例がgoogleのドキュメントにあるので、それを元にコーディングしました。

全体のコード

App.tsx
import React, { useCallback, useEffect, useRef, VFC } from 'react';
import Webcam from 'react-webcam';
import { css } from '@emotion/css';
import { Camera } from '@mediapipe/camera_utils';
import { Hands, Results } from '@mediapipe/hands';
import { drawCanvas } from '../utils/drawCanvas';

export const App: VFC = () => {
    const webcamRef = useRef<Webcam>(null)
    const canvasRef = useRef<HTMLCanvasElement>(null)
    const resultsRef = useRef<any>(null)

    /**
     * 検出結果（フレーム毎に呼び出される）
     * @param results
     */
    const onResults = useCallback((results: Results) => {
        resultsRef.current = results

        const canvasCtx = canvasRef.current!.getContext('2d')!
        drawCanvas(canvasCtx, results)
    }, [])

    // 初期設定
    useEffect(() => {
        const hands = new Hands({
            locateFile: file => {
                return `https://cdn.jsdelivr.net/npm/@mediapipe/hands/${file}`
            }
        })

        hands.setOptions({
            maxNumHands: 2,
            modelComplexity: 1,
            minDetectionConfidence: 0.5,
            minTrackingConfidence: 0.5
        })

        hands.onResults(onResults)

        if (typeof webcamRef.current !== 'undefined' && webcamRef.current !== null) {
            const camera = new Camera(webcamRef.current.video!, {
                onFrame: async () => {
                    await hands.send({ image: webcamRef.current!.video! })
                },
                width: 1280,
                height: 720
            })
            camera.start()
        }
    }, [onResults])

    /** 検出結果をconsoleに出力する */
    const OutputData = () => {
        const results = resultsRef.current as Results
        console.log(results.multiHandLandmarks)
    }

    const videoConstraints = {
        width: 1280,
        height: 720,
        facingMode: 'user'
    }

    return (
        <div className={styles.container}>
            {/* capture */}
            <Webcam
                audio={false}
                style={{ visibility: 'hidden' }}
                width={1280}
                height={720}
                ref={webcamRef}
                screenshotFormat="image/jpeg"
                videoConstraints={videoConstraints}
            />
            {/* draw */}
            <canvas ref={canvasRef} className={styles.canvas} />
            {/* output */}
            <div className={styles.buttonContainer}>
                <button className={styles.button} onClick={OutputData}>
                    Output Data
                </button>
            </div>
        </div>
    )
}

// ==============================================
// styles

const styles = {
    container: css`
        position: relative;
        width: 100vw;
        height: 100vh;
        overflow: hidden;
        display: flex;
        justify-content: center;
        align-items: center;
    `,
    canvas: css`
        position: absolute;
        width: 1280px;
        height: 720px;
        background-color: #fff;
    `,
    buttonContainer: css`
        position: absolute;
        top: 20px;
        left: 20px;
    `,
    button: css`
        color: #fff;
        background-color: #0082cf;
        font-size: 1rem;
        border: none;
        border-radius: 5px;
        padding: 10px 10px;
        cursor: pointer;
    `
}
utils/drawCanvas.ts
import { drawConnectors, drawLandmarks } from '@mediapipe/drawing_utils';
import { HAND_CONNECTIONS, NormalizedLandmarkListList, Results } from '@mediapipe/hands';

/**
 * cnavasに描画する
 * @param ctx canvas context
 * @param results 手の検出結果
 */
export const drawCanvas = (ctx: CanvasRenderingContext2D, results: Results) => {
    const width = ctx.canvas.width
    const height = ctx.canvas.height

    ctx.save()
    ctx.clearRect(0, 0, width, height)
    // canvas の左右反転
    ctx.scale(-1, 1)
    ctx.translate(-width, 0)
    // capture image の描画
    ctx.drawImage(results.image, 0, 0, width, height)
    // 手の描画
    if (results.multiHandLandmarks) {
        // 骨格の描画
        for (const landmarks of results.multiHandLandmarks) {
            drawConnectors(ctx, landmarks, HAND_CONNECTIONS, { color: '#00FF00', lineWidth: 1 })
            drawLandmarks(ctx, landmarks, { color: '#FF0000', lineWidth: 1, radius: 2 })
        }
        // 円の描画
        drawCircle(ctx, results.multiHandLandmarks)
    }
    ctx.restore()
}

/**
 *  人差し指の先端と人差し指の先端の間に円を描く
 * @param ctx
 * @param handLandmarks
 */
const drawCircle = (ctx: CanvasRenderingContext2D, handLandmarks: NormalizedLandmarkListList) => {
    if (handLandmarks.length === 2 && handLandmarks[0].length > 8 && handLandmarks[1].length > 8) {
        const width = ctx.canvas.width
        const height = ctx.canvas.height
        const [x1, y1] = [handLandmarks[0][8].x * width, handLandmarks[0][8].y * height]
        const [x2, y2] = [handLandmarks[1][8].x * width, handLandmarks[1][8].y * height]
        const x = (x1 + x2) / 2
        const y = (y1 + y2) / 2
        const r = Math.sqrt(Math.pow(x1 - x2, 2) + Math.pow(y1 - y2, 2)) / 2

        ctx.strokeStyle = '#0082cf'
        ctx.lineWidth = 3
        ctx.beginPath()
        ctx.arc(x, y, r, 0, Math.PI * 2, true)
        ctx.stroke()
    }
}

MediaPipeの設定

  • hands.setOptionsでは、検出の設定をしています。
    特に、maxNumHandsでは、一度に検出する手の数を指定しています。
App.tsx
hands.setOptions({
    maxNumHands: 2,
    modelComplexity: 1,
    minDetectionConfidence: 0.5,
    minTrackingConfidence: 0.5
})
  • cameraの設定では、描画範囲を揃える必要があります。
    実装例では、1280x720pxに揃えています。
App.tsx
const camera = new Camera(webcamRef.current.video!, {
    onFrame: async () => {
        await hands.send({ image: webcamRef.current!.video! })
    },
    width: 1280,
    height: 720
})
camera.start()

// ・・・
{/* capture */}
<Webcam
    audio={false}
    style={{ visibility: 'hidden' }}
    width={1280}
    height={720}
    ref={webcamRef}
    screenshotFormat="image/jpeg"
    videoConstraints={videoConstraints}
/>

検出結果のデータ構造

検出結果はフレーム単位で取得されるので、データ構造が見たい場合は、ボタンを用意して押したタイミングのデータをコンソールに出力するといいと思います。

App.tsx
/**
 * 検出結果（フレーム毎に呼び出される）
 * @param results
 */
const onResults = useCallback((results: Results) => {
    resultsRef.current = results
    // ・・・
}, [])

/** 検出結果をconsoleに出力する */
const OutputData = () => {
    const results = resultsRef.current as Results
    console.log(results.multiHandLandmarks)
}

// ・・・
{/* output */}
<div className={styles.buttonContainer}>
    <button className={styles.button} onClick={OutputData}>
        Output Data
    </button>
</div>

検出結果をみると、multiHandLandmarksは以下のような構造になっています。

Array(2)
    0: Array(21)
        0: {x: 0.2183218151330948, y: 0.18258927762508392, z: -5.6708209683620225e-8, visibility: undefined}
        1: {x: 0.2609894573688507, y: 0.23454424738883972, z: -0.05740904435515404, visibility: undefined}
        ・・・
        length: 21
        [[Prototype]]: Array(0)
    1: (21) [{…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}, {…}]
    length: 2
    [[Prototype]]: Array(0)

multiHandLandmarksは、検知された手と手の骨格の2次元配列になっています。

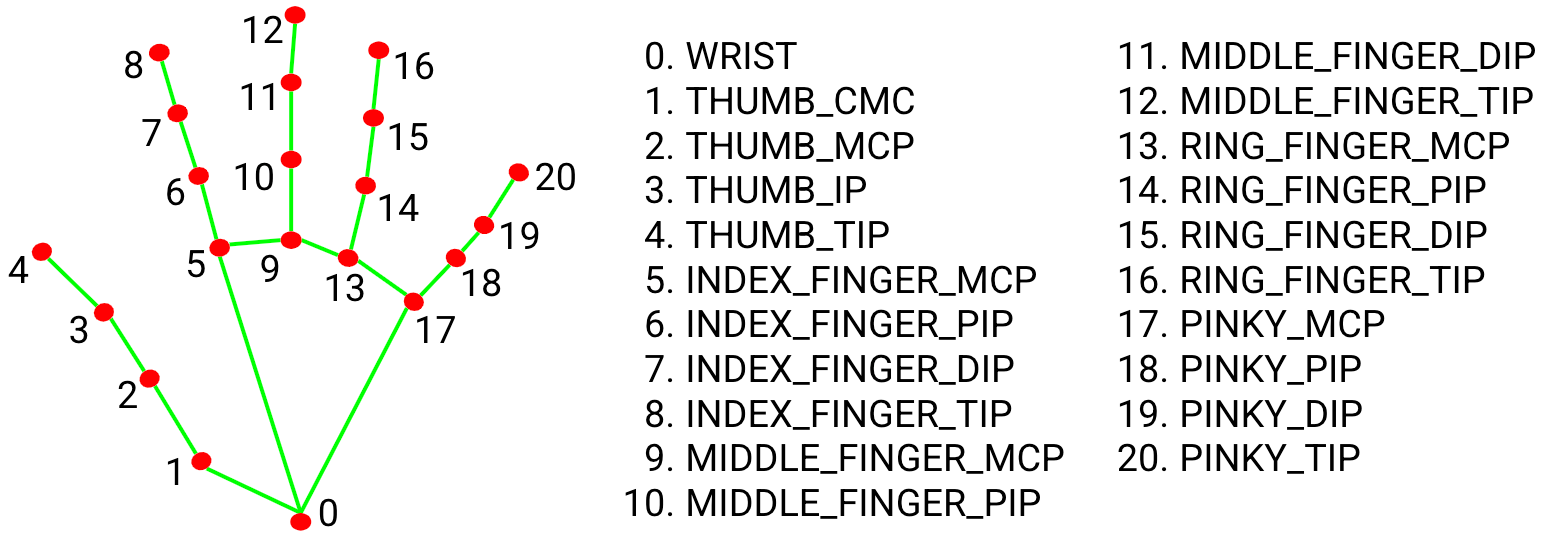

手の骨格の番号は、以下の対応付けになっています。


https://google.github.io/mediapipe/solutions/hands#hand-landmark-model

手の骨格のxy座標はそれぞれ、描画範囲に対して正規化された座標（0～1）を持っています。
z座標は、カメラからの距離になっています。

描画

手の骨格を描画している以下の2つの関数は、ユーティリティとして提供されています。

utils/drawCanvas.ts
drawConnectors(ctx, landmarks, HAND_CONNECTIONS, { color: '#00FF00', lineWidth: 1 })
drawLandmarks(ctx, landmarks, { color: '#FF0000', lineWidth: 1, radius: 2 })

人差し指の間の青い〇の描画では、正規化された座標をcanvasの座標に戻しています。
そして、人差し指の間の中点と円の半径を計算しています。

utils/drawCanvas.ts
const width = ctx.canvas.width
const height = ctx.canvas.height
const [x1, y1] = [handLandmarks[0][8].x * width, handLandmarks[0][8].y * height]
const [x2, y2] = [handLandmarks[1][8].x * width, handLandmarks[1][8].y * height]
const x = (x1 + x2) / 2
const y = (y1 + y2) / 2
const r = Math.sqrt(Math.pow(x1 - x2, 2) + Math.pow(y1 - y2, 2)) / 2

リポジトリ

参考
