Pyvista の Export scene as HTML 機能を使う

Last updated at Posted at 2023-11-17

Pyvista の Export scene as HTML 機能を使うと、可視化した 3D データをほかの人に見せやすいので、簡単に紹介します。

以下のデモのテスト環境

  • WIndows 11

  • Pyvista 0.42.3

  • Jupyterlab 4.0.2

  • ipywidgets 8.1.1

  • trame 3.3.0

概要

Jupyter lab 内で Pyvista 0.42.3 を使って、Plotter による 3D 可視化を行ったとき、ツールバーの右端に、 ”Export scene as HTML” というボタンがあります。(ドキュメントを見たところ 0.40 以降では存在していると推測します。)

この機能を使って生成した HTML をブラウザで開くと、 vtk.js を使って 3D オブジェクトを表示します。マウス操作で回転と拡大縮小ができるので、解析結果の可視化を人に渡して見せるのに使えます。つまり paraview や Python をインストールしていない人にも、3D のままのデータを見せることが簡単にできます。

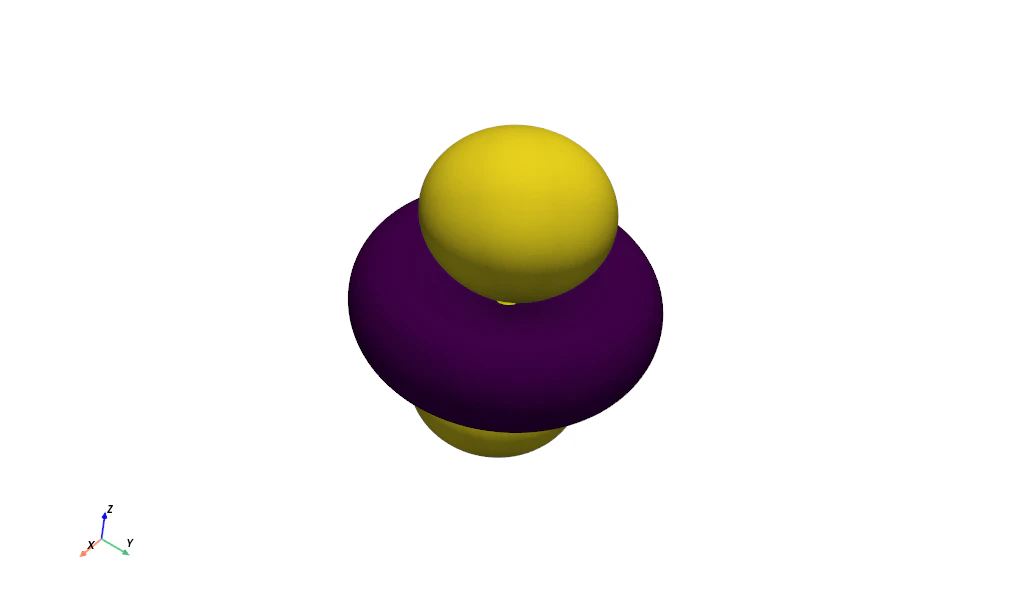

Pyvista の example を使って作ったものをご覧ください。(リンク先 GitHub pages の html ファイルは、マウス操作可能です)


このファイルを作るためのコード

Pyvista の使い方がわかっていれば、HTML ファイル生成は、メニュー操作だけです。

以下のコードを Jupyter lab の中で実行します。

import numpy as np

import pyvista as pv
from pyvista import examples

#%%
grid = examples.load_hydrogen_orbital(3, 2, 0)

#%%
eval_at = grid['real_wf'].max() * 0.1
contours = grid.contour(
    [eval_at],
    scalars=np.abs(grid['real_wf']),
    method='marching_cubes',
)
contours = contours.interpolate(grid)
contours.plot(
    smooth_shading=True,
    show_scalar_bar=False,
)

Jupyter lab 内に表示された図の上のメニューバーから、Export scene as HTML を選ぶと、html 形式のファイルを保存できます。

examples.load_hydrogen_orbital の機能については、help で確認してください。

help(examples.load_hydrogen_orbital)

以上です。

追記 2024/4/19

コードからもこの 3D scene を生成できます

import pyvista as pv
from pyvista import examples

mesh = examples.load_uniform()
pl = pv.Plotter(shape=(1, 2))
_ = pl.add_mesh(
    mesh, scalars='Spatial Point Data', show_edges=True
)
pl.subplot(0, 1)
_ = pl.add_mesh(
    mesh, scalars='Spatial Cell Data', show_edges=True
)

pl.export_html('pv.html')

linux の場合

以下の2つの方法のいずれかで、Display がない環境 (ターミナル接続、リモートデスクトップ接続) でも export_html 機能を利用できます。

  1. xvfb がインストールされていること(X11 の機能なので、たぶんインストールに管理者権限が必要)
  2. vtk ライブラリーの代わりに vtk-osmesa を利用する。1

この場合、ターミナル接続で pl.show() を呼ぶとハングします。
Jupyter lab 内では OK に見えますが、この動作確認部分は Windows 環境での仮のチェック結果です。

pip install pyvista[all,trame]
pip uninstall vtk -y
pip install --extra-index-url https://wheels.vtk.org vtk-osmesa

追記 2. 2024/11/19

vtk 9.4 から linux での Off screen 描画に vtk-osmesa は不要になったようです。2
まだ手元での確認はしていません。

  1. https://discourse.vtk.org/t/status-update-vtk-python-wheels/11212

  2. https://discourse.vtk.org/t//14583
