CH32V203 の USB ホスト・デバイス機能を使い、光るゲーミング USB ケーブルのように見えて実は光るパターンで情報漏えいするというおもしろデバイスを作ってみます。

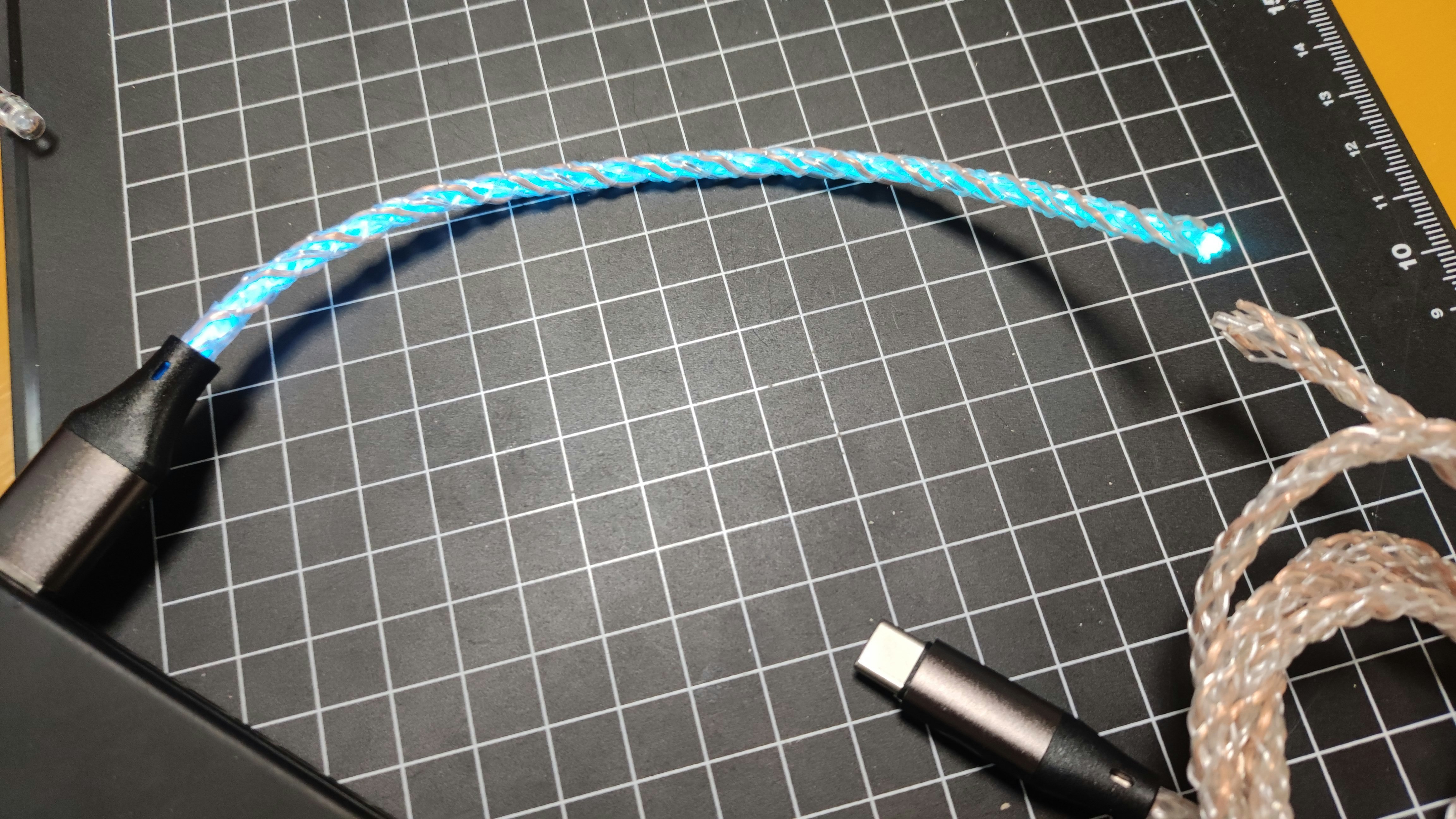

既存の光るケーブルをこのくらいでカット。

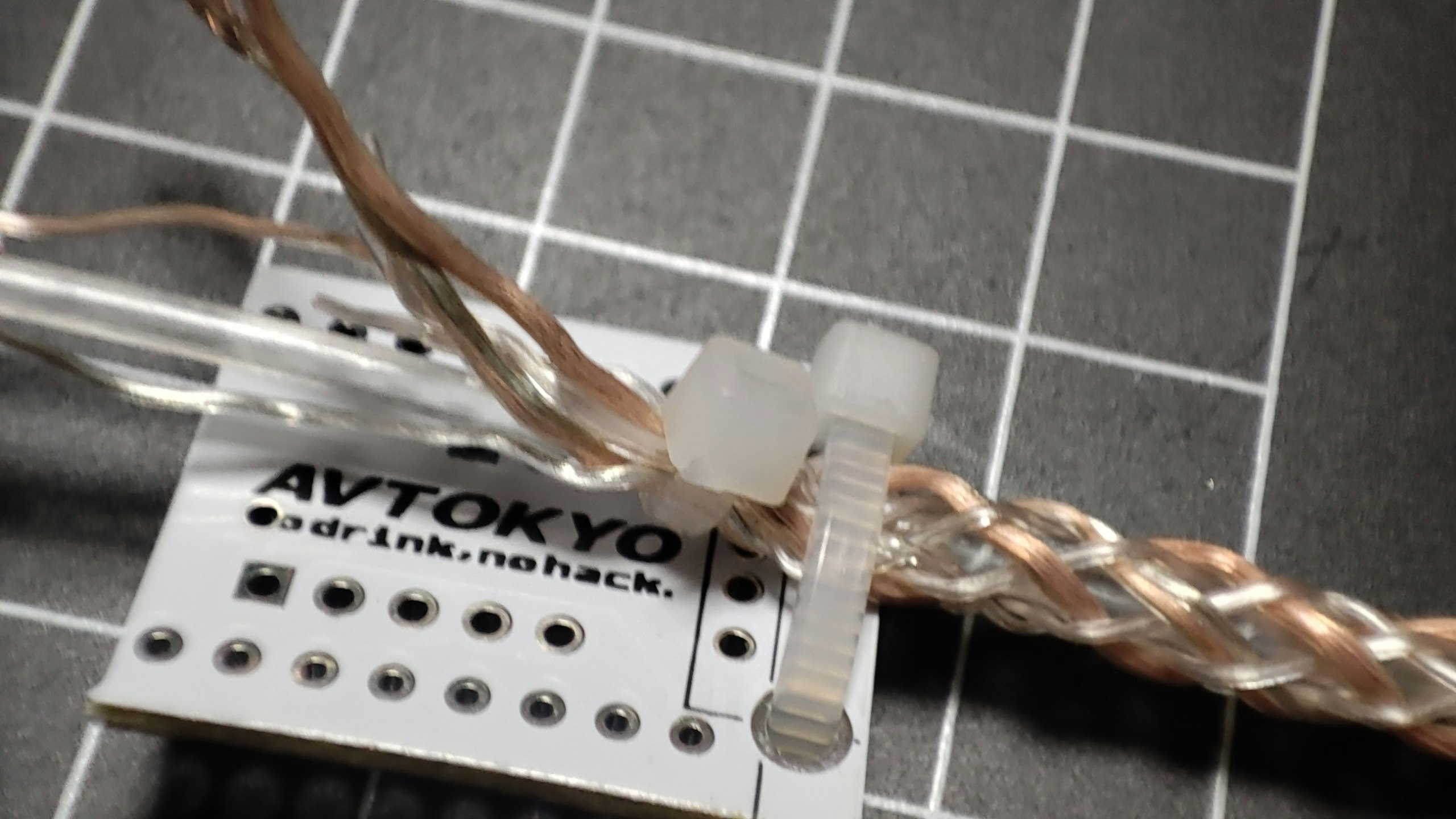

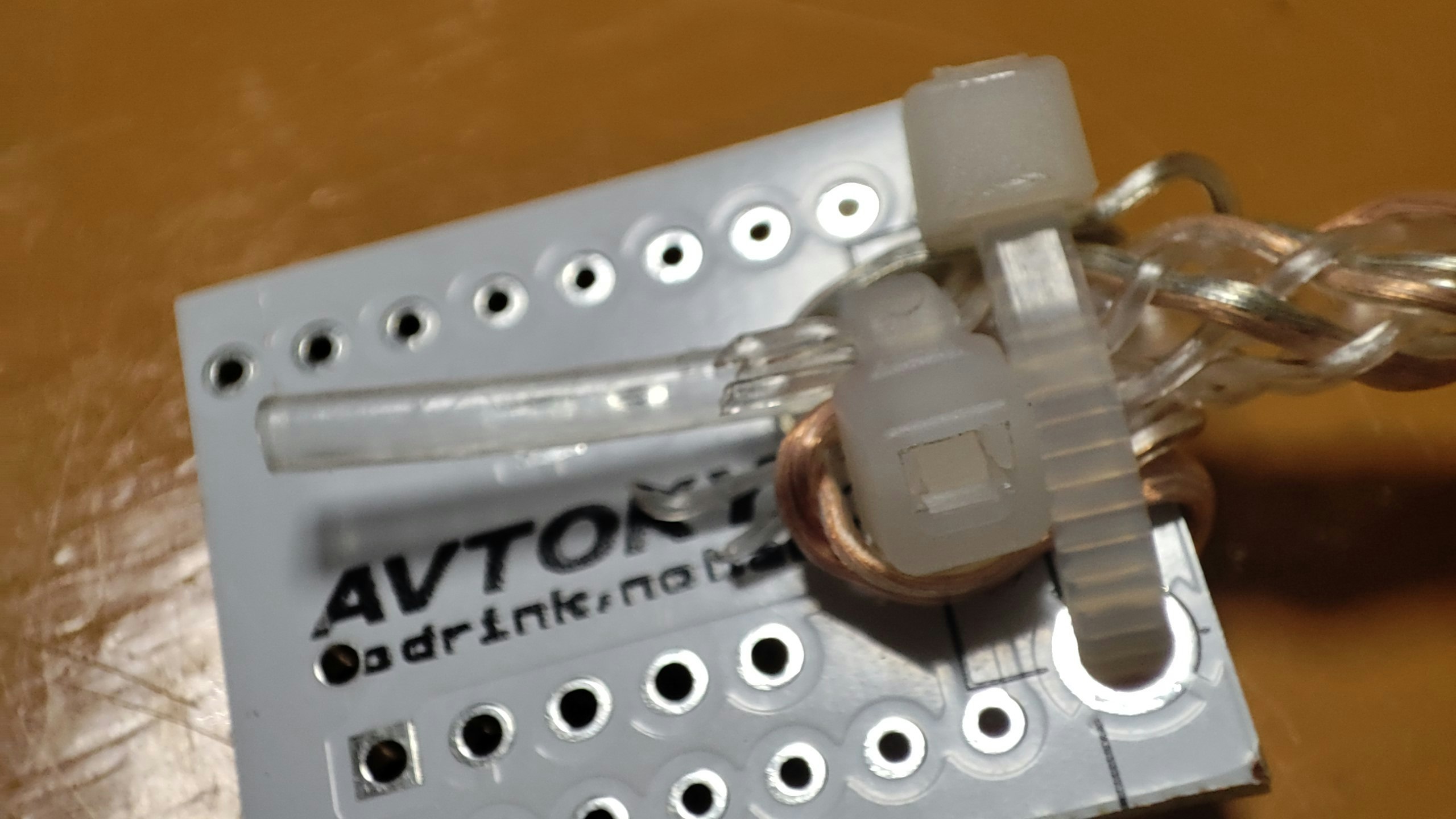

結束バンドでこのように基板に固定します。
ケーブルは、中央の光ロッド、電線4本、補強線数本からなります。補強線をカット、このようにまとめます。

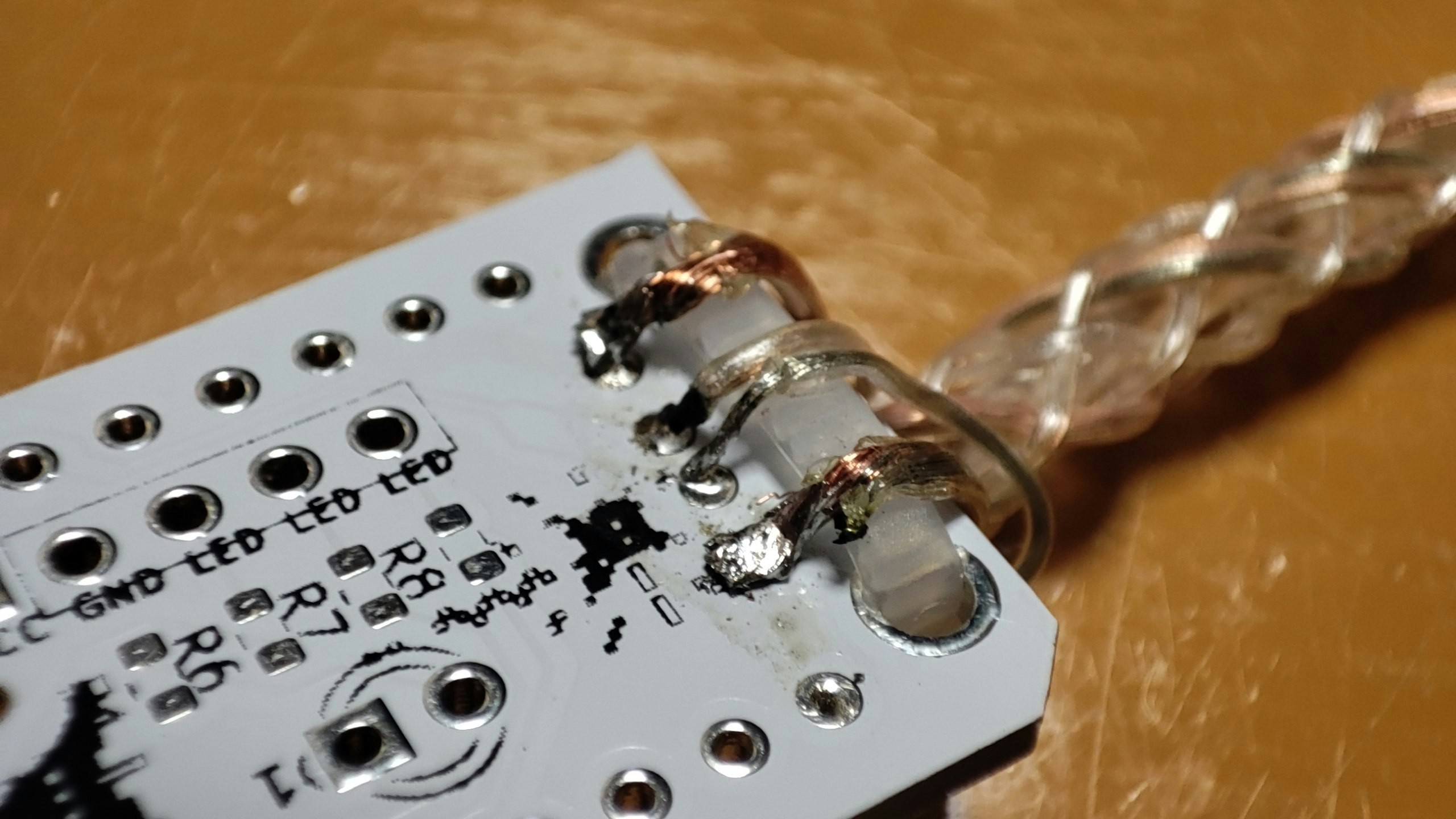

はんだづけ。
| 5V | D- | D+ | GND |
|---|---|---|---|
| 太銅 | 細銅 | 細銀 | 太銅銀 |

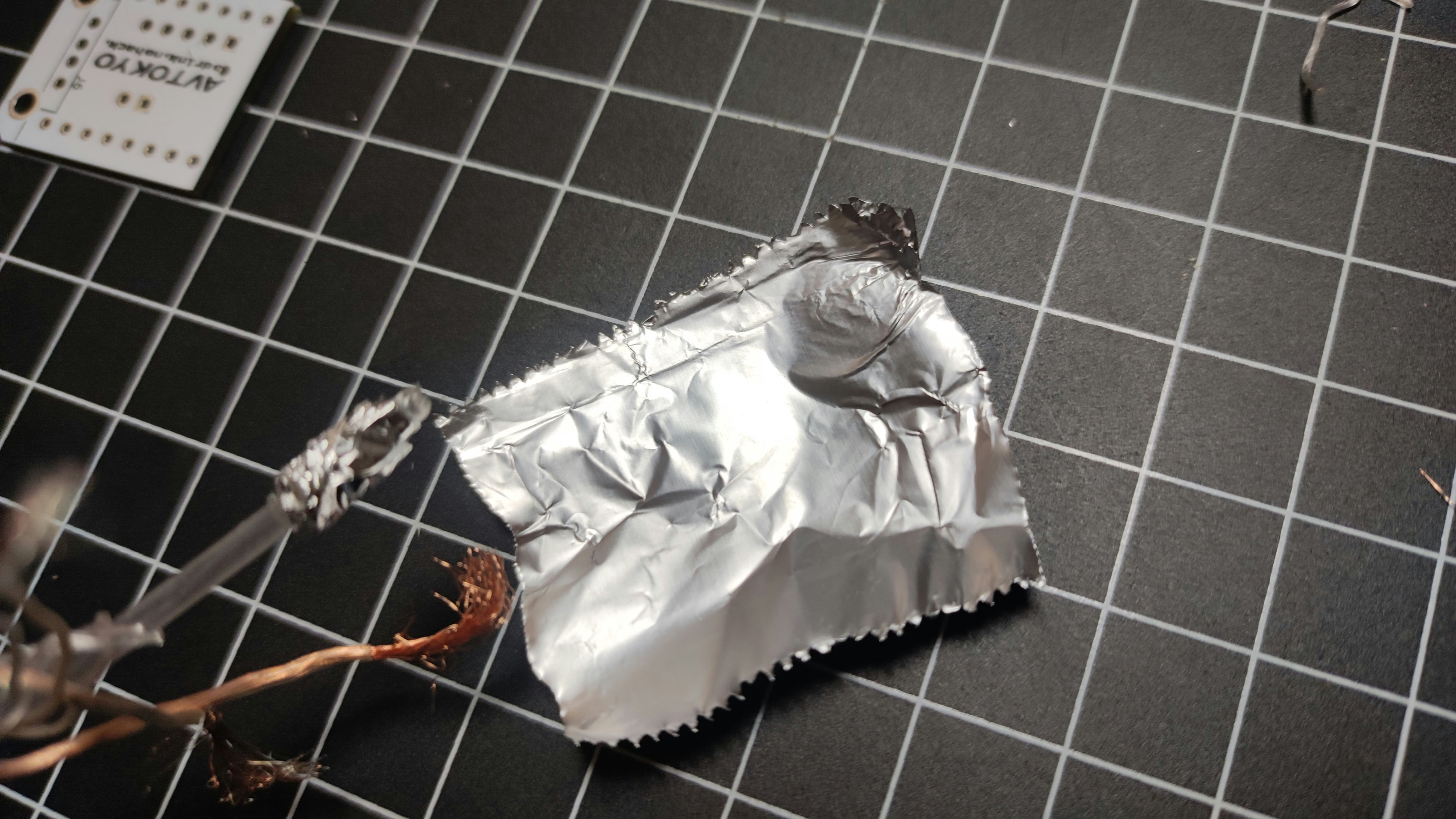

このくらいのアルミ箔を折りたたみ、光ロッドに巻き付けます。

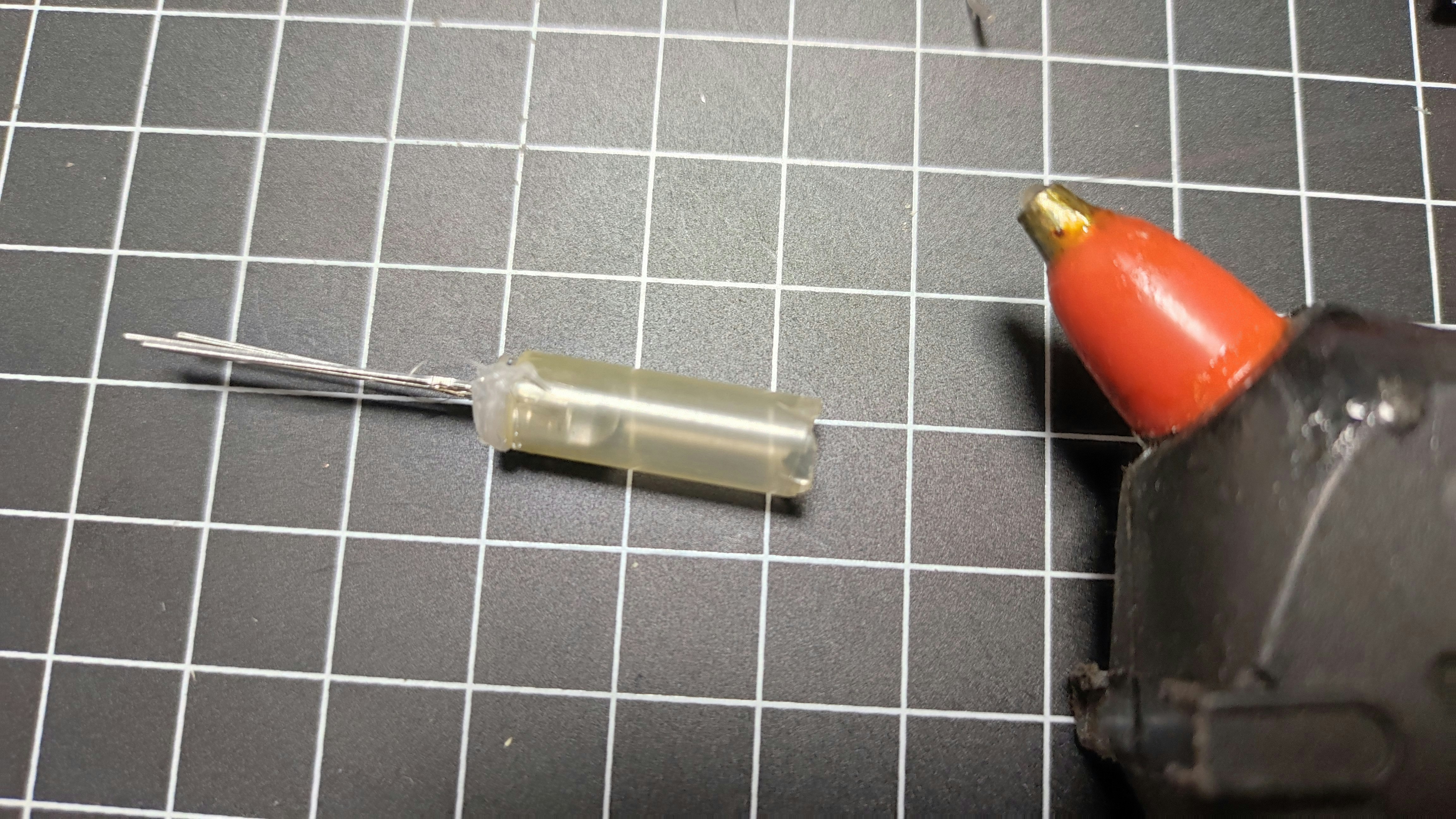

LED をチューブに固定

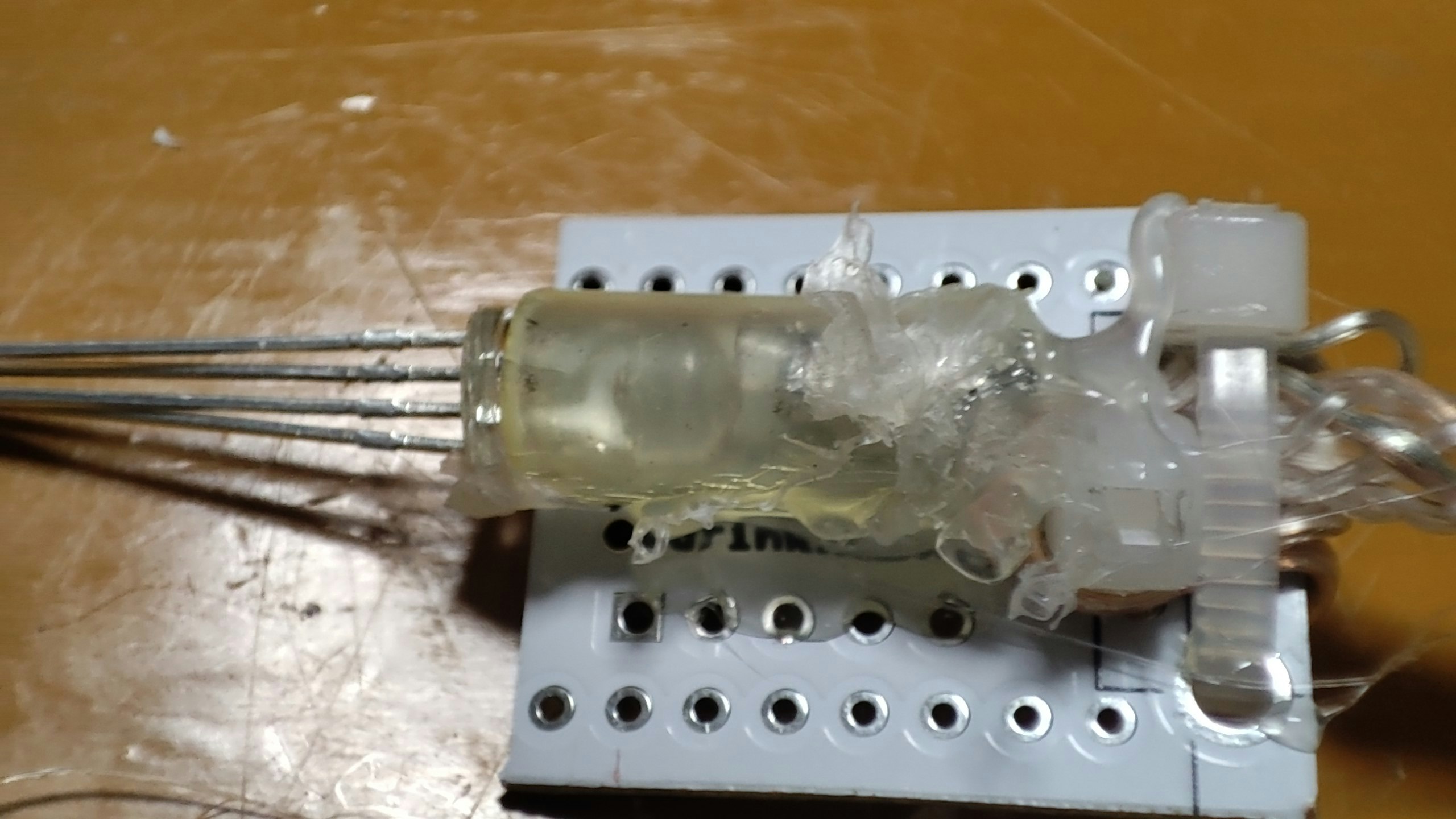

このように固定して

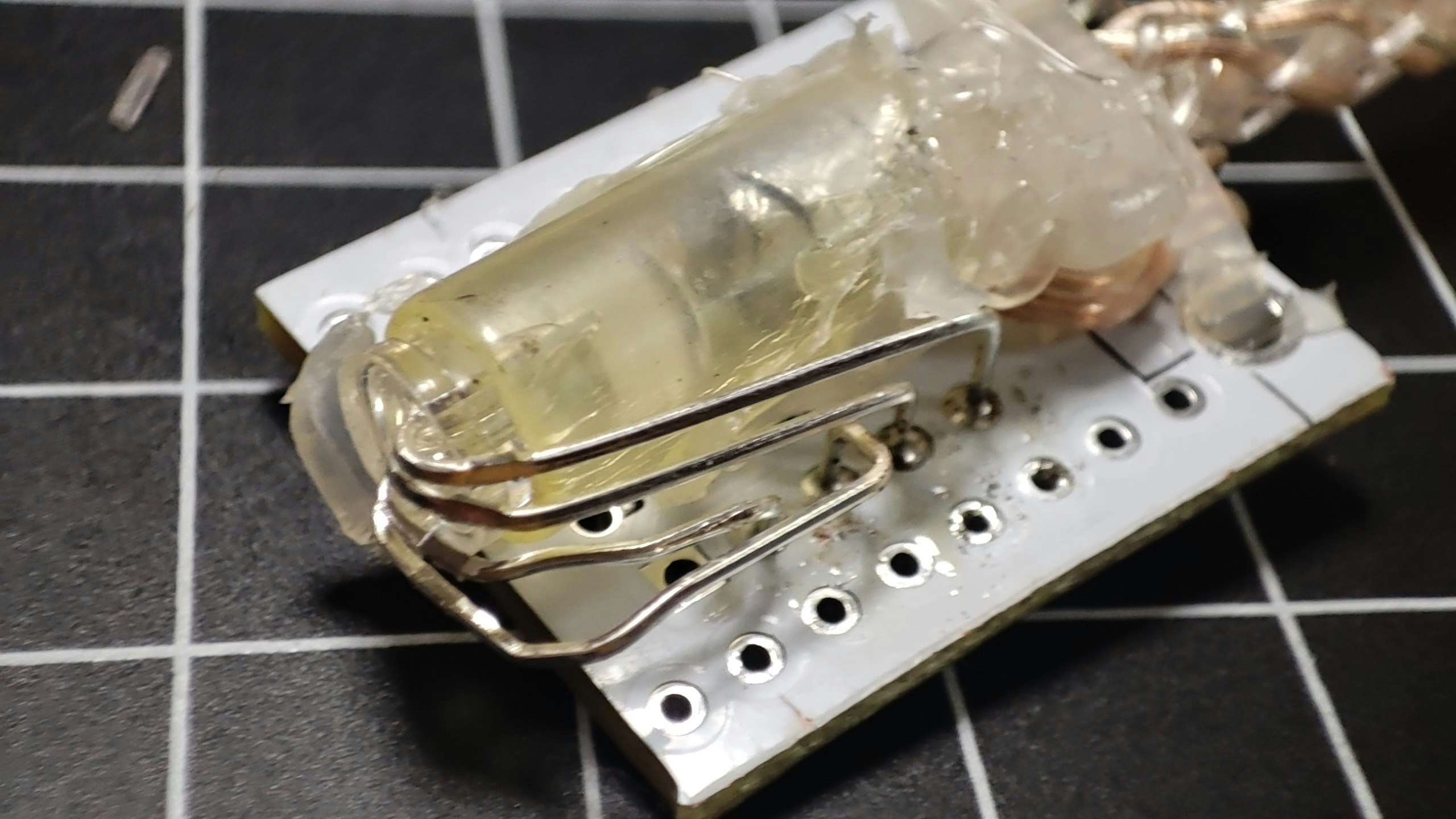

LEDを配線。

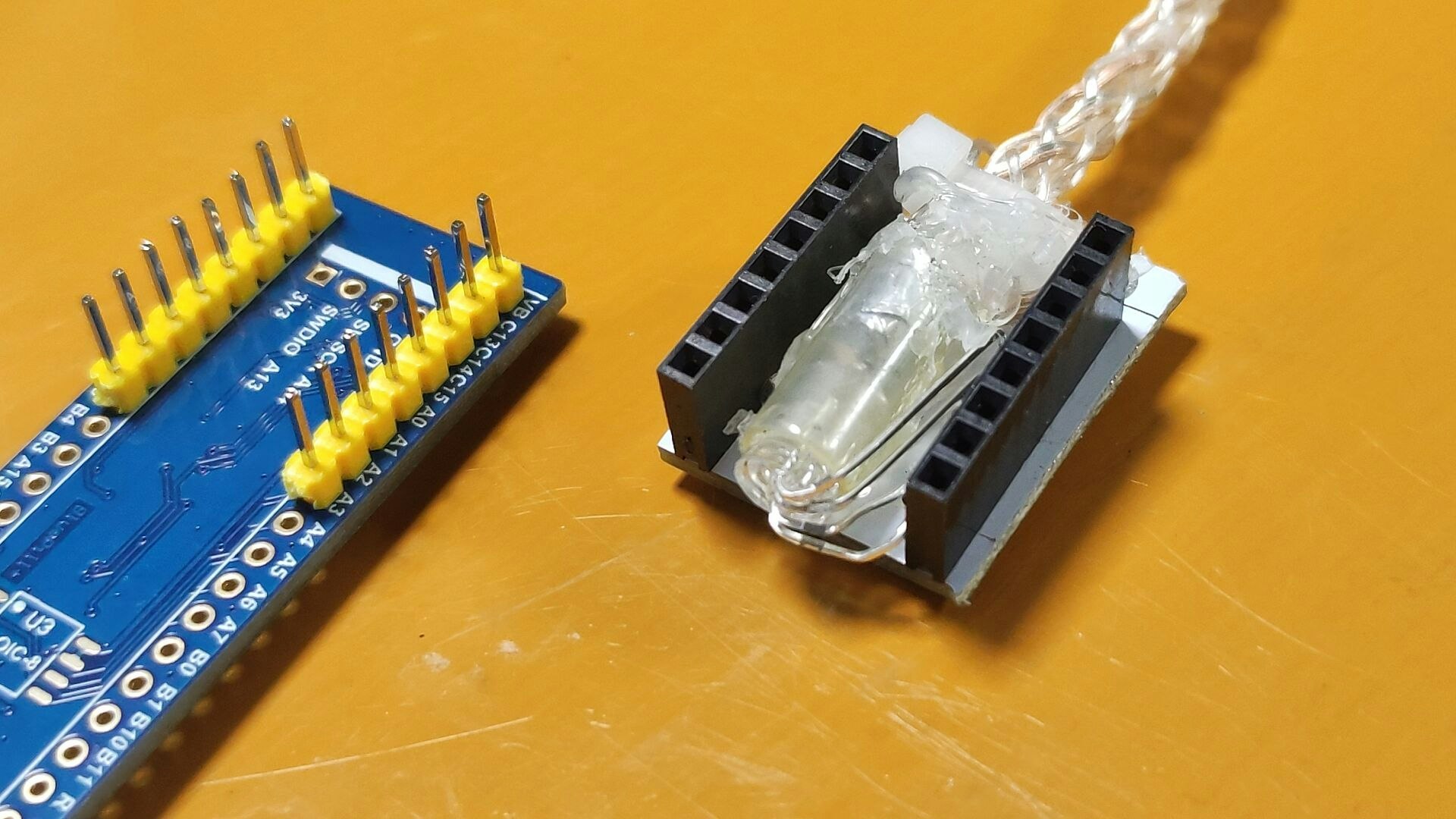

BluePill+ と白基板両方にピンヘッダとピンソケットをはんだづけ。

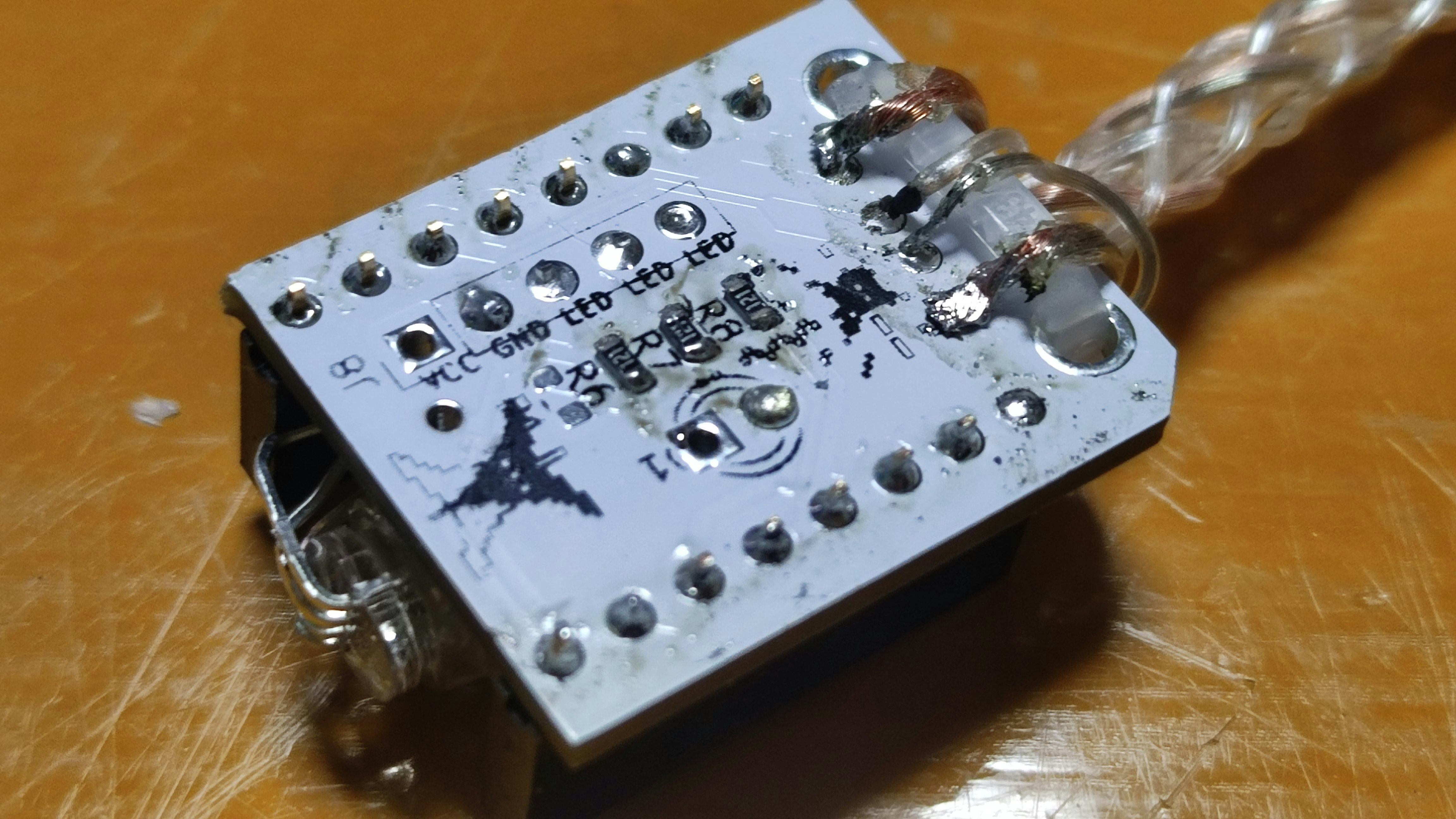

120Ωぐらいの表面実装抵抗をはんだづけします。

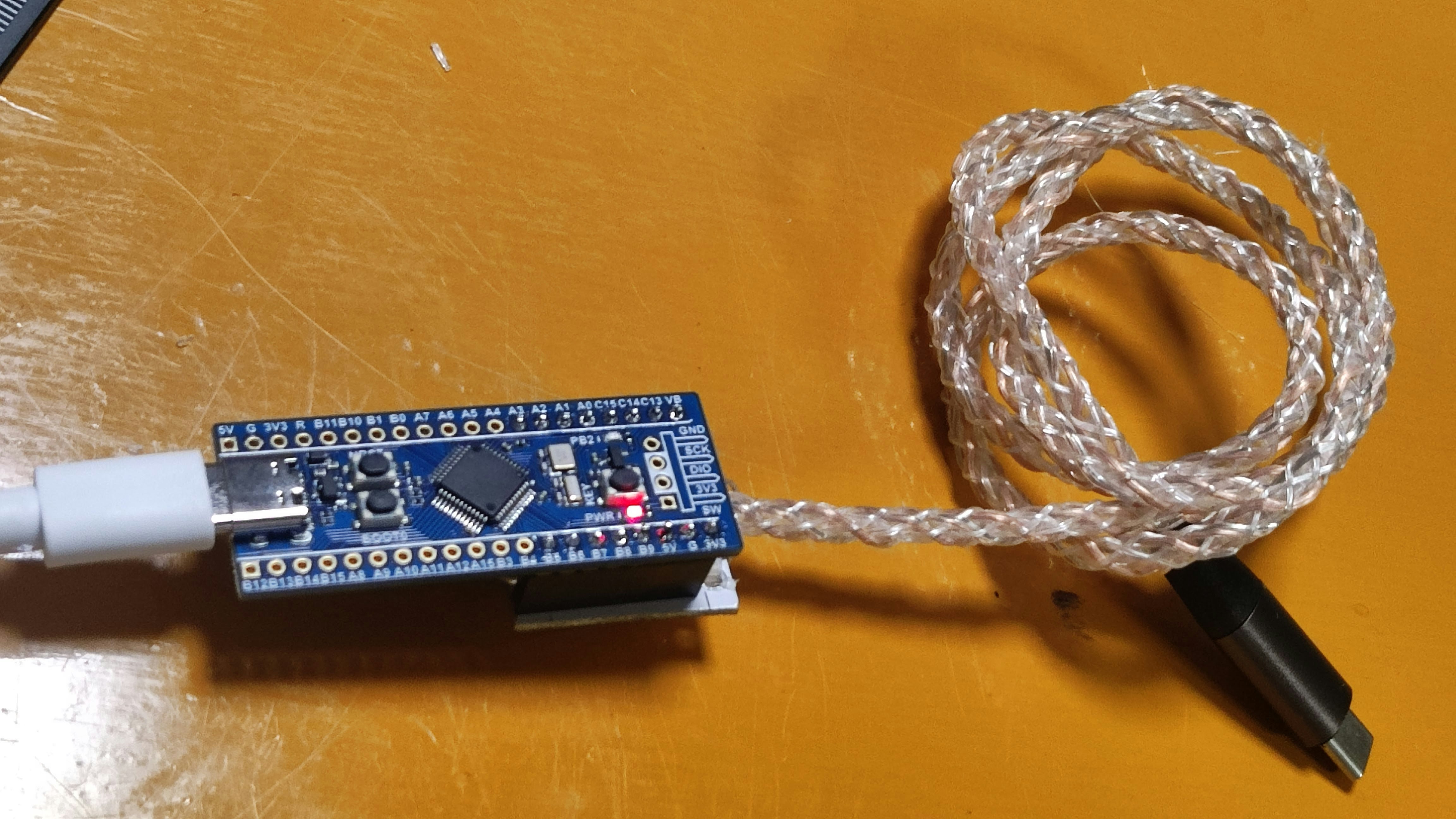

完成。ちょっと「ケーブル」というには苦しいけれども。
専用の基板にすれば、ケーブルっぽくなって悪質度が高まるでしょう。

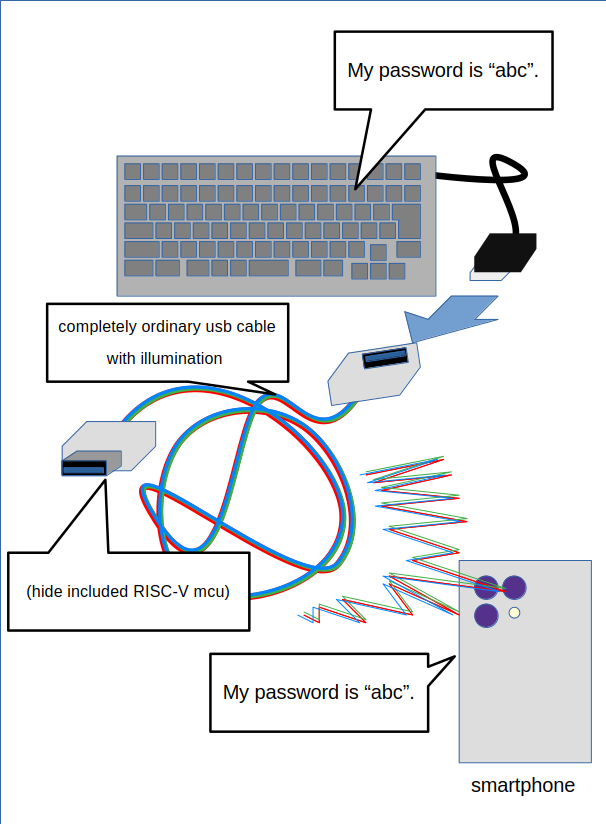

ファームウェアを工夫して、キーボードの入力情報を光で漏洩するようにします。
(ファームは別途公開)
専用のデバイスでデコードすれば高速通信もできますが、スマホカメラなどで読み取るためには数bps 〜数十bps ぐらいが上限となるでしょう。
IO割当
USB HOST
| GPIO | SINGAL | USB TYPE A FELALE |
|---|---|---|
| 5V | 1 VBUS | |
| PB6(USB2_DN) | D- | 2 |
| PB7(USB2_DP) | D+ | 3 |
| GND | 4 |
LED
| GPIO | SINGAL | ENCODER |
|---|---|---|
| PA3 | LED1 | |
| PA1 | LED2 | |
| PA2 | LED3 |
