JLCPCB でフレキシブルヒーターのサービスが始まったので試してみました。
EasyEDA 記事の記事一覧：
#「EasyEDA Pro を使ってみよう！ 記事 index」
https://qiita.com/nanbuwks/items/1832e7dd815be5675a52
併せてご覧ください。
EasyEDA で以下のようなパターンを作り、DXFでExportします。

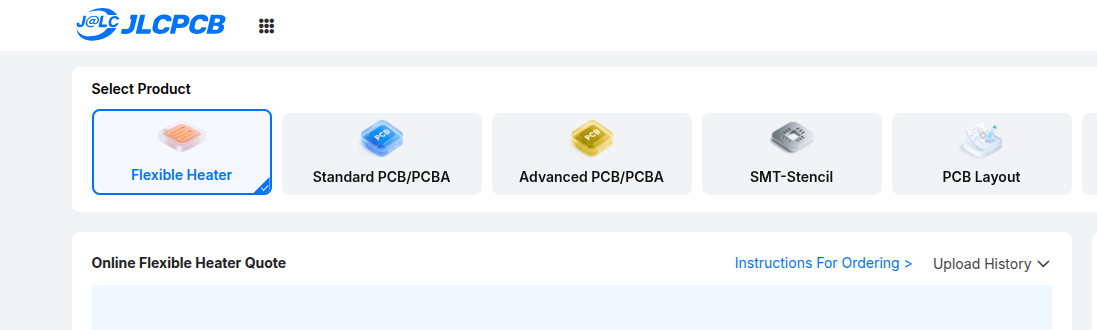

「Upload manufacturing files」に先程のDXFファイルを登録します。

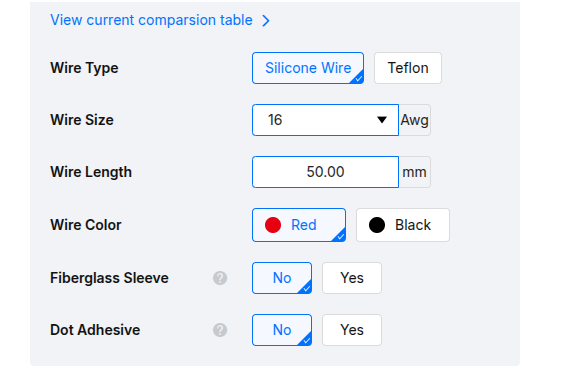

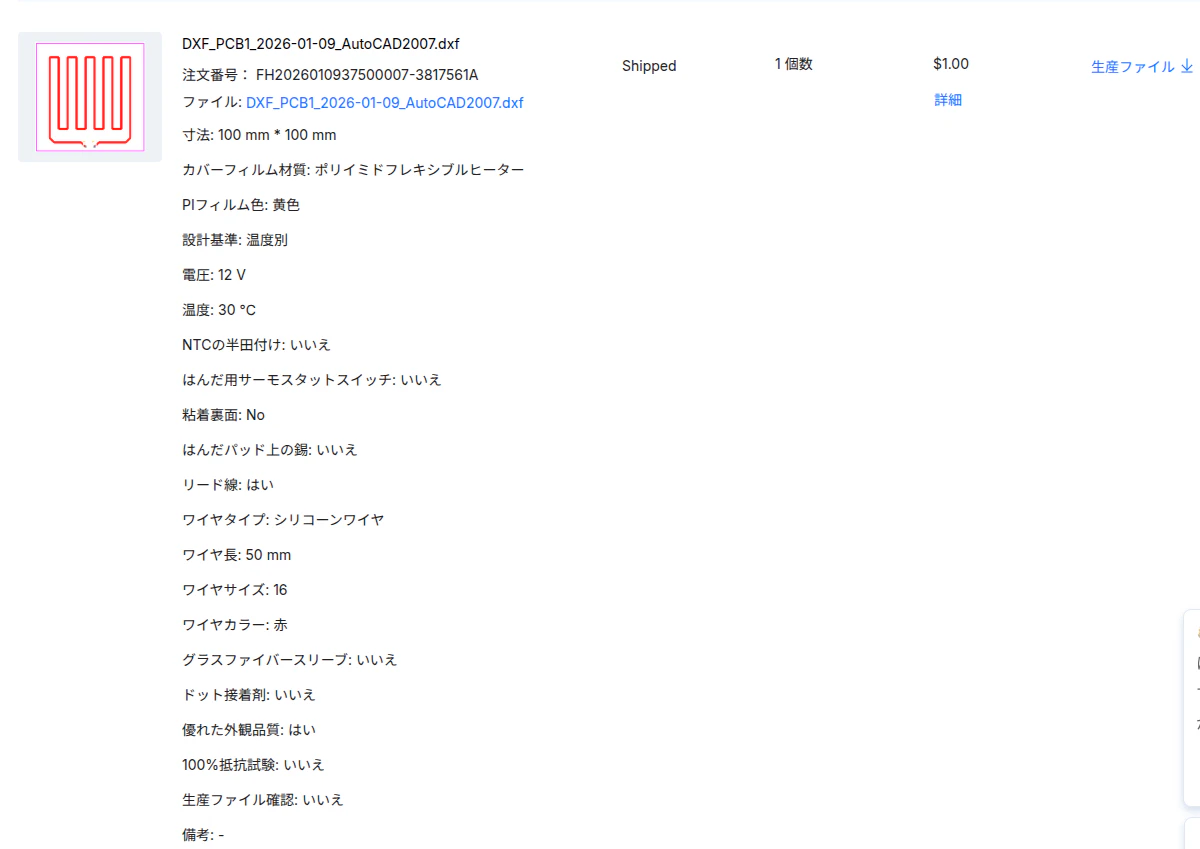

このような内容にしました。
発熱量は電圧電流、抵抗値、温度指定などいくつかの指定方法があります。ここではあえて温度指定してみました。

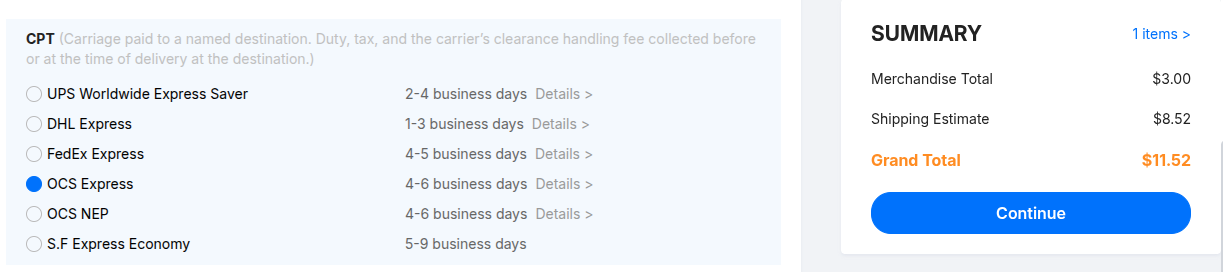

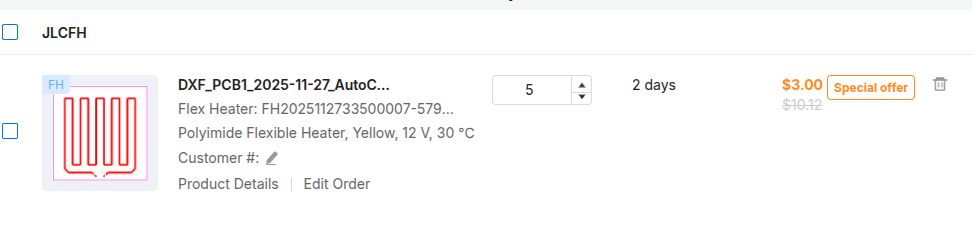

オーダーに進みます。10ドル程度が割引で3ドルになりました。
送料のほうが高くなってしまいますね。

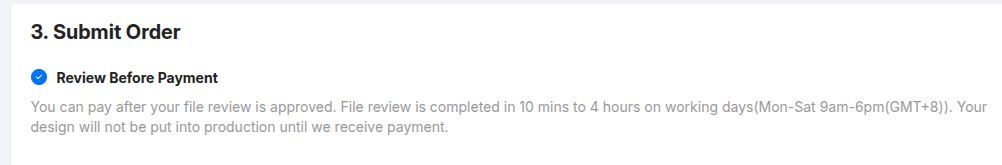

支払いの前にレビューを受けることにしました。
「Continue」を押して、レビューを待ちます。
レビュー

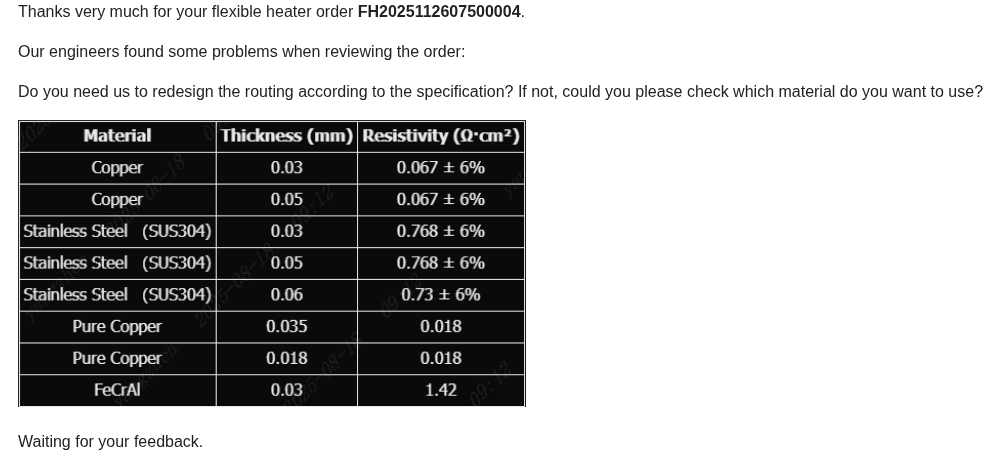

しばらくして、メールで以下のような内容がやってきました。
指定は 12V で30℃ ということだったのですが、この指定時の放熱の環境はどういった想定かな? あるいは自己制御かな? ・・・というようなところが全然わからなかったので、調べるためにあえてそうしてみました。しかしながら抵抗値を自分で計算して指定するのが無難ですね。
今回の設計は発熱体が約60cm長、幅2mmで設計しています。これで数ワットの発熱程度でいいかな。
銅の一般的な物性値は 1.7 ×10^−8 Ω/m 。それと見比べるとなんだか単位がデタラメではないのかな? あるいは60cm長固定で抵抗率を出しているとか!? 結構謎ですが、表から Pure Copper に比べて Copper は4倍近くの抵抗率を持っているとし、銅の一般的な物性値の4倍程度て計算すると、Copper 0.05mm で約40Ωになります。12V だと3〜4Wになりますね。これでいきます。
さて、どうなるか。追って報告します。
再注文
レビューを受けるにあたりメールでやり取りするのですがうまくいきませんでした。
発注をキャンセルして再度同様の注文を行ってみました。

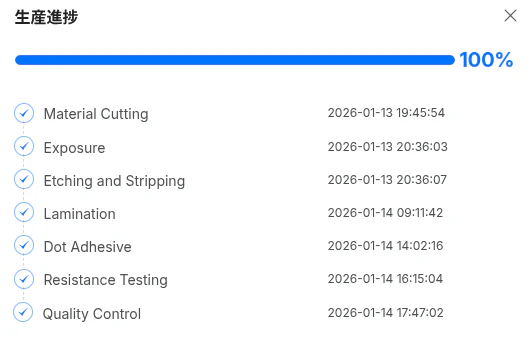

今回は、特にやり取りは発生せずに生産に進みました。
1/15に出荷、1/18に手元に届きました。

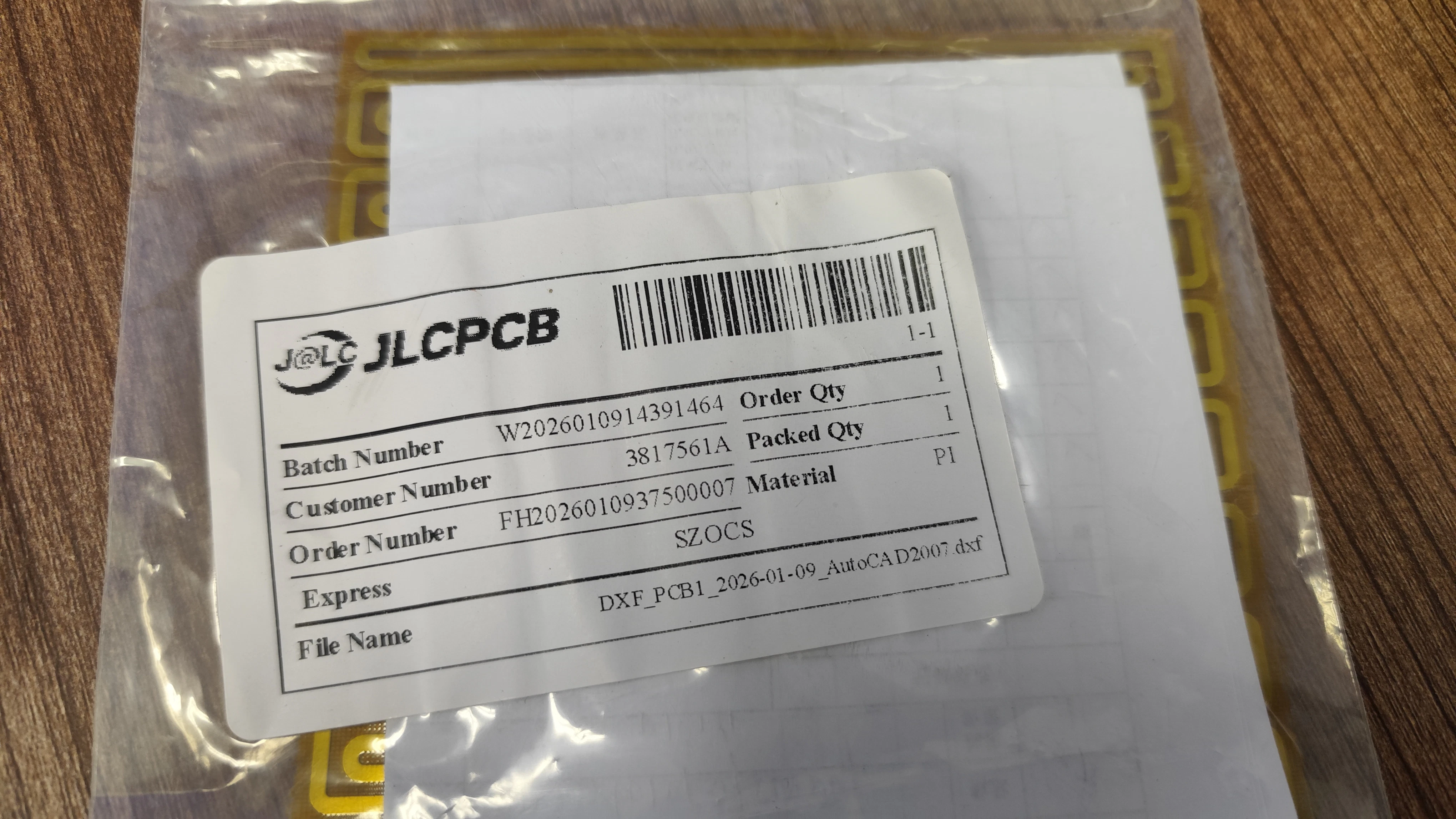

到着
中身。全然パターンが異なっています。仕様に合わせてかなり手を加えているようです。

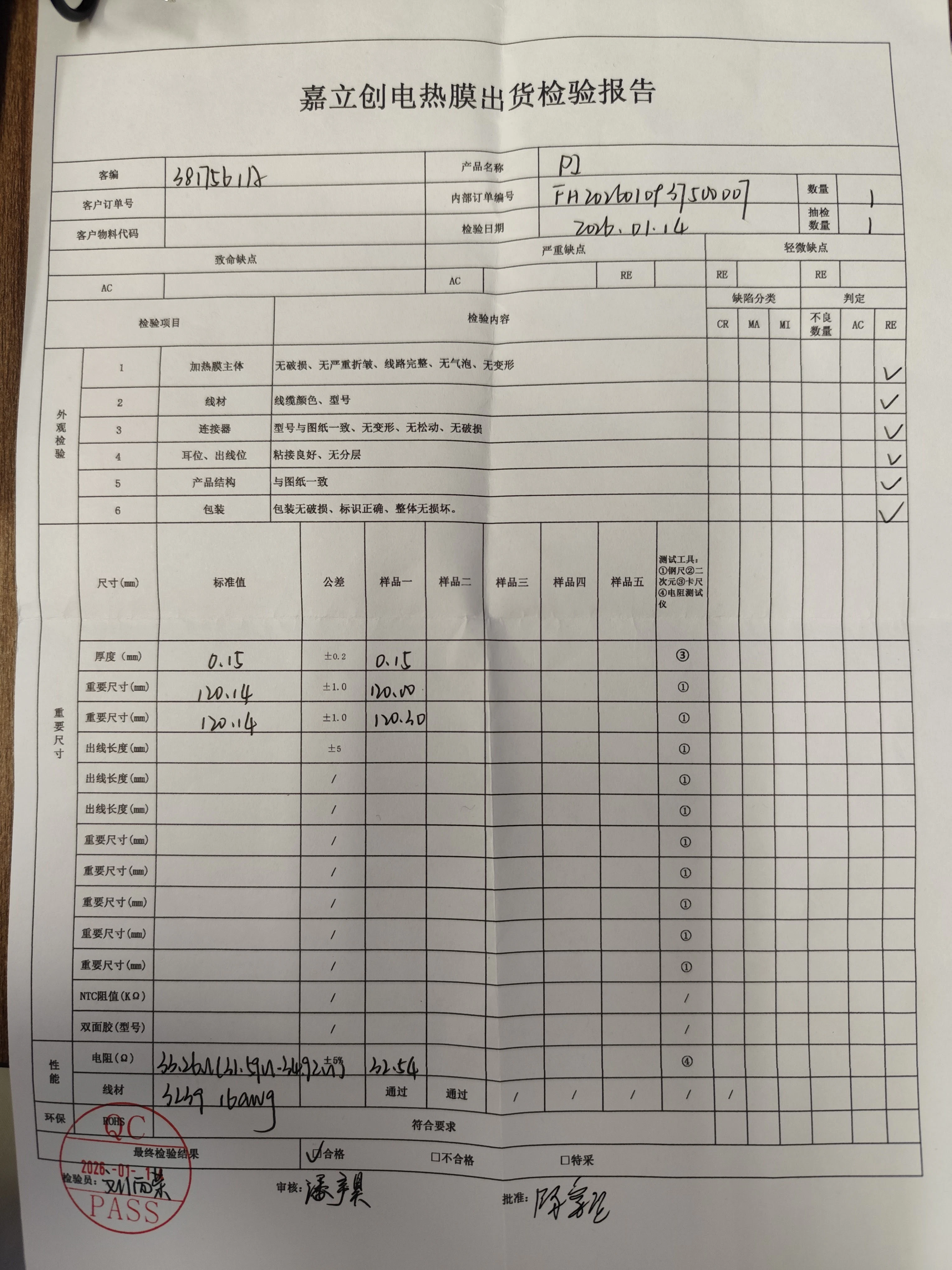

データがついてきています。
