CH32V203 とは／CH32V203を選択する理由

Posted at 2025-12-01

CH32V のバリエーション

RISC-Vコアのマイコンはたくさんありますが、そのうちWCH社のものは CH32V という型番で始まっています。

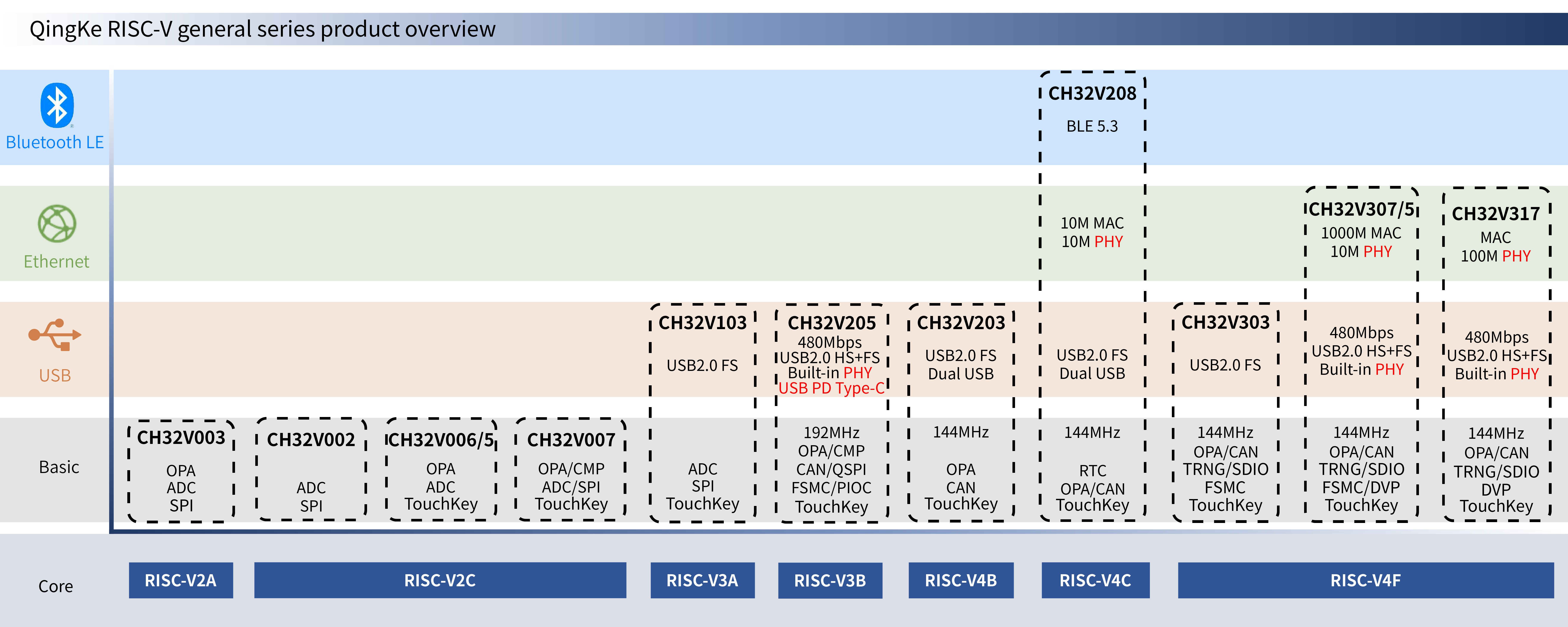

こちらによると、CH32Vには様々なバリエーションがあります。

自分が想像するに、WCH社はもともと STM社のSTM32F103シリーズのクローンとしてCH32F103を作成、そのARMコアをそっくりRISC-Vに変更して、電気的に STM32 と置き換え可能な CH32V103 が爆誕したのではと妄想しています。

そこから、CH32V003,203,303 と展開、更には002や208,317というように拡張がなされていったのではないかと。この妄想はあたるかな?

CH32Vの中で、入手しやすいCH32V003,103,203 そして 305を比較してみました。

303ではなく305で比較しているのは、秋月電子で販売しているものが305だからです。

項目	CH32V003	CH32V103	CH32V203	CH32V305
CPUコア	QingKe RISC-V	QuingKe RISC-V3A	QuingKe V4B	QingKe V4F
命令セット	RV32EC	RV32IMAC	RV32IMAC	RV32IMAFC
最大動作周波数	48 MHz	72 MHz	144 MHz	144 MHz
フラッシュ	16 KB	64–128 KB	32–64 KB	128 KB
SRAM	2 KB	10-20 KB	10-20 KB	32 KB
USB	―	Device（Host or Device）FS	Dual USB（Host + Device）FS	Device（HS+PHY）
CAN	―	―	CAN x 1	CAN x 2
ADC	10-bit × 6〜8ch	12-bit × 10〜16ch	12-bit × 9〜16ch	12-bit × 1〜16ch
DAC	―	―	―	2ch 12-bit DAC
オペアンプ/Comparator	Comp x1	-	1〜2 x OPA + Comparator	0 〜4 OPA + Comparator
I/Oピン数	6～18	37 or 51	46〜51	17 or 51
動作電圧	2.7–5.5 V	2.7–5.5 V	2.4–3.6 V	2.4–3.6 V
主な特徴	超低価格、メモリ小	STM32F103 そっくり+USBインターフェース	Dual USB,CAN、低消費電力	浮動小数点処理ゼロウェイト動作、480Mbps のUSB、DAC

安いCH32シリーズとはいえ、チップが200円を超すとRP2350が買えてしまいます。

cf.,「秋月電子の RISC-V 搭載マイコンチップ」
https://qiita.com/nanbuwks/items/3737a512575a13408201
で紹介したとおり、

RP2350は性能が圧倒的なため、よほど特徴的な機能を備えないのであれば、値段の高いCH32Vを選択するメリットはありません。

となると CH32V00X、CH32V10X,CH32V20X の中で選ぶことになります。

ということで、最も安いCH32V003を使ったものを2024年にキットにしてみました。

いろいろがんばってみましたが、いかんせんメモリのサイズが小さすぎて開発が難しく、職人芸を要するようになりました。
教材として使うことで、余り制限のないプログラムができるようにしたかったことと、あと意外と消費電力が嵩んでしまい、ボタン電池などで動かすことが非現実的でした。

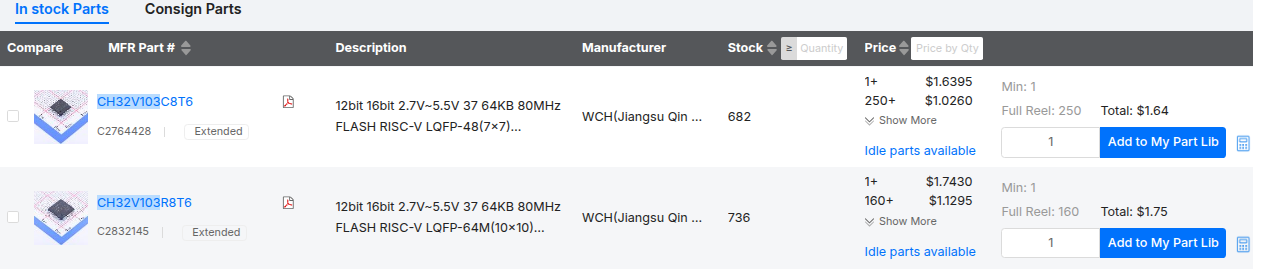

こちらを検討してみたのですが、消費電力的にはCH32V003よりも大きくなること、基板を JLCPCB で PCBA してもらうつもりだとはそれほどお得でもない・・・

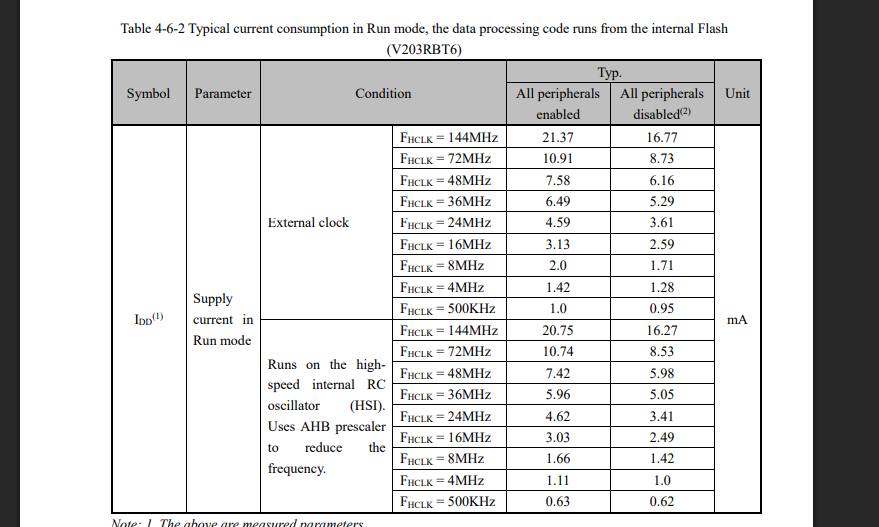

こちらはかなりの低消費電力です。

安いし在庫も豊富です。

これらのことから、CH32Vシリーズでは 203 を推奨したいところ。このことから、今回のアドベントカレンダーは CH32V203 をテーマとなりました。

更にこの中で、USBインターフェオスが2つあり、ホストとデバイスを同時に使える CH203VC8T6 が 1piece であっても 0.81USD と魅力的です。USBホスト機能があれば今まで実現できなかったおもしろいことがいろいろとできそうです。
