「LEGO ブロック作品を LeoCAD でつくる1」の続きです。
https://qiita.com/nanbuwks/items/357b730348331e3bbc10
LeoCAD でコンテンツ確認、パーツ管理、発注を解決してみます。

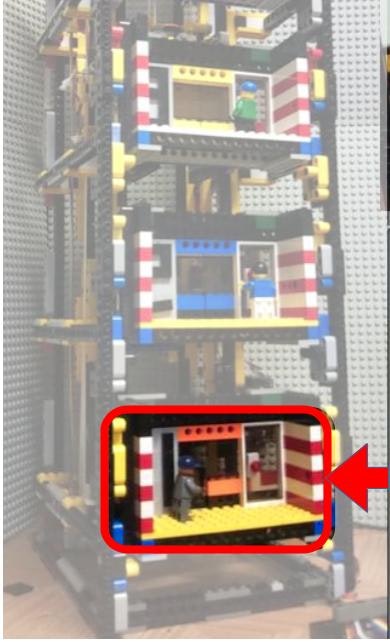

LEGOブロックでエレベーターの、ここの場所を作ります。

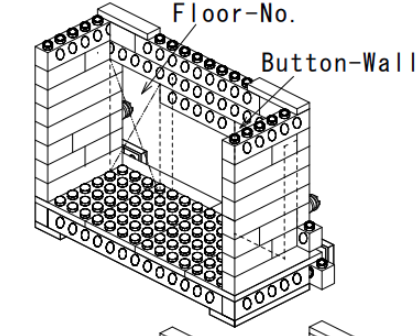

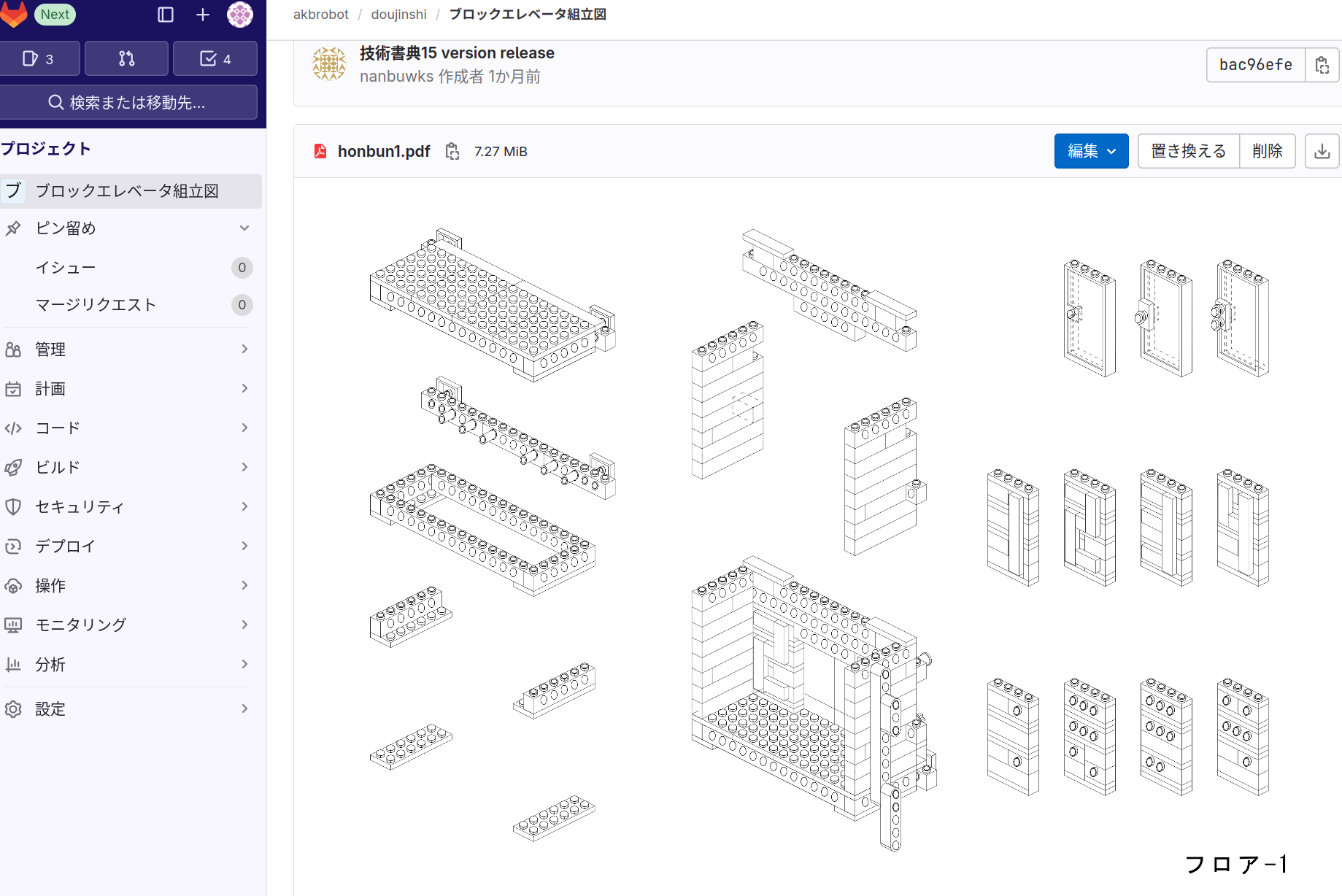

該当部分はここに収録されています。
LeoCADで作った状態です。
コンテンツ確認

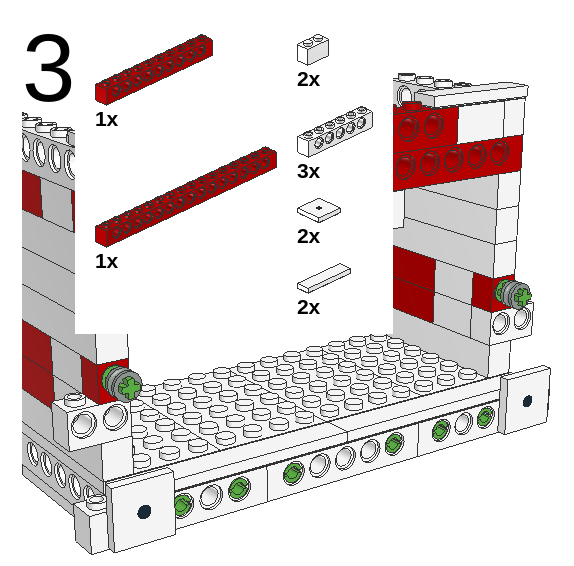

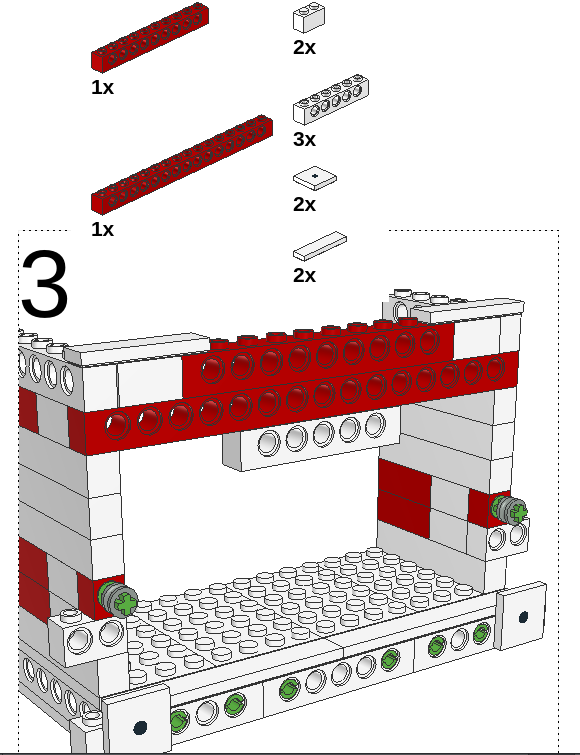

「File」-「Instructions」で以下のように出てきます。
良さげですが、作品が大きくなると干渉します。
レイアウトを調整できますが、あまりおおきくは調整できないようです。
調整はしても保存されないぽく、印刷して保存かな。
パーツ管理

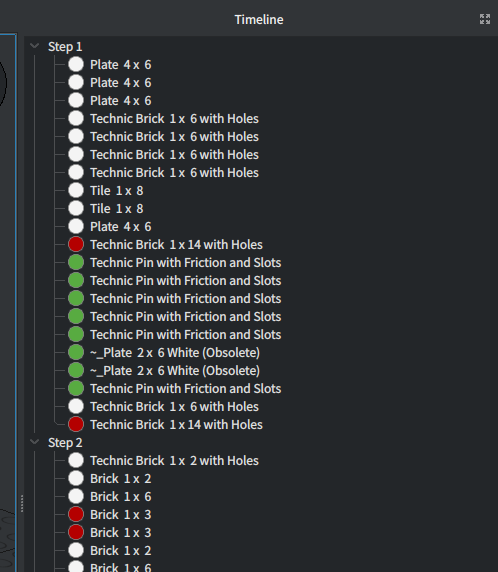

「Timeline」で部品のリストが確認できます。

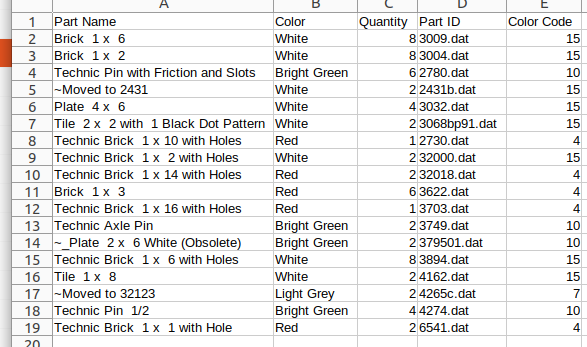

「File」-「Export」-「CSV」 を選びます。
Part Name,Color,Quantity,Part ID,Color Code
"Brick 1 x 6","White",8,3009.dat,15
"Brick 1 x 2","White",8,3004.dat,15
"Technic Pin with Friction and Slots","Bright Green",6,2780.dat,10
"~Moved to 2431","White",2,2431b.dat,15
"Plate 4 x 6","White",4,3032.dat,15
"Tile 2 x 2 with 1 Black Dot Pattern","White",2,3068bp91.dat,15
"Technic Brick 1 x 10 with Holes","Red",1,2730.dat,4
"Technic Brick 1 x 2 with Holes","White",2,32000.dat,15
"Technic Brick 1 x 14 with Holes","Red",2,32018.dat,4
"Brick 1 x 3","Red",6,3622.dat,4
"Technic Brick 1 x 16 with Holes","Red",1,3703.dat,4
"Technic Axle Pin","Bright Green",2,3749.dat,10
"~_Plate 2 x 6 White (Obsolete)","Bright Green",2,379501.dat,10
"Technic Brick 1 x 6 with Holes","White",8,3894.dat,15
"Tile 1 x 8","White",2,4162.dat,15
"~Moved to 32123","Light Grey",2,4265c.dat,7
"Technic Pin 1/2","Bright Green",4,4274.dat,10
"Technic Brick 1 x 1 with Hole","Red",2,6541.dat,4
発注管理
この、65451.dat とかが部品番号になります。
この部品番号と数量で、発注しましょう。
おまけ ブロック単体の3Dデータ
ブロック単体データを3Dプリンタに出力できるかどうか試してみました。

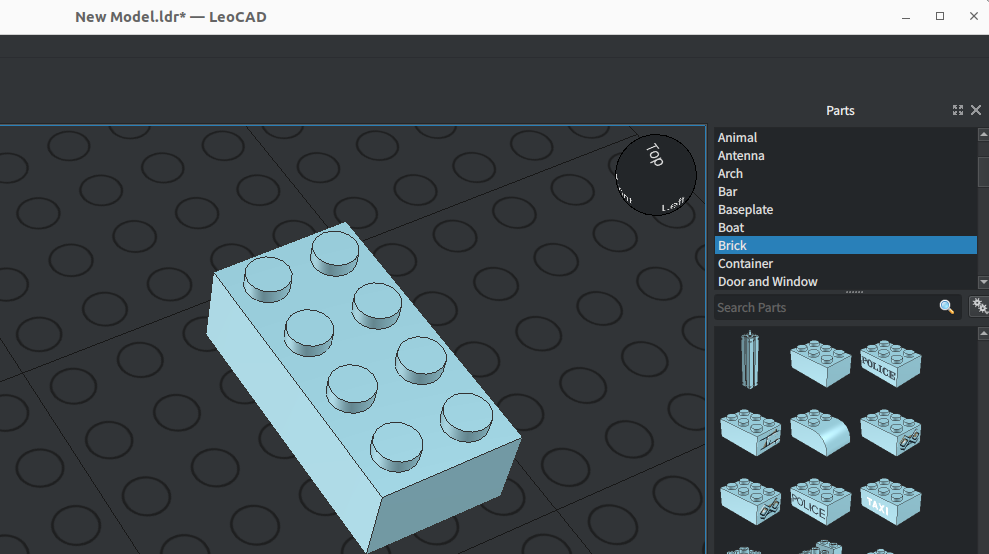

まず最初に、ロゴ付きのブロックを選んでみましたが
余計なデータでうまくいかなさげなのでロゴなしで再チャレンジ。
データをobj形式にエクスポートします。
「File」-「Export」-「Wavvefront」 を選びます。

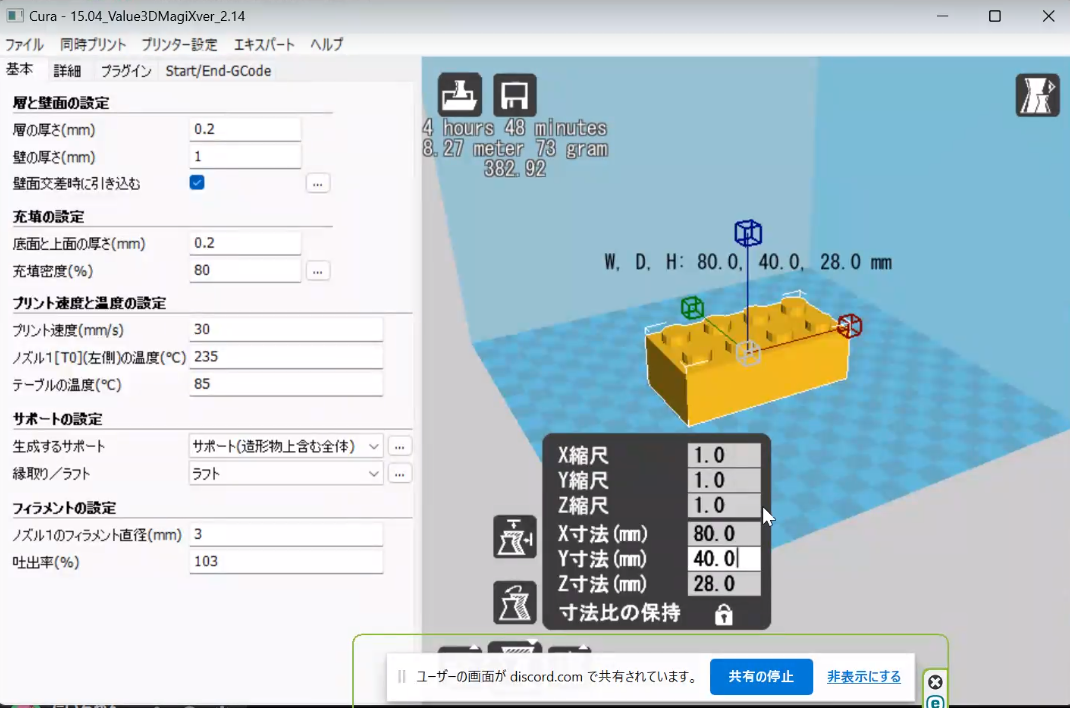

できた obj ファイルをスライサに読み込みました。
サイズがおかしいので修正します。
X 寸法が 80 になっているところを、 32に変更します。
印刷時間は1時間程度と出ました。
h

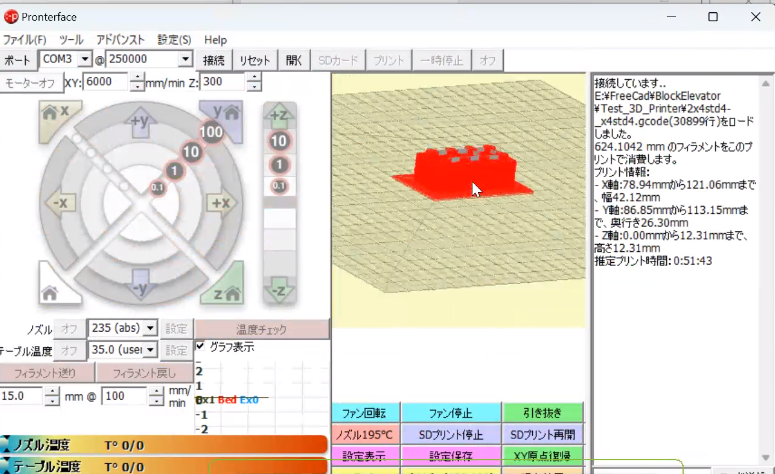

コントローラ Pronterface に読み込ませて印刷しました。

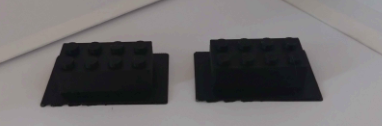

Muto の MF-1150 を使って出力したところ、実際には1時間ぐらいかかりました。
