Azure 仮想ネットワークサービスエンドポイントと Azure Private Link の挙動確認

Last updated at Posted at 2020-09-07

はじめに

Azure の VNet 内の VM などから Azure PaaS リソース (Azure Storage、SQL Database など) に対して、Azure のバックボーンネットワーク経由で直接接続する方法として、Azure 仮想ネットワークサービスエンドポイント と Azure Private Link の 2 つがあります。

これら 2 つの方法は、似ているようで挙動に違いがあります。詳細は以下ドキュメントを確認頂くとして、本記事では両者の構成や挙動がどのように違うかをストレージアカウントを例にして簡単にまとめたいと思います。

追記 (2020/9/9)

サービスエンドポイントと Private Link を 1 つのリソースで併用する方法について別記事にまとめています。よろしければこちらもご覧ください。

Azure 仮想ネットワークサービスエンドポイントと Azure Private Link の併用方法 - Qiita

構成図


上記のように 2 つのストレージアカウントを作成し、1 つにサービスエンドポイント、もう 1 つにPrivate Link を設定します。これらのストレージアカウント内のデータにはインターネット経由ではアクセスできず、VNet 内の VM からのみアクセスが可能です。

オプションですが、VM の SSH のポート (Port: 22) をインターネットに露出させないように、Azure ポータル -> Azure Bastion ホストを経由して VM にアクセスするようにします。

事前作業

事前作業として以下を実施しておきます。

  1. 仮想ネットワーク (VNet) & サブネット作成
  2. 仮想マシン (VM) 作成
  3. Bastion ホスト作成
  4. Bastion ホスト -> VM 接続確認
  5. VM に Azure CLI をインストール

VNet & サブネット作成

キャプチャの通り、VNet とサブネットを作成します。

VM 作成

VMSubnet に VM を作成します。Bastion ホスト経由でアクセスするためパブリック IP は付与していません。

Bastion ホスト作成

AzureBastionSubnet に Bastion ホストを作成します。

Bastion ホスト -> VM 接続確認

VM の左側メニューの [Bastion] をクリックします。

VM 作成時に指定した認証の情報 (ここではユーザー名 & パスワード) を入力して VM に接続します。

以下のように Web ブラウザの別タブでターミナルが起動すれば接続 OK です。

VM に Azure CLI をインストール

この後の動作確認で使うため VM に Azure CLI をインストールします。
https://docs.microsoft.com/ja-jp/cli/azure/install-azure-cli-apt?view=azure-cli-latest

curl -sL https://aka.ms/InstallAzureCLIDeb | sudo bash

挙動確認 : サービスエンドポイント

それでは、サービスエンドポイントを設定したストレージアカウントの挙動を確認していきます。

ストレージアカウント作成

ストレージアカウントの作成画面です。[基本] ページでは必要な情報を入力すれば OK です。

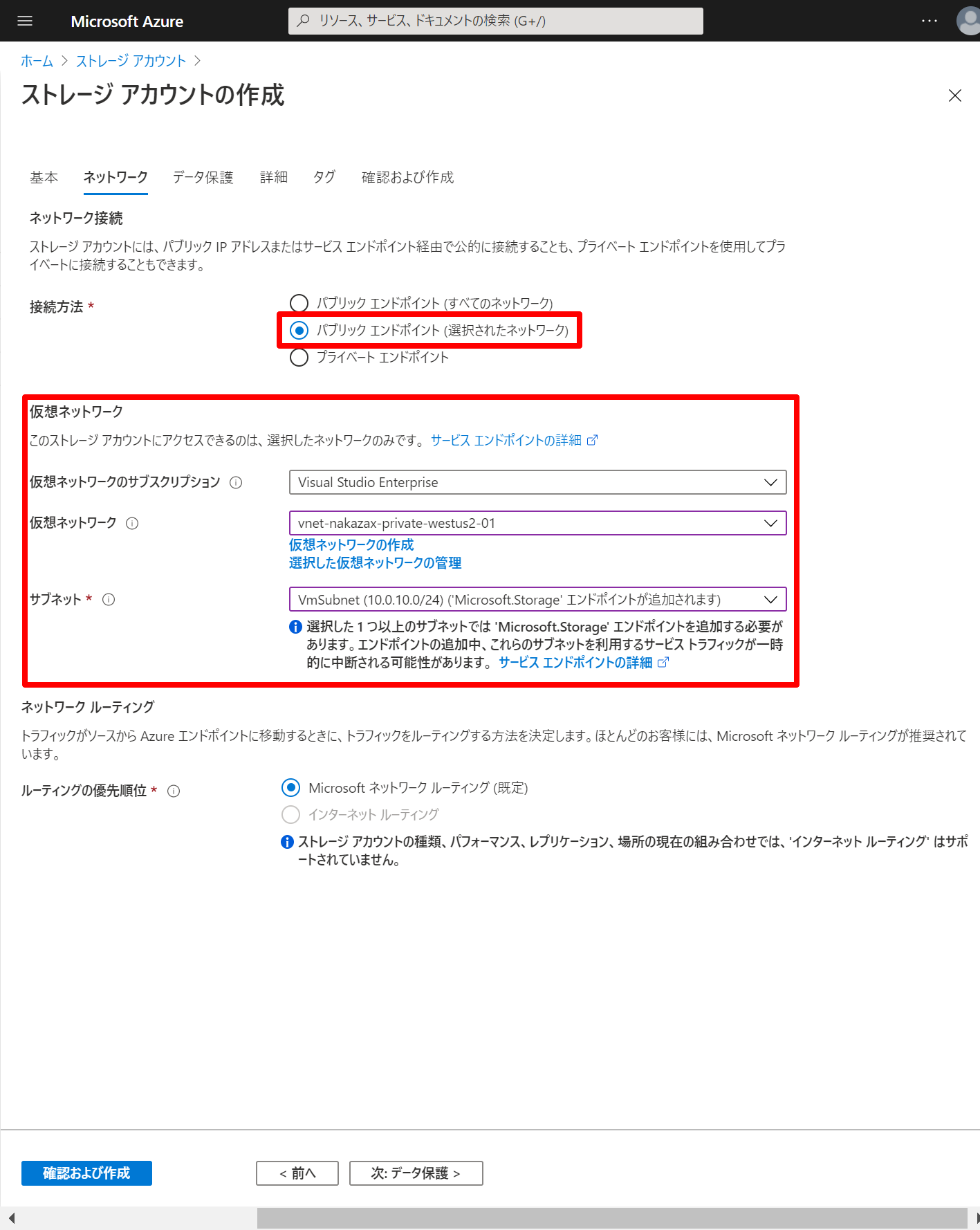

[ネットワーク] ページで パブリックエンドポイント (選択されたネットワーク) にチェックし、[仮想ネットワーク] に接続を許可するサブネット (ここでは VmSubnet) を指定します。

他のページは特筆すべき点はありません。ストレージアカウントを作成します。

ストレージアカウント作成時にサービスエンドポイントで指定した VNet を見てみると以下キャプチャのようにサービスエンドポイントが追加されていることが確認できます。

名前解決

サービスエンドポイントを設定したサブネット VmSubnet 内の VM からストレージアカウントの FQDN (完全修飾ドメイン名) に対して名前解決のコマンド (nslookup) を実行するとパブリック IP アドレスに解決されます。
VNet 外のコンピューター (手元の PC) でも同じくパブリック IP アドレスに解決されます。

(VmSubnet の VM からの名前解決 : パブリック IP アドレスに解決される)

$ nslookup stnakazaxblobse1.blob.core.windows.net
Server:127.0.0.53
Address:127.0.0.53#53

Non-authoritative answer:
stnakazaxblobse1.blob.core.windows.netcanonical name = blob.mwh03prdstr03a.store.core.windows.net.
Name:blob.mwh03prdstr03a.store.core.windows.net
Address: 52.239.237.100

(VNet 外のコンピューターからの名前解決 : パブリック IP アドレスに解決される)

$ nslookup stnakazaxblobse1.blob.core.windows.net
Server:         172.26.192.1
Address:        172.26.192.1#53

Non-authoritative answer:
stnakazaxblobse1.blob.core.windows.net  canonical name = blob.mwh03prdstr03a.store.core.windows.net.
Name:   blob.mwh03prdstr03a.store.core.windows.net
Address: 52.239.237.100

Azure ポータルでの操作

サービスエンドポイントを設定したストレージアカウントに対して、Azure ポータルからコンテナーの作成、一覧表示、削除等の操作を行うことはできます。ただ、コンテナー内のデータを表示しようとすると権限不足のメッセージが表示されます。

(コンテナー作成 : エラー無し)

(コンテナー一覧表示 : エラー無し)

(コンテナー内のデータを見ようとすると権限不足のメッセージが表示される)

Azure CLI での操作

サービスエンドポイントを設定したサブネット VmSubnet 内の VM から、ストレージアカウントのコンテナーへのファイルアップロード、ファイルの一覧表示のコマンドは成功します。
一方、VNet 外のコンピューター (手元の PC) から同様のコマンドを実行するとエラーメッセージが出力され、失敗します。

(VmSubnet の VM からのファイルのアップロード : 成功)

$ az storage blob upload \
> --file example1.txt \
> --name example1.txt \
> --account-name stnakazaxblobse1 \
> --container-name test-container \
> --account-key xxx
Finished[#############################################################]  100.0000%
{
  "etag": "\"0x8D85029187541FC\"",
  "lastModified": "2020-09-03T16:47:50+00:00"
}

(VmSubnet の VM からのファイルの一覧表示 : 成功)

$ az storage blob list \
> --account-name stnakazaxblobse1 \
> --container-name test-container \
> --account-key xxx
[
  {
    "container": "test-container",
    (省略)
    "versionId": null
  }
]

(VNet 外のコンピューターからのファイルの一覧表示 : 失敗)

$ az storage blob list \
> --account-name stnakazaxblobse1 \
> --container-name test-container \
> --account-key xxx

The request may be blocked by network rules of storage account. Please check network rule set using 'az storage account show -n accountname --query networkRuleSet'.
If you want to change the default action to apply when no rule matches, please use 'az storage account update'.

挙動確認 : Private Link

次に、Private Link を設定したストレージアカウントの挙動を確認していきます。

ストレージアカウント作成

ストレージアカウントの作成画面です。[基本ページ] では必要な情報を入力すれば OK です。

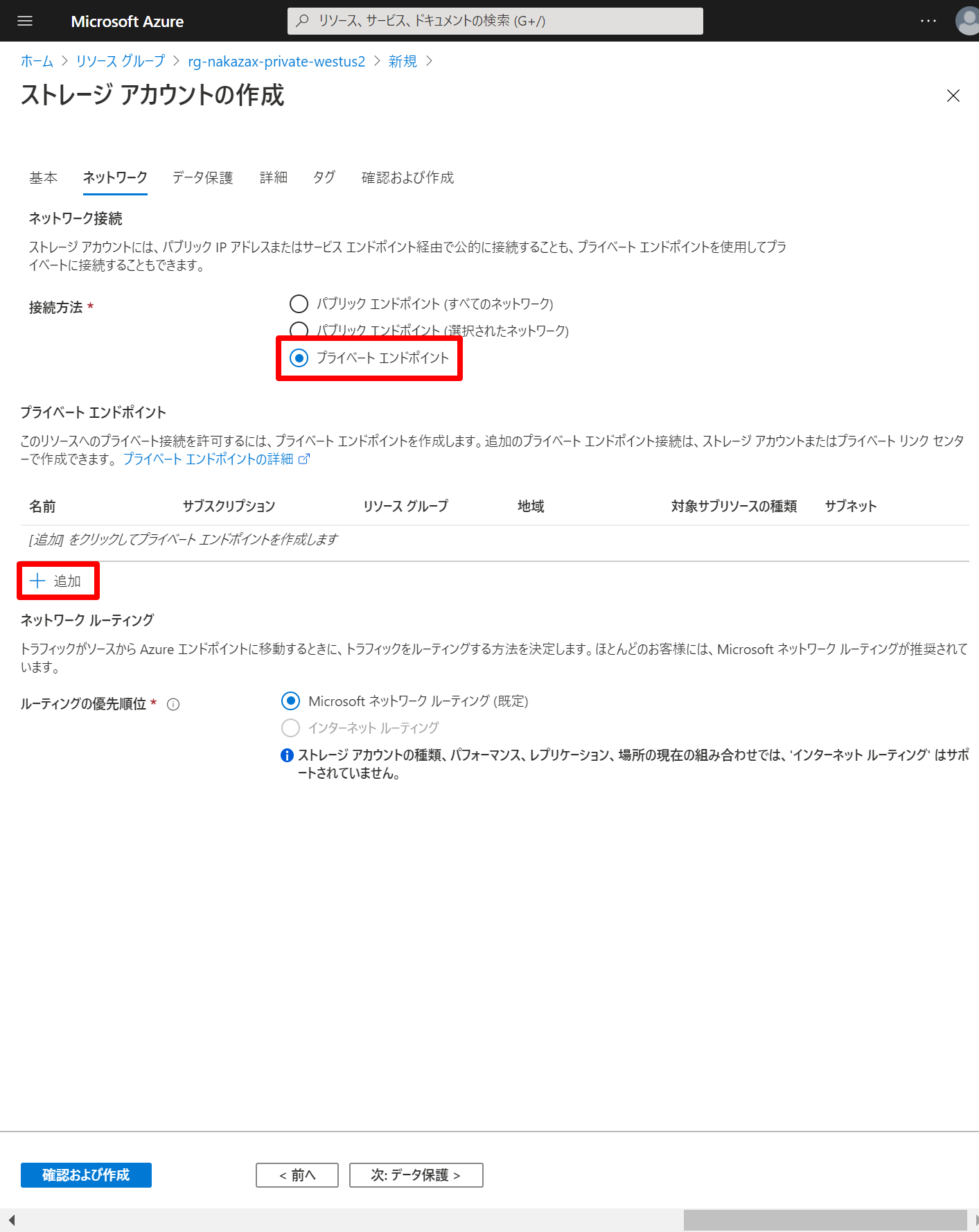

[ネットワーク] ページの [接続方法] で プライベートエンドポイント にチェックし [追加] をクリックします。

プライベートエンドポイントの作成画面です。[サブネット] の下に書かれていますが、プライベートエンドポイントに対して NSG (Network Security Group) は無効であることに留意が必要です。
また、プライベートエンドポイントとプライベートに接続するには DNS レコードが必要なため、ここでは [プライベート DNS ゾーンとの統合する] で [はい] を指定します。

入力が正しいのにリソースグループ欄がエラーになることがありますが、一旦別のリソースグループを選択して [OK] を押して、再度目的のリソースグループに変更することで上手く行くと思います。

後は必要な情報を入力し、ストレージアカウントを作成します。

すると以下の赤枠で囲んだリソース (プライベート DNS ゾーン、ストレージアカウント、プライベートエンドポイント、ネットワークインターフェイス) が作成されます。

  • ストレージアカウント > ファイアウォールと仮想ネットワーク

    • 許可するアクセス先 : 選択されたネットワークがチェックされている
    • 仮想ネットワーク : ネットワークが選択されていない

  • ストレージアカウント > プライベート エンドポイント接続

    • プライベートエンドポイント接続が表示される

  • ストレージアカウント > プライベート エンドポイント接続 > プライベート エンドポイント

    • 以下のようにストレージアカウントの FQDN にプライベート IP が関連付けられたカスタム DNS 設定が表示されている

  • プライベート DNS ゾーン

    • ストレージアカウント名とプライベート IP が関連付けられた A レコードが存在する

名前解決

VmSubnet 内の VM からストレージアカウントの FQDN (完全修飾ドメイン名) に対して名前解決のコマンド (nslookup) を実行するとプライベート IP アドレスに解決されます。
VNet 外のコンピューター (手元の PC) ではパブリック IP アドレスに解決されます。

(VmSubnet の VM からの名前解決 : プライベート IP アドレスに解決される)

$ nslookup stnakazaxblobpl1.blob.core.windows.net
Server:127.0.0.53
Address:127.0.0.53#53

Non-authoritative answer:
stnakazaxblobpl1.blob.core.windows.netcanonical name = stnakazaxblobpl1.privatelink.blob.core.windows.net.
Name:stnakazaxblobpl1.privatelink.blob.core.windows.net
Address: 10.0.20.4

(VNet 外のコンピューターからの名前解決 : パブリック IP アドレスに解決される)

$ nslookup stnakazaxblobpl1.blob.core.windows.net
Server:         172.26.192.1
Address:        172.26.192.1#53

Non-authoritative answer:
stnakazaxblobpl1.blob.core.windows.net  canonical name = stnakazaxblobpl1.privatelink.blob.core.windows.net.
stnakazaxblobpl1.privatelink.blob.core.windows.net      canonical name = blob.mwh03prdstr02a.store.core.windows.net.
Name:   blob.mwh03prdstr02a.store.core.windows.net
Address: 52.239.237.36

Azure ポータルでの操作

Private Link を設定したストレージアカウントに対して、Azure ポータルからコンテナーの作成、一覧表示、削除等の操作を行うことはできます。ただ、コンテナー内のデータを表示しようとすると権限不足のメッセージが表示されます。

(サービスエンドポイントとほぼ同じ内容のためキャプチャ省略)

Azure CLI での操作

VmSubnet 内の VM から、ストレージアカウントのコンテナーへのファイルアップロード、ファイルの一覧表示のコマンドは成功します。
一方、VNet 外のコンピューター (手元の PC) から同様のコマンドを実行するとエラーメッセージが出力され、失敗します。

(VmSubnet の VM からのファイルのアップロード : 成功)

$ az storage blob upload \
> --file example1.txt \
> --name example1.txt \
> --account-name stnakazaxblobpl1 \
> --container-name test-container \
> --account-key xxx
Finished[#############################################################]  100.0000%
{
  "etag": "\"0x8D8502F35AAE20E\"",
  "lastModified": "2020-09-03T17:31:36+00:00"
}

(VmSubnet の VM からのファイルの一覧表示 : 成功)

$ az storage blob list \
> --account-name stnakazaxblobpl1 \
> --container-name test-container \
> --account-key xxx
[
  {
    "container": "test-container",
    (省略)
    "versionId": null
  }
]

(VNet 外のコンピューターからのファイルの一覧表示 : 失敗)

$ az storage blob list \
> --account-name stnakazaxblobpl1 \
> --container-name test-container \
> --account-key xxx

The request may be blocked by network rules of storage account. Please check network rule set using 'az storage account show -n accountname --query networkRuleSet'.
If you want to change the default action to apply when no rule matches, please use 'az storage account update'.

以上です。
