📝はじめに
- イラストはGeminiで作成
ネットワーク初学者のころは、こんな状態になりがちです。
-
ONUってルーターと何が違うの？ -
DNSとIPとドメインの関係がわからない -
LANとWANとインターネットが頭の中で混ざる -
L2スイッチとL3スイッチとスイッチングハブが全部同じに見える
この記事は、そんな人向けに 「誰が、どこで、何をしているのか」 を1枚の地図のようにイメージできるように整理したものです。
結論からいうと、ネットワークは次のように考えるとかなりわかりやすくなります。
-
PCは利用者 -
無線LAN / 有線LANは家や会社の中の通り道 -
スイッチは同じ建物内で機器をつなぐ係 -
ルーターはネットワーク同士の境界をつなぐ係 -
ONUは光回線の信号を家庭内機器が使える形に変える係 -
ISPは家や会社をインターネットへつなぐ業者 -
DNSはドメイン名を IP に変換する案内所 -
IPは通信先の住所 -
ドメインは人間が読みやすい名前 -
インターネットは世界中のネットワークの集合 -
イントラネットは社内向けの閉じたネットワーク
インターネットは「ネットワークの集まり」で、LAN は限られた場所のネットワーク、WAN は複数の LAN をまたぐ広い範囲のネットワークです。ISP は利用者をインターネットへ接続し、DNS はドメイン名を IP アドレスへ変換します。ONU は光信号をデジタル信号へ変換し、ルーターはネットワーク間でパケットを転送します。スイッチは同じネットワーク内の機器同士をつなぎます。

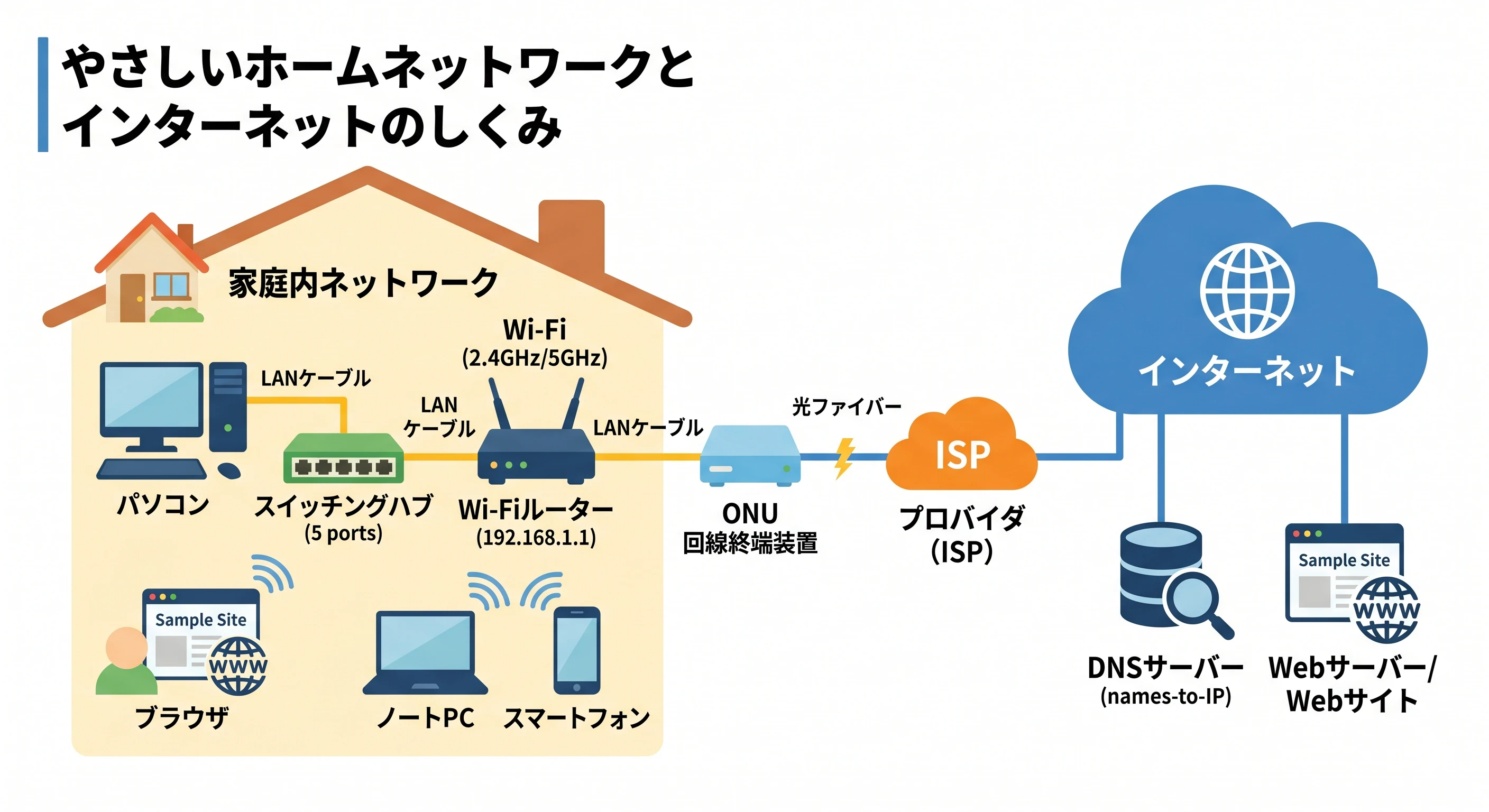

🗺️🔍まずは全体像
👀 この図の見方
-
家・会社の中
PCが有線LAN / 無線LANでつながり、必要ならスイッチで口数を増やし、最終的にルーターに集まります。 -
外へ出る境界
光回線ではONUが光信号をデジタル信号に変換し、その先でISPを通じてインターネットへ出ていきます。 -
Webサイトを見るとき
人はexample.comのようなドメインを使いますが、機械はIPアドレスを使って通信します。その変換をDNSが担当します。
🧩📘 用語を一気にざっくり整理
| 用語 | ひとことでいうと | たとえ |
|---|---|---|
PC |
利用者の端末 | 住人 |
有線LAN |
ケーブルでつなぐ社内・家庭内通信 | 廊下 |
無線LAN |
電波でつなぐ社内・家庭内通信 | 廊下の代わりの無線通路 |
LAN |
狭い範囲のネットワーク | 家・オフィスの中 |
WAN |
広い範囲をまたぐネットワーク | 町と町を結ぶ道路 |
イントラネット |
社内だけで使う閉じたネットワーク | 社員専用エリア |
インターネット |
世界中のネットワーク集合 | 公道全体 |
IP |
通信先の住所 | 番地 |
ドメイン |
人向けの名前 | 建物名 |
DNS |
名前から住所を引く仕組み | 案内所 |
DHCP |
IPなどを自動配布する仕組み | 受付で番号札を配る係 |
ISP |
インターネット接続を提供する事業者 | 公道への接続業者 |
ONU |
光信号を変換する機器 | 光回線の変換器 |
ルーター |
ネットワーク同士をつなぐ機器 | 交差点の案内係 |
L2スイッチ |
同じネットワーク内をさばく機器 | 同じフロアの仕分け係 |
L3スイッチ |
ネットワーク間の中継もできる機器 | 社内用の賢い案内係 |
スイッチングハブ |
初学者向けには L2 スイッチの仲間と見てOK | 口数を増やす仕分け箱 |
LAN は家庭・オフィス・学校などの限られた範囲のネットワークで、WAN はより広い範囲にまたがるネットワークです。インターネットは世界規模の「ネットワークのネットワーク」で、イントラネットは特定の人だけが使える社内向けネットワークです。
🏠🌍 1. LAN・WAN・インターネット・イントラネットの関係
まず混乱しやすいのがこの4つです。
🏠 LAN
LAN は、家・オフィス・学校など 限られた場所の中 でつながっているネットワークです。
🌎 WAN
WAN は、複数の LAN をまたぐような 広い範囲のネットワーク です。
🌐 インターネット
インターネット は、世界中のネットワークが相互接続された巨大なネットワークです。
🏢 イントラネット
イントラネット は、インターネット技術を使いつつ、社員など限られた人だけが利用できる閉じたネットワーク です。
💡 イメージでいうと
-
LAN= 自宅や社内の中 -
WAN= 拠点間を結ぶ広いネットワーク -
インターネット= 世界中に開かれた巨大ネットワーク -
イントラネット= 社内だけの限定公開ネットワーク
📶🔌 2. 有線LANと無線LAN
有線LAN は LAN ケーブルでつなぐ方式、無線LAN は電波でつなぐ方式です。
🔌 有線LANのイメージ
- 通信が安定しやすい
- 机の据え置き PC やサーバー向き
- ケーブルが必要
📶 無線LANのイメージ
- スマホやノート PC で便利
- 配線不要
- 電波状況の影響を受けやすい
初学者向けには、「有線LANも無線LANも、どちらも LAN の仲間」 と覚えるのが大事です。違うのは「通り道がケーブルか電波か」です。
🔢🌐📛 3. IP・ドメイン・DNS の関係
ここは Web を見る仕組みの中心です。
🔢 IP = 機械が使う住所
IP アドレスは、ネットワーク上で機器を識別するための番号です。
📬️ ポート番号 = 住所先の人の名前
IPアドレスの後ろにポート番号をしていするということは、住所にいる人の名前を指定するイメージです。
単にブラウザでWEBサイトを見るときはポート番号は不要です。
ブラウザでWEBサイトを見るときサーバー側で自動的にポート80などが付与される設定がされています。
例：192.168.0.1 :80
📛 ドメイン = 人が覚えやすい名前
example.com のようなドメインは、人間が扱いやすい文字列です。
📚 DNS = 名前から住所を引く仕組み
DNS はドメイン名を IP アドレスへ変換する仕組みです。
🏙️ たとえると
-
ドメイン= 「東京マンション」という名前 -
IP= その場所の正確な住所 -
ポート番号= 住所にいる人の名前 -
DNS= 名前から住所を調べる案内所
🔄 つまりこういう流れ
- あなたが
example.comをブラウザに入力する - DNS がそのドメインに対応する IP を調べる
- (場合によっては指定したポート番号も付与して接続)
- ブラウザがその IP を持つサーバーへ通信する
📦🪪 4. DHCP は何をしているのか
DHCP は、PC などの端末に対して IP アドレス・サブネットマスク・デフォルトゲートウェイ などを自動で配る仕組みです。
❓ DHCP がないとどうなる？
DHCP がないと、新しい PC をネットワークにつなぐたびに、人が手で IP 設定を書く必要があります。
🏢 たとえると
DHCP は、会社の受付で
- あなたの席番号
- 内線番号
- 出口の場所
を自動で配ってくれる係です。
💡 初学者向けの理解
ネットにつながるときに PC が「自分の住所どうしよう」と困らないように、最初の設定を配ってくれるのが DHCP です。
🏢🌍 5. ISP は何者か
ISP は Internet Service Provider のことです。利用者をインターネットへ接続する事業者です。
🛣️ たとえると
ISP は、あなたの家や会社を 公道につなぐ契約先 です。
たとえば家の中だけネットワークがあっても、ISP と契約していなければ外のインターネットへ出られません。

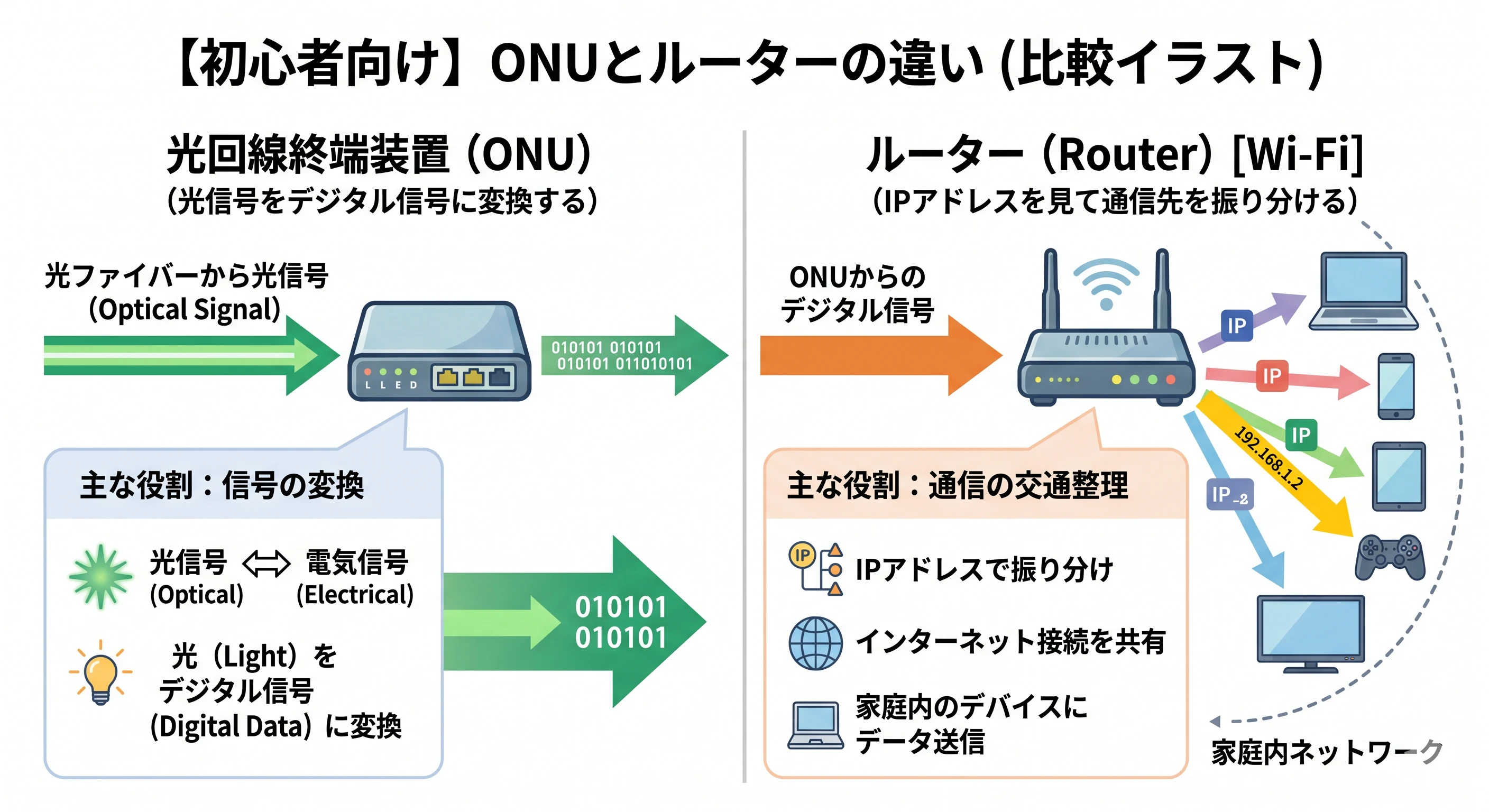

💡📡 6. ONU とルーターの違い
ここはかなり混乱ポイントです。
💡 ONU
ONU は Optical Network Unit、日本語では光回線終端装置です。光ファイバーで送られてきた光信号を、端末で扱えるデジタル信号に変換します。
📡 ルーター
ルーターは、ネットワーク同士の間でデータを送り分ける機器です。
✨ 違いをひとことでいうと
-
ONU= 光回線を使える形に変える -
ルーター= どこへ送るか判断して中継する
🏠 家庭ではどう見えるか
家庭では ONU と ルーター が別々の場合もあれば、一体型に見える機器構成もあります。ですが役割としては、変換係 と 交通整理係 で別です。
🔀🧠 7. スイッチングハブ・L2スイッチ・L3スイッチの違い
ここは最初に整理しておくとかなり楽です。
🔀 スイッチ
スイッチは、ネットワーク機器同士を接続し、正しいポートへ転送する機器です。
🔌 スイッチングハブ
初学者向けには、スイッチングハブ = 家や小規模オフィスで使う L2 スイッチ寄りの機器 として理解して大丈夫です。
🧾 L2スイッチ
L2 スイッチは、同じ LAN の中で、どの機器へ渡せばいいかを判断する係 です。
🧠 L3スイッチ
L3 スイッチは、L2 スイッチの役割に加え、IP を見てネットワーク間の中継もできる機器 と考えるとわかりやすいです。
📊 ざっくり比較表
| 機器 | 主に見るもの | 主な役割 | 初学者向けイメージ |
|---|---|---|---|
スイッチングハブ |
MAC | 同じ LAN 内で仕分け | 口数を増やす |
L2スイッチ |
MAC | 同じ LAN 内で転送 | 同じ部屋の仕分け係 |
L3スイッチ |
MAC / IP | LAN 内転送 + ネットワーク間中継 | 社内向けルーター寄り |
ルーター |
IP | ネットワーク同士を接続 | 境界の案内係 |
🧭 迷ったらこう覚える
- 同じネットワークの中をさばく → L2 スイッチ
- ネットワークをまたいでつなぐ → ルーター / L3 スイッチ
💻➡️🌐 8. PC が Web サイトを見るまでの流れ
では、実際に PC で Web サイトを見るときの流れを、全部つなげてみます。
この流れの中で、PC はドメイン名を使い、DNS が IP を返し、ルーターは宛先 IP を見て外へ転送し、ISP を経由してインターネットへ出ていきます。
🏠🏢 9. 家庭と社内で見ると違いがわかりやすい
🏠 家庭
家庭では、よくある構成はこんな感じです。
- PC
- スマホ
- Wi-Fi
- 家庭用ルーター
- ONU
- ISP
- インターネット
この場合、家庭用ルーターが Wi-Fi / DHCP / ルーティング をまとめて担当していることが多いです。
🏢 社内
社内では、さらに次のような機器が増えます。
- L2 スイッチ
- L3 スイッチ
- 無線アクセスポイント
- 複数ルーター
- サーバー
- イントラネット
社内は家庭よりネットワークが大きいため、同じ LAN 内の接続 と 別ネットワークへの中継 を分担する機器が増えます。イントラネットは、そうした社内ネットワークの上で社員向けだけに提供される仕組みです。
❓🪤 10. 初学者がつまずきやすいポイント
Q1. ONU があればインターネットできる？
ONU だけでは「変換」はできても、複数端末の接続やネットワーク間の振り分けは別問題 です。ルーターはネットワーク間を中継する役割を持ちます。
Q2. DNS はインターネットそのもの？
違います。DNS はインターネット上で使われる 名前解決の仕組み です。インターネット全体の一部です。
Q3. ドメインがあれば通信できる？
ドメインは名前であって、実際の通信先は IP です。DNS がその橋渡しをします。
Q4. L2スイッチとルーターは同じ？
違います。L2 は主に MAC アドレス、ルーターは主に IP アドレスを見て転送します。
Q5. スイッチングハブと昔のハブは同じ？
違います。昔の hub は受け取ったデータを他ポートへ広くコピーしますが、switch は適切なポートへ転送します。
✅🎯 まとめ
最後に、初心者向けに一文ずつでまとめます。
-
PCはネットを使う本人 -
有線LAN / 無線LANは家や社内の通り道 -
LANは狭い範囲、WANは広い範囲 -
イントラネットは社内だけ、インターネットは世界全体 -
IPは住所 -
ポート番号は住所先の人（記載がなくても良い） -
ドメインは人向けの名前 -
DNSは名前を住所に変える案内所 -
DHCPは住所などを自動配布する受付 -
ISPは外のインターネットへつなぐ事業者 -
ONUは光信号を変換する機器 -
ルーターはネットワーク同士をつなぐ交通整理係 -
L2スイッチは同じ LAN の中をさばく -
L3スイッチは LAN 内だけでなくネットワーク間の中継も扱える -
スイッチングハブは初学者向けには L2 スイッチの仲間と考えると理解しやすい
。
