NNablaでtensorboardを使う

tensorboard は学習時にロスカーブを書いたり、ヒストグラムや画像を描画したりするのがとても便利なツールです。私は最近ソニー製のニューラルネットワークフレーム NNabla (https://nnabla.org/) を使っていますが、可視化ツールがなかったので、NNabla でも tensorboard を使えるように、python のパッケージを作りました。

基本は "tensorboardX for pytorch" をベースに作りました。

使い方

基本的には demp.py を実行してもらうとどんな感じか分かるかと思います。スカラ、ヒストグラム、画像などの描画に対応しています。

# Install
pip install 'git+https://github.com/naibo-code/nnabla_tensorboard.git'

# Demo
python examples/demo.py

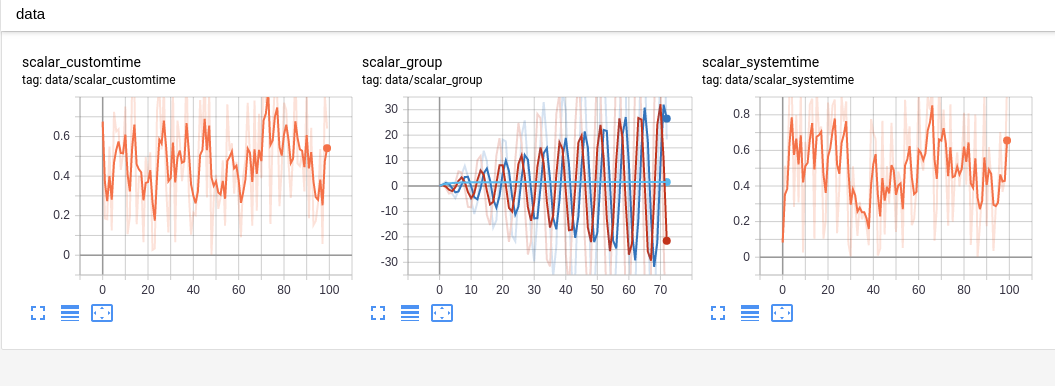

スカラ

ヒストグラム

文字出力

NNabla + tensorboard で MNIST の学習を可視化

NNabla はこちらのリポジトリ https://github.com/sony/nnabla-examples/ で幾つかの examples を提供しています。今回はその中から MNIST の学習コード を使って、リアルタイムに学習結果を tensorboard で可視化してみました。

変更すべきのはこちらの２つの関数だけです（NEW と書かれた部分だけ。）。あとファイルの先頭にfrom nnabla_tensorboard import SummaryWriter でパッケージをインポートします。

from nnabla_tensorboard import SummaryWriter


def train():
    """
    Main script.

    Steps:

    * Parse command line arguments.
    * Specify a context for computation.
    * Initialize DataIterator for MNIST.
    * Construct a computation graph for training and validation.
    * Initialize a solver and set parameter variables to it.
    * Create monitor instances for saving and displaying training stats.
    * Training loop
      * Computate error rate for validation data (periodically)
      * Get a next minibatch.
      * Execute forwardprop on the training graph.
      * Compute training error
      * Set parameter gradients zero
      * Execute backprop.
      * Solver updates parameters by using gradients computed by backprop.
    """
    args = get_args()

    from numpy.random import seed
    seed(0)

    # Get context.
    from nnabla.ext_utils import get_extension_context
    logger.info("Running in %s" % args.context)
    ctx = get_extension_context(
        args.context, device_id=args.device_id, type_config=args.type_config)
    nn.set_default_context(ctx)

    # Create CNN network for both training and testing.
    if args.net == 'lenet':
        mnist_cnn_prediction = mnist_lenet_prediction
    elif args.net == 'resnet':
        mnist_cnn_prediction = mnist_resnet_prediction
    else:
        raise ValueError("Unknown network type {}".format(args.net))

    # TRAIN
    # Create input variables.
    image = nn.Variable([args.batch_size, 1, 28, 28])
    label = nn.Variable([args.batch_size, 1])
    # Create prediction graph.
    pred = mnist_cnn_prediction(image, test=False, aug=args.augment_train)
    pred.persistent = True
    # Create loss function.
    loss = F.mean(F.softmax_cross_entropy(pred, label))

    # TEST
    # Create input variables.
    vimage = nn.Variable([args.batch_size, 1, 28, 28])
    vlabel = nn.Variable([args.batch_size, 1])
    # Create prediction graph.
    vpred = mnist_cnn_prediction(vimage, test=True, aug=args.augment_test)

    # Create Solver.
    solver = S.Adam(args.learning_rate)
    solver.set_parameters(nn.get_parameters())

    # Create monitor.
    from nnabla.monitor import Monitor, MonitorTimeElapsed
    monitor = Monitor(args.monitor_path)
    monitor_time = MonitorTimeElapsed("Training time", monitor, interval=100)

    # For tensorboard (NEW)
    tb_writer = SummaryWriter(args.monitor_path)

    # Initialize DataIterator for MNIST.
    from numpy.random import RandomState
    data = data_iterator_mnist(args.batch_size, True, rng=RandomState(1223))
    vdata = data_iterator_mnist(args.batch_size, False)
    # Training loop.
    for i in range(args.max_iter):
        if i % args.val_interval == 0:
            # Validation (NEW)
            validation(args, ctx, vdata, vimage, vlabel, vpred, i, tb_writer)

        if i % args.model_save_interval == 0:
            nn.save_parameters(os.path.join(
                args.model_save_path, 'params_%06d.h5' % i))
        # Training forward
        image.d, label.d = data.next()
        solver.zero_grad()
        loss.forward(clear_no_need_grad=True)
        loss.backward(clear_buffer=True)
        solver.weight_decay(args.weight_decay)
        solver.update()
        loss.data.cast(np.float32, ctx)
        pred.data.cast(np.float32, ctx)
        e = categorical_error(pred.d, label.d)

        # Instead of using nnabla.monitor, use nnabla_tensorboard. (NEW)
        if i % args.val_interval == 0:
            tb_writer.add_image('image/train_data_{}'.format(i), image.d[0])

        tb_writer.add_scalar('train/loss', loss.d.copy(), global_step=i)
        tb_writer.add_scalar('train/error', e, global_step=i)
        monitor_time.add(i)

    validation(args, ctx, vdata, vimage, vlabel, vpred, i, tb_writer)

    parameter_file = os.path.join(
        args.model_save_path, '{}_params_{:06}.h5'.format(args.net, args.max_iter))
    nn.save_parameters(parameter_file)

    # append F.Softmax to the prediction graph so users see intuitive outputs
    runtime_contents = {
        'networks': [
            {'name': 'Validation',
             'batch_size': args.batch_size,
             'outputs': {'y': F.softmax(vpred)},
             'names': {'x': vimage}}],
        'executors': [
            {'name': 'Runtime',
             'network': 'Validation',
             'data': ['x'],
             'output': ['y']}]}
    save.save(os.path.join(args.model_save_path,
                           '{}_result.nnp'.format(args.net)), runtime_contents)

    tb_writer.close()

def validation(args, ctx, vdata, vimage, vlabel, vpred, i, tb_writer):
    ve = 0.0
    for j in range(args.val_iter):
        vimage.d, vlabel.d = vdata.next()
        vpred.forward(clear_buffer=True)
        vpred.data.cast(np.float32, ctx)
        ve += categorical_error(vpred.d, vlabel.d)
    tb_writer.add_scalar('test/error', ve / args.val_iter, i)

NNabla + tensorboard : MNIST の実行結果

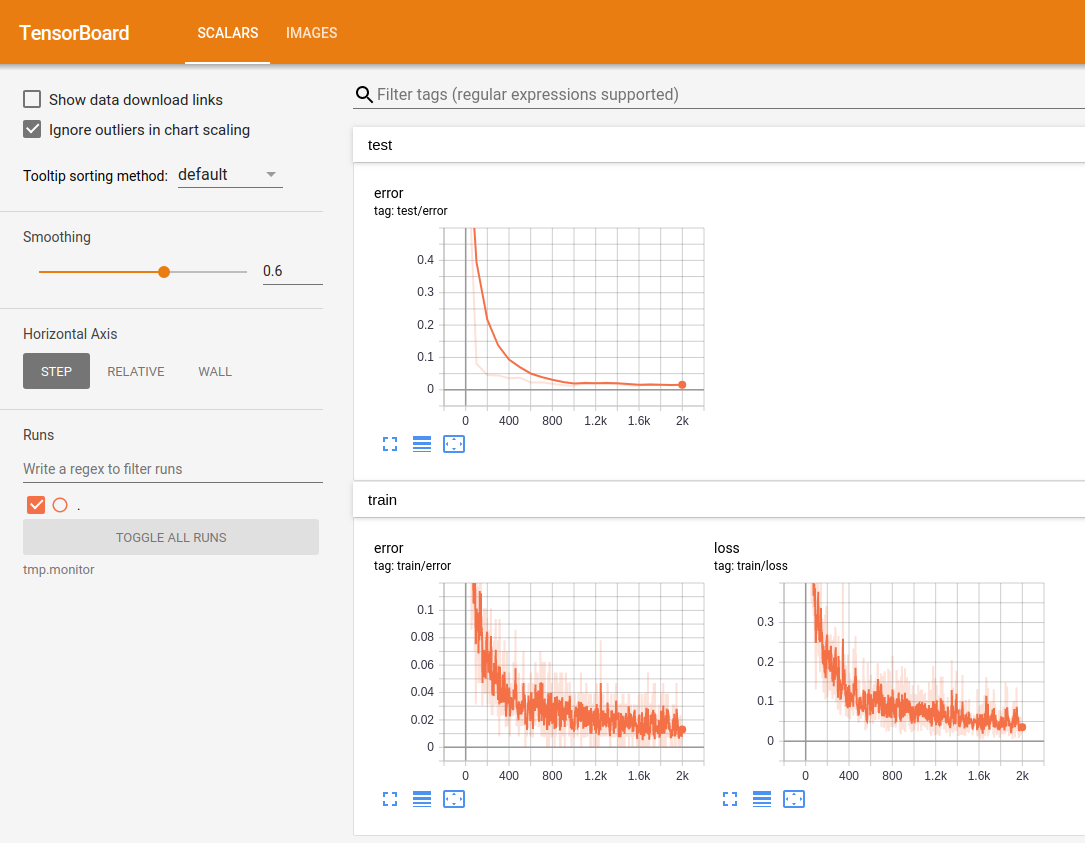

学習カーブ

入力イメージもplotしてみた。

自作スクリプトで描画したりする必要がなく、やっぱり tensorboard は便利ですね。

追加したい機能

• Network graph を tensorboard に表示する機能。
• NNabla をうまく使えば、中間層のデータの可視化も tensorboard でできちゃうかもしれません。（まだ色々調べ中・・・）
