聖夜のキラキラ星をBSVで作ろう！

はじめに

クリスマスアドベント企画として、Hardware Description Language (HDL) アドベントカレンダー24日目は、Bluespec SystemVerilog (BSV) でキラキラ聖夜を作ります。

グラフィックコントローラやVRAMを使用するので、インベーダーゲーム のリソースを再利用します。解像度は 256×256、色は原色 8 色と、だいたい 45 年前くらいのレトロ感です。

それでも、結果としては 8bit（どこが？）マシンとは思えないくらい立体感のある映像になりました。

……単にもとの画像に立体感があるだけなのですが。

機材

• Arty A7 ボード
• PMOD VGA ボード
• VGA/HDMI 変換

画像のロード

デコーダ関数

まず画像のロード関数です。元画像はこのサイトにあった解像度の高いロゴ画像を256x256に縮め、さらに色数を4色に落としました。ただ単純にパターンROMに画像を置いてVRAMに転送するだけではあまり面白くないので、RLE (run length encoding)を行いました。元画像は Python でエンコードしましたが、単純なベタ塗りパターンだったため、約 1/3 までデータ量を圧縮することができました。

以下にデコーダ部のBSVコードを示します。このデコーダはROMから$color, runlen_\text{high}, runlen_\text{low})$の4bit要素の三つ組みを読み取り、2次元座標$(x, y)$に書いていくものです。

// PROM アドレス（1 nibble 単位）
Reg#(PAddr_t)   rleAddr      <- mkReg(0);

// 展開先の相対座標 (0..255, 0..255)
Reg#(U8)        rleX         <- mkReg(0);
Reg#(U8)        rleY         <- mkReg(0);

// 残りピクセル数 256 * 256
Reg#(UInt#(16)) pixelsLeft   <- mkReg(0);

// 現在のランの残り長さ (1..256)
Reg#(UInt#(9))  runLen       <- mkReg(0);

// 色と長さ nibble
Reg#(Pattern_t) rleColor     <- mkReg(0);
Reg#(Pattern_t) rleLenHiNib  <- mkReg(0);
Reg#(Pattern_t) rleLenLoNib  <- mkReg(0);

// PROM から nibble(Pattern_t) を1つ読み取り、dst に入れ、rleAddr を 1 進める
function Stmt rleNextNibble(Reg#(Pattern_t) dst);
  return (seq
    action
      // PROM アドレスをセット
      p_addr <= rleAddr;
    endaction
    // read timing 調整が必要ならここに noAction を挟む
    noAction;
    action
      // nibble を取り込み
      dst     <= romdata;      // romdata : Pattern_t
      rleAddr <= rleAddr + 1;  // 次の nibble へ
    endaction
  endseq);
endfunction

// PROM 上で RLE が始まるニブルアドレス（行256の先頭なら 128*256）
`define RLE_START_ADDR 128*256
`define VRAM_WIDTH     256
`define VRAM_HEIGHT    256

function Stmt rleDecode_org();
  return (seq
    //------------------------------------------------
    // 初期化
    //------------------------------------------------
    action
      // RLE データは PROM の 256 行目から始まる前提
      rleAddr    <= fromInteger(`RLE_START_ADDR);
      // 出力先相対座標
      rleX       <= 0;
      rleY       <= 0;
      pixelsLeft <= fromInteger(`VRAM_WIDTH * `VRAM_HEIGHT -1);
      runLen     <= 0;
    endaction
    //------------------------------------------------
    // 全ピクセルを描き終えるまでループ
    //------------------------------------------------
    while (pixelsLeft != 0) seq
      // --- 新しいランを読み込む必要があるなら ---
      if (runLen == 0) seq
        // color
        rleNextNibble(rleColor);
        // len_hi
        rleNextNibble(rleLenHiNib);
        // len_lo
        rleNextNibble(rleLenLoNib);
        action
          UInt#(4) hi = unpack(rleLenHiNib);
          UInt#(4) lo = unpack(rleLenLoNib);
          // ラン長 L = 16*hi + lo + 1
          runLen <= extend(unpack({pack(hi), pack(lo)})) + 1;
        endaction
      endseq
      // --- このランから 1 ピクセル描画 ---
      setDot(rleX, rleY, rleColor);
      action
        pixelsLeft <= pixelsLeft - 1;
        runLen     <= runLen     - 1;
        // 256 幅で折り返し
        if (rleX == 8'd255) begin
          rleX <= 0;
          rleY <= rleY + 1;
        end
        else begin
          rleX <= rleX + 1;
        end
      endaction
    endseq   // while (pixelsLeft != 0)
  endseq);
endfunction
FSM rle_fsm <- mkFSM(rleDecode_org());

// rleDecodeを起動するラッパ
function Stmt rleDecode();
  return (seq
    `RUN_FSM(rle_fsm)
  endseq);
endfunction

上記最後の rleDecode 関数は、本体 rleDecode_org を起動するだけの薄いラッパです。これは HDL アドベントカレンダー 12 月 5 日の「巨大 FSM のダイエット計画」で紹介した方法で、重いシーケンスを小 FSM に切り出し、メインからはラッパを呼び出して終了を待つだけにするものです。これにより、メインシーケンス側の状態爆発を抑えられます。

さらに私は BSV の rule が苦手なので、HDL アドベントカレンダー 12 月 17 日の「Rule を用いない BSV の設計手法」で解説した手法を用いています。従って C のように while ループが書いてあるだけなので、読みやすいと思います。

キラキラ聖夜

星座標

星の座標は $(x, y)$ではなく$(x, y, P, \phi)$の4つ組で表します。周期 $P$、位相$\phi$を各星に持たせることで、ランダムに点滅しているように見せます。以下はそのテーブルの一部です。

// loaded 76 stars from stars_xy.csv
// ps(x, y, P, phi) 形式
  ps(  0,   0, 64, 19),
  ps(204,   1, 16,  7),
  ps( 63,   2, 16, 11),
:
  ps( 33, 251, 32,  8),
  ps(165, 254,  8,  0),
  ps(232, 254, 64, 33)

このテーブルの作成にあたっては、原画像の白点を星と見立て、その抽出から座標テーブル生成までを行う Python スクリプトを ChatGPT に作ってもらいました。

アルゴリズム

ランダムに点滅するアルゴリズムは

案3：座標から「周期と位相」を決めるだけの簡単版

擬似乱数すら使わず、各星に違う周期と位相を与えるだけでも、それなりに「ランダムっぽく」見えます。

1. フレームカウンタ$t$を用意。

2. 星の座標$(x,y)$から、その星固有の周期$P$と位相$\phi$を決める。
   例：
   $$
   P = 8 + ((x + 2y) \bmod 5) \quad (8 \sim 12; \text{フレーム周期})
   $$
   $$
   \phi = (3x + y) \bmod P
   $$

3. 星は次の条件で ON にする。
   $$
   \text{star_on} = 1 \iff ((t + \phi) \bmod P) < \frac{P}{2}
   $$

• つまり各星は周期$P$で点滅し、そのうち半分だけ点灯。
• 星ごとに$P$と$\phi$が違うため、全体としてはかなりバラバラに光って見える。

ハード実装としては

• $P$を事前に ROM に入れておくか、座標から組み合わせ回路で計算、
• Pを2の冪にすれば、$\bmod P$の演算も不要

ご覧のとおり、このアルゴリズムも ChatGPT に教えてもらったものです。

聖夜表示関数

以下は、星の点滅を 1 フレーム分更新する BSV コードです。

// pack ∘ st のラッパ (packed star)
function Bit#(SizeOf#(StarTwinkle)) ps(U8 x, U8 y, U8 p, U8 phi);
  return pack(st(x, y, p, phi));
endfunction

// 星テーブル (packed ビット列)
Bit#(SizeOf#(Vector#(NumStars, StarTwinkle))) starTwinkleBits = {
// ps(x, y, P, phi) 形式
`include "stars_xy.vh"
};

// Vector#(NUM_STARS, StarTwinkle) に変換
Vector#(NumStars, StarTwinkle) starTwinkleTable =
  reverse(unpack(starTwinkleBits));

// 1フレーム分、星の点滅を更新する Stmt
//   count : グローバルフレームカウンタ (60Hzで+1される想定)
function Stmt stepStarField();
  let s = starTwinkleTable[i];
  let phaseIdx = (truncate(counter) + s.phase) % s.period;
  let on = (phaseIdx < (s.period >> 1));
  return (seq
    for (i <= 0; i < fromInteger(valueOf(NumStars)); i <= i + 1) seq
      if (on)
        setDot(s.x, s.y, 7);
      else
        setDot(s.x, s.y, 0);
    endseq
  endseq);
endfunction

4 つ組を配列にする部分は少し凝った書き方をしています。配列を並べて初期化したかったので、いったんビット列に pack しています。実際に使うときは、そのビット列に対してあらかじめ unpack と reverse を行ったテーブルを普通に引くだけです。

完成

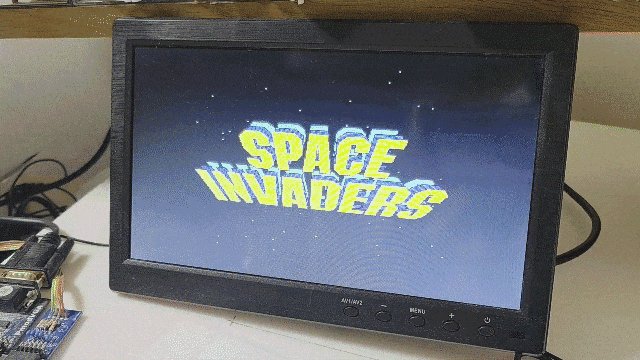

お待ちかねの完成結果をご紹介します。GIF だと圧縮の都合で少し粗く見えますが、実機ではもう少し滑らかにキラキラして見えます。

さいごに

今回は ChatGPT 5.1 に各種サポートプログラムを Python で作成してもらったほか、BSV についても 9 割方は Chat によるもので、私はほぼデバッグ係になっていました。

ChatGPT 5.1 は、慣れていない BSV では時々文法誤りのコードを吐くものの、Python については一度もバグを入れることなく動くコードを出してくれました。Python の方が得意なのは、世の中にあるコードベースの量を考えれば当然かもしれません。

これほど Python が得意なら、今後は人間が Python を書く機会はどんどん減り、Python は機械語のような位置付けになるかもしれません。昔は機械語のバイナリを覚えたものですが（C3,00,80,...）、それと同じような存在になりそうです。

幸いChatGPTは、BSVはそこまで得意ではないので、人間の書く楽しみがまだ辛うじて残されているのかもしれません。
