若手教育用の資料として、Cisco Packet TracerというCisco機器のシミュレーターについて資料にまとめ、さらにそれをNotebookLMに解説してもらいました。

若手育成で自習できるツールを探している&このツールを使わせたいけど、説明資料作るのが面倒！という人の役に立てばという想いから作ってみましたが、まだまだ改善の余地がありますね。NotebookLM使いこなすにはまだまだ先は長そうです（動画がへたくそです。記事だけ活用いただけると幸いです。）

本編の要約動画は以下になっています。
まぁ、、、音声に合わせて動画を流しているからところどころ忙しかったりするので、正直下に中身を書いているので、音声聞きながら記事を直接見た方が良いかもです。（パワポで作ったので画像が多いです）

目次

① Cisco Packet Tracerとは
② Cisco Packet Tracerのインストールおよびセットアップ
③ Cisco Packet Tracerの基本操作
④ Cisco Packet Tracerによる構築及び動作確認
⑤ 付録：用語一覧

①Cisco Packet Tracerとは

　Cisco Packet Tracerは、Cisco社が提供するネットワークシミュレーションツールです。
　主にネットワーク技術の学習やCCNA資格の試験対策に使われています。

主な特徴

• 仮想ネットワーク構築：PC、ルーター、スイッチなどをソフトウェア上で配置・接続してネットワークを構築できます。
• コマンド操作の練習：Cisco IOSの基本的なコマンドを使って、ルーターやスイッチの設定が可能。
• 障害シミュレーション：ケーブルを切断したり、設定ミスを試してネットワークの挙動を確認できます。
• 無料で利用可能：Cisco Networking Academyに登録すれば、無料でダウンロードできます。

ユースケース

• CCNAなどのネットワーク資格取得を目指す人
• 実機がなくてもネットワーク構築を体験したい人
• 教育現場や研修でネットワーク演習を行いたい人

② Cisco Packet Tracerのインストールおよびセットアップ

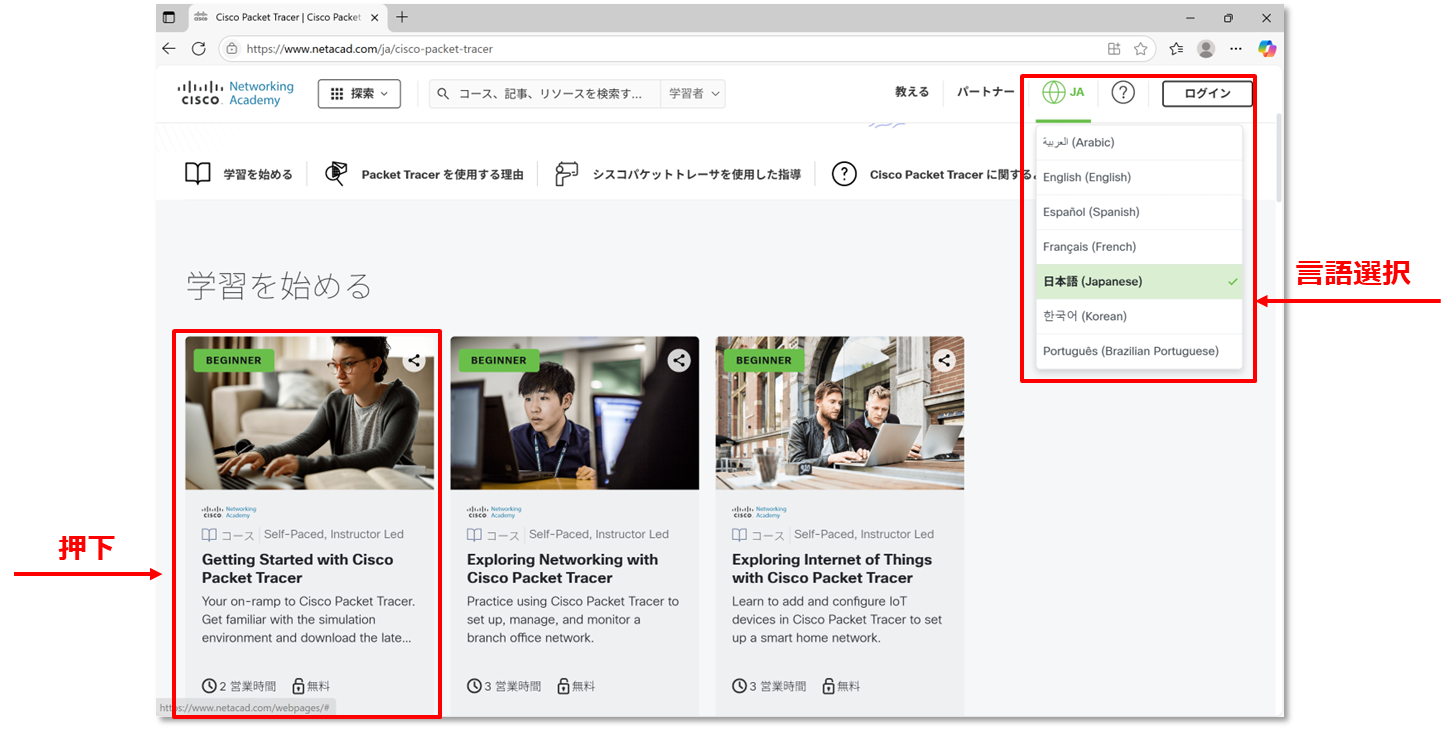

最初に、ブラウザで「Cisco Packet Tracer | Cisco Packet Tracer」にアクセスします。
ページは日本語にも切り替えられます。
下に少しスクロールし、「Getting Started with Cisco Packet Tracer」を押下します

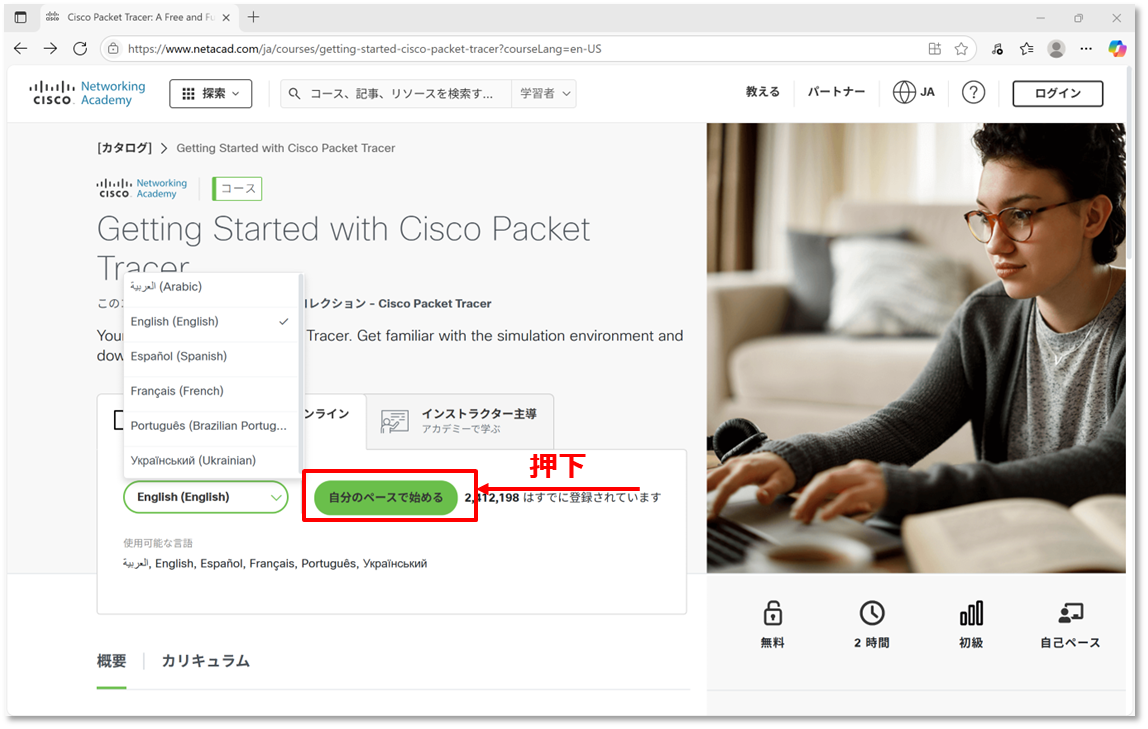

画面が切り替わったら「自分のペースで始める」を押下します。
なお、コースの言語選択がありますが、ここでは日本語は選べません。

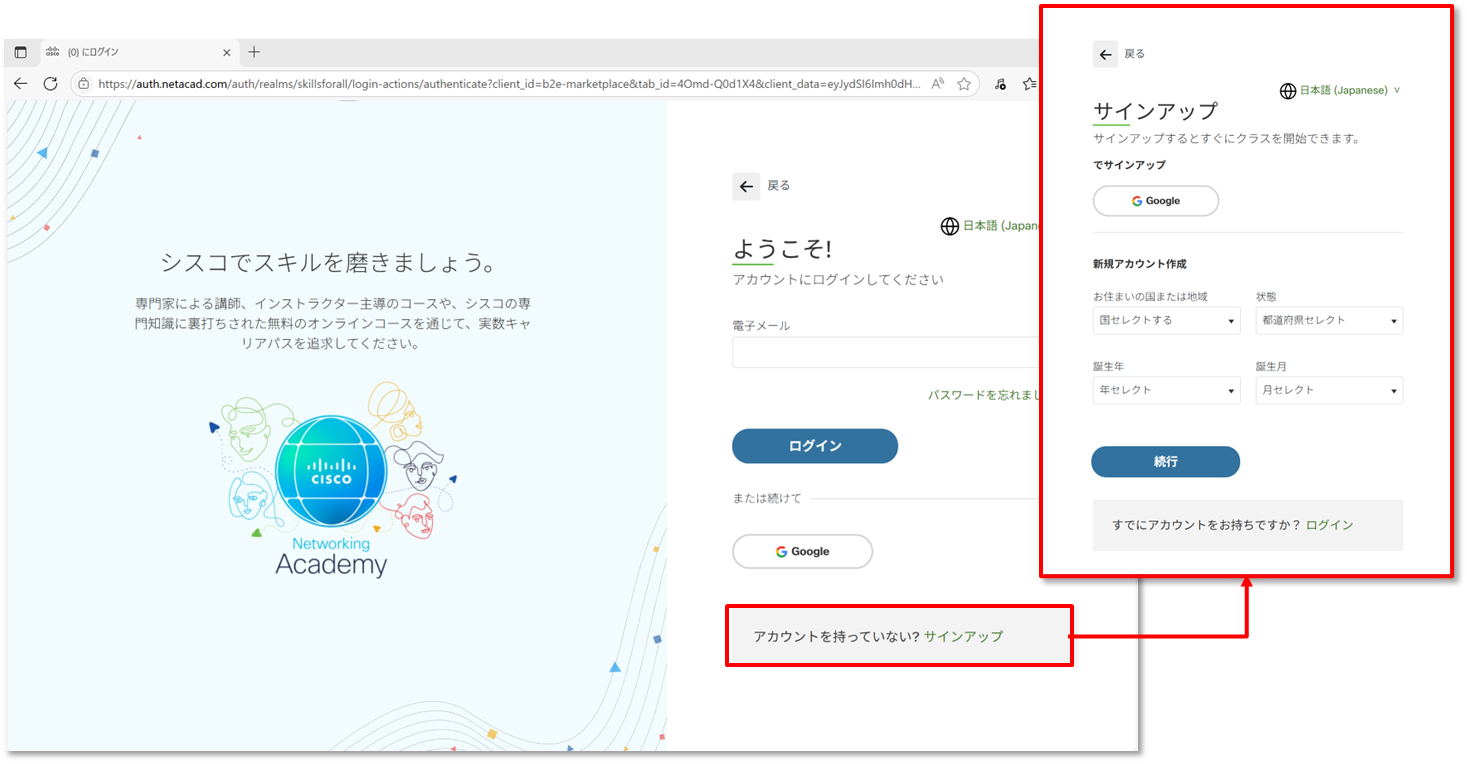

画面が切り替わったらログインをしますが、アカウントを持っていなかったらサインアップでアカウントを作成してください。
googleアカウントでのログインも可能ですが、サインアップの住所や誕生日の選択、氏名の入力は必要となります。

必要な情報を入力し、続行を押下すると利用規約への同意を求められます。
チェックボックスは上段の同意だけでよいかと思います。

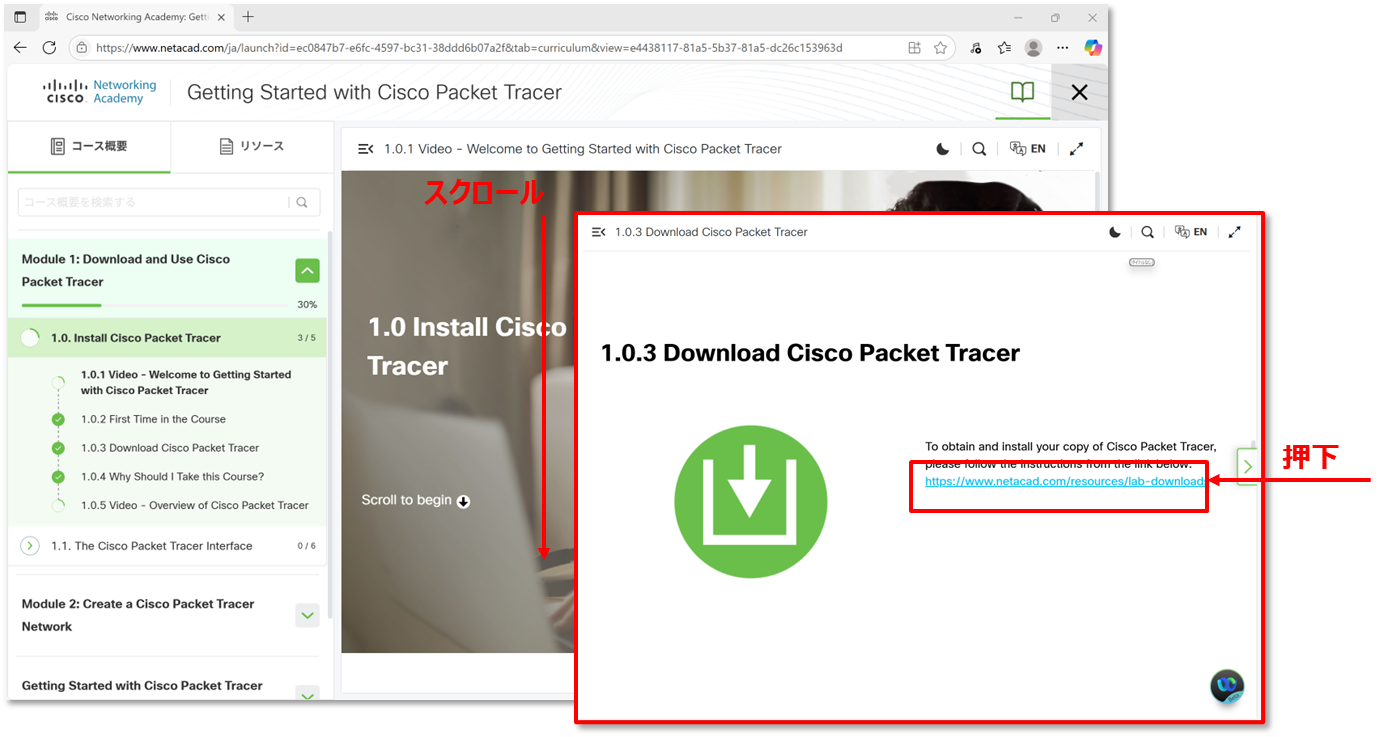

画面が切り替わったら、右側の画面を下までスクロールし、「Download Cisco Packet Tracer」のページのリンクを押下する。

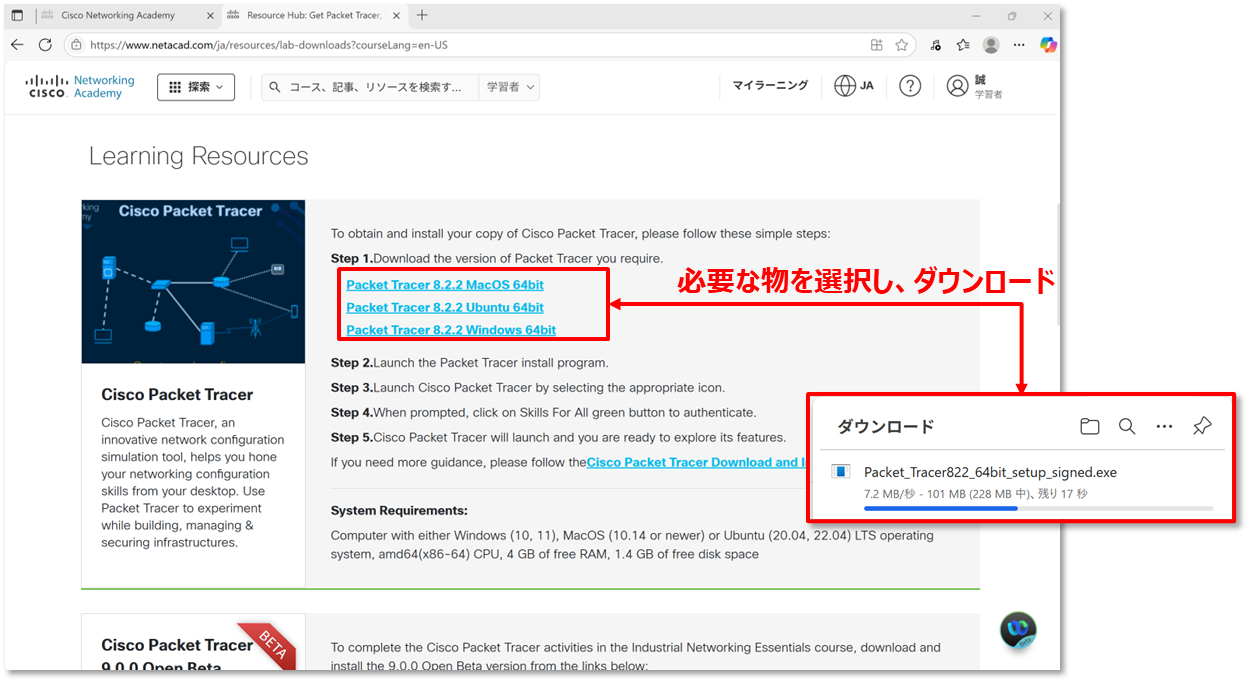

画面が切り替わったら、「Learning Resources」まで下にスクロースし、必要なインストーラーをダウンロードします。

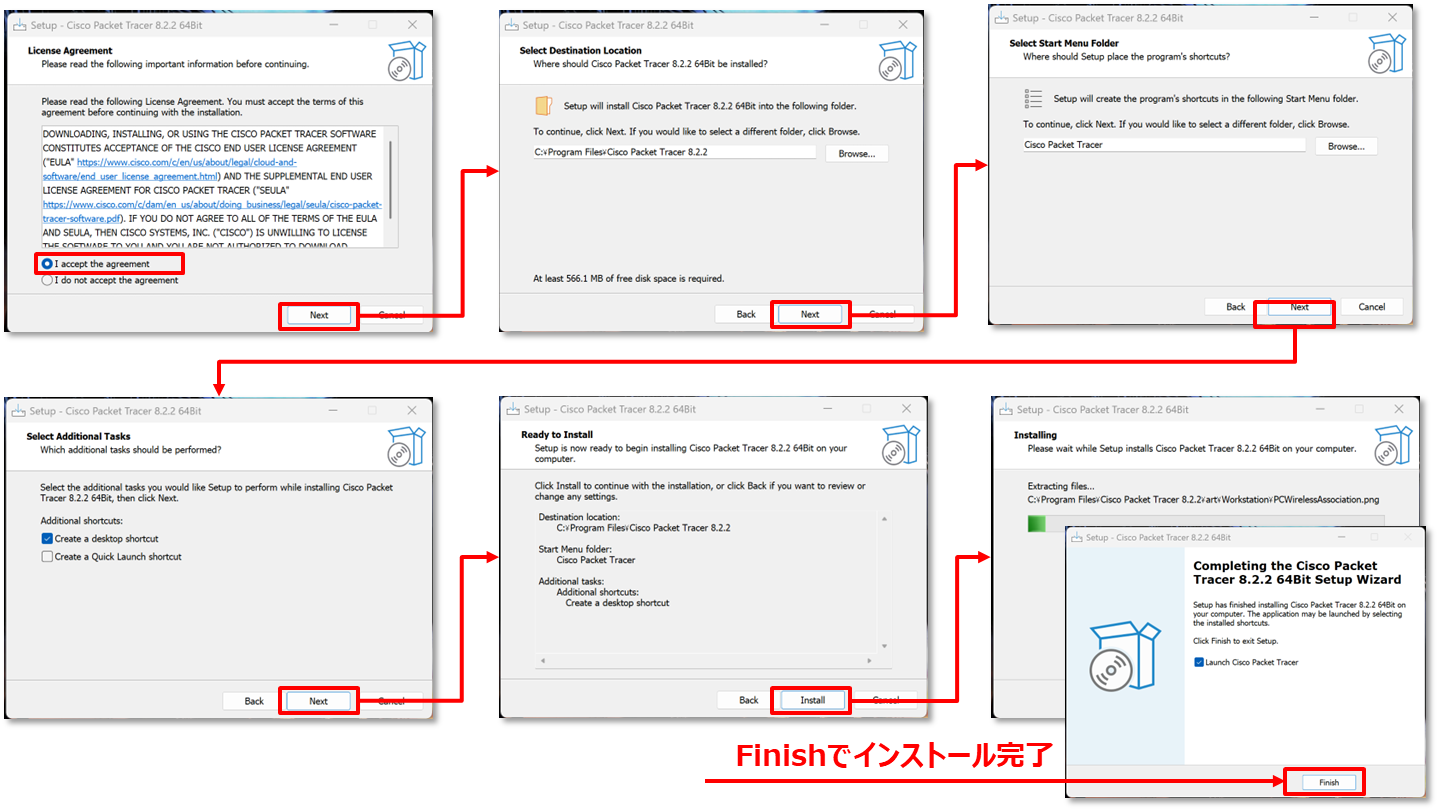

ダウンロードしたファイルを実行し、インストールを進めます。

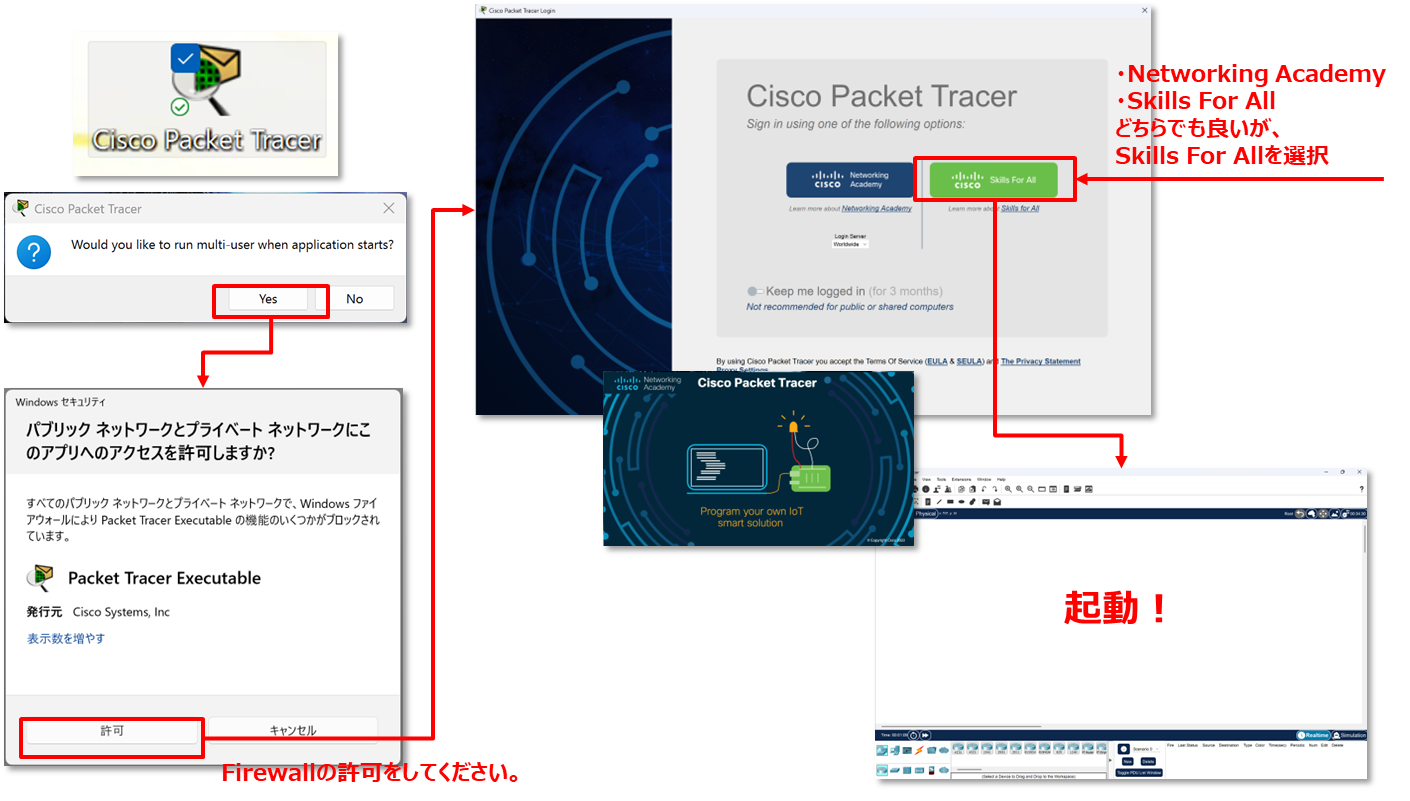

インストールをしたら、Finish時に「Launch Cisco Packet Tracer」にチェックを入れて起動するか、直接Cisco Packet Tracerを起動します。

③Cisco Packet Tracerの基本操作

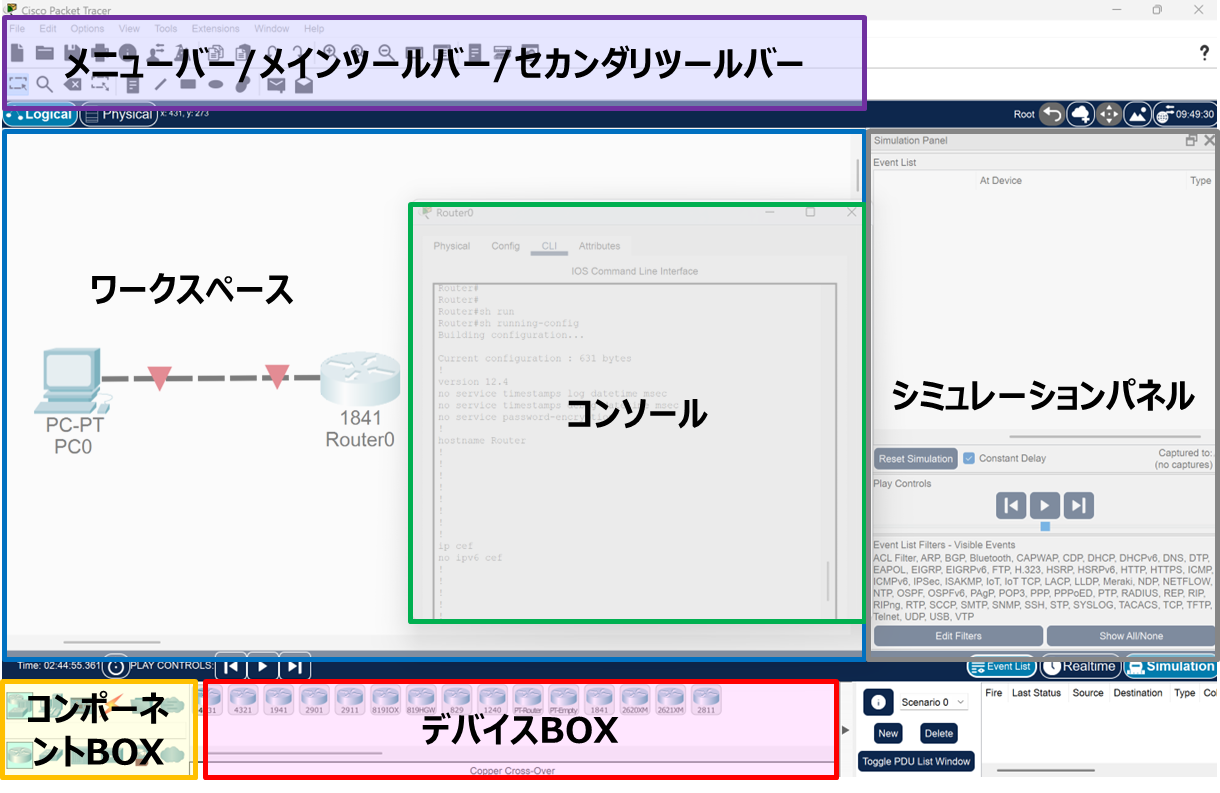

メインの画面は以下のように構成されています。

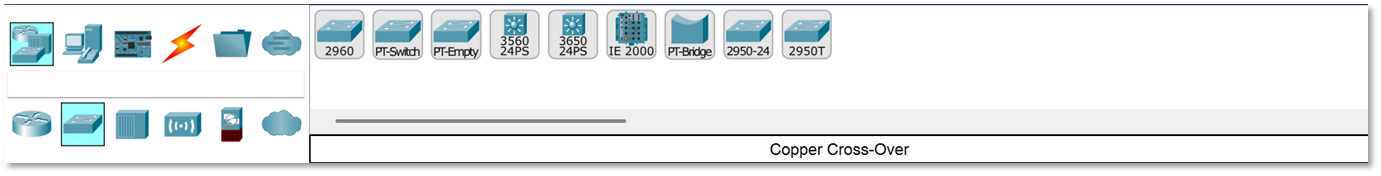

コンポーネントBOXであらゆる機器を選択できます。
例）

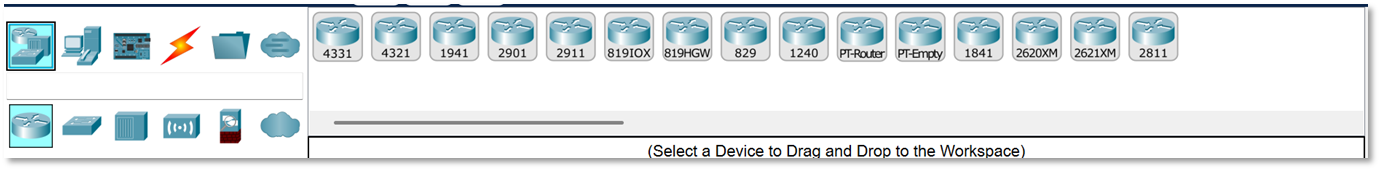

• Network Device > Router


• Network Device > Switches

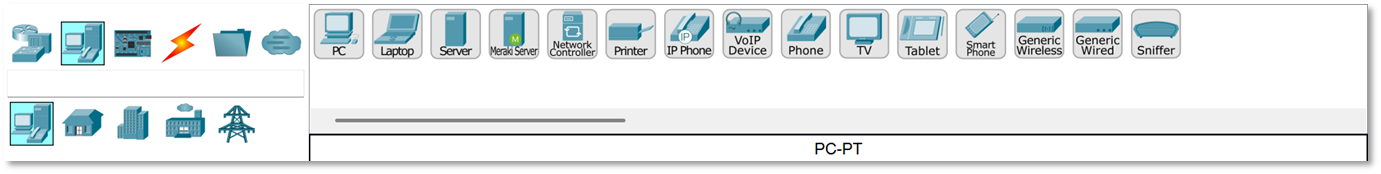

• End Device > End Device


その他、Wireless Deviceや多数のケーブル種別が選択できます。

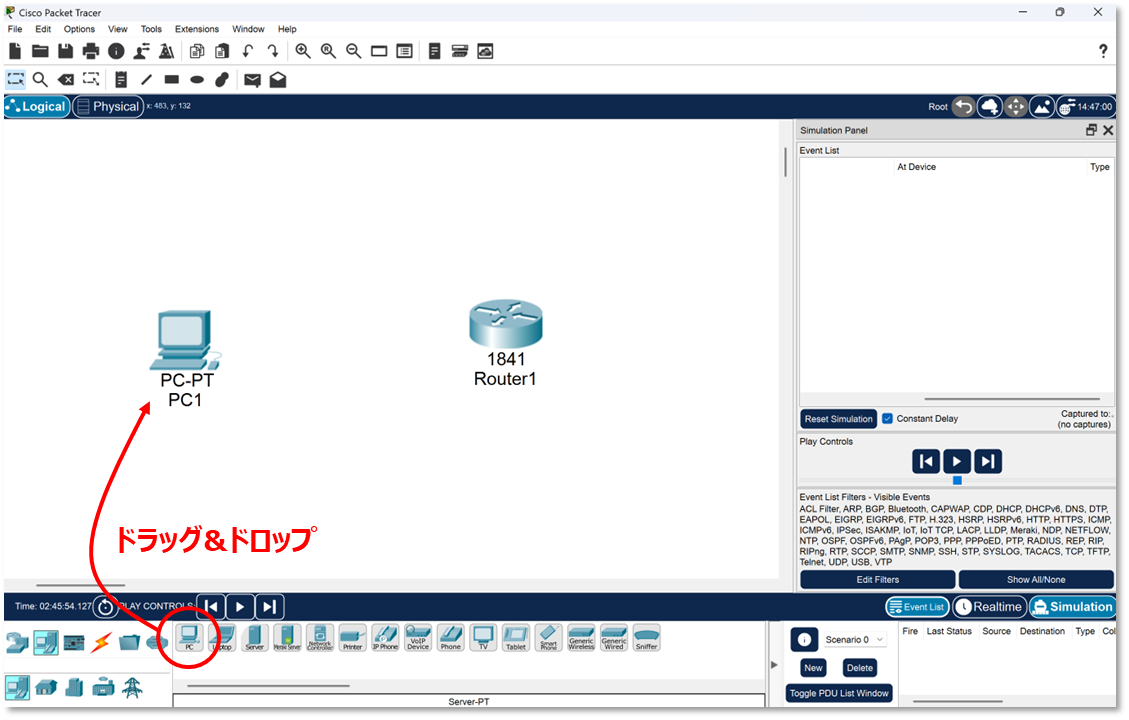

Cisco Packet Tracerは視覚的に操作ができ、ドラッグ&ドロップでノードの配置やケーブルを配線することで構成を組むことが可能です。

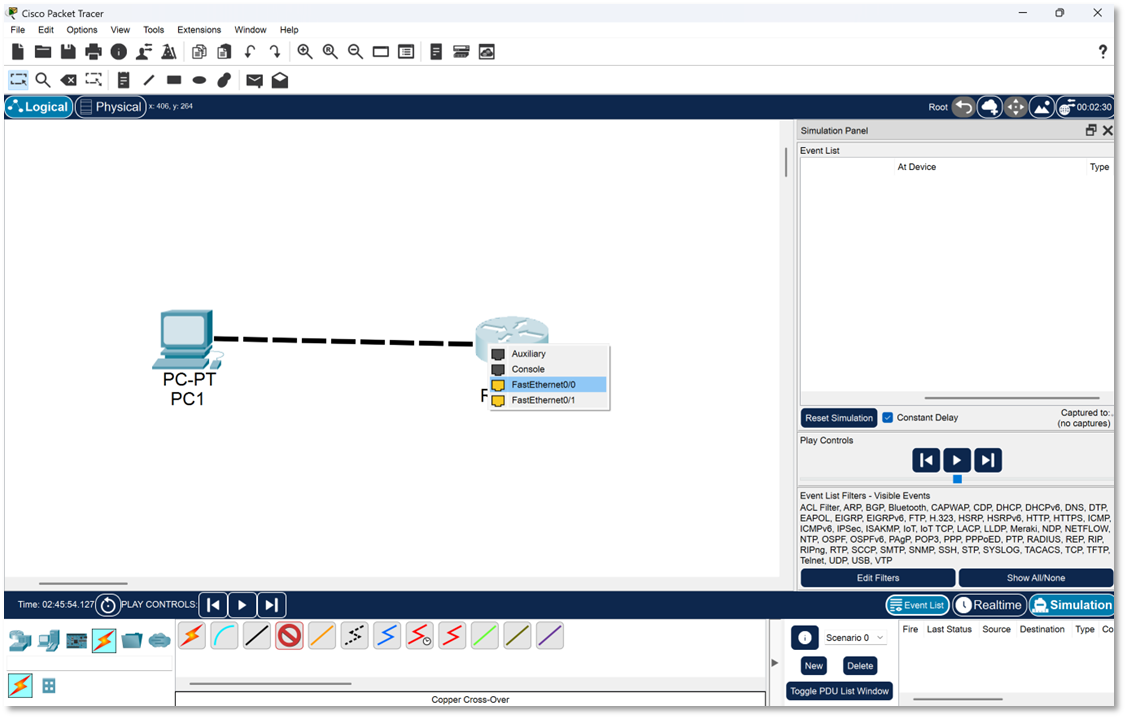

ケーブルは、Connection > Connectionより選択し、ノードと重ねると接続ポートの選択しが出るため、接続したい場所に対して接続する。

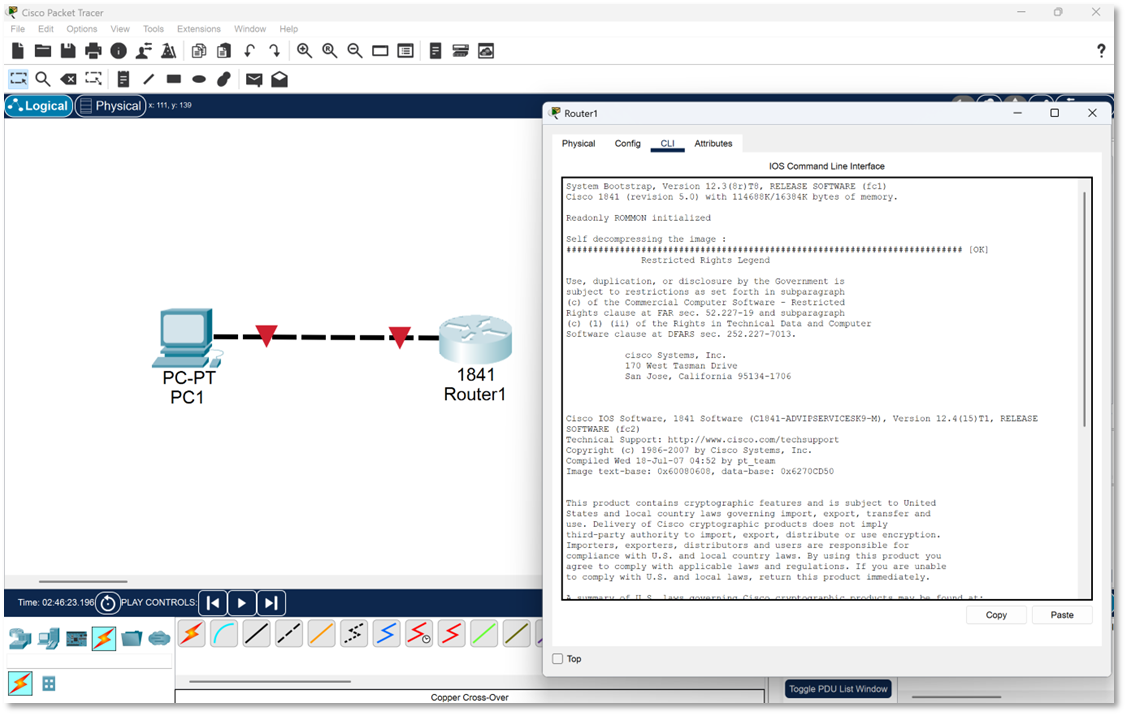

ルーターをクリックすると、操作用のポップアップが出ます。例えば、以下だとCLIの起動画面が見れます。
Physicalでは追加可能なモジュールの選択ができます。

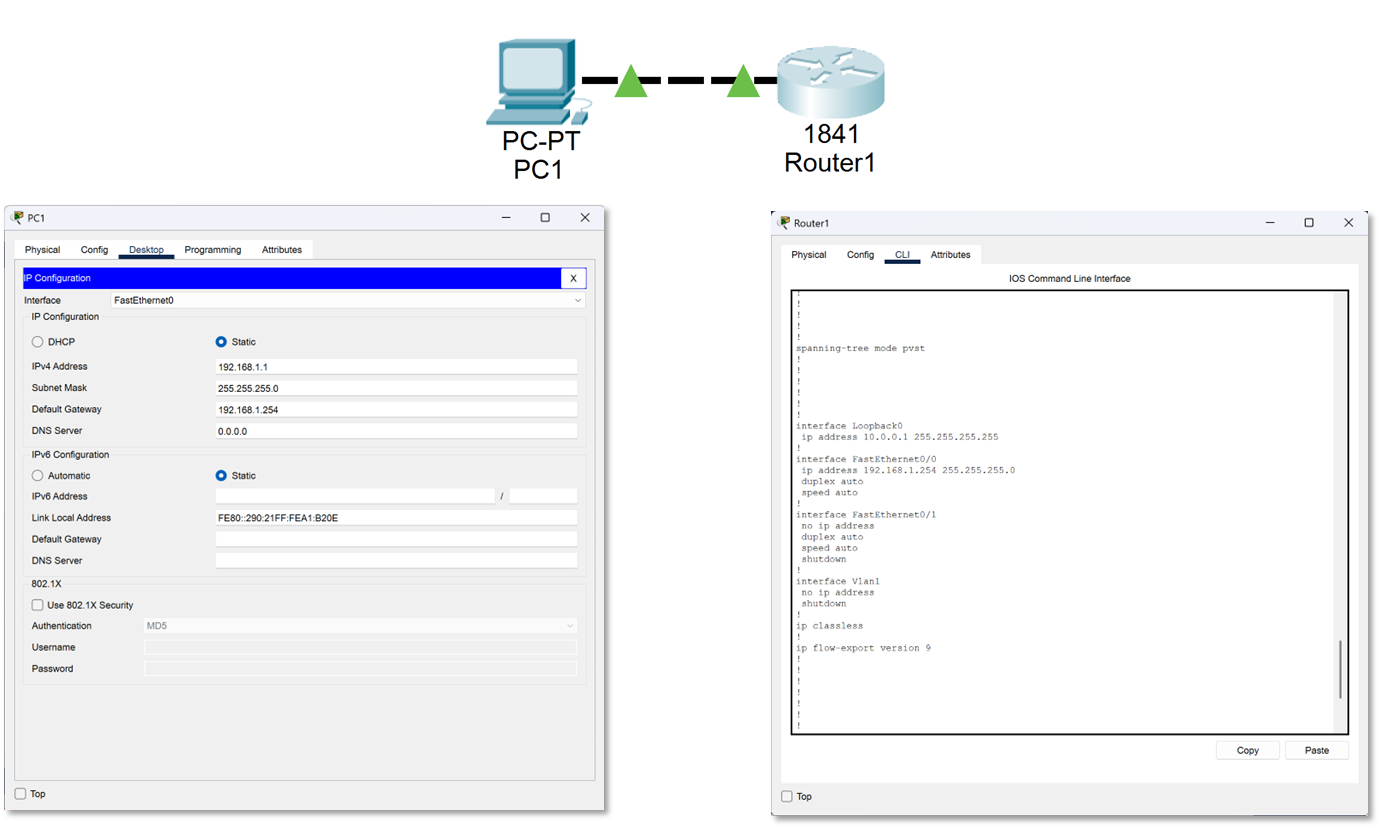

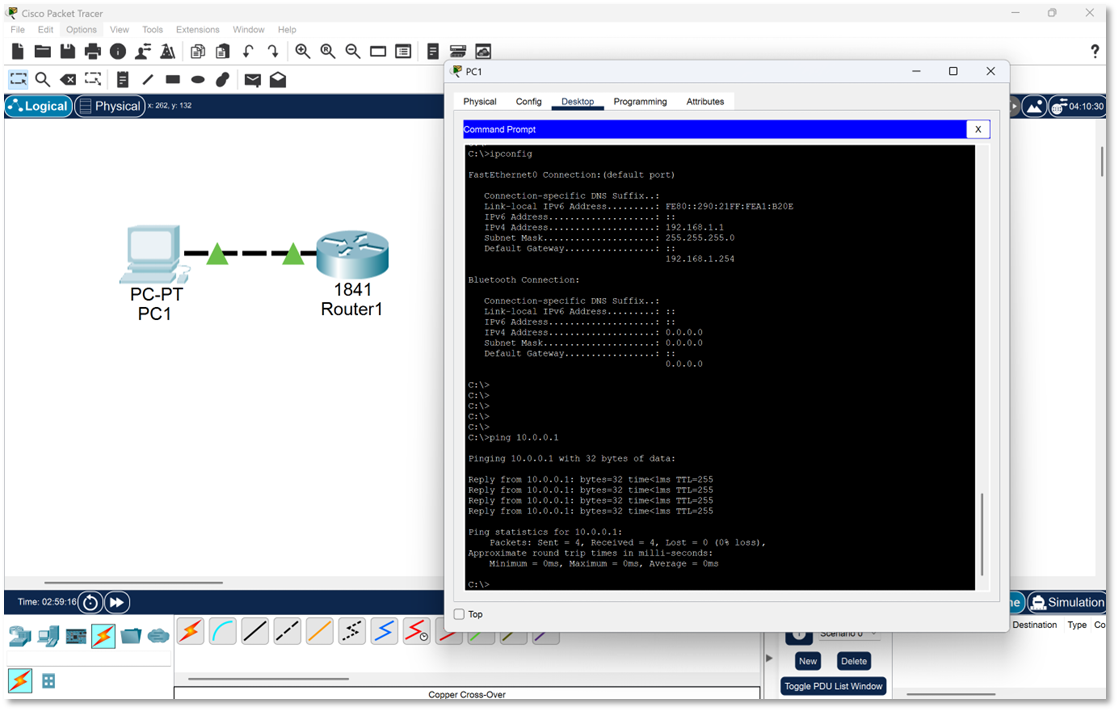

このようにルーター及びスイッチの設定を行い、コマンドプロンプトからpingを実行することで疎通確認が可能となります。
※ルーターにはIF0/0に192.168.1.254/24、Lo0に10.0.0.1/32を設定（詳細後述）

設定は以下のようになっています。

構築した環境は保存し、後から読み込んで再開することも可能です。

④Cisco Packet Tracerによる構築及び動作確認

実際にCisco Packet Tracerを使って構築を進めます。

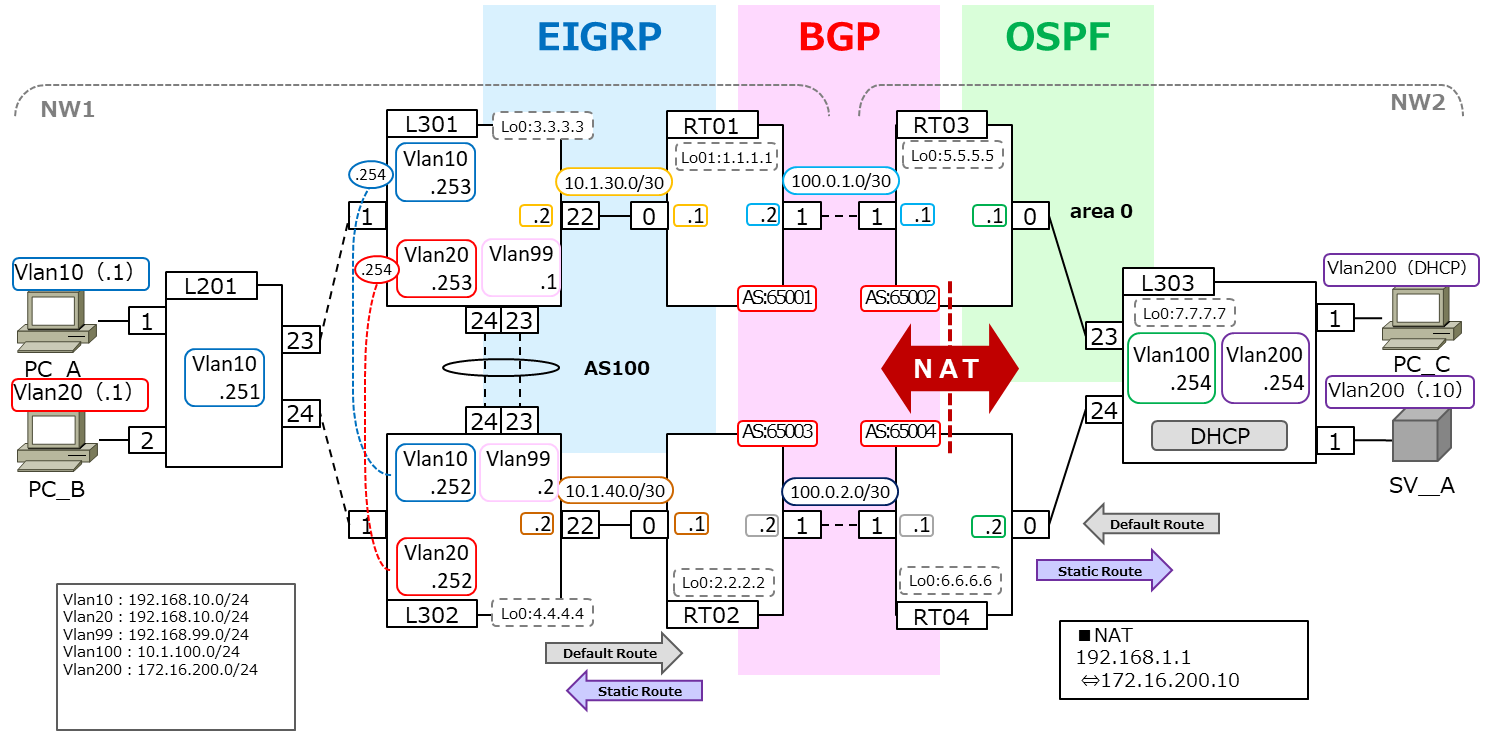

今回は以下の構成をCisco Packet Tracerを使って構築します。

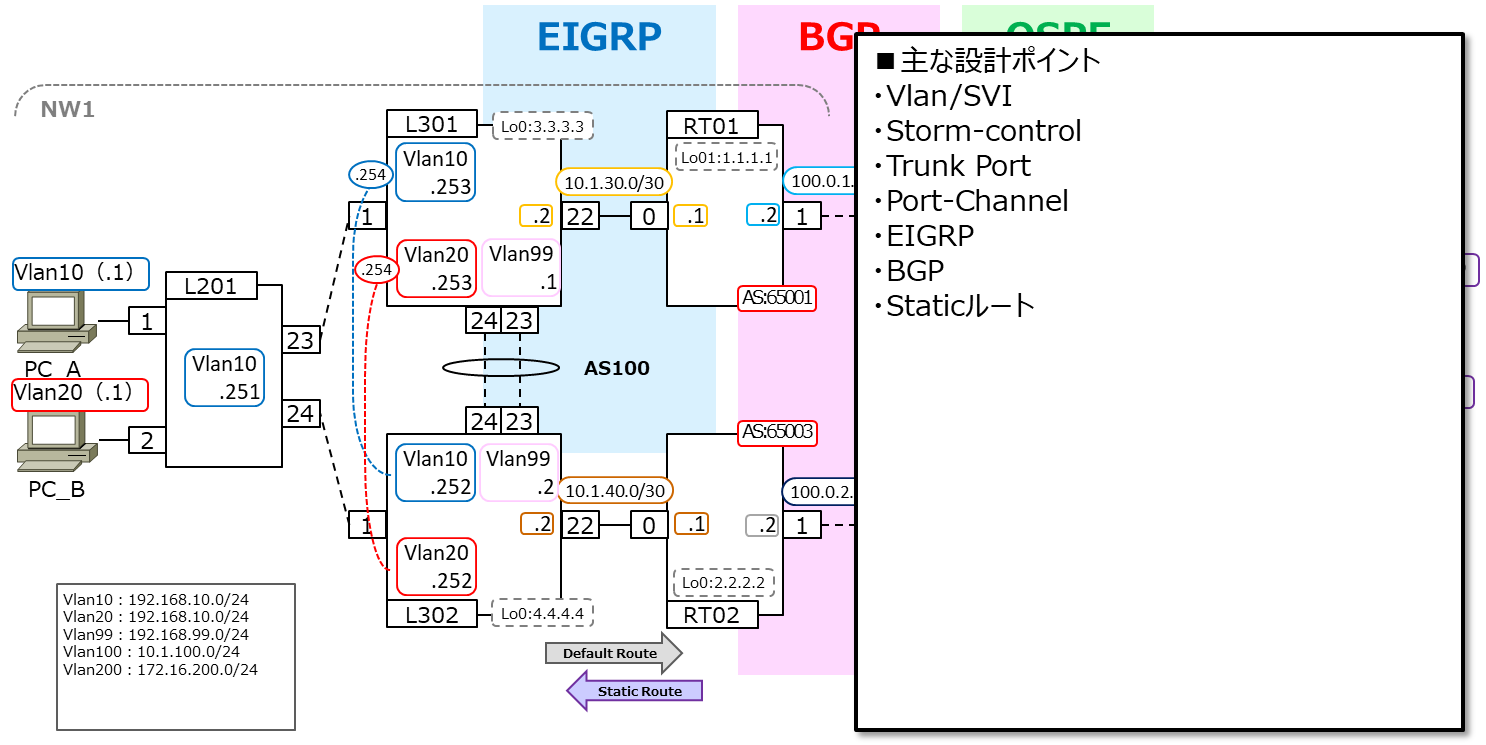

• NW1の範囲の設計ポイント


• NW2の範囲の設計ポイント

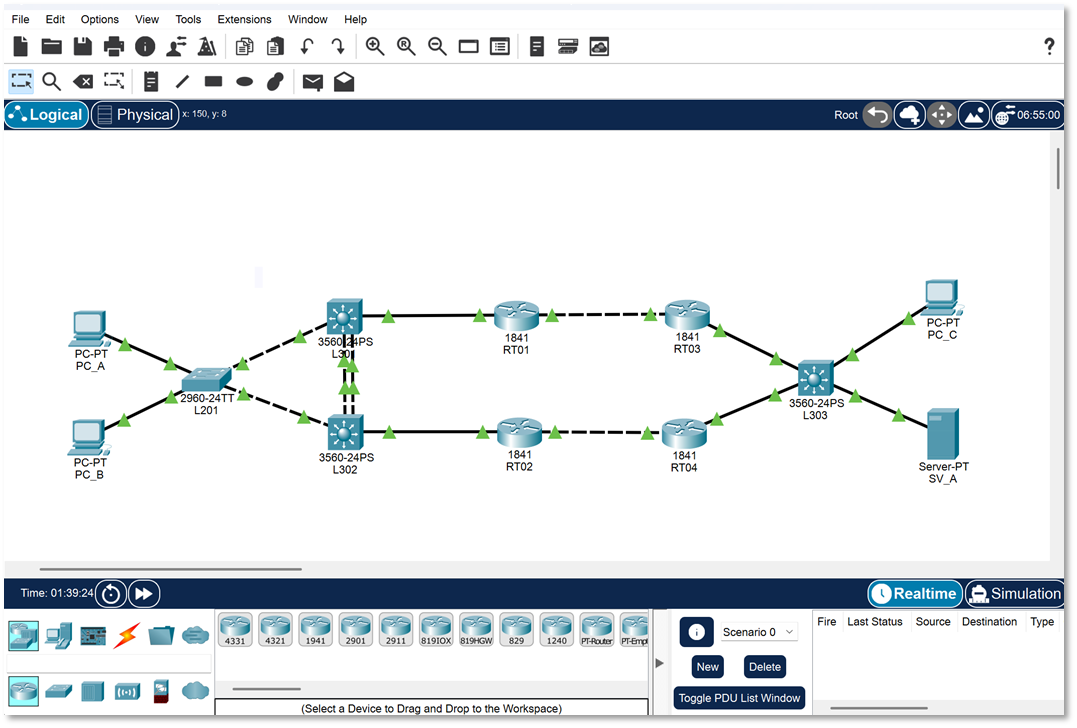

• 実際のシミュレーターの構成

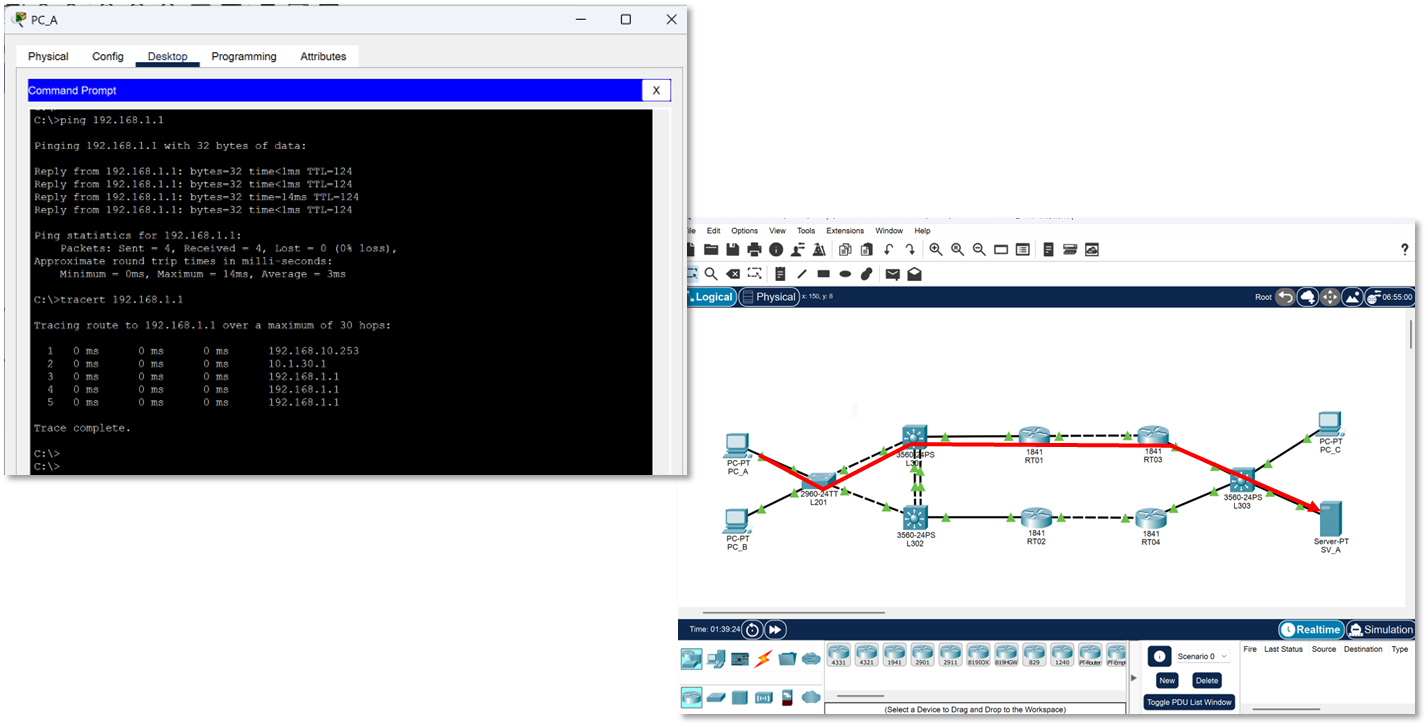

• 通信確認
  　送信元：PC_A（192.168.10.1）
  　宛　先 ：SV_A（192.168.1.1※NAT）

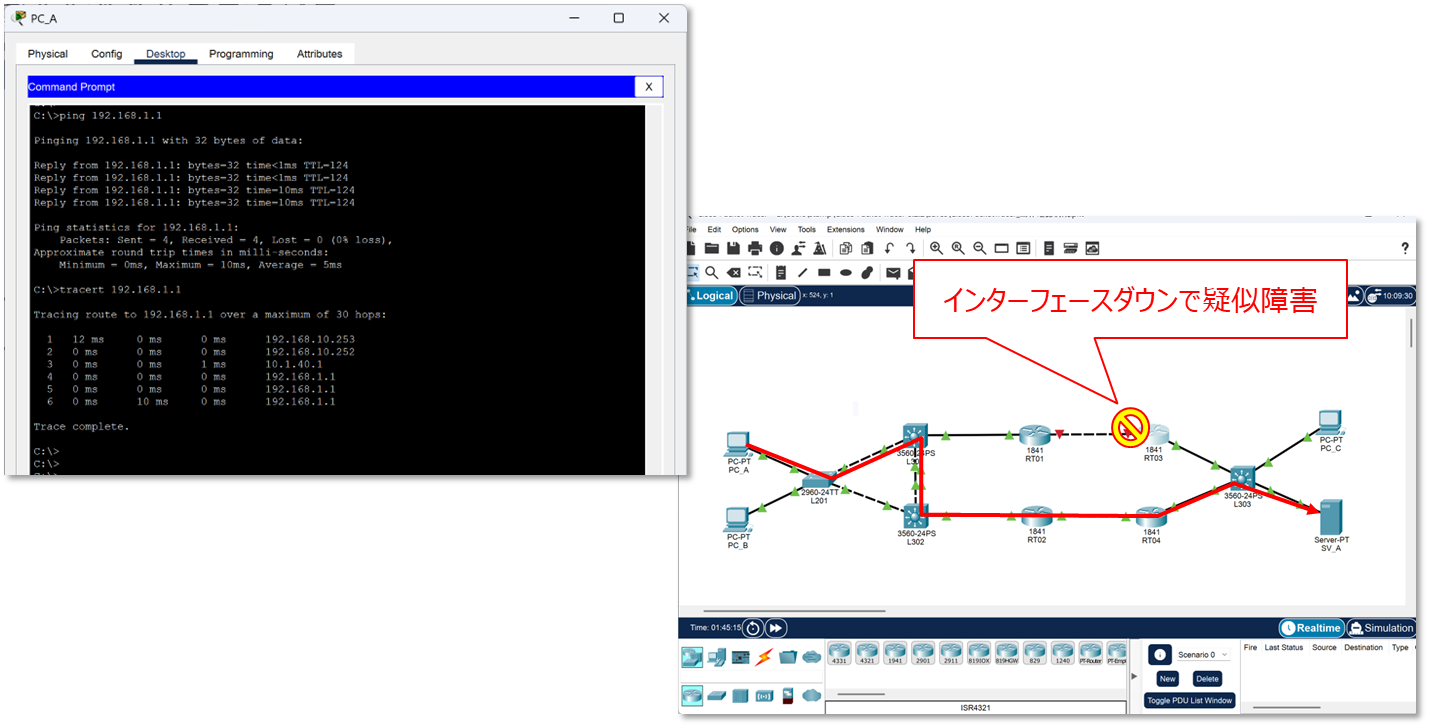

• 通信確認（障害）
  　送信元：PC_A（192.168.10.1）
  　宛　先 ：SV_A（192.168.1.1※NAT）


各種コンフィグ

開いてください。（長いので少し省略しています）

L201（Model：2960-24TT）

L201#show running-config
Building configuration...

Current configuration : 1664 bytes
!
version 15.0
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname L201
!
enable password l201
!
no ip domain-lookup
!
spanning-tree mode rapid-pvst
spanning-tree extend system-id
!
interface FastEthernet0/1
 description To PC_A
 switchport access vlan 10
 switchport mode access
 spanning-tree portfast
 storm-control broadcast level 50
!
interface FastEthernet0/2
 description To PC_B
 switchport access vlan 20
 switchport mode access
 spanning-tree portfast
 storm-control broadcast level 80
!
interface FastEthernet0/23
 description To L301
 switchport trunk allowed vlan 10,20
 switchport mode trunk
!
interface FastEthernet0/24
 description To L302
 switchport trunk allowed vlan 10,20
 switchport mode trunk
!
interface Vlan1
 no ip address
 shutdown
!
interface Vlan10
 ip address 192.168.10.251 255.255.255.0
!
line con 0
 privilege level 15
!
line vty 0 4
 password l201
 login
 privilege level 15
line vty 5 15
 login
!
end
L201#

L301（Model：3560-24PS）

L301#show running-config
Building configuration...

Current configuration : 2720 bytes
!
version 12.2(37)SE1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname L301
!
ip routing
!
no ip domain-lookup
!
spanning-tree mode rapid-pvst
spanning-tree vlan 10,20 priority 4096
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface Port-channel1
 description To L302
 switchport trunk allowed vlan 99
 switchport trunk encapsulation dot1q
 switchport mode trunk
!
interface FastEthernet0/1
 description To L201
 switchport trunk allowed vlan 10,20
!
interface FastEthernet0/22
 no switchport
 ip address 10.1.30.2 255.255.255.252
 duplex auto
 speed auto
!
interface FastEthernet0/23
 description To L302_Po1
 switchport trunk allowed vlan 99
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode on
!
interface FastEthernet0/24
 description To L302_Po1
 switchport trunk allowed vlan 99
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode on
!
interface Vlan1
 no ip address
 shutdown
!
interface Vlan10
 mac-address 0090.21c6.6401
 ip address 192.168.10.253 255.255.255.0
 standby 1 ip 192.168.10.254
 standby 1 priority 110
 standby 1 preempt
!
interface Vlan20
 mac-address 0090.21c6.6402
 ip address 192.168.20.253 255.255.255.0
 standby 2 ip 192.168.20.254
 standby 2 priority 110
 standby 2 preempt
!
interface Vlan99
 mac-address 0090.21c6.6403
 ip address 192.168.99.1 255.255.255.0
!
router eigrp 100
 passive-interface default
 no passive-interface FastEthernet0/22
 no passive-interface Loopback0
 no passive-interface Vlan99
 network 192.168.10.0
 network 10.1.30.0 0.0.0.255
 network 192.168.20.0
 network 10.1.30.0 0.0.0.3
 network 192.168.99.0
 network 5.5.5.5 0.0.0.0
 network 3.3.3.3 0.0.0.0
 no auto-summary
!
ip classless
ip route 0.0.0.0 0.0.0.0 192.168.99.2
ip route 2.2.2.2 255.255.255.255 192.168.99.2
!
ip flow-export version 9
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 password l301
 login
 privilege level 15
!
end
L301#

L302（Model：3560-24PS）

L302#show running-config
Building configuration...

Current configuration : 2583 bytes
!
version 12.2(37)SE1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname L302
!
enable password l302
!
ip routing
!
no ip domain-lookup
!
spanning-tree mode rapid-pvst
spanning-tree vlan 10,20 priority 8192
!
interface Loopback0
 ip address 4.4.4.4 255.255.255.255
!
interface Port-channel1
 description To L301
 switchport trunk allowed vlan 99
 switchport trunk encapsulation dot1q
 switchport mode trunk
!
interface FastEthernet0/1
 description To L201
 switchport trunk allowed vlan 10,20
!
interface FastEthernet0/22
 no switchport
 ip address 10.1.40.2 255.255.255.252
 duplex auto
 speed auto
!
interface FastEthernet0/23
 description To L301_Po1
 switchport trunk allowed vlan 99
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode on
!
interface FastEthernet0/24
 description To L301_Po1
 switchport trunk allowed vlan 99
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode on
!
interface Vlan1
 no ip address
 shutdown
!
interface Vlan10
 mac-address 0002.1668.aa01
 ip address 192.168.10.252 255.255.255.0
 standby 1 ip 192.168.10.254
!
interface Vlan20
 mac-address 0002.1668.aa02
 ip address 192.168.20.252 255.255.255.0
 standby 2 ip 192.168.20.254
!
interface Vlan99
 mac-address 0002.1668.aa03
 ip address 192.168.99.2 255.255.255.0
!
router eigrp 100
 passive-interface default
 no passive-interface Loopback0
 no passive-interface Vlan99
 network 192.168.10.0
 network 192.168.20.0
 network 10.1.40.0 0.0.0.3
 network 192.168.99.0
 network 4.4.4.4 0.0.0.0
 network 2.2.2.2 0.0.0.0
 no auto-summary
!
ip classless
ip route 0.0.0.0 0.0.0.0 10.1.40.1
ip route 2.2.2.2 255.255.255.255 10.1.40.1
!
ip flow-export version 9
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 password l302
 login
 privilege level 15
!
end
L302#

RT01（Model：1841）

RT01#show running-config
Building configuration...

Current configuration : 1146 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname RT01
!
enable password rt01
!
ip cef
no ipv6 cef
!
no ip domain-lookup
!
spanning-tree mode pvst
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 description To L301
 ip address 10.1.30.1 255.255.255.252
 duplex auto
 speed auto
!
interface FastEthernet0/1
 description To RT03
 ip address 100.0.1.2 255.255.255.252
 duplex auto
 speed auto
!
interface Vlan1
 no ip address
 shutdown
!
router eigrp 100
 redistribute bgp 65001 metric 1000000 10 255 1 1500
 network 10.1.30.0 0.0.0.3
 network 1.1.1.1 0.0.0.0
 no auto-summary
!
router bgp 65001
 bgp log-neighbor-changes
 no synchronization
 neighbor 100.0.1.1 remote-as 65002
 redistribute eigrp 100
!
ip classless
ip route 2.2.2.2 255.255.255.255 10.1.30.2
!
ip flow-export version 9
!
access-list 10 deny host 0.0.0.0
access-list 10 permit any
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 password rt01
 login
 privilege level 15
!
end
RT01#

RT02（Model：1841）

RT02#show running-config
Building configuration...

Current configuration : 1254 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname RT02
!
enable password rt02
!
ip cef
no ipv6 cef
!
no ip domain-lookup
!
spanning-tree mode pvst
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 description To L302
 ip address 10.1.40.1 255.255.255.252
 duplex auto
 speed auto
!
interface FastEthernet0/1
 description ToRT04
 ip address 100.0.2.2 255.255.255.252
 duplex auto
 speed auto
!
interface Vlan1
 no ip address
 shutdown
!
router bgp 65003
 bgp log-neighbor-changes
 no synchronization
 neighbor 100.0.2.1 remote-as 65004
 network 2.2.2.2 mask 255.255.255.255
 redistribute static
!
ip classless
ip route 192.168.20.0 255.255.255.0 10.1.40.2
ip route 192.168.10.0 255.255.255.0 10.1.40.2
ip route 1.1.1.1 255.255.255.255 10.1.40.2
ip route 3.3.3.3 255.255.255.255 10.1.40.2
ip route 4.4.4.4 255.255.255.255 10.1.40.2
ip route 10.1.30.0 255.255.255.252 10.1.40.2
ip route 192.168.99.0 255.255.255.0 10.1.40.2
!
ip flow-export version 9
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 password rt02
 login
 privilege level 15
!
end
RT02#

RT03（Model：1841）

RT03#show running-config
Building configuration...

Current configuration : 1325 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname RT03
!
enable password rt03
!
ip cef
no ipv6 cef
!
no ip domain-lookup
!
spanning-tree mode pvst
!
interface Loopback0
 ip address 5.5.5.5 255.255.255.255
!
interface FastEthernet0/0
 description To L303
 ip address 10.1.100.1 255.255.255.0
 ip ospf cost 10
 ip ospf priority 100
 ip nat inside
 duplex auto
 speed auto
!
interface FastEthernet0/1
 description To RT01
 ip address 100.0.1.1 255.255.255.252
 ip nat outside
 duplex auto
 speed auto
!
interface Vlan1
 no ip address
 shutdown
!
router ospf 1
 router-id 5.5.5.5
 log-adjacency-changes
 redistribute bgp 65002 subnets
 network 10.1.100.0 0.0.0.255 area 0
 network 5.5.5.5 0.0.0.0 area 0
!
router bgp 65002
 bgp log-neighbor-changes
 no synchronization
 neighbor 100.0.1.2 remote-as 65001
 redistribute ospf 1
 redistribute static
 redistribute connected
!
ip nat inside source static 172.16.200.10 192.168.1.1
ip classless
ip route 192.168.1.1 255.255.255.255 10.1.100.254
ip route 6.6.6.6 255.255.255.255 10.1.100.2
!
ip flow-export version 9
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 password rt03
 login
 privilege level 15
!
end
RT03#

RT04（Model：1841）

RT04#show running-config
Building configuration...

Current configuration : 1192 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname RT04
!
enable password rt04
!
ip cef
no ipv6 cef
!
!
no ip domain-lookup
!
spanning-tree mode pvst
!
interface Loopback0
 ip address 6.6.6.6 255.255.255.255
!
interface FastEthernet0/0
 description To L303
 ip address 10.1.100.2 255.255.255.0
 ip ospf cost 100
 ip ospf priority 0
 ip nat inside
 duplex auto
 speed auto
!
interface FastEthernet0/1
 description To RT02
 ip address 100.0.2.1 255.255.255.252
 ip nat outside
 duplex auto
 speed auto
!
interface Vlan1
 no ip address
 shutdown
!
router bgp 65004
 bgp log-neighbor-changes
 no synchronization
 neighbor 100.0.2.2 remote-as 65003
 redistribute static
 redistribute connected
!
ip nat inside source static 172.16.200.10 192.168.1.1
ip classless
ip route 192.168.1.1 255.255.255.255 10.1.100.254
ip route 172.16.200.0 255.255.255.0 10.1.100.254
ip route 5.5.5.5 255.255.255.255 10.1.100.1
!
ip flow-export version 9
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 password rt04
 login
 privilege level 15
!
end
RT04#

L303（Model：3560-24PS）

L303#show running-config
Building configuration...

Current configuration : 2210 bytes
!
version 12.2(37)SE1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname L303
!
enable password l303
!
ip dhcp excluded-address 172.16.200.10 172.16.200.254
!
ip dhcp pool V200
 network 172.16.200.0 255.255.255.0
 default-router 172.16.200.254
!
ip routing
!
no ip domain-lookup
!
spanning-tree mode pvst
!
interface Loopback0
 ip address 7.7.7.7 255.255.255.255
!
interface FastEthernet0/1
 description To PC_C
 switchport access vlan 200
 switchport mode access
 storm-control broadcast level 80
 spanning-tree portfast
!
interface FastEthernet0/2
 description To SV_A
 switchport access vlan 200
 switchport mode access
 storm-control broadcast level 50
 spanning-tree portfast
!
interface FastEthernet0/23
 description To RT03
 switchport access vlan 100
 switchport mode access
!
interface FastEthernet0/24
 switchport access vlan 100
 switchport mode access
!
interface Vlan1
 no ip address
 shutdown
!
interface Vlan100
 mac-address 00e0.f988.d701
 ip address 10.1.100.254 255.255.255.0
 ip ospf cost 10
 ip ospf priority 0
!
interface Vlan200
 mac-address 00e0.f988.d702
 ip address 172.16.200.254 255.255.255.0
!
router ospf 1
 router-id 7.7.7.7
 log-adjacency-changes
 network 10.1.100.0 0.0.0.255 area 0
 network 172.16.200.0 0.0.0.255 area 0
 network 7.7.7.7 0.0.0.0 area 0
!
ip classless
ip route 0.0.0.0 0.0.0.0 10.1.100.2
!
ip flow-export version 9
!
line con 0
 privilege level 15
!
line aux 0
!
line vty 0 4
 login
!
end
L303#

⑤最後に

　Cisco Packet TracerはCisco製品を中心にGUIベースで簡易的に操作でき、かつ非常に軽いため、初学者向けの勉強資料としては非常に扱いやすいです。
　Cisco iosも複数機種揃っているため、その中で自由に選択はできますが、現状では少し古いモデルとなっているため、コマンドが入らないものも複数あります（例：route-map等）
　基本的な操作や挙動を見ることについては問題ないと考えられます。

　Cisco Packet TracerのほかにGNS3というシミュレーターもあり、GNS3はVirtual Boxとの連携も可能となるため、VM製品も載せることができる（LinuxやVMで提供される製品）ので、幅広い環境構築が可能です。
　※ただし、iosも自身で用意する必要もあったり、稼働時のメモリ消費も大きくなるので、PCスペックがある程度必要となります

　どちらを使うかは構築したい構成に合わせて使い合わせるとよいと思います。

項目	Cisco Packet Tracer	GNS3
目的	教育・学習	実践的な検証・研修
開発元	Cisco公式	オープンソース
難易度	低	中～高
対応機器	Cisco製品のみ	複数の製品に対応
iosの扱い	シミュレートされている	複数の製品に対応
VM連携	不可	可能（VirtualBox等と連携可能）
実機との接続	不可	可能（物理インターフェースを提供可能）
動作環境	軽量	高スペック推奨
ライセンス	無料（要登録）	無料
ユースケース	CCNA勉強や初歩的な動作・構成理解	複雑な構成検証やCisco以外との連携等

以上です。
お勉強ツール等は他にもセキュリティ関連などもたくさんあるので、今後も取りまとめていきたいと思います。（面白いものがあれば教えてください。もしくはまとめてほしいものがあればリクエストください）
最後までご覧頂きありがとうございました。
