NERVES_SERIAL_NUMBER環境変数はいつ設定するの？
【名古屋】Nervesで令和のLチカ？！と大須でパーツお買い物（piyopiyo.ex勉強会）に参加して、5年ぶり(!)にElixir/Nervesをお触りしていたときのこと。
Nerves PJをSDカードに焼くには環境変数を設定してからmix firmware && mix burnしてね的なスライドがありました。
次のように環境変数を設定しておくと、Nervesに反映されるらしい。
- NERVES_SERIAL_NUMBER ... ボードID、ホスト名に反映される
- NERVES_WIFI_SSID ... WiFiのSSIDが設定される
- NERVES_WIFI_PASSPHRASE ... WiFiのパスワードが設定される
NERVES_WIFI_SSIDとNERVES_WIFI_PASSPHRASEは、スライドの指示で書き換えたconfig/target.exs内でSystem.get_env()を使って環境変数を取得してWiFi設定していました。
config/target.exsはコンパイル時（mix firmware）に評価するらしいです。なので、mix firmwareの前に環境変数を設定ですね。
一方、NERVES_SERIAL_NUMBERは、、、むぅ、なんかよくわからない。
イベントに参加していた @mnishiguchi さんに聞いてみると「Nerves Livebookで見たことあるような。」とアドバイスいただきました。
sudo NERVES_WIFI_SSID='access_point' NERVES_WIFI_PASSPHRASE='passphrase' fwup nerves_livebook_rpi0.fw
んんん？
piyopiyo.ex勉強会のときと、環境変数を設定するタイミングが違う．．．
- （ここで環境変数（NERVES_SERIAL_NUMBERなど）を設定せよ by piyopiyo.ex勉強会スライド）
-
mix firmware（-->xxx.fw） - （ここで環境変数（NERVES_SERIAL_NUMBERなど）を設定せよ by Nerves Livebook）
-
mix burnorfwup（--> microSD）
なんかよく分からない。
環境変数を元に.fwファイルの中身を書き換えちゃうの？？
なんかこわい。
キーワードは「U-Boot環境変数」「ファームウェア変数」
fwupで設定できちゃう謎挙動を理解にはU-Boot環境変数とファームウェア変数というキーワードが重要です！
Nerves LivebookのNERVES_WIFI_SSIDの動きを見てみましょう。（←本来なら、NERVES_SERIAL_NUMBERの動きを見るところですが、、、実装がシンプルなNERVES_WIFI_SSIDで。）
-
fwupを実行したときに、環境変数NERVES_WIFI_SSIDをU-Boot環境変数wifi_ssidに書きます -
Nervesの実行時に、

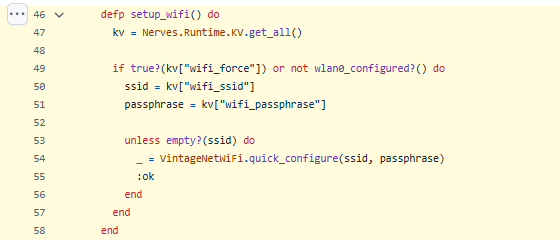

Nerves.Runtime.KVでファームウェア変数wifi_ssidをVintageNetWiFiに設定します
fwupで書き込むU-Boot環境変数とNerves.Runtime.KVで読み込むファームウェア変数がどう繋がっているかというと、、、実体はどちらもmicroSDのProvisioning informationに書かれた値で、同一のものを指しています。あぁ、ややこしい。
Provisioning informationは、どこかって？

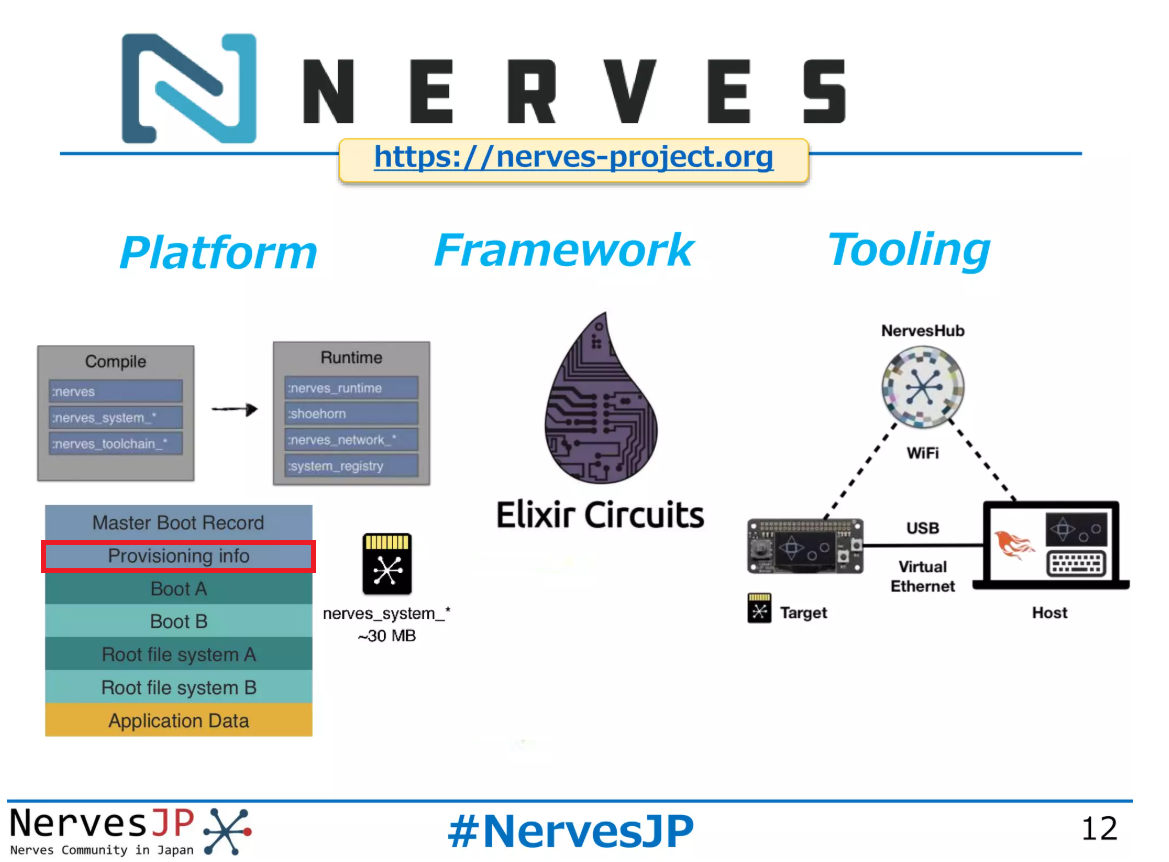

ここ。microSDのMBRとBoot Aの間の、ここです。（赤枠の箇所）
https://www.slideshare.net/slideshow/elixiriotcoolnerves-236780506/236780506#12
ルートファイルシステムのどこかではなく、Provisioning informationという専用のパーティション（で、フォーマットはU-Boot環境変数）のため、fwupが設定できるという仕掛けでした。
Provisioning informationの値を見てみよう
NERVES_SERIAL_NUMBER環境変数を1234にして、fwupします。
mix nerves.new hello_nerves
cd hello_nerves
export MIX_TARGET=rpi3
mix deps.get
mix firmware
NERVES_SERIAL_NUMBER=1234 fwup _build/rpi3_dev/nerves/images/hello_nerves.fw
IExでNerves.Runtime.KV.get_all()を実行してProvisioning informationを表示します。
iex(1)> Nerves.Runtime.KV.get_all()
%{
"a.nerves_fw_application_part0_devpath" => "/dev/mmcblk0p3",
"a.nerves_fw_application_part0_fstype" => "ext4",
"a.nerves_fw_application_part0_target" => "/root",
"a.nerves_fw_architecture" => "arm",
"a.nerves_fw_author" => "The Nerves Team",
"a.nerves_fw_description" => "",
"a.nerves_fw_misc" => "",
"a.nerves_fw_platform" => "rpi3",
"a.nerves_fw_product" => "hello_nerves",
"a.nerves_fw_uuid" => "036c1904-b564-5cd5-788f-e0e37e05c25e",
"a.nerves_fw_vcs_identifier" => "",
"a.nerves_fw_version" => "0.1.0",
"nerves_fw_active" => "a",
"nerves_fw_devpath" => "/dev/mmcblk0",
"nerves_serial_number" => "1234"
}
Provisioning informationの値を見てみよう（マニア向け）

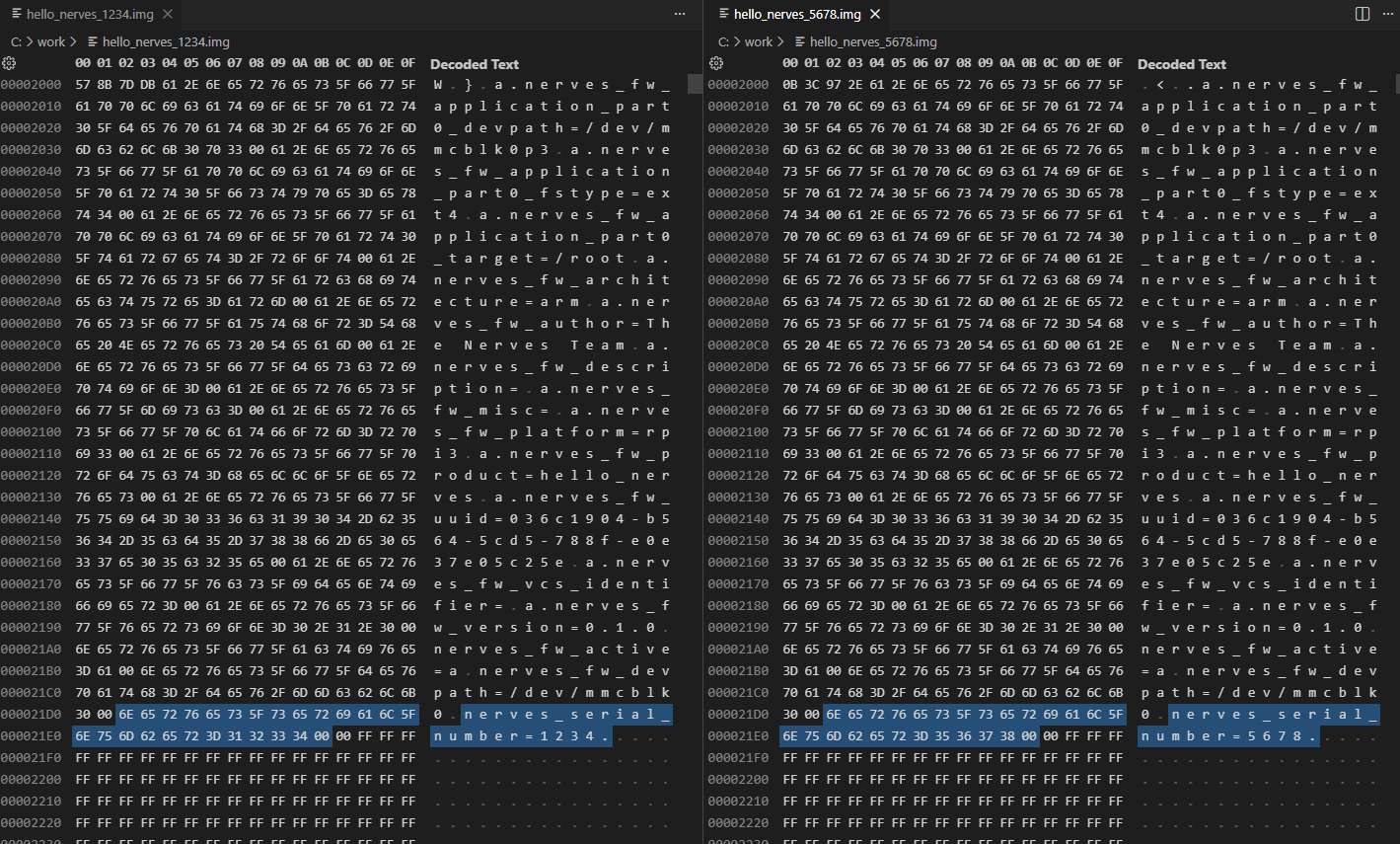

Provisioning informationはmicroSDの0x2000に位置しています。
fwupで.imgファイルに出力してダンプすれば、値を確認することができます。
mix nerves.new hello_nerves
cd hello_nerves
export MIX_TARGET=rpi3
mix deps.get
mix firmware
NERVES_SERIAL_NUMBER=1234 fwup -d hello_nerves_1234.img _build/rpi3_dev/nerves/images/hello_nerves.fw
NERVES_SERIAL_NUMBER=5678 fwup -d hello_nerves_5678.img _build/rpi3_dev/nerves/images/hello_nerves.fw
まとめ
- コンパイル後に、Nervesへ変数を渡す手段がある。（
fwupでProvisioning informationへ） - 複数マシンに対して設定を変えたいときに使う。
- まさにNerves Livebookが好例。
- 固定IPアドレスやNTP、サーバーへの接続情報など良さそう。
- 変数の追加は
config/provisioning.confへ。 - Provisioning informationは保護（暗号化など）されていない。
おまけ
NERVES_SERIAL_NUMBERが実行時にどういう流れでホスト名に反映されるかは、ちょっとややこしいです。
興味があれば調べてみてくださいませ。
