v6プラス環境でONT-S508CL-8SとCCR1009-7G-1C-PCを組み合わせてv6だけ10G通信開通

フレッツクロスにアップグレード

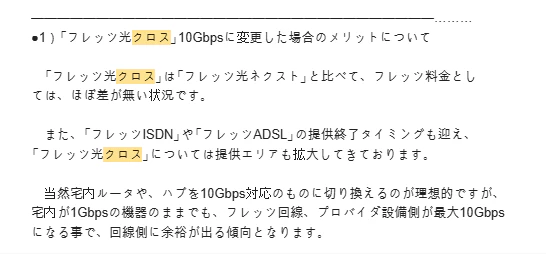

欧州でこのようなメールを受け取りました。

本当か？と思い何も考えずプラン変更してみたら本当に上がり・下がり両方900Mbps出るようになった。
もちろんこのアップグレードによりひかり電話なしでも/56が来るようになったが、でも10G回線なのにもったいないと思いました。

ただ、手元に10Gサポートするルーターなんてなく、最近航空券予約にお金使いすぎてルーターへの投資は難しい。

でも10Gは達成したい

ここで考えたのが次の構成

                              1G対応端末/Wifi
                                   |  (Vlan 20/30)
                                   |
                         CCR1009-7G-1C-PC
                                   |
                                   |
            Vlan10,CAT5e           |                  (Vlan 20, 中華AOC)
FLETS NGN ---------------- ONT-S508CL-8S (L3スイッチ) ------------------- PC

• ONT-S508CL-8SはDHCPv6/PDのPrefixを受け取り、Vlan20にV6アドレスを分配する
• CCR1009-7G-1C-PCは今まで通りIPv4 IPIPv6トンネル・IPv4アドレスのDHCPサーバーとして機能
• Vlan30だが、Cisco APにてSSID別途設定している。このVlanで接続してる場合、韓国の実家に設定したWireguardサーバへすべてのパケットを投げる

通信の流れは次のようになる。

• V6通信 : 端末 - ONT-S508CL-8S - Flets NGN
• V4通信 : 端末 - ONT-S508CL-8S - CCR1009-7G-1C-PC - (IPIPv6トンネル) - Flets NGN
• V4通信・Vlan30 : 端末 - ONT-S508CL-8S - CCR1009-7G-1C-PC - (IPIPv6トンネル) - Flets NGN - 韓国の実家

ONT-S508CL-8SってOpenWRTできるよね

できます。
ただ、この場合Vlan分けたせいですべてのパケットがCPU経由になり、スイッチのCPUはそんなこと処理できるわけないから速度が100Mbpsになってしまう。
そのためOnti公式Firmwareで設定実施。

最終設定

スイッチの設定はこのサイトを参照すればいける

ただDNSは8.8.8.8のIPv6アドレスにしないとなぜか行けない。

CCR1009側の設定はすべてのポートを同じブリッジする設定になる。

これとほぼ一緒。

なお、ChatGPTに相談したときはCCR1009側もVlanわけないと行けないという返答もらえたが、実際はCCR1009側はLAN接続だけ（Vlan20）すれば良い。

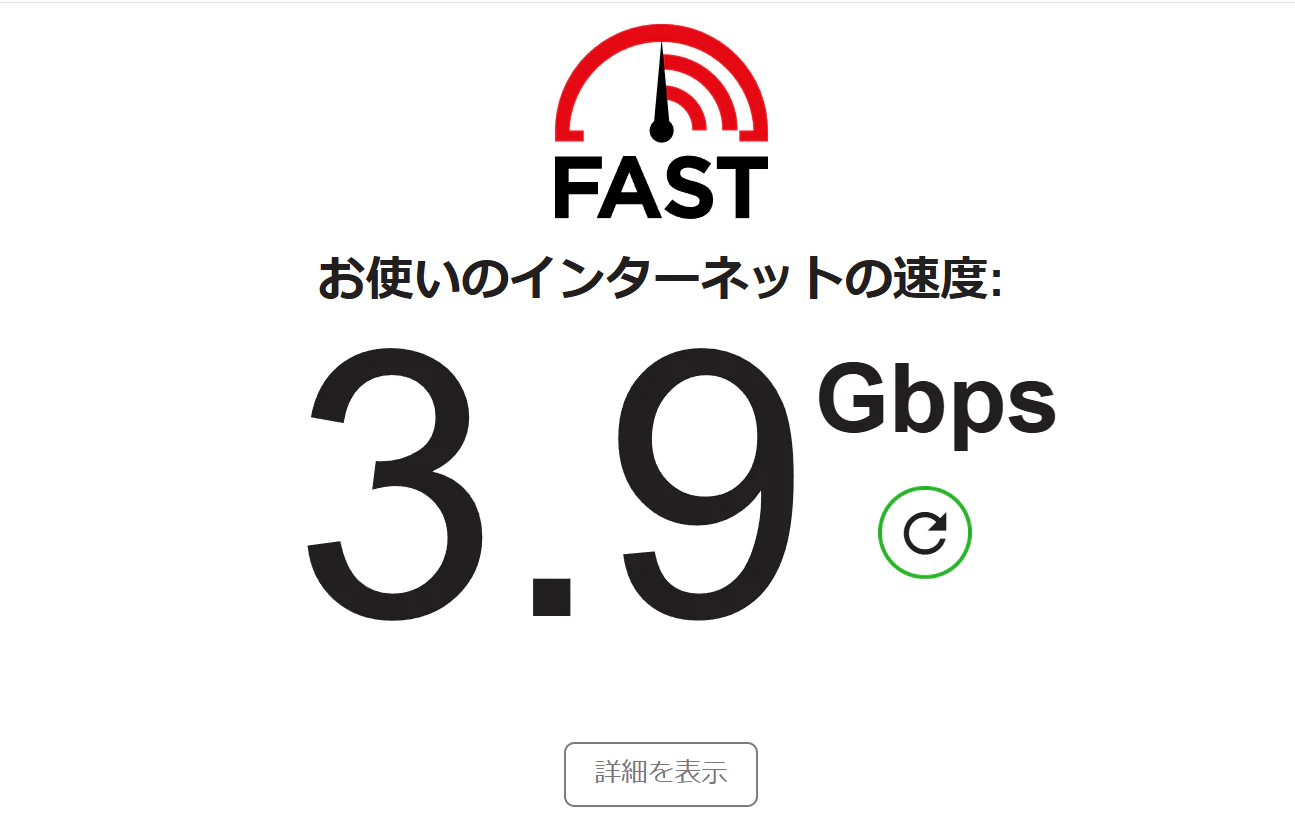

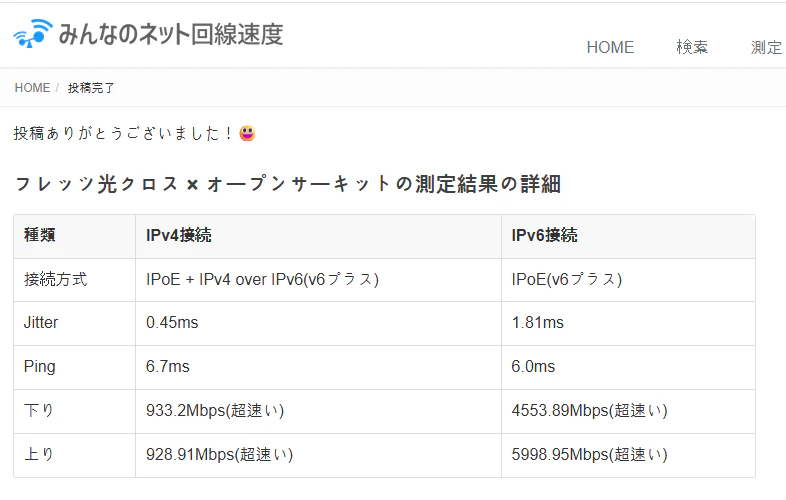

結果

10Gまでは出ないけ1000Mbpsは超えた。

なんでここまでしか出ないの？

1. Cat5eの限界？
   と思ったけど、あとでCat6A仮設して流した結果も同じ。
   Cat5eは1000Mbpsまでしか保証しないけどそれは高速道路の制限速度みたいなもんで速度さえ出れば問題ないと思ってる（これを読むみんなは制限速度はちゃんと守りましょう
2. ONT-S508CL-8SをL3に使ってるからか？
   だと思ってる。HW Offloadingが効いたとしても何かのRoutingをしてるわけだから。
3. 中華AOCの限界
   これどう検証すればいいですか
4. 10Gは最高速度で保証速度ではない、つまりフレッツが悪い
   これどう検証すればいいですか
