PyQtGraphでグラフを描くためのメモです。

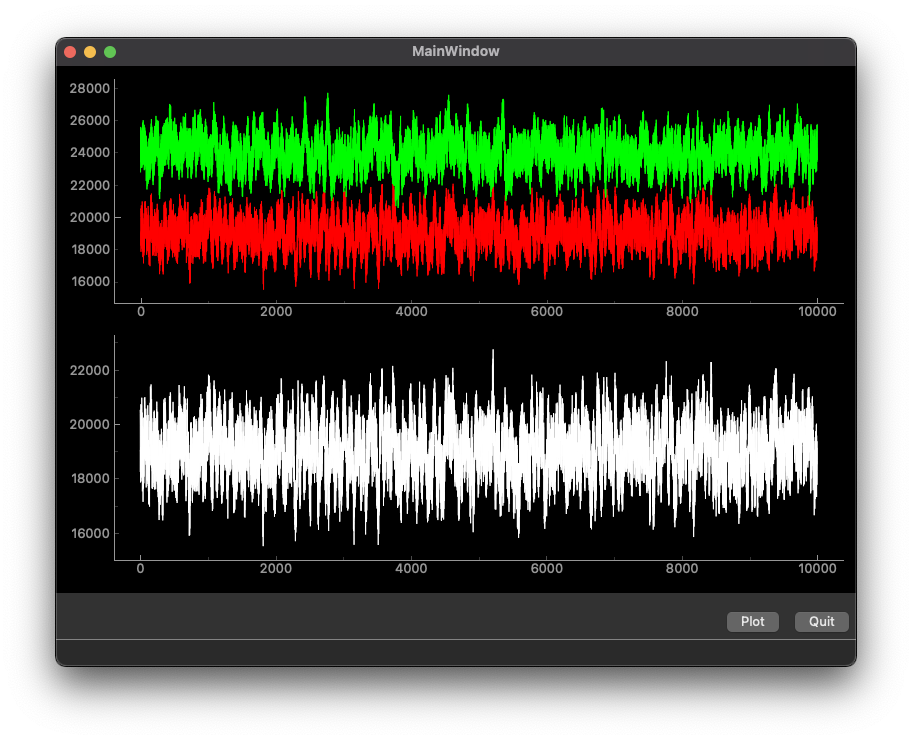

完成形は、以下のイメージです。（1）との違いは、Main Windowを使用した点のみです。
実行時のグラフは非表示で、Plotボタンを押すとグラフ表示が行われ、Quitボタンで終了するという単純なものです。
結論
本稿の操作で、以下のコードが得られます。
先ずは、QtDesignerで読み込むことができるxmlファイルです。
mainUiMW.ui
<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
<class>MainWindow</class>
<widget class="QMainWindow" name="MainWindow">
<property name="geometry">
<rect>
<x>0</x>
<y>0</y>
<width>800</width>
<height>600</height>
</rect>
</property>
<property name="windowTitle">
<string>MainWindow</string>
</property>
<widget class="QWidget" name="centralwidget">
<layout class="QGridLayout" name="gridLayout">
<item row="0" column="0">
<layout class="QVBoxLayout" name="verticalLayout"/>
</item>
<item row="1" column="0">
<layout class="QHBoxLayout" name="horizontalLayout">
<item>
<spacer name="horizontalSpacer">
<property name="orientation">
<enum>Qt::Horizontal</enum>
</property>
<property name="sizeHint" stdset="0">
<size>
<width>40</width>
<height>20</height>
</size>
</property>
</spacer>
</item>
<item>
<widget class="QPushButton" name="pltBtn">
<property name="text">
<string>Plot</string>
</property>
</widget>
</item>
<item>
<widget class="QPushButton" name="quitBtn">
<property name="text">
<string>Quit</string>
</property>
</widget>
</item>
</layout>
</item>
</layout>
</widget>
<widget class="QMenuBar" name="menubar">
<property name="geometry">
<rect>
<x>0</x>
<y>0</y>
<width>800</width>
<height>24</height>
</rect>
</property>
</widget>
<widget class="QStatusBar" name="statusbar"/>
</widget>
<resources/>
<connections>
<connection>
<sender>quitBtn</sender>
<signal>clicked()</signal>
<receiver>MainWindow</receiver>
<slot>close()</slot>
<hints>
<hint type="sourcelabel">
<x>759</x>
<y>436</y>
</hint>
<hint type="destinationlabel">
<x>646</x>
<y>29</y>
</hint>
</hints>
</connection>
</connections>
</ui>
uiをロードするコードは以下のとおりです。
mainUiMW.py
from PyQt5 import QtCore, QtGui, QtWidgets
class Ui_MainWindow(object):
def setupUi(self, MainWindow):
MainWindow.setObjectName("MainWindow")
MainWindow.resize(800, 600)
self.centralwidget = QtWidgets.QWidget(MainWindow)
self.centralwidget.setObjectName("centralwidget")
self.gridLayout = QtWidgets.QGridLayout(self.centralwidget)
self.gridLayout.setObjectName("gridLayout")
self.verticalLayout = QtWidgets.QVBoxLayout()
self.verticalLayout.setObjectName("verticalLayout")
self.gridLayout.addLayout(self.verticalLayout, 0, 0, 1, 1)
self.horizontalLayout = QtWidgets.QHBoxLayout()
self.horizontalLayout.setObjectName("horizontalLayout")
spacerItem = QtWidgets.QSpacerItem(40, 20, QtWidgets.QSizePolicy.Expanding, QtWidgets.QSizePolicy.Minimum)
self.horizontalLayout.addItem(spacerItem)
self.pltBtn = QtWidgets.QPushButton(self.centralwidget)
self.pltBtn.setObjectName("pltBtn")
self.horizontalLayout.addWidget(self.pltBtn)
self.quitBtn = QtWidgets.QPushButton(self.centralwidget)
self.quitBtn.setObjectName("quitBtn")
self.horizontalLayout.addWidget(self.quitBtn)
self.gridLayout.addLayout(self.horizontalLayout, 1, 0, 1, 1)
MainWindow.setCentralWidget(self.centralwidget)
self.menubar = QtWidgets.QMenuBar(MainWindow)
self.menubar.setGeometry(QtCore.QRect(0, 0, 800, 24))
self.menubar.setObjectName("menubar")
MainWindow.setMenuBar(self.menubar)
self.statusbar = QtWidgets.QStatusBar(MainWindow)
self.statusbar.setObjectName("statusbar")
MainWindow.setStatusBar(self.statusbar)
self.retranslateUi(MainWindow)
self.quitBtn.clicked.connect(MainWindow.close)
QtCore.QMetaObject.connectSlotsByName(MainWindow)
def retranslateUi(self, MainWindow):
_translate = QtCore.QCoreApplication.translate
MainWindow.setWindowTitle(_translate("MainWindow", "MainWindow"))
self.pltBtn.setText(_translate("MainWindow", "Plot"))
self.quitBtn.setText(_translate("MainWindow", "Quit"))
uiをロードするコードは以下のとおりです。
main.py
import sys
from PyQt5 import QtWidgets
import numpy as np
import pyqtgraph as pg
from PyQt5 import uic
class GraphWindow(QtWidgets.QMainWindow):
def __init__(self, *args, **kwargs):
super(GraphWindow, self).__init__(*args, **kwargs)
uic.loadUi('mainUiMW.ui', self)
# ここからは共通
self.p1, self.p2 = self.set_graph_ui()
self.pltBtn.clicked.connect(self.plot)
def set_graph_ui(self):
pg.setConfigOptions(antialias=True)
win = pg.GraphicsLayoutWidget()
self.verticalLayout.addWidget(win)
p1 = win.addPlot()
p1.setAutoVisible(y=True)
win.nextRow()
p2 = win.addPlot()
p2.setAutoVisible(y=True)
return p1, p2
def plot(self):
self.p1.clear()
self.p2.clear()
t = np.linspace(0, 20, 200)
y_cos = np.cos(t)
data1 = 10000 + 15000 * pg.gaussianFilter(np.random.random(size=10000), 10) + 3000 * np.random.random(size=10000)
data2 = 15000 + 15000 * pg.gaussianFilter(np.random.random(size=10000), 10) + 3000 * np.random.random(size=10000)
self.p1.plot(data1, pen="r")
self.p1.plot(data2, pen="g")
self.p2.plot(data1, pen="w")
if __name__ == '__main__':
app = QtWidgets.QApplication(sys.argv)
myWin = GraphWindow()
myWin.show()
sys.exit(app.exec_())
pythonに変換してロード
uiファイルをpythonに変換した場合は、以下の部分を
from PyQt5 import uic
class GraphWindow(QtWidgets.QMainWindow):
def __init__(self, *args, **kwargs):
super(GraphWindow, self).__init__(*args, **kwargs)
uic.loadUi('mainUiMW.ui', self)
から
from mainUiMW import Ui_MainWindow
class GraphWindow(QtWidgets.QMainWindow, Ui_MainWindow):
def __init__(self):
super(GraphWindow, self).__init__()
self.setupUi(self)
