画像解析で間違い探しをしてみる

はじめに

ふと、画像解析をやってみようと思いました。
OpenCVを使いたかったのですが、事情がありC#のOpenCvSharpで試しました。

画像解析と言えば間違い探しかなと思い、某ファミリーレストランの間違い探しを行ないます。

間違い探し

STEP1. 画像を左右に分ける

これを

↓
こう
　

画像を切り出す

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat(input_image, new OpenCvSharp.Rect(0, 0, 950, 963)))
    Cv2.ImWrite("保存ファイルパス", output_image);

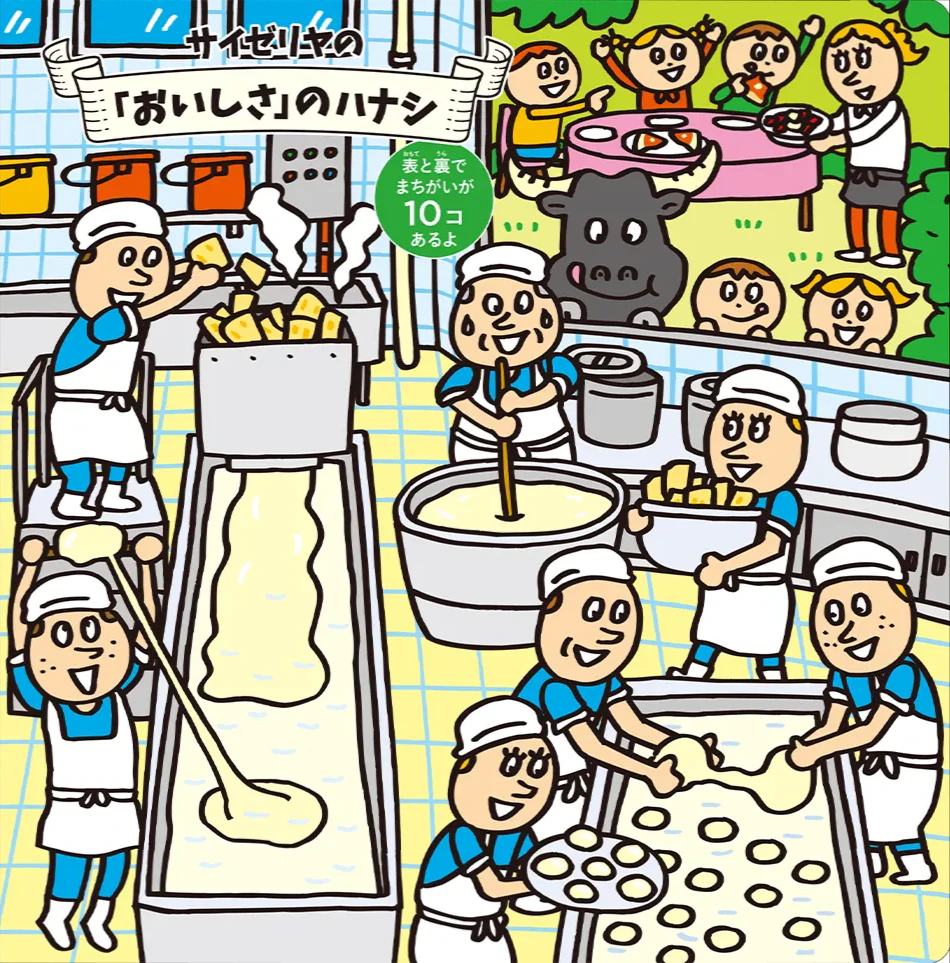

STEP2. 微調整

左右の画像に微妙にズレがあるので整えます。
⇒右側の画像を左側の画像に合わせます。

これを

↓
こう

特徴点マッチング

using (Mat input_image1 = Cv2.ImRead("左側の画像ファイルパス", ImreadModes.Unchanged))
using (Mat input_image2 = Cv2.ImRead("右側の画像ファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    KeyPoint[] key_point1;        //比較元画像の特徴点
    KeyPoint[] key_point2;        //比較先画像の特徴点
    Mat descriptor1 = new Mat();  //比較元画像の特徴量
    Mat descriptor2 = new Mat();  //比較先画像の特徴量
    List<Point2d> refPoints = new List<Point2d>();
    List<Point2d> floatPoints = new List<Point2d>();

    DetectAKAZE(input_image1, out key_point1, out descriptor1);
    DetectAKAZE(input_image2, out key_point2, out descriptor2);

    DescriptorMatcher matcher = DescriptorMatcher.Create("BruteForce");
    DMatch[] matches = matcher.Match(descriptor1, descriptor2);

    foreach (DMatch v in matches)
    {
        refPoints.Add(new Point2d(double.Parse(key_point1[v.QueryIdx].Pt.X.ToString()), double.Parse(key_point1[v.QueryIdx].Pt.Y.ToString())));
        floatPoints.Add(new Point2d(double.Parse(key_point2[v.TrainIdx].Pt.X.ToString()), double.Parse(key_point2[v.TrainIdx].Pt.Y.ToString())));
    }

    Mat homo = Cv2.FindHomography(InputArray.Create(floatPoints), InputArray.Create(refPoints), HomographyMethods.Ransac);

    Cv2.WarpPerspective(input_image2, output_image, homo, mat.Size());

    Cv2.ImWrite("保存ファイルパス", output_image);
}

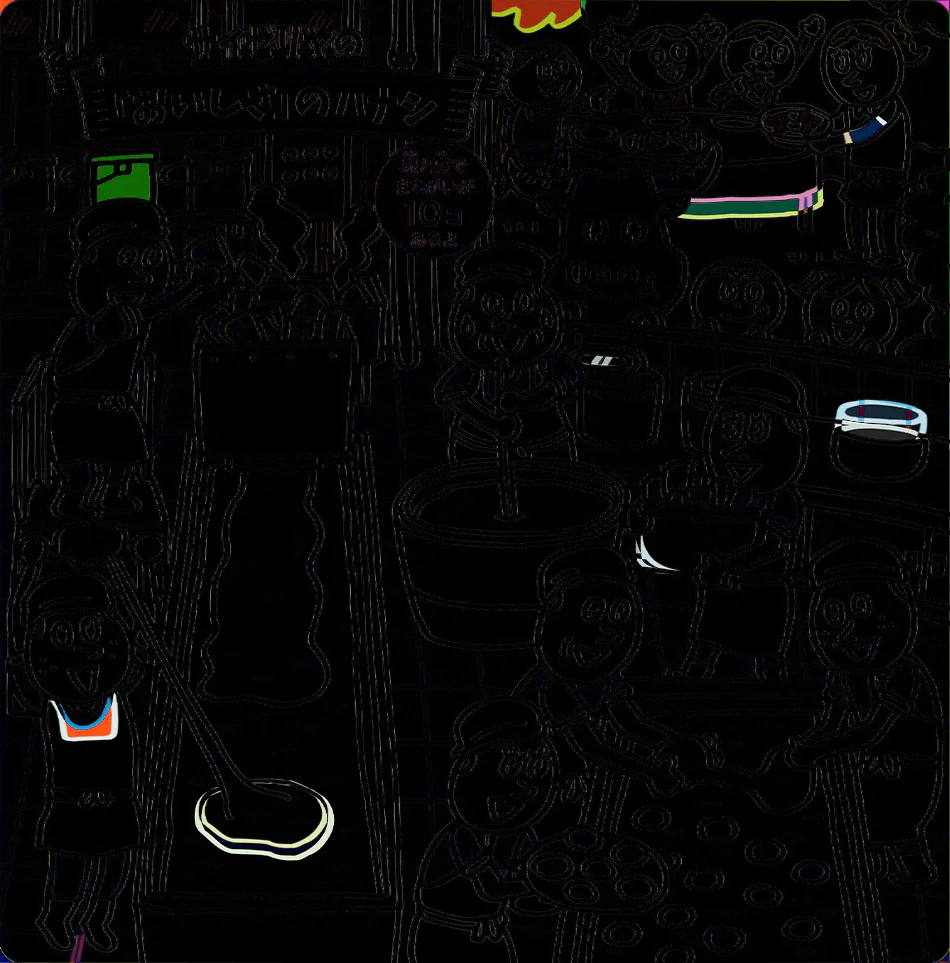

STEP3. 差分取得

2つの画像の差分を取ります。

これを
　
↓
こう

画像比較

using (Mat input_image1 = Cv2.ImRead("左側の画像ファイルパス", ImreadModes.Unchanged))
using (Mat input_image2 = Cv2.ImRead("右側の画像ファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.Absdiff(input_image1, input_image2, output_image);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

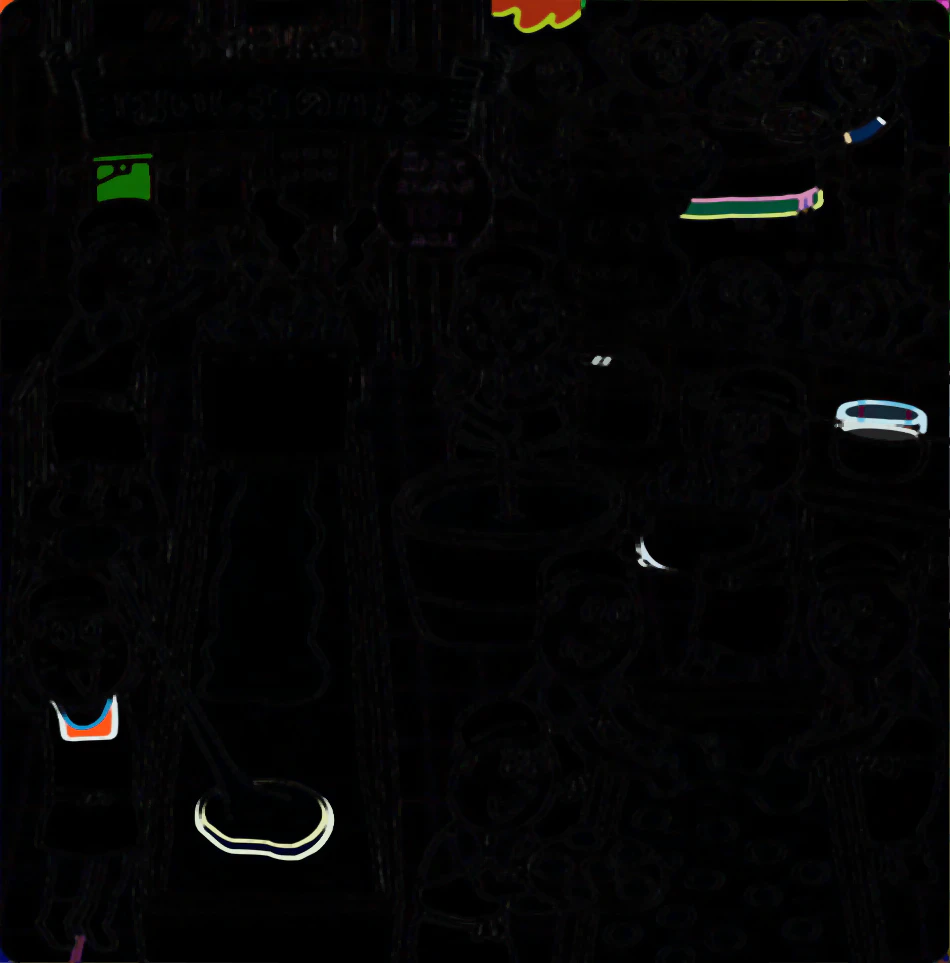

STEP4. ノイズ除去

微妙なズレによる差分が出るので除去します。
これを

↓
こう

ノイズ除去

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.MedianBlur(input_image, output_image, 5);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

STEP5. 二極化(色検知)

わずかに残っているノイズを除去して、モノクロにします。
これを

↓
こう

二極化

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Grayscale))
using (Mat output_image = new Mat())
{
    Cv2.Threshold(input_image, output_image, 50, 255, ThresholdTypes.Binary);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

二極化によって除去したかったのですが、左下の差分も消えてしまいました。
そこで、色検出を使いました。

色検知

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Scalar s_min = new Scalar(0, 0, 0);
    Scalar s_max = new Scalar(50, 50, 50);

    Cv2.InRange(input_image, s_min, s_max, output_image);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

STEP6. 淵の差分除去

淵の部分の差分を除去します。
これを

↓
こう

STEP7. 差分範囲の膨張

差分の付近を求めたいので差分範囲を膨張させます。
これを

↓
こう

膨張

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.Dilate(input_image, output_image, new Mat(new OpenCvSharp.Size(21, 21), MatType.CV_8UC1));
    Cv2.ImWrite("保存ファイルパス", output_image);
}

STEP8. 差分範囲を縁取り

差分の範囲を囲む線を求めます。
これを

↓
こう

輪郭取得

using (Mat neiborhood8 = new Mat(new OpenCvSharp.Size(3, 3), MatType.CV_8U))
using (Mat gray_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Grayscale))
using (Mat dilate_image = new Mat())
using (Mat diff_image = new Mat())
using (Mat output_image = new Mat())
{
    for (int y = 0; y < 3; y++)
        for (int x = 0; x < 3; x++)
            neiborhood8.Set<byte>(y, x, 1);

    Cv2.Dilate(gray_image, dilate_image, neiborhood8, null, 1);
    Cv2.Absdiff(gray_image, dilate_image, diff_image);
    Cv2.BitwiseNot(diff_image, output_image);

    Cv2.ImWrite("保存ファイルパス", output_image);
}

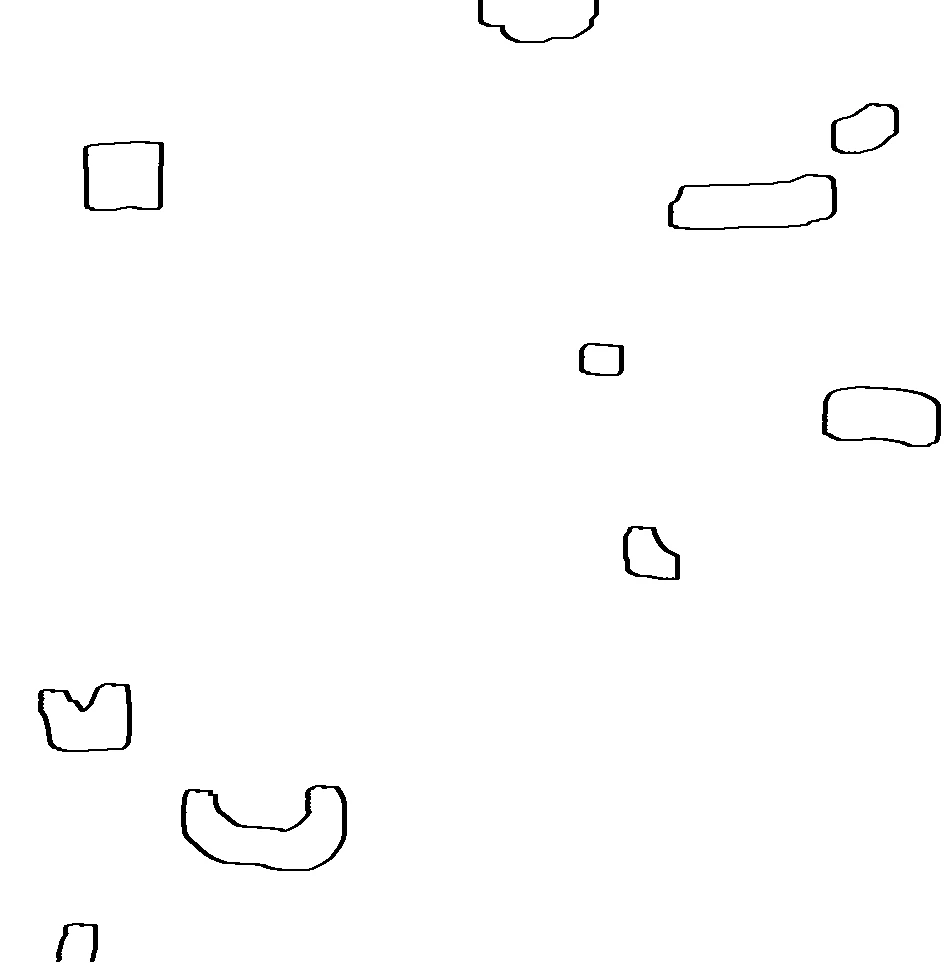

STEP9. 淵の膨張

縁取りした線を太くします。
これを

↓
こう

膨張

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.Dilate(input_image, output_image, new Mat(new OpenCvSharp.Size(21, 21), MatType.CV_8UC1));
    Cv2.ImWrite("保存ファイルパス", output_image);
}

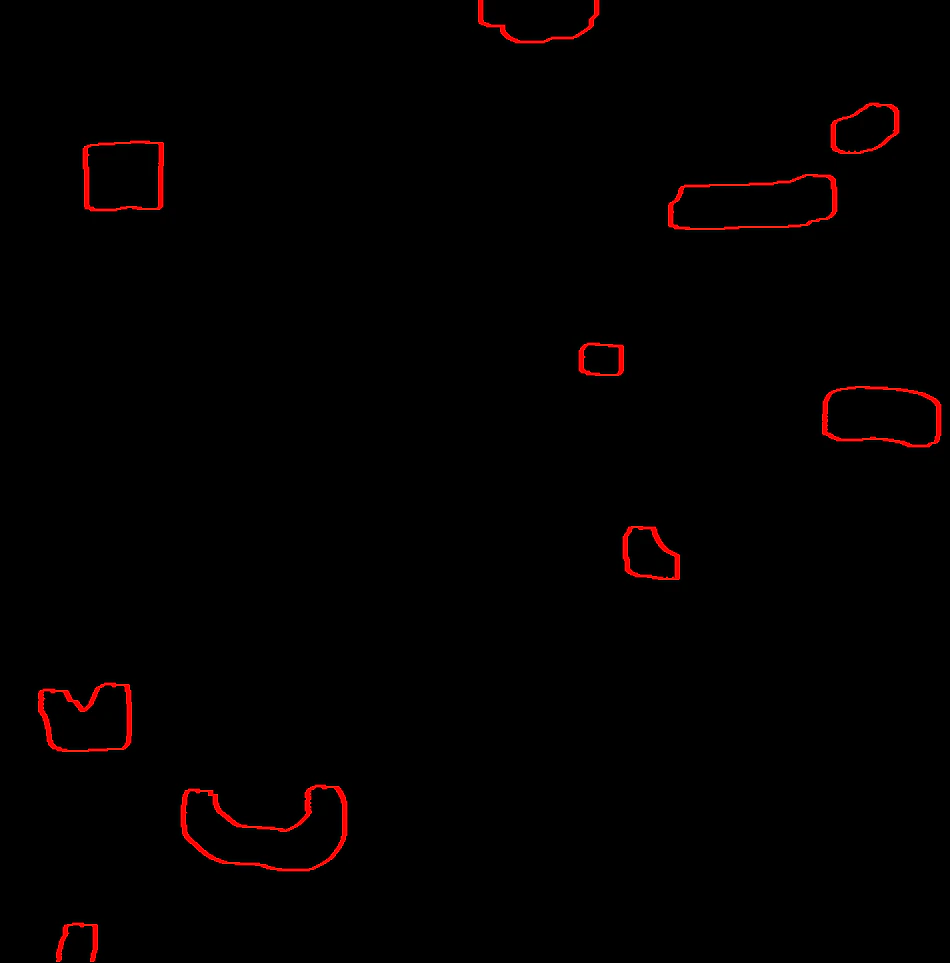

STEP10. 色変換

線の色を赤くします。
これを

↓
こう

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
{
    for (int i = 0; i < input_image.Width; i++)
        for (int j = 0; j < input_image.Height; j++)
        {
            Vec3b pix = mat.Get<Vec3b>(j, i);
            pix[0] = (byte)0;
            pix[1] = (byte)0;
            mat.Set<Vec3b>(j, i, pix);
        }

    Cv2.ImWrite("保存ファイルパス", input_image);
}

STEP11. 色の反転

STEP9で作成した画像を反転します。
これを

↓
こう

using (Mat input_image = Cv2.ImRead("読み込みファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.BitwiseNot(input_image, output_image);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

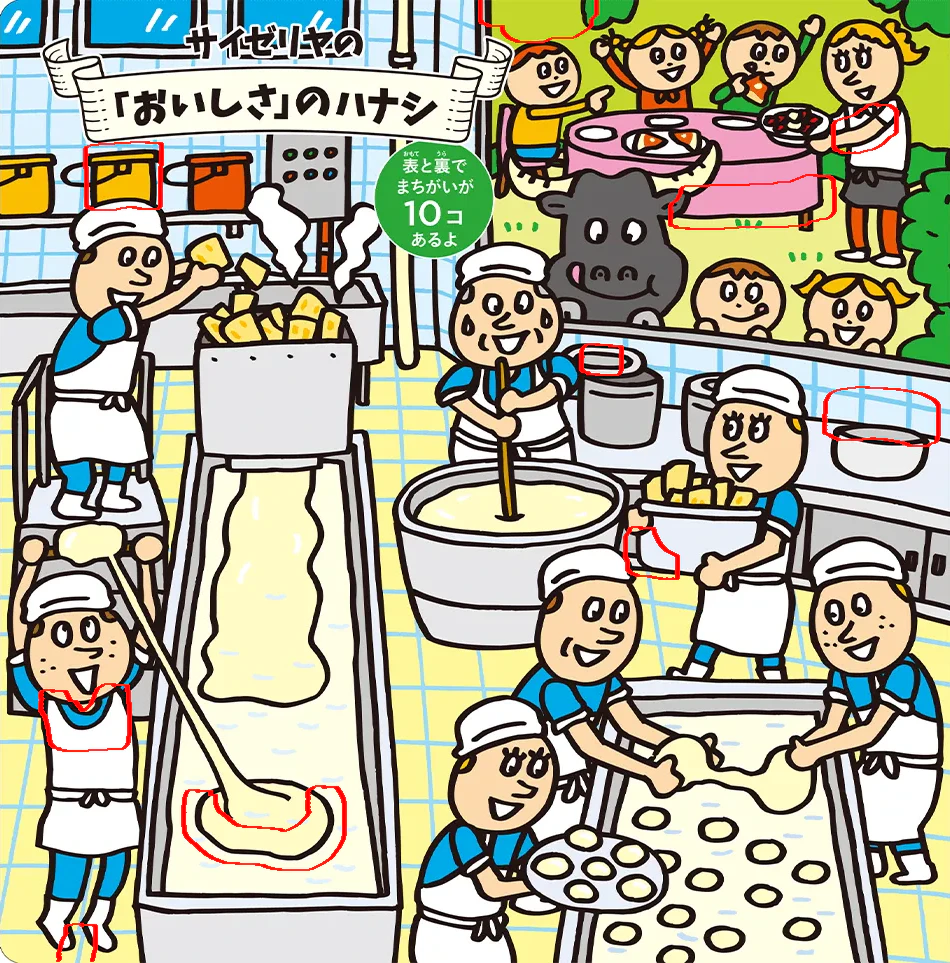

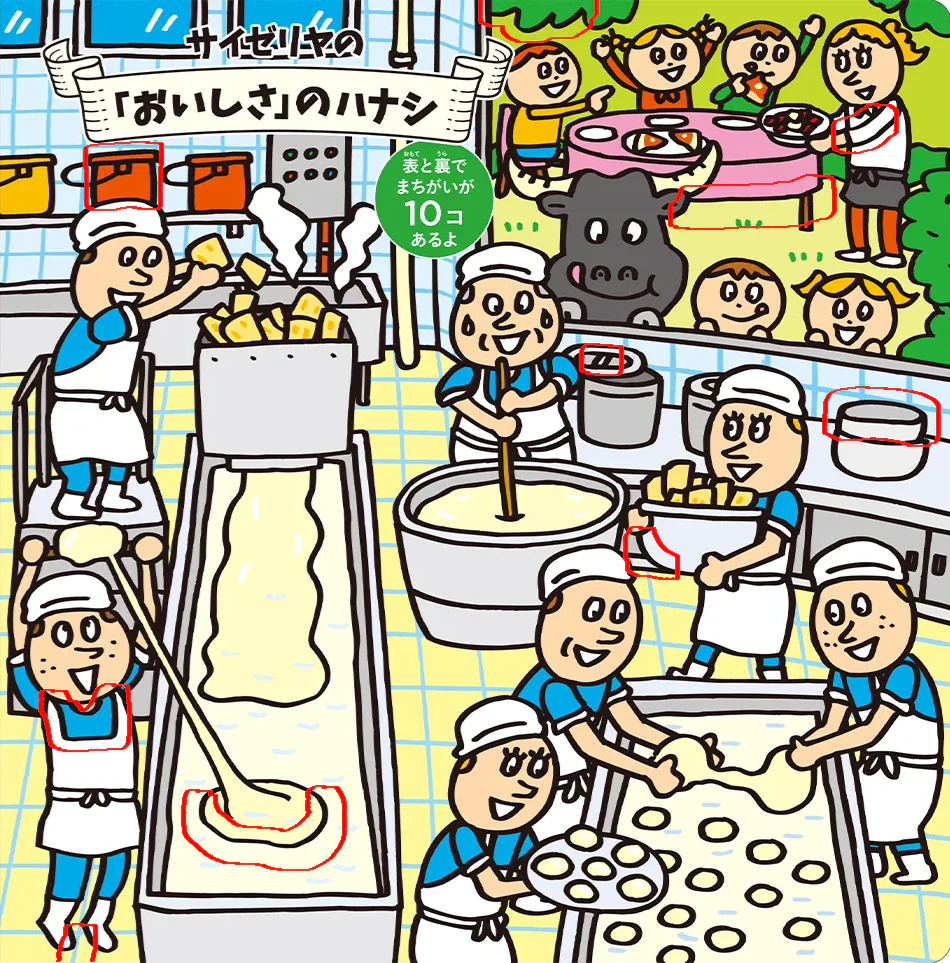

STEP12. 元画像に差分を描画

元画像とSTEP10の画像を合成します。
これを
　
↓
こう
　

2段階で作成します。

using (Mat input_image = Cv2.ImRead("STEP1の画像ファイルパス", ImreadModes.Unchanged))
using (Mat diff_image = Cv2.ImRead("STEP11の画像ファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.BitwiseAnd(input_image, diff_image, output_image);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

using (Mat input_image = Cv2.ImRead("上記の画像のファイルパス", ImreadModes.Unchanged))
using (Mat diff_image = Cv2.ImRead("STEP10の画像ファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.BitwiseOr(input_image, diff_image, output_image);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

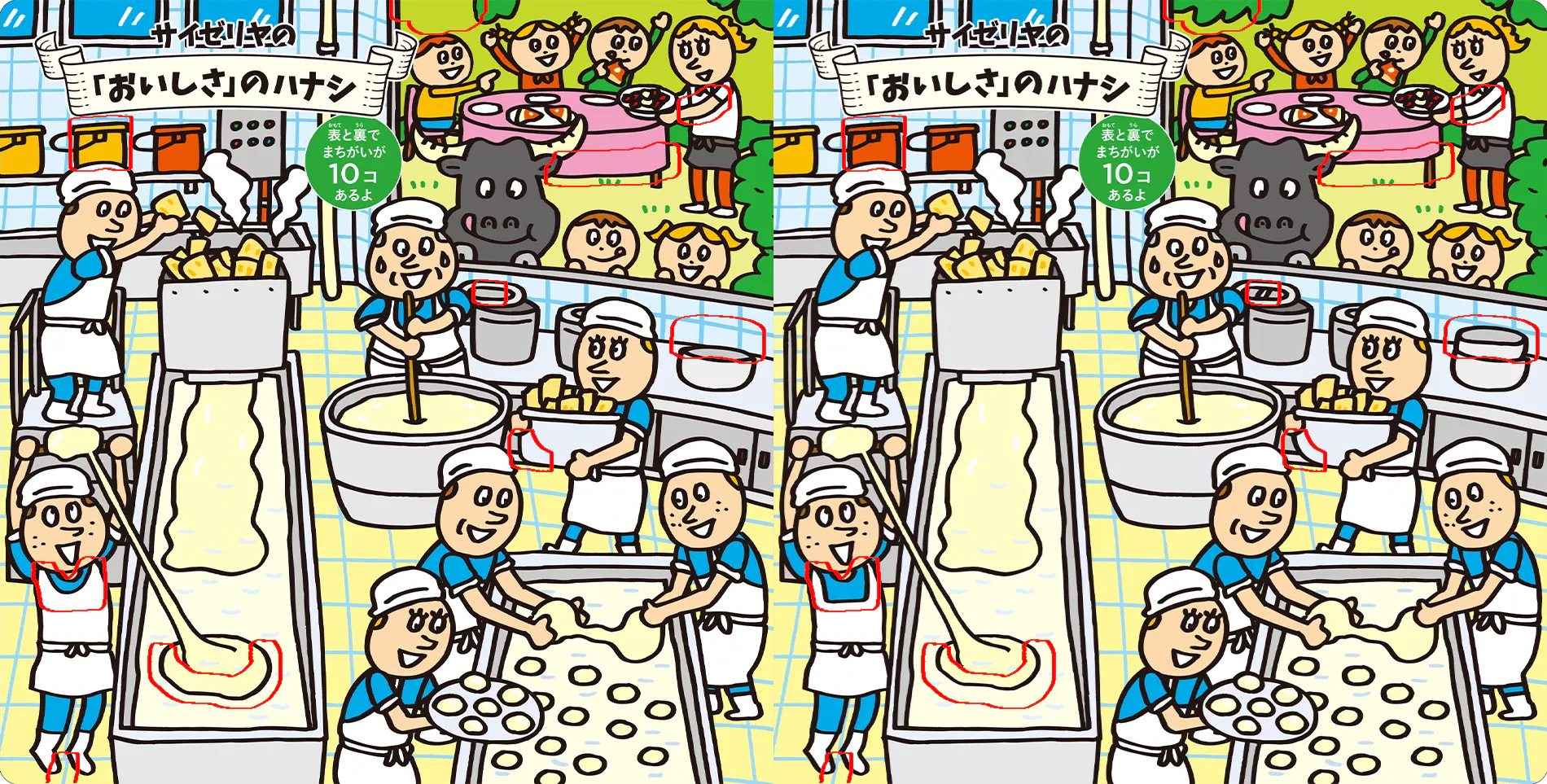

STEP13. 画像を結合

左側と右側に分けた画像を結合します。
これを
　
↓
こう

using (Mat input_image1 = Cv2.ImRead("左側の画像ファイルパス", ImreadModes.Unchanged))
using (Mat input_image2 = Cv2.ImRead("右側の画像ファイルパス", ImreadModes.Unchanged))
using (Mat output_image = new Mat())
{
    Cv2.HConcat(input_image1, input_image2, output_image);
    Cv2.ImWrite("保存ファイルパス", output_image);
}

おわりに

デジタル画像であれば単純に比較すれば差分が取れます。
※STEP3の時点でも目視で確認が出来ます。
次の段階として、写真から差分を取ってみます。
