@manabian

Supply Chain Reference Ontology のサンプルデータを data.world でクエリする方法

Last updated at Posted at 2025-03-25

概要

本記事では、Supply Chain Reference Ontology (SCRO) のサンプルデータとして公開されている SCRO_Ford.ttl に対し、data.world 上で SPARQL クエリを実行する方法を紹介します。SCRO はサプライチェーン管理におけるオントロジーであり、サンプルデータである SCRO_Ford.ttl ファイルが下記のように公開されています。本記事では、このデータに対して SPARQL を用いてどのようにクエリを実行できるかを解説します。なお、紹介している SPARQL は動作確認済みですが、最適なクエリである保証はない点に注意してください。


出所：ontology/supplychain/data/SCRO_Ford.ttl at master · iofoundry/ontology

応用的なクエリとしては、「MODELING A SUPPLY CHAIN REFERENCE ONTOLOGY BASED ON A TOP-LEVEL ONTOLOGY」に記載されている、ビジネス上重要な質問に対応するクエリを例示します。ただし、サンプルデータがこれらの質問すべてに答えられる構造にはなっていないため、実行方法が確立できたクエリのみを紹介しています。

  • What are the outputs of this supplier in this supply network?
  • What types of information does this supplier receive?
  • What is the most connected supplier in this supply network?
  • What are the first-tier/second-tier suppliers in this network?
  • Which supplier provides raw materials in this network?
  • What is the path followed by a certain component in this network?

出所：MODELING A SUPPLY CHAIN REFERENCE ONTOLOGY BASED ON A TOP-LEVEL ONTOLOGY

なお、data.world については下記の記事でも紹介しています。

サンプルデータであるSCRO_Ford.ttlファイルについて

Supply Chain Reference Ontology (SCRO) の README で、サンプルデータとして紹介されています。

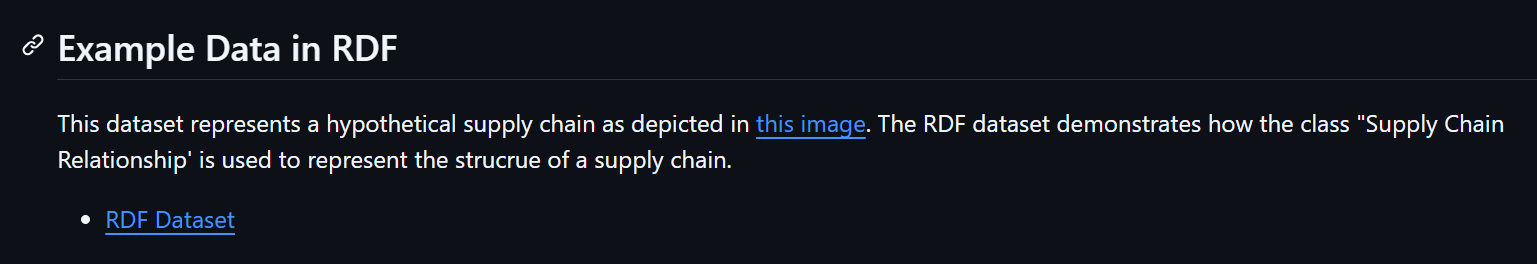

Example RDF Dataset

This dataset represents a hypothetical supply chain as depicted in [this image](https://github.com/iofoundry/ontology/blob/master/supplychain/Documentation & Resources/Terms-Patterns-Modules/Ford Supply Chain.md). The RDF dataset demonstrates how the class "Supply Chain Relationship' is used to represent the strucrue of a supply chain.


出所：ontology/supplychain/README.md at master · iofoundry/ontology

上記のリンクには誤字があるため、正確には下記 URL からアクセスしてください。

データ構造の概要は画像として公開されています。Ford Motor Company を中心としたサプライチェーンが表現されており、素材メーカーから部品メーカー、システムサプライヤーを経て最終組立の Ford へ部品やモジュールが集約されます。企業名と部品が矢印で結ばれており、矢印の上には納入部材や供給関係の番号が記載されています。



事前準備

data.world にてプロジェクトを作成

下記の記事を参考にプロジェクトを作成してください。

data.world に SCRO のサンプルデータであるSCRO_Ford.ttlファイルをアップロード

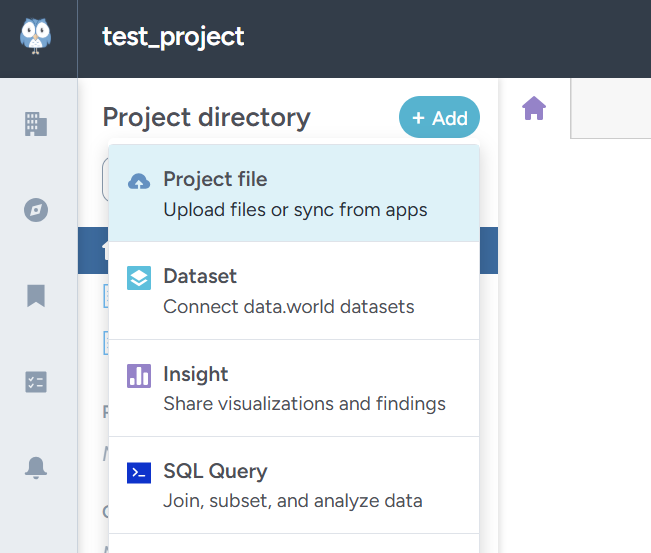

左上にある + Add -> Project file を選択します。


Sync from URL を選択します。


Source URL に SCRO_Ford.ttl ファイルの GitHub URL を入力し、Continue を選択します。

https://github.com/iofoundry/ontology/blob/master/supplychain/data/SCRO_Ford.ttl


File name が SCRO_Ford.ttl になっていることを確認し、Done を選択します。


サンプルデータがアップロードされていることを確認します。


SPARQL Query の追加

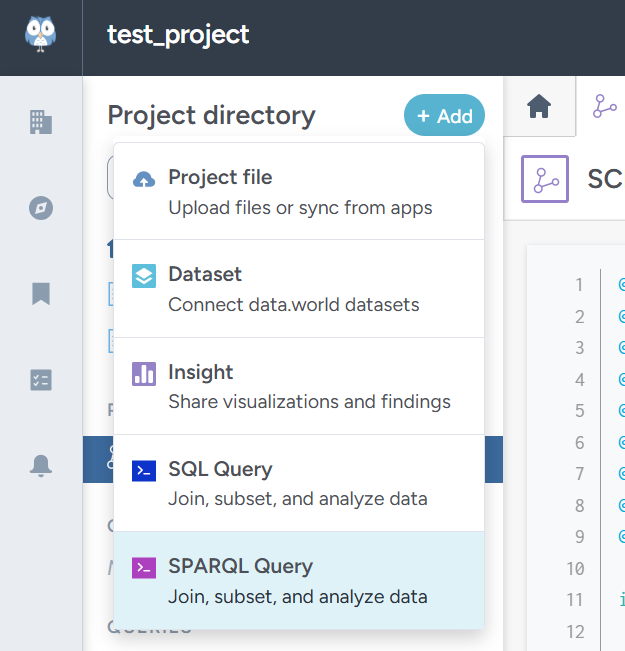

+ Add -> SPARQL Query を選択します。


SPARQL Query が表示されることを確認します。


1. 基本的なクエリ

1-1. 組織の一覧を表示

PREFIX iof-core: <https://spec.industrialontologies.org/ontology/core/Core/>
PREFIX iof-scro: <https://spec.industrialontologies.org/ontology/supplychain/SupplyChain/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>
PREFIX obo: <http://purl.obolibrary.org/obo/>

SELECT ?org ?label ?properName ?naicsCode ?address
WHERE {
  ?org a iof-core:BusinessOrganization ;
       rdfs:label ?label .
  OPTIONAL {
    ?org iof-core:designatedBy ?nameResource .
    ?nameResource a iof-scro:ProperName ;
                  iof-scro:hasTextValue ?properName .
  }
  OPTIONAL {
    ?org iof-core:designatedBy ?naicsResource .
    ?naicsResource a iof-scro:NAICSCode ;
                   iof-scro:hasTextValue ?naicsCode .
  }
  OPTIONAL {
    ?org obo:BFO_0000082 ?location .
    ?location iof-core:designatedBy ?addrResource .
    ?addrResource iof-scro:hasTextValue ?address .
  }
}
ORDER BY ?org


1-2. 部材の一覧を表示

PREFIX iof-scro: <https://spec.industrialontologies.org/ontology/supplychain/SupplyChain/>
PREFIX iof-core: <https://spec.industrialontologies.org/ontology/core/Core/>
PREFIX obo: <http://purl.obolibrary.org/obo/>

SELECT ?contract ?partNumber ?modelName
WHERE {
  ?contract a iof-scro:Contract ;
            obo:BFO_0000110 ?prodPart, ?prodModel .

  ?prodPart a iof-scro:PartNumber ;
            iof-scro:hasTextValue ?partNumber .

  ?prodModel a iof-scro:MaterialArtifactModelName ;
             iof-scro:hasTextValue ?modelName .
}


1-3. 契約（Contract）関連のデータを表示

PREFIX iof-scro: <https://spec.industrialontologies.org/ontology/supplychain/SupplyChain/>
PREFIX iof-core: <https://spec.industrialontologies.org/ontology/core/Core/>
PREFIX obo: <http://purl.obolibrary.org/obo/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT
  ?contract
  ?relationship
  ?prodTextModel
  ?supplierName ?buyerName
WHERE {
  ?contract a iof-scro:Contract ;
            iof-core:prescribes ?relationship .

  OPTIONAL {
    ?contract obo:BFO_0000110 ?part .
    ?part a iof-scro:PartNumber ;
          iof-scro:hasTextValue ?prodTextPart .
  }
  OPTIONAL {
    ?contract obo:BFO_0000110 ?model .
    ?model a iof-scro:MaterialArtifactModelName ;
           iof-scro:hasTextValue ?prodTextModel .
  }
  OPTIONAL {
    ?relationship obo:BFO_0000195 ?supplierRole .
    ?supplierRole a iof-core:SupplierRole ;
                  iof-core:roleOf ?supplier .
    ?supplier iof-core:designatedBy ?supplierNameNode .
    ?supplierNameNode a iof-scro:ProperName ;
                      iof-scro:hasTextValue ?supplierName .
  }
  OPTIONAL {
    ?relationship obo:BFO_0000195 ?buyerRole .
    ?buyerRole a iof-core:BuyerRole ;
               iof-core:roleOf ?buyer .
    ?buyer iof-core:designatedBy ?buyerNameNode .
    ?buyerNameNode a iof-scro:ProperName ;
                   iof-scro:hasTextValue ?buyerName .
  }
}
ORDER BY ?contract


1-4. 供給関係（SupplyRelationship）のデータを表示

PREFIX iof-scro: <https://spec.industrialontologies.org/ontology/supplychain/SupplyChain/>
PREFIX iof-core: <https://spec.industrialontologies.org/ontology/core/Core/>
PREFIX obo: <http://purl.obolibrary.org/obo/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT ?supplyRel ?buyer ?buyerName ?supplier ?supplierName
WHERE {
  ?supplyRel a iof-scro:SupplyRelationship ;
             rdfs:label ?relLabel .

  # 供給者の役割から対象組織と正式名称を取得
  ?supplyRel obo:BFO_0000195 ?supplierRole .
  ?supplierRole a iof-core:SupplierRole ;
                iof-core:roleOf ?supplier .
  ?supplier iof-core:designatedBy ?supplierNameNode .
  ?supplierNameNode a iof-scro:ProperName ;
                    iof-scro:hasTextValue ?supplierName .

  # 購入者の役割から対象組織と正式名称を取得
  ?supplyRel obo:BFO_0000195 ?buyerRole .
  ?buyerRole a iof-core:BuyerRole ;
             iof-core:roleOf ?buyer .
  ?buyer iof-core:designatedBy ?buyerNameNode .
  ?buyerNameNode a iof-scro:ProperName ;
                 iof-scro:hasTextValue ?buyerName .
}
ORDER BY ?supplyRel


2. 応用的なクエリ

2-1. What are the outputs of this supplier in this supply network?

サプライチェーン上であるサプライヤーが提供する製品（部材）を抽出するクエリが考えられます。たとえば ZF North America（ iof-scro:org-0006 ）が提供している部品を調べると、Transmission を特定できれば目的を達成できます。

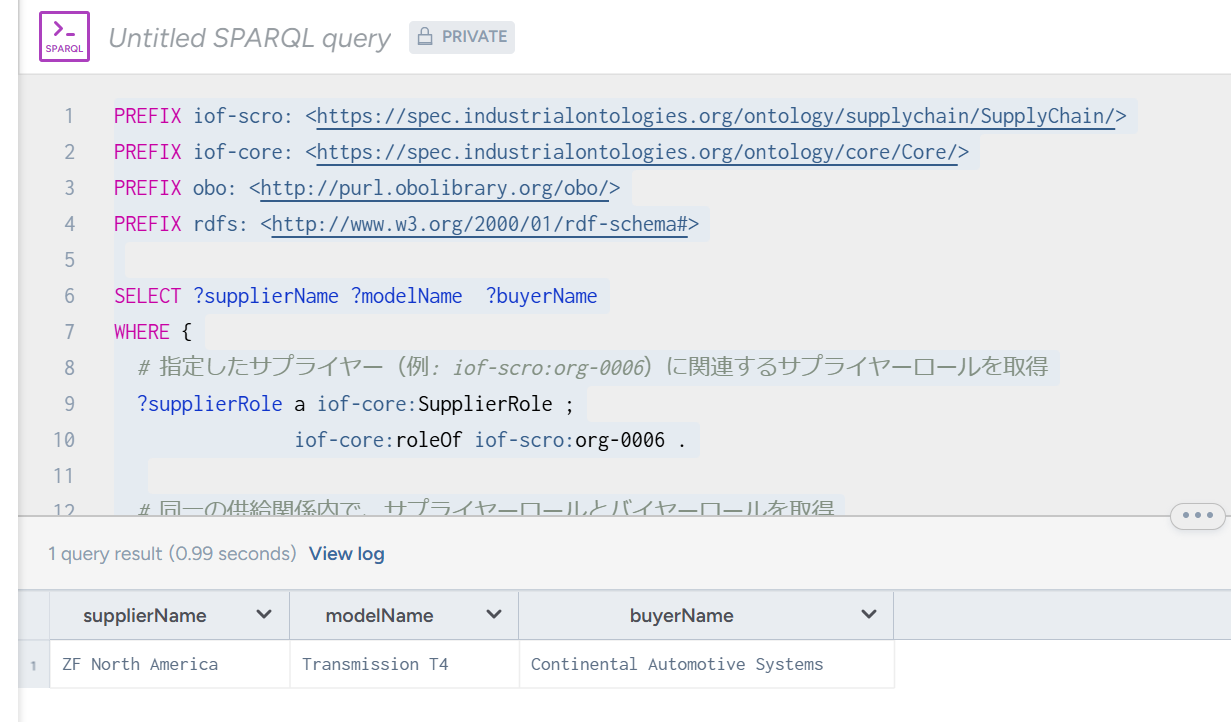

下記のクエリを実行すると、ZF North America が提供している Transmission T4 を含む情報を取得できます。

PREFIX iof-scro: <https://spec.industrialontologies.org/ontology/supplychain/SupplyChain/>
PREFIX iof-core: <https://spec.industrialontologies.org/ontology/core/Core/>
PREFIX obo: <http://purl.obolibrary.org/obo/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT ?supplierName ?modelName  ?buyerName
WHERE {
  # 指定したサプライヤー（例: iof-scro:org-0006）に関連するサプライヤーロールを取得
  ?supplierRole a iof-core:SupplierRole ;
                iof-core:roleOf iof-scro:org-0006 .

  # 同一の供給関係内で、サプライヤーロールとバイヤーロールを取得
  ?supplyRel obo:BFO_0000195 ?supplierRole ;
             obo:BFO_0000195 ?buyerRole .

  # 供給関係を規定する契約から、製品情報（部品番号、モデル名）を取得
  ?contract a iof-scro:Contract ;
            iof-core:prescribes ?supplyRel ;
            obo:BFO_0000110 ?prodPart, ?prodModel .

  # 部品番号の抽出
  ?prodPart a iof-scro:PartNumber ;
            iof-scro:hasTextValue ?partNumber .

  # 製品モデル名（製品名）の抽出
  ?prodModel a iof-scro:MaterialArtifactModelName ;
             iof-scro:hasTextValue ?modelName .

  # サプライヤー組織の名称を取得
  ?supplierRole iof-core:roleOf ?supplierOrg .
  ?supplierOrg iof-core:designatedBy ?supplierNameRes .
  ?supplierNameRes iof-scro:hasTextValue ?supplierName .
  ?supplierNameRes a iof-scro:ProperName .

  # バイヤー組織の名称を取得
  ?buyerRole a iof-core:BuyerRole ;
             iof-core:roleOf ?buyerOrg .
  ?buyerOrg iof-core:designatedBy ?buyerNameRes .
  ?buyerNameRes iof-scro:hasTextValue ?buyerName .
  ?buyerNameRes a iof-scro:ProperName .
}


2-2. What are the first-tier/second-tier suppliers in this network?

ある組織に直接納品しているサプライヤーを first-tier とし、そのサプライヤーにさらに納品している組織を second-tier と定義できます。Ford を基準とすると、3 社が first-tier、4 社が second-tier にあたります。



下記のクエリで、Ford の first-tier および second-tier サプライヤーを抽出できます。

PREFIX iof-scro: <https://spec.industrialontologies.org/ontology/supplychain/SupplyChain/>
PREFIX iof-core: <https://spec.industrialontologies.org/ontology/core/Core/>
PREFIX obo: <http://purl.obolibrary.org/obo/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT DISTINCT ?baseOrgName ?supplier ?supplierName ?tier
WHERE {
  # ベース組織 (Ford Motor Company) の名称を取得
  iof-scro:org-0001 rdfs:label ?baseOrgName .

  {
    # ファーストティア（一次）サプライヤー: Fordに直接供給している企業
    ?supplyRel a iof-scro:SupplyRelationship ;
               obo:BFO_0000195 ?roleA, ?roleB .
    {
      ?roleA a iof-core:BuyerRole ;
             iof-core:roleOf iof-scro:org-0001 .
      ?roleB a iof-core:SupplierRole ;
             iof-core:roleOf ?supplier .
    }
    UNION
    {
      ?roleB a iof-core:BuyerRole ;
             iof-core:roleOf iof-scro:org-0001 .
      ?roleA a iof-core:SupplierRole ;
             iof-core:roleOf ?supplier .
    }
    BIND("first-tier" AS ?tier)
    OPTIONAL { ?supplier rdfs:label ?supplierName . }
  }
  UNION
  {
    # セカンドティア（二次）サプライヤー: まずFordに直接供給している一次サプライヤーを抽出し、
    # その一次サプライヤーに供給している企業を取得
    {
      SELECT DISTINCT ?firstTierSupplier
      WHERE {
        ?supplyRel1 a iof-scro:SupplyRelationship ;
                    obo:BFO_0000195 ?roleC, ?roleD .
        {
          ?roleC a iof-core:BuyerRole ;
                 iof-core:roleOf iof-scro:org-0001 .
          ?roleD a iof-core:SupplierRole ;
                 iof-core:roleOf ?firstTierSupplier .
        }
        UNION
        {
          ?roleD a iof-core:BuyerRole ;
                 iof-core:roleOf iof-scro:org-0001 .
          ?roleC a iof-core:SupplierRole ;
                 iof-core:roleOf ?firstTierSupplier .
        }
      }
    }
    ?supplyRel2 a iof-scro:SupplyRelationship ;
                obo:BFO_0000195 ?roleE, ?roleF .
    {
      ?roleE a iof-core:BuyerRole ;
             iof-core:roleOf ?firstTierSupplier .
      ?roleF a iof-core:SupplierRole ;
             iof-core:roleOf ?supplier .
    }
    UNION
    {
      ?roleF a iof-core:BuyerRole ;
             iof-core:roleOf ?firstTierSupplier .
      ?roleE a iof-core:SupplierRole ;
             iof-core:roleOf ?supplier .
    }
    BIND("second-tier" AS ?tier)
    OPTIONAL { ?supplier rdfs:label ?supplierName . }
  }
}


次にやるべきこと

SCRO の Taxonomy の全体像を理解


出所：ontology/supplychain/README.md at master · iofoundry/ontology

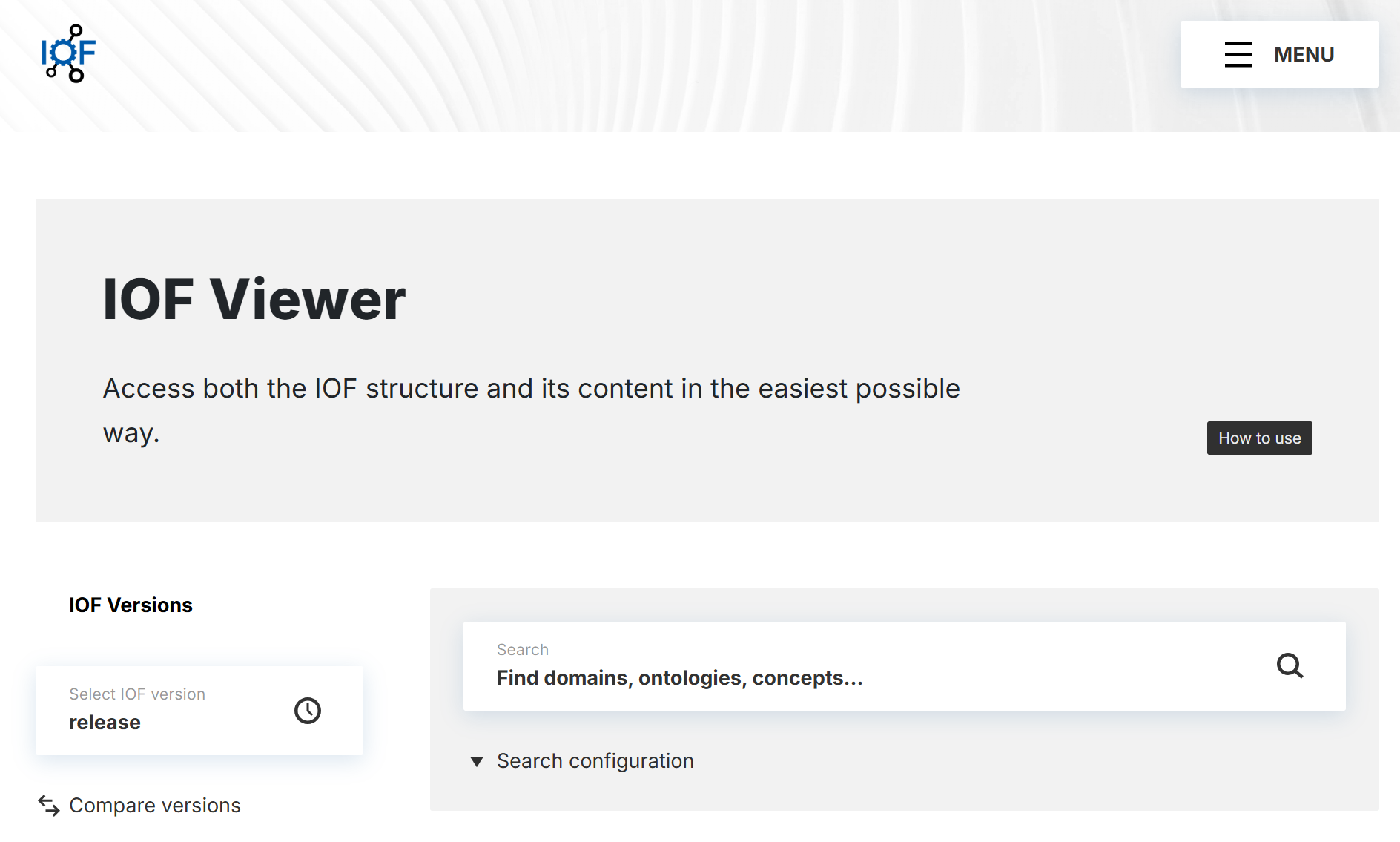

IOF Ontology のページの理解


出所：IOF


出所：Ontology Viewer

OAGI の atlassian の公開ページを理解


出所：Industrial Ontologies Foundry - OAGi
