【基本情報技術者試験/CCNA】IPアドレスとサブネットマスクを図で直感理解
この記事のゴール
-
ネットワーク部／ホスト部の分かれ方を直感で理解できる
-
/24, /26, /30 の違いを「マンション名」でイメージできる
-
ネットワークアドレスとブロードキャストアドレスを自分で計算できる
要点3つ
-
サブネットマスク＝“マンション名”
→ ビットが1のところは「マンション名」、0は「部屋番号」 -
/24, /26, /30 の違いは“マンション名の長さ”
→ ただ、マンション名と部屋番号合わせて「32ビット」以内で表さないといけない -
計算はシンプルに「32-マンション名の長さ」で大丈夫！！
→ マンション名の長さ（ネットワーク部）が分かればホスト部もすぐわかる

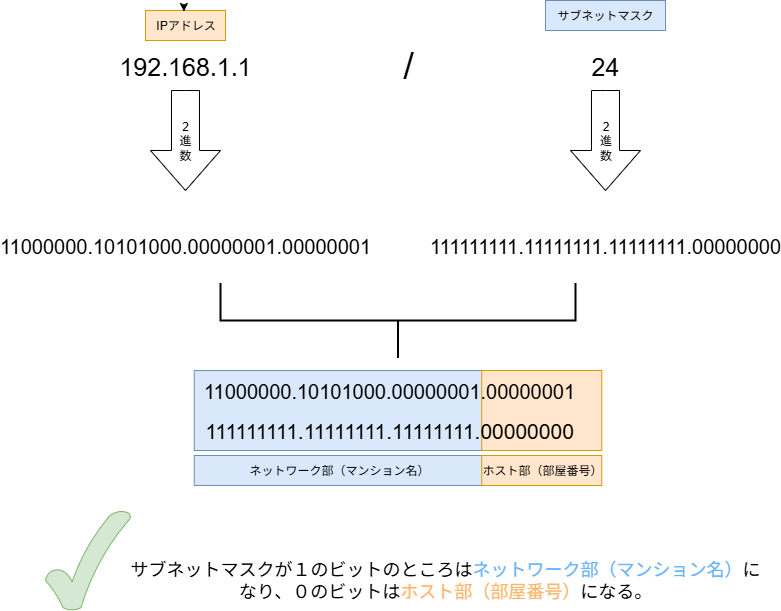

図で理解する（例：/24の場合）
IPアドレスが192.168.1.1 プレフィックスが24(表記は/24)
- IPアドレスとサブネットマスクを２進数にする
- 2進数にたIPアドレスとサブネットマスクを比べる
- サブネットマスクのビットの値が１の位のIPアドレスの位はホスト部（マンション名）になり、以降の桁はホスト部（部屋番号）になる
例題
IPアドレス：192.168.10.130/24
- 先ほどと同じくIPアドレスとサブネットマスクを２進数にする
- ２進数にしたIPアドレスとサブネットマスクを比較する
- 192.168.10.0がホスト部（マンションの部屋番号）となり、0.0.0.130がホスト部となる
よくある落とし穴
- 第３オクテットがホスト部（マンションの部屋番号）だと勘違いしている
→ 確かに日常生活では第３オクテットをホスト部（マンションの部屋番号）として利用することが最も多い。
ただし、あくまでもホスト部を定めるのはプレフィックス値である
まとめ
- サブネットマスクは「マンション名の長さ」であり、ホスト部は「部屋番号」である
- ホスト部を求めるには、IPアドレスとサブネットマスクを比較し、サブネットマスクのビットが０のくらいである
次回予告
「DNSを身近なものに例えて理解」編を書きます！
