uGUIのImageにGlowっぽい輪郭線を付けるスクリプトの改良


初めに

UnityのuGUIのImageにOutlineスクリプトを適用すると、画像に輪郭線を付けることが出来るが、Glowの様なぼやけた輪郭線を付けるのは難しい。

対応策としてはこちらのコガネブログさんでも紹介されているが、以下のGlowImageというプロジェクト内にあるC#とShaderコードを使うという方法がある。

http://baba-s.hatenablog.com/entry/2017/12/31/211500

GlowImageのGithub

https://github.com/SylarLi/GlowImage

今回自分の勉強がてらこちらのコードを解読していた時に、「UnityのMask機能に対応していない事」と「シェーダーで最適化出来そうな所がある事」に気づいたので、改良してみた。


元コードのGlowImageで行っている事

箇条書きにすると以下のようになる

・Imageコンポーネントを継承したGlowImageクラスを作成

・GlowImageクラスのパラメーターから、既存Imageにアウトライン用の頂点とメッシュを追加する

・シェーダーでアウトラインを描画しつつガウシアン処理でぼかす

・最後に通常のImageを描画して行い終了


UnityのMask機能に対応させる

UnityのMask機能は、canvasRendererに登録されているマテリアルからマスク処理が適用されているコードを選別して処理を行っている。

既存コードではcanvasRendererに登録する処理が抜けていたため、canvasRendererをオーバーライドして、Image.materialにマテリアルを格納してからGraphicクラスのmaterialForRenderingを呼んで対応した

        public override Material materialForRendering

{
get
{
if(m_Material == null)
{
material = new Material(Shader.Find("UI/GlowImageImprovement"));
}
// ここでパラメーター設定行う
material.SetFloat("_OutlineSize", m_OutlineSize);
material.SetColor("_OutlineColor", m_OutlineColor);
material.SetFloat("_OutlineStrength", m_OutlineStrength);
string format = "QUALITY_{0}";
foreach (var item in System.Enum.GetNames(typeof(ImageOutlineQuality)))
{
material.DisableKeyword(string.Format(format, item.ToUpper()));
}
material.EnableKeyword(string.Format(format, quality.ToString().ToUpper()));

return base.materialForRendering;
}
}


ガウシアン処理の最適化

既存コードのシェーダーだと通常の平滑化処理のため重み(3x3, 7x7など)の数が増えるほど、ループ数が9, 49などかなり顕著に多くなっている。

画像処理のぼかし処理でよく使われるガウシアンブラーを使用する時、xとyの要素を切り離して処理できる場合ループ数を抑えることが出来る。

今回は以下のサイトを参考にコードを組んだ。

【Unity】【シェーダ】ガウス関数を使ってブラーを掛ける

http://light11.hatenadiary.com/entry/2018/05/20/010105

Unityでガウシアンブラーを実装する

http://edom18.hateblo.jp/entry/2018/12/30/171214


サンプルプロジェクト

コード全文は以下のプロジェクトを参照してください

※Windows10 + Unity2018.4.0f1で動作確認済み。

※ImageのTypeが「Simple」のみ対応

https://github.com/madoramu/GlowImageImprovement

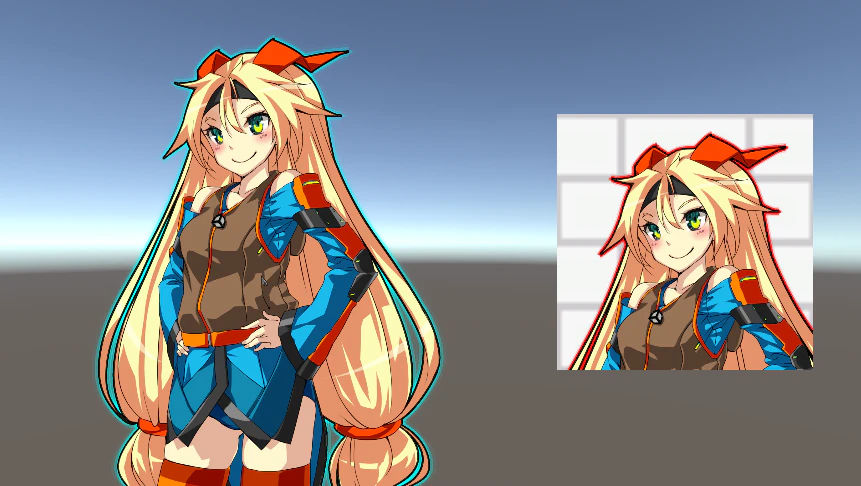

実行結果



補足

UnityのOutlineは頂点と頂点カラーを追加しているだけなので元画像も含めて1passで描画しているが、今回のコードはガウシアン処理の関係上2passで描画しなくてはいけないので、処理的には少し重いかも・・・
