AWS PrivateLink: 従来パターン vs 新しいパターンを比較

Posted at 2025-09-15

はじめに

AWS PrivateLink（以下 PrivateLink）が進化し、NLB やGateway Load Balancer なしで、VPC リソースへの直接的なプライベートアクセスが可能になったというアップデートが 2024 年の AWS re:Invent 2024 で発表されましたが、その比較を今更ですがしていきましょうという内容です。

主要な違い

項目	従来パターン（NLB使用）	新しいパターン（VPCリソース直接アクセス）
必要なコンポーネント	エンドポイントサービス + NLB/GLB	リソースゲートウェイ + リソース設定
ロードバランサー	必須（NLB または GLB）	不要
対象リソース	負荷分散可能なサービス	単一リソース（DB、IP、ドメイン等）
アクセス方法	インターフェースVPCエンドポイント	リソースVPCエンドポイント

詳細比較

アーキテクチャ構成

従来パターン（NLB使用）

[Consumer VPC]
    ↓ (Interface VPC Endpoint)
[AWS PrivateLink]
    ↓
[Provider VPC]
    ↓ (Endpoint Service)
[Network Load Balancer]
    ↓
[Target Group]
    ↓
[バックエンドサービス/リソース]

新しいパターン（直接アクセス）

[Consumer VPC]
    ↓ (Resource VPC Endpoint)
[AWS PrivateLink]
    ↓
[Provider VPC]
    ↓ (Resource Gateway)
[Resource Configuration]
    ↓
[VPCリソース（RDS、IP、ドメイン等）]

設定手順

従来パターンの設定手順

プロバイダー側：

Network Load BalancerまたはGateway Load Balancerの作成
ターゲットグループの設定
エンドポイントサービスの作成（ロードバランサーを指定）
接続許可の設定

コンシューマー側：

インターフェースVPCエンドポイントの作成
サービス名の指定
セキュリティグループの設定

新しいパターンの設定手順

プロバイダー側：

リソースゲートウェイの作成
リソース設定の作成（単一リソースまたはグループ）
AWS RAMでのリソース共有設定

コンシューマー側：

リソースVPCエンドポイントの作成
共有リソースの指定
セキュリティグループの設定

適用ユースケース

従来パターン	新しいパターンが
- 負荷分散が必要なサービス - 高可用性が必要なアプリケーション - 従来のSaaS	- 単一リソースへの直接アクセス - 負荷分散不要なサービス - リソース粒度での共有が必要

技術的特徴

特徴	従来パターン	新しいパターン
接続方向	単方向	単方向
プロトコル	TCP/UDP（NLB）、任意（GLB）	TCP/UDP
DNS解決	サポート	サポート
セキュリティ	セキュリティグループ、NACLs	セキュリティグループ、NACLs
可用性	NLB/GLBによる冗長化	リソース自体の冗長化に依存

コスト比較

従来パターン	新しいパターン
- VPCエンドポイント料金（時間単位） - データ処理料金（GB単位） - Network Load Balancer料金（時間単位 + LCU） - データ転送料金	- VPCエンドポイント料金（時間単位） - データ処理料金（GB単位） - データ転送料金

コストメリット： NLB料金が不要になることで、シンプルなリソースアクセスにおいてコスト削減が期待できます。

可用性とスケーラビリティ

従来パターン	新しいパターン
- 可用性: NLB/GLBの冗長化機能を活用 - スケーラビリティ: 自動スケーリング、ターゲット追加/削除	- 可用性: リソース自体の冗長化設計に依存 - スケーラビリティ: リソース固有のスケーリング方法

運用・管理

従来パターン	新しいパターン
- NLBのヘルスチェック監視 - ターゲットグループの管理 - ロードバランサーメトリクスの監視	- リソースゲートウェイの監視 - リソース設定の管理 - AWS RAMを通じた共有管理

選択指針

従来パターンを選ぶべき場合	新しいパターンを選ぶべき場合
- 複数のバックエンドサービスへの負荷分散が必要 - 既存のPrivateLinkベースのアーキテクチャを維持したい - 高可用性とスケーラビリティが最重要	- データベースや特定リソースへの直接アクセスが必要 - 負荷分散機能が不要よりシンプルなアーキテクチャとコスト削減を重視 - 細かいリソース単位での共有制御が必要

軽く体験してみる

構成は以下のクラスメソッドさんの「試してみた」にあるシングルアカウントの構成で実施します。（複数アカウントは所持していないので、マルチアカウントでのアクセスはごめんなさい）

ポイントは、Resource gateway と Resource Config で後他は基本なのでそれ程難しくなさそうですね。

今回は、AWS CDK で作成しました。なお、あまりコストをかけずやりたかったので、NATGateway などは配置していない点ご了承下さい。

lib/privatelink-vpc-resources-stack.ts

import * as cdk from 'aws-cdk-lib';
import { TcpRetryEvent } from 'aws-cdk-lib/aws-appmesh';
import * as ec2 from 'aws-cdk-lib/aws-ec2';
import * as iam from 'aws-cdk-lib/aws-iam';
import * as vpclattice from 'aws-cdk-lib/aws-vpclattice';
import { Construct } from 'constructs';

export class PrivateLinkVpcResourcesStack extends cdk.Stack {
  constructor(scope: Construct, id: string, props?: cdk.StackProps) {
    super(scope, id, props);

    // ==============================================
    // プロバイダー側（リソース提供側）の設定
    // ==============================================

    // プロバイダーVPCの作成
    const providerVpc = new ec2.Vpc(this, 'ProviderVpc', {
      vpcName: 'PrivateLink-Provider-VPC',
      ipAddresses: ec2.IpAddresses.cidr('10.1.0.0/16'),
      maxAzs: 2,
      natGateways: 0,
      subnetConfiguration: [
        {
          cidrMask: 24,
          name: 'Private',
          subnetType: ec2.SubnetType.PRIVATE_ISOLATED,
        }
      ]
    });

    // プロバイダー側のセキュリティグループ
    const providerSecurityGroup = new ec2.SecurityGroup(this, 'ProviderSecurityGroup', {
      vpc: providerVpc,
      description: 'Security group for provider resources',
    });

    // プロバイダー側EC2インスタンス（共有リソース）
    const providerInstance = new ec2.Instance(this, 'ProviderInstance', {
      vpc: providerVpc,
      vpcSubnets: { subnetType: ec2.SubnetType.PRIVATE_ISOLATED },
      instanceType: ec2.InstanceType.of(ec2.InstanceClass.T2, ec2.InstanceSize.MICRO),
      machineImage: ec2.MachineImage.latestAmazonLinux2023(),
      securityGroup: providerSecurityGroup,
      userData: ec2.UserData.custom(`#!/bin/bash
sudo dnf update -y
sudo dnf install -y httpd
sudo systemctl start httpd
sudo systemctl enable httpd
`),
    });

    // リソースゲートウェイ用のセキュリティグループ
    const resourceGatewaySecurityGroup = new ec2.SecurityGroup(this, 'ResourceGatewaySecurityGroup', {
      vpc: providerVpc,
      description: 'Security group for Resource Gateway',
    });

    // コンシューマーからのアクセスを許可
    resourceGatewaySecurityGroup.addIngressRule(
      ec2.Peer.ipv4('10.0.0.0/16'),
      ec2.Port.tcp(80),
    );

    // リソースゲートウェイからのアクセスを許可
    providerSecurityGroup.addIngressRule(
      resourceGatewaySecurityGroup,
      ec2.Port.tcp(80),
    );

    // リソースゲートウェイの作成
    const resourceGateway = new vpclattice.CfnResourceGateway(this, 'ResourceGateway', {
      name: 'test-resource-gateway',
      vpcIdentifier: providerVpc.vpcId,
      subnetIds: providerVpc.isolatedSubnets.map(subnet => subnet.subnetId),
      securityGroupIds: [resourceGatewaySecurityGroup.securityGroupId],
      ipAddressType: 'IPV4'
    });

    // リソース設定の作成（EC2インスタンスをリソースとして指定）
    const resourceConfiguration = new vpclattice.CfnResourceConfiguration(this, 'ResourceConfiguration', {
      name: 'ec2-b-resource-config',
      resourceConfigurationType: 'SINGLE',
      resourceConfigurationDefinition: {
        ipResource: providerInstance.instancePrivateIp
      },
      resourceGatewayId: resourceGateway.attrId
    });

    // ==============================================
    // コンシューマー側（リソース利用側）の設定
    // ==============================================

    // コンシューマーVPCの作成
    const consumerVpc = new ec2.Vpc(this, 'ConsumerVpc', {
      vpcName: 'PrivateLink-Consumer-VPC',
      ipAddresses: ec2.IpAddresses.cidr('10.0.0.0/16'),
      maxAzs: 2,
      natGateways: 0,
      subnetConfiguration: [
        {
          cidrMask: 24,
          name: 'Public',
          subnetType: ec2.SubnetType.PUBLIC,
        }
      ]
    });

    // コンシューマー側のセキュリティグループ
    const consumerSecurityGroup = new ec2.SecurityGroup(this, 'ConsumerSecurityGroup', {
      vpc: consumerVpc,
      description: 'Security group for consumer resources',
    });

    // SessionManager用IAMロールの作成
    const sessionManagerRole = new iam.Role(this, 'SessionManagerRole', {
      assumedBy: new iam.ServicePrincipal('ec2.amazonaws.com'),
      managedPolicies: [
        iam.ManagedPolicy.fromAwsManagedPolicyName('AmazonSSMManagedInstanceCore')
      ]
    });

    // コンシューマー側EC2インスタンス
    const consumerInstance = new ec2.Instance(this, 'ConsumerInstance', {
      vpc: consumerVpc,
      vpcSubnets: { subnetType: ec2.SubnetType.PUBLIC },
      instanceType: ec2.InstanceType.of(ec2.InstanceClass.T2, ec2.InstanceSize.MICRO),
      machineImage: ec2.MachineImage.latestAmazonLinux2023(),
      securityGroup: consumerSecurityGroup,
      role: sessionManagerRole,
    });

    // VPCエンドポイント用のセキュリティグループ
    const vpcEndpointSecurityGroup = new ec2.SecurityGroup(this, 'VpcEndpointSecurityGroup', {
      vpc: consumerVpc,
      description: 'Security group for VPC Endpoint to access PrivateLink resources',
    });

    // コンシューマーインスタンスからのアクセスを許可
    vpcEndpointSecurityGroup.addIngressRule(
      consumerSecurityGroup,
      ec2.Port.tcp(80),
    );

    // リソースVPCエンドポイントの作成
    const resourceVpcEndpoint = new ec2.CfnVPCEndpoint(this, 'ResourceVpcEndpoint', {
      vpcId: consumerVpc.vpcId,
      vpcEndpointType: 'Resource',
      subnetIds: consumerVpc.publicSubnets.map(subnet => subnet.subnetId),
      securityGroupIds: [vpcEndpointSecurityGroup.securityGroupId],
      resourceConfigurationArn: resourceConfiguration.attrArn,
      policyDocument: {
        Version: '2012-10-17',
        Statement: [
          {
            Effect: 'Allow',
            Principal: '*',
            Action: [
              'vpc-lattice:Invoke'
            ],
            Resource: '*'
          }
        ]
      }
    });

  }
}

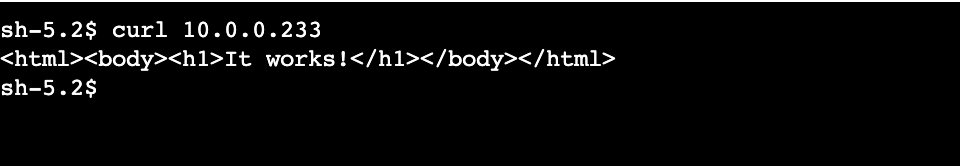

AWS マネージメントコンソールから、VPC > エンドポイント > vpce-XXX の VPC エンドポイントを開き、IPv4 アドレスをメモしておき、curl でアクセスできると成功です。
