Playwright MCPとPlantUML検証MCPを使って画面みながら対話的にUML図作る

概要

PlantUMLコードを検証するMCPサーバーを実装してみたの続きです。

新たにデコードのツールとエンコードのツールを追加してみました。
それらを使用して以下の構成でエージェントモードと対話的にUML図作れたのでご報告です。

使用したライブラリ、ツール

• playwright-mcp
• Plantuml Validation MCP Server
• vscode
• github Copilot
• plantuml server

settings.json例

settings.json

    "mcp": {
        "servers": {
            "my-plantuml-mcp-server-docker": {
                "type": "stdio",
                "command": "docker",
                "args": [
                    "run",
                    "--rm",
                    "-i",
                    "--network=host",
                    "plantuml-mcp-server-stdio",
                    "PlantumlBaseUrl=http://your_plantuml_server/"
                ],
            },
            "playwright": {
                "type":"stdio",
                "command": "npx",
                "args": [
                    "@playwright/mcp@latest"
                ]
            }
        }
    },

適用するプロンプト

今回はcopilot-instructions.mdに記載してみました。

copilot-instructions.md

# 目的
plantumlコードを対話的に作成することが目的です。
plantumlサーバーは"http://your_plantuml_server/"にあります。

# 検証
あなたはplantumlコードを作成する場合、常にValidatePlantumlを利用して検証します。

# 表示
検証でエラーがでなくなったら、playwrightを利用してブラウザに表示します。
表示する内容は検証でエラーがでなくなったコードです。
ブラウザに表示する際のurlは/uml/{エンコード文字列}です。
エンコード文字列はEncodePlantumlを利用して取得してください。
ブラウザに表示する際はbrowser_navigateを利用してください。

# 取得
plantumlコードはplaywrightを利用してブラウザから取得してください。
ブラウザからは/uml/{エンコード文字列}の形式で返ってくるので
エンコード文字列はDecodePlantumlを利用してデコードしてください。

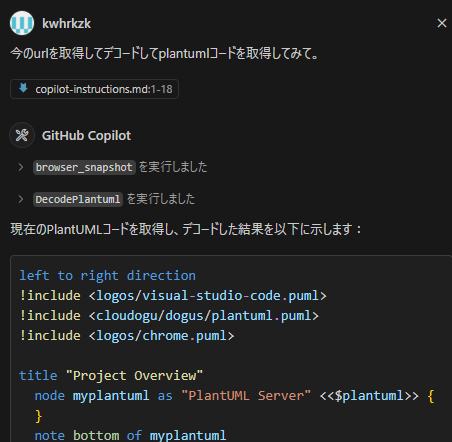

結果

この間、playwrightによって制御されたブラウザが別窓で開かれて操作されています。

所感

今までは自分でplantumlコードをplantumlサーバーに張り付けるという作業が必要でしたが、この仕組みを使えばコードのキャッチボールがより簡潔にできる気がしてきました。
