インターフェイス VPC エンドポイント (AWS PrivateLink)についてのメモ

メモ

• AWSサービス毎、サブネット毎（ただし同じAZのサブネットは2つ以上指定できない）に有効にできる
  • 例えば「EC2」のAPIエンドポイントに対して、既存のサブネット4つのうち2つをインターフェイス VPC エンドポイントを有効にする、等
• 有効にするとそのサブネットでENIが生成される
• 有効にしたサブネット（AZ）毎にプライベートDNS名が払い出される
• 「Private DNS names enabled」をEnabledにするとデフォルトのAPIエンドポイントのIPアドレスがVPCエンドポイントになる

検証

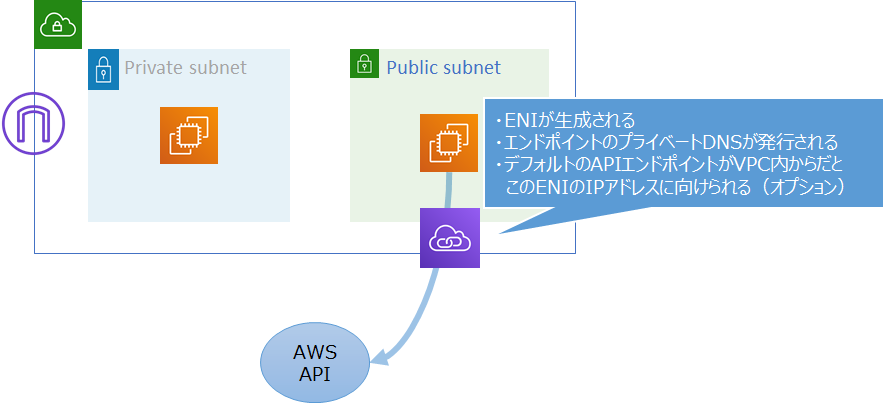

上図のようにインターネットへの到達性の無いプライベートサブネットのインスタンスに踏み台からログインし、動作確認する。

「Private DNS names enabled」が有効の場合

デフォルトのAPIエンドポイントに対して dig する。VPCエンドポイントのIPアドレスが返答されている

[ec2-user@ip-10-0-1-64 ~]$ dig ec2.ap-northeast-1.amazonaws.com

;; ANSWER SECTION:
ec2.ap-northeast-1.amazonaws.com. 60 IN A       10.0.0.254
ec2.ap-northeast-1.amazonaws.com. 60 IN A       10.0.1.11

当然、インターネット（例: 8.8.8.8）には到達性は無いが、AWS APIは使用できる。

[ec2-user@ip-10-0-1-64 ~]$ ping 8.8.8.8 -c 1 -W 3
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.


--- 8.8.8.8 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms


[ec2-user@ip-10-0-1-64 ~]$ aws ec2 describe-instances --query 'Reservations[].Instances[].{ipaddress:NetworkInterfaces[].PrivateIpAddress[]'}
[
    {
        "ipaddress": [
            "172.31.15.184"
        ]
    }
]

「Private DNS names enabled」が無効の場合

デフォルトのAPIエンドポイントは普通にグローバルIPアドレスが返答される。

[ec2-user@ip-10-0-1-64 ~]$ dig ec2.ap-northeast-1.amazonaws.com

;; ANSWER SECTION:
ec2.ap-northeast-1.amazonaws.com. 15 IN A       54.239.96.159

プライベートサブネットからはインターネットに到達性が無いので、当然APIも実行できない

[ec2-user@ip-10-0-1-64 ~]$ aws ec2 describe-instances --query 'Reservations[].Instances[].{ipaddress:NetworkInterfaces[].PrivateIpAddress[]'}

ただし、プライベートDNS名で発行されたエンドポイントのURLを直接指定( endpoint-url )すれば実行できる。

[ec2-user@ip-10-0-1-64 ~]$ aws ec2 describe-instances --query 'Reservations[].Instances[].{ipaddress:NetworkInterfaces[].PrivateIpAddress[]'} --endpoint-url "https://vpce-0c428aae6eb77d7a8-hekvq062.ec2.ap-northeast-1.vpce.amazonaws.com"
[
    {
        "ipaddress": [
            "172.31.15.184"
        ]
    }
]
