Proxyサーバを用いるAWS環境でPatch Managerがこける場合の確認事項

クマ松です。

Windowsサーバへパッチを適用する為にSystems Managerの一機能Patch Managerを用いている方も多いのでないでしょうか。
インターネットへの通信時にProxyサーバを経由させる環境でPatch Managerが異常終了した場合に、まず確認した方が良いことをご紹介します。

1. SSM Agent のプロキシ設定(レジストリ)
2. WinHTTP プロキシの設定
3. LocalSystemユーザーアカウントのInternet Explorerのプロキシ設定

10.10.10.10:8080というプロキシとポートを利用しているような環境で、コマンドや確認結果を解説します。

##SSM Agent のプロキシ設定
SSM Agentのプロキシが設定されているかを確認します。
Environmentにhttp_proxyとno_proxyが設定されていることを確認しましょう。

PS C:\Windows\system32> $serviceKey = "HKLM:\SYSTEM\CurrentControlSet\Services\AmazonSSMAgent"
PS C:\Windows\system32> Get-ItemProperty -Path $serviceKey

Version                          : 3.0.882.0
Environment                      : {http_proxy=10.10.10.10:8080, no_proxy=169.254.169.254}
DependOnService                  : Winmgmt
Type                             : 16
Start                            : 2
ErrorControl                     : 1
ImagePath                        : "C:\Program Files\Amazon\SSM\amazon-ssm-agent.exe"
DisplayName                      : Amazon SSM Agent
ObjectName                       : LocalSystem
Description                      : Amazon SSM Agent
FailureActions                   : {128, 81, 1, 0...}
FailureActionsOnNonCrashFailures : 1
PSPath                           : Microsoft.PowerShell.Core\Registry::HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\AmazonSSMAgent
PSParentPath                     : Microsoft.PowerShell.Core\Registry::HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services
PSChildName                      : AmazonSSMAgent
PSDrive                          : HKLM
PSProvider                       : Microsoft.PowerShell.Core\Registry

##WinHTTPプロキシ設定
管理者権限で起動したコマンドプロンプトにて、WinHTTPプロキシの設定を確認します。

netsh winhttp show proxy

現在の WinHTTP プロキシ設定:

    プロキシ サーバー:  10.10.10.10:8080
    バイパス一覧     :  169.254.169.254

##LocalSystemユーザーアカウントのInternet Explorerのプロキシ設定
SYSTEMユーザ（アカウントの実際の名前はnt authority/system）はAdministratorsグループのメンバーと同じ権限レベルを持つ強力なユーザです。
Linuxでいうrootユーザに当たりますが、ユーザプロファイル情報を持たないので「SYSTEMユーザのレジストリ設定をSYSTEMユーザでRDP接続して確認」なんてことはできません。

SYSTEMユーザのInternet Explorerのプロキシ設定は以下の手順で確認します。

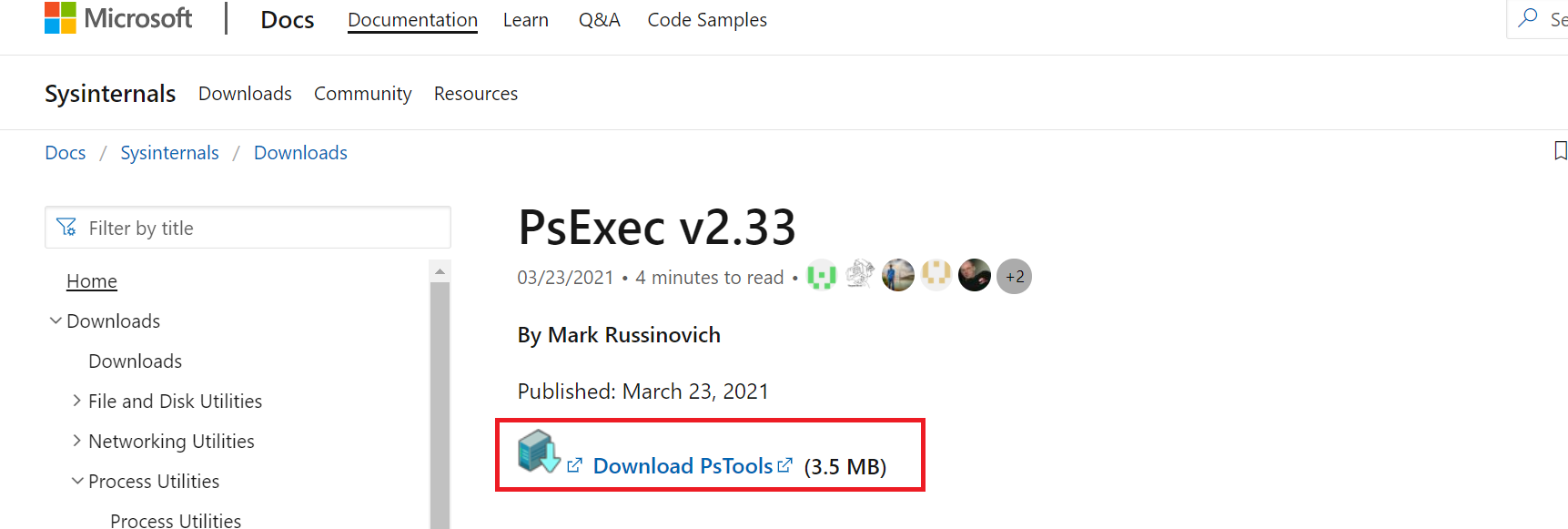

①Microsoftのサイトから PsTools をダウンロードします
https://docs.microsoft.com/en-us/sysinternals/downloads/psexec

②ダウンロードしたzipを解凍します

③管理者権限でコマンドプロンプトを起動します
④先ほどzipを解凍して作成されたフォルダへ cd コマンドを使用して移動します

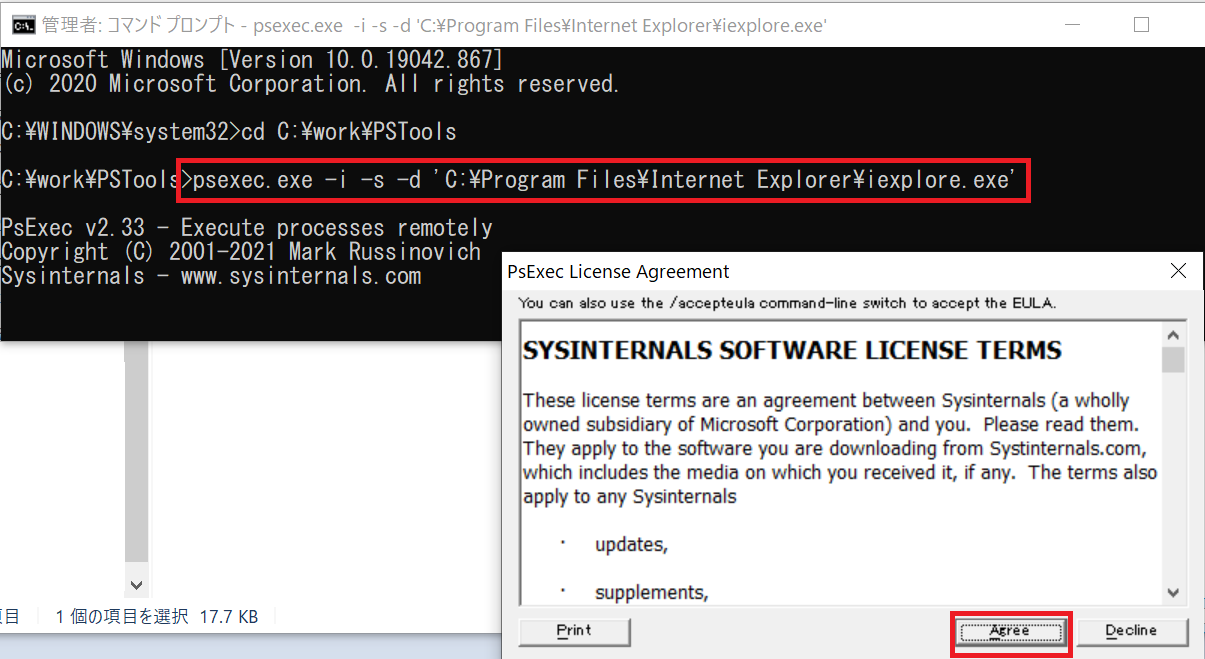

⑤psexec.exe -i -s -d "C:\Program Files\Internet Explorer\iexplore.exe" コマンドを実行します

PsExecの初回起動時のみ、使用許諾（PsExec License Agreement）のダイアログが表示されます。
内容を読んで［Agree］ボタンをクリックします。

これでIEをSystemユーザ権限で起動することが出来ます。

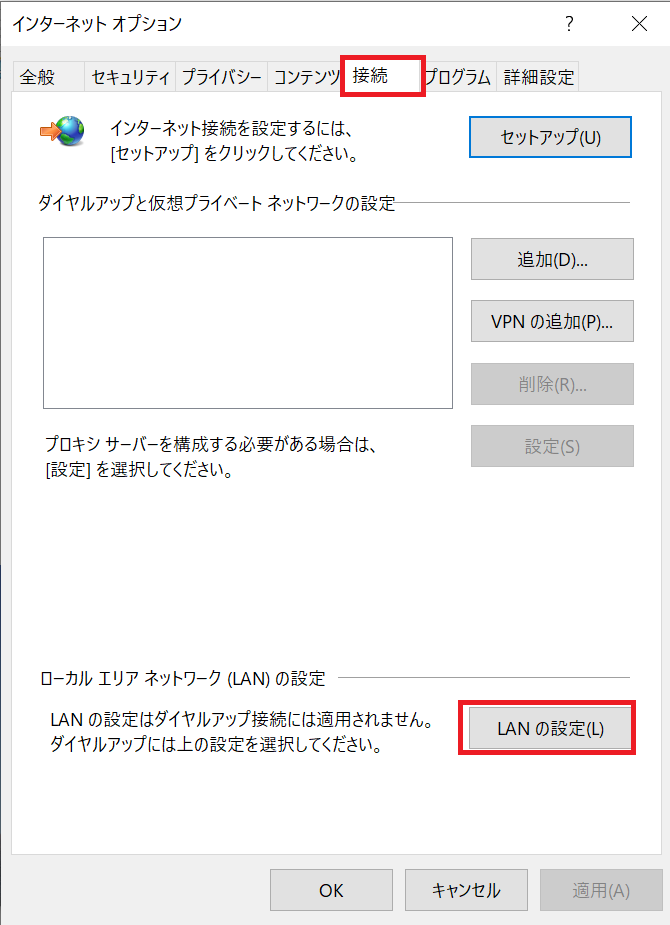

⑥設定 > インターネットオプション > 接続タブ > LAN の設定 を開きます

##3点とも問題なかった場合
SSMエージェント・Patch Managerを利用する為に通信が必要な宛先が3つあります。
以下の宛先をプロキシサーバでブロックしていないかを確認します。

• ssm.ap-northeast-1.amazonaws.com
• ec2messages.ap-northeast-1.amazonaws.com
• s3.ap-northeast-1.amazonaws.com

##何故WinHTTPとIE設定の両方の設定が必要なのか
IEってブラウザですよね。何かを検索するときにしか利用しないイメージがあります。
IEのプロキシ設定はもちろん IE が通信を行う際に利用されます。
しかし一部のWindowsアプリケーションでは、IEと同様の通信モジュールであるwininet.dllを利用しています。
その場合、IEの設定値を利用してインターネットへ通信しようとします。
IEの設定を参照しないアプリも存在します。

WinHTTPの設定とIEの設定は揃えるのが無難です。
以下のコマンドでIEのプロキシ設定をWinHTTPの設定にインポートし、両方の設定を揃えることが出来ます。

netsh winhttp import proxy source=ie
