@krcross(現役ITエンジニアの備忘録)

八百屋さんの動く売上グラフを作ろう！HTML・CSS・JavaScriptのつながりを解説

0
Last updated at Posted at 2026-09-14

先日、私が講師をしているBINGOの生徒の50代男性・Sさんから相談を受けました。この前、売り上げを折れ線グラフにしたけど次はアニメーションを付けたい！との思いがあるそうです。
以前の「手書きのデータ、どうやってWebアプリのグラフにする？」50代Sさんと学んだ初級者向けAIプロンプト実践術はこちら

今回は、JavaScriptを使って「ボタンを押すとぐぐーんと伸びる折れ線グラフ」を作るコードを紹介します。

HTML、CSS、JavaScriptがそれぞれどんな役割をしていて、どう連携しているのか、特に「グラフが伸びるアニメーション」の裏側をじっくり紐解いていきましょう！


1. コメント付きの全体コード

まずはコードの全体像です。どこで何をしているかわかりやすいように、日本語のコメントを入れました。

クリックして全体コードを表示する
<!DOCTYPE html>
<html lang="ja">
<head>
  <meta charset="UTF-8">
  <title>八百屋さんのうりあげグラフ</title>
  <style>
    /* --
       CSS：見た目やお洋服を整える領域
       -- */

    /* 画面全体の設定：背景を少しグレーにして、文字を真ん中に寄せる */
    body {
      font-family: 'Helvetica Neue', Arial, sans-serif;
      text-align: center;
      background-color: #f9f9f9;
      padding: 20px;
    }

    /* タイトルの色 */
    h1 {
      color: #2c3e50;
    }

    /* 白い大きなカード（枠）の設定 */
    .container {
      width: 80%;
      max-width: 800px;
      margin: 0 auto;
      background: white;
      padding: 20px;
      border-radius: 12px;
      box-shadow: 0 4px 6px rgba(0,0,0,0.1);
    }

    /* お絵描きする透明なキャンバスの設定 */
    canvas {
      width: 100%;
      height: 400px;
      display: block;
    }

    /* ボタンの見た目：緑色で丸っこく、立体的にする */
    button {
      margin-top: 20px;
      padding: 12px 24px;
      font-size: 18px;
      font-weight: bold;
      color: white;
      background-color: #2ecc71;
      border: none;
      border-radius: 25px;
      cursor: pointer;
      box-shadow: 0 4px #27ae60;
      transition: all 0.1s ease;
    }

    /* マウスをのせたとき：少し濃い緑にする */
    button:hover {
      background-color: #27ae60;
    }

    /* ボタンを押した瞬間：凹む動きをつける */
    button:active {
      box-shadow: 0 0 #27ae60;
      transform: translateY(4px);
    }

    /* ボタンが押せなくなったら：グレーにして固くする */
    button:disabled {
      background-color: #bdc3c7;
      box-shadow: none;
      cursor: not-allowed;
      transform: none;
    }
  </style>
</head>
<body>

  <!-- --
       HTML：画用紙やボタンを置いて、つなぎ役を作る領域
       -- -->
  <div class="container">
    <h1>🍎 八百屋さんの1年間の売上 🍌</h1>
    <!-- JSが後で自由に絵を描くための「魔法の透明画用紙」 -->
    <canvas id="chartCanvas" width="700" height="350"></canvas>

    <!-- 押すとJSの「showNextMonth()」という命令が飛び出すボタン -->
    <button id="nextBtn" onclick="showNextMonth()">翌月を表示する</button>
  </div>

  <!-- --
       JavaScript：アニメーションや計算を行う領域
       -- -->
  <script>
    //  1. データ設定：お店の売上データと、画用紙の準備
    const months = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
    const salesData = [120000, 150000, 180000, 220000, 200000, 250000, 300000, 280000, 240000, 260000, 210000, 350000];

    // HTMLから「画用紙(canvas)」を探してきて、絵を描く「筆(ctx)」を取り出す
    const canvas = document.getElementById('chartCanvas');
    const ctx = canvas.getContext('2d');

    // レイアウト設定（余白や一番高い売上の目標値）
    const padding = { top: 40, right: 40, bottom: 50, left: 80 };
    const graphWidth = canvas.width - padding.left - padding.right;
    const graphHeight = canvas.height - padding.top - padding.bottom;
    const maxSales = 400000; // Y軸の最大値

    // 各月の数字を、画用紙の上の「縦と横の位置（X座標・Y座標）」に変換して計算しておく
    const points = months.map((month, i) => {
      const x = padding.left + (graphWidth / (months.length - 1)) * i;
      const y = padding.top + graphHeight - (salesData[i] / maxSales) * graphHeight;
      return { x, y, month, value: salesData[i] };
    });

    // 今どこまで描いたか覚えておく「記録ノート」
    let displayedCount = 0;   // 確定して描画済みのデータ点数
    let isAnimating = false;  // アニメーション中かどうか

    //  2. 背景（マス目や「1月〜12月」の文字）を描く関数
    function drawBackground() {
      // 一度画用紙をまっさらに拭き取る
      ctx.clearRect(0, 0, canvas.width, canvas.height);

      // 横線（金額の目盛り）を描く
      const step = 5;
      ctx.strokeStyle = '#e0e0e0';
      ctx.lineWidth = 1;
      ctx.fillStyle = '#666';
      ctx.font = '12px sans-serif';
      ctx.textAlign = 'right';
      ctx.textBaseline = 'middle';

      for (let i = 0; i <= step; i++) {
        const val = (maxSales / step) * i;
        const y = padding.top + graphHeight - (i / step) * graphHeight;

        ctx.beginPath();
        ctx.moveTo(padding.left, y);
        ctx.lineTo(canvas.width - padding.right, y);
        ctx.stroke();

        ctx.fillText(val.toLocaleString() + '円', padding.left - 10, y);
      }

      // 縦線とX軸のラベル（1月〜12月）を描く
      ctx.textAlign = 'center';
      ctx.textBaseline = 'top';
      points.forEach(p => {
        ctx.fillText(p.month, p.x, canvas.height - padding.bottom + 10);
      });

      // 軸の黒い太枠を描く
      ctx.strokeStyle = '#333';
      ctx.lineWidth = 2;
      ctx.beginPath();
      ctx.moveTo(padding.left, padding.top);
      ctx.lineTo(padding.left, canvas.height - padding.bottom);
      ctx.lineTo(canvas.width - padding.right, canvas.height - padding.bottom);
      ctx.stroke();
    }

    //  3. グラフを描画する関数（確定した線 ＋ 今伸びている途中の線）
    function render(currentLineProgress = 0) {
      // 背景をきれいに塗り直す
      drawBackground();

      // まだ1ヶ月目も表示していないときはここで終わり
      if (displayedCount === 0) return;

      // 既に完成している過去の線をオレンジ色で一気に引く
      ctx.beginPath();
      ctx.strokeStyle = '#e67e22';
      ctx.lineWidth = 4;
      ctx.moveTo(points[0].x, points[0].y);

      for (let i = 0; i < displayedCount; i++) {
        ctx.lineTo(points[i].x, points[i].y);
      }

      // 新しく「ぐぐーん」と伸びている最中の線を描く
      if (isAnimating && displayedCount > 0) {
        const prev = points[displayedCount - 1];
        const next = points[displayedCount];

        // 先月(prev)から今月(next)の間の「途中経過の場所」を計算する
        const currentX = prev.x + (next.x - prev.x) * currentLineProgress;
        const currentY = prev.y + (next.y - prev.y) * currentLineProgress;

        ctx.lineTo(currentX, currentY);
      }

      ctx.stroke();

      // 確定した場所にオレンジ色の丸印を描く
      for (let i = 0; i < displayedCount; i++) {
        ctx.beginPath();
        ctx.arc(points[i].x, points[i].y, 6, 0, Math.PI * 2);
        ctx.fillStyle = '#d35400';
        ctx.fill();
      }
    }

    //  4. 「翌月を表示する」ボタンを押したときの処理
    function showNextMonth() {
      // アニメーション中か、もう12月まで全部出していたら何もしない
      if (isAnimating || displayedCount >= months.length) return;

      const btn = document.getElementById('nextBtn');

      // 最初の1月目を出すときは、アニメーションなしでぽんと点を置く
      if (displayedCount === 0) {
        displayedCount = 1;
        render();
        return;
      }

      // 2月目以降：伸びるパラパラマンガの開始！
      isAnimating = true;
      btn.disabled = true; // 連打できないようにボタンを固くする

      const duration = 600; // 0.6秒かけて伸びる設定
      const startTime = performance.now(); // スタート時間を記録

      // コマ送り（アニメーション）を実行するお仕事
      function animate(time) {
        // どれくらい時間が進んだか（0.0 から 1.0 までの割合）
        let progress = (time - startTime) / duration;
        if (progress > 1) progress = 1;

        // 途中の線の位置で描き直す
        render(progress);

        if (progress < 1) {
          // まだ時間が残っていれば、次のコマへ（画面が更新される直前にまた呼ぶ）
          requestAnimationFrame(animate);
        } else {
          // ゴールにたどり着いたときの処理
          displayedCount++;
          isAnimating = false;
          render();

          if (displayedCount < months.length) {
            btn.disabled = false; // ボタンを元通り押せるようにする
          } else {
            btn.innerText = '12か月分 表示完了！'; // 全部終わったら文字を変える
          }
        }
      }

      // アニメーションの最初の1コマ目を呼び出す
      requestAnimationFrame(animate);
    }

    // 最初にページを開いたとき：枠線と月だけを描いて待機しておく
    drawBackground();
  </script>
</body>
</html>

2. HTMLとCSSとJavaScriptはどうつながっているの？

Sさん：コードがいっぱい！HTMLとCSSとJavaScriptって、どうやって連携を取り合っているの？

先生A：すばらしい質問です。例えばこのボタンを見てください。

<button id="nextBtn" onclick="showNextMonth()">翌月を表示する</button>

先生A：ここにある onclick="showNextMonth()" という記述が「ボタンが押されたら、JavaScriptの中にある showNextMonth という名前のお仕事を呼び出してね！」という合図になっています。

Sさん：なるほど！HTMLのボタンを押すと、JavaScriptに「出番だよ！」って合図が行くんだね！

先生A：そう！そして、JavaScriptはこうやってHTMLのお部屋（canvas）を探し出して、直接絵を描きこんでいるんです。

const canvas = document.getElementById('chartCanvas');
const ctx = canvas.getContext('2d');

Sさん：id="chartCanvas" っていう名前を目印にして、画用紙を見つけてるんだね！

先生A：その通り。CSSは、その画用紙やボタンがかっこいい形や色になるように、周りから優しく包み込んでいるんですGemini_Generated_Image_qqv3c7qqv3c7qqv3.jpg
。

3. なんでグラフが「ぐぐーん」って綺麗に伸びるの？

Sさん：ボタンを押したときに、線が「ぐぐーん」って伸びてるのはどうやってるの？

先生A：実はあれは「超高速のパラパラマンガ」なんです！

Sさん：パラパラマンガ！？

先生A：そう！線を一発でバシッと引いているんじゃなくて、ほんの少しずつ伸びた絵を1秒間に何十回も描き直しているんだ。

Sさん：描き直してる？消しゴムで消しながら？

先生A：そうなんです。コードの中にこういう命令があります。

// 画面を一度真っ白に拭き取る
ctx.clearRect(0, 0, canvas.width, canvas.height);

先生A：ボタンを押すと、JavaScriptは次のような順番で大忙しで作業をしているんです。

  1. 画用紙を一瞬で雑巾がけして真っ白にする（clearRect）
  2. 背景の目盛りや、先月までの確定した線をサッと引く
  3. 先月と今月の間の「0.1ミリだけ伸びた線」を描く
  4. また画用紙を真っ白にする
  5. 今度は「0.2ミリ伸びた線」を描く……

これを1秒間の間に60回近く繰り返しているんだ。

Sさん：目が追いつかない速さでパラパラマンガを描き直してるから、つながって伸びているみたいに見えるんだね！

先生A：そのパラパラマンガの合図を出しているのが、この requestAnimationFrame という命令なんです。

if (progress < 1) {
  // まだゴールに届いていないから、次のパラパラマンガのコマを描いてね！
  requestAnimationFrame(animate);
}

Sさん：だからあんなに滑らかに「ぐぐーん」って動くんだね！すっきりした！

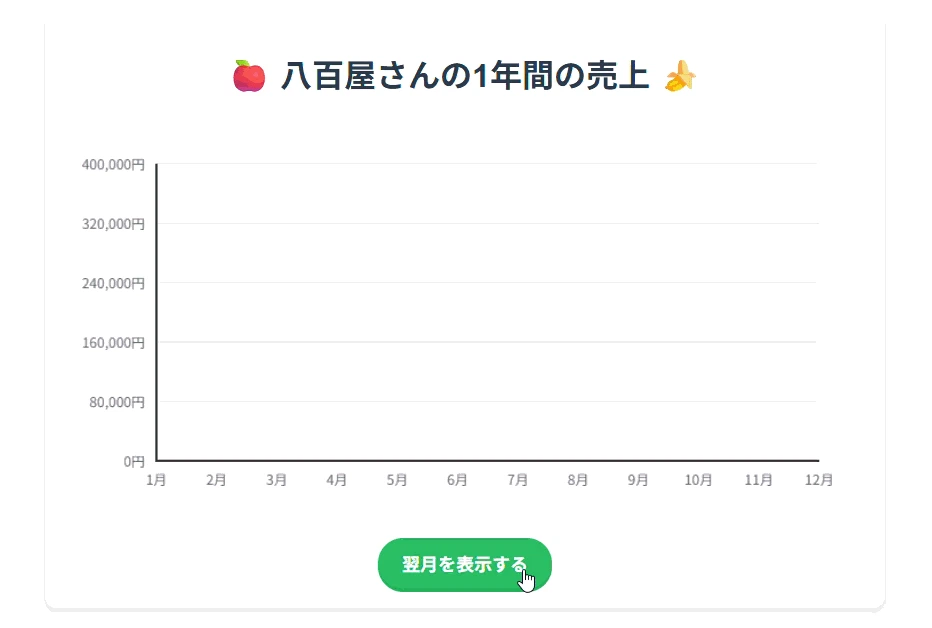

4. 実際の動作

※GIF化したので少しもっさりしてます
レコーディング 2026-09-16 190952.gif

5. まとめ

今回のポイントを整理してみましょう。

  • HTML：画用紙（<canvas>）やボタン（<button>）を配置して仕組みの土台を作る。
  • CSS：ボタンの押し心地や、全体のデザインを綺麗に整える。
  • JavaScript：ボタンが押された合図を受け取って、超高速パラパラマンガ（requestAnimationFrame）を実行し、線が伸びるアニメーションを実現する。

Webアプリケーションで動的なグラフを描くときは、このように「画面を一度リセットして、少し変化した状態を再描画する」という仕組みが基本になっています。

一見難しそうに見えるアニメーションも、分解してみるとシンプルなパラパラマンガの原理なんですね。

ぜひ手元の環境でコードを動かして、数値を変えたりアニメーション速度をいじったりして遊んでみてください！
