1. はじめに
この記事は 【もっと!後輩たちのためのEV3rt講座】シリーズ の #1 開発環境を作ろう に対する補足記事となります。
#1 では、開発環境構築をテーマに、主にWindows PC (本質的にはUbuntuも対象) にEV3rtの開発環境を作成する方法を紹介しました。
しかし、macOSでの環境構築方法は一切紹介していませんでしたので、本記事で説明したいと思います。
（というのも、#1 執筆当時はmacを使っていなかったので…)
環境構築以外の説明 (#1の「EV3rtとは?」など) は省いていきますので、そちらはご自身で #1 の記事をご覧ください。
2. 開発環境構築
なるべく Windows(WSL) 版環境構築の流れに合わせて説明していきます。
Step 1. gcc, make のインストール
まずは、ソースコードを機械語に翻訳するソフトである 「コンパイラ」 をインストールしていきます。
macOSの場合、gccやmakeは「Xcode」というiOSやmacOSアプリを製作するソフトに内包されています。
したがって、App StoreからXcodeをインストールしていしまうのが一番手っ取り早いです。
ただ「Xcode丸ごとインストールするのは容量が大きいので避けたい」という方は、以下のようにgccやmakeのバージョンを問うコマンドを 「ターミナル」 に入力すると、"make"コマンドを実行するには、コマンドライン・デベロッパ・ツールが必要です。と聞いてくれるはずなので、そこでインストールするのも一手です。
% make -v
インストールを確認
先ほども例示した、各ソフトのバージョンを確認するコマンドを入力し、バージョンが表示されるかを確認してください。
% gcc -v
% make -v
Step 2. mkimage のインストール
以下のサイトにアクセスし、 mkimage というファイルをダウンロードします。
ダウンロードしたファイルを、/usr/local/bin/ にコピーします。

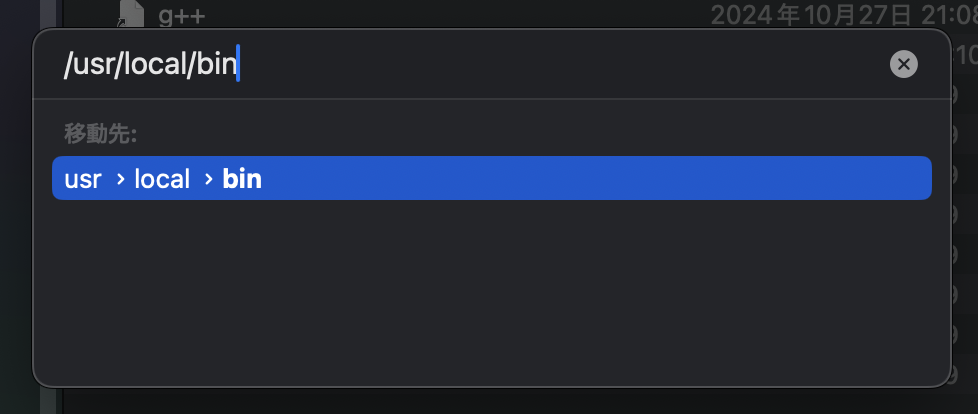

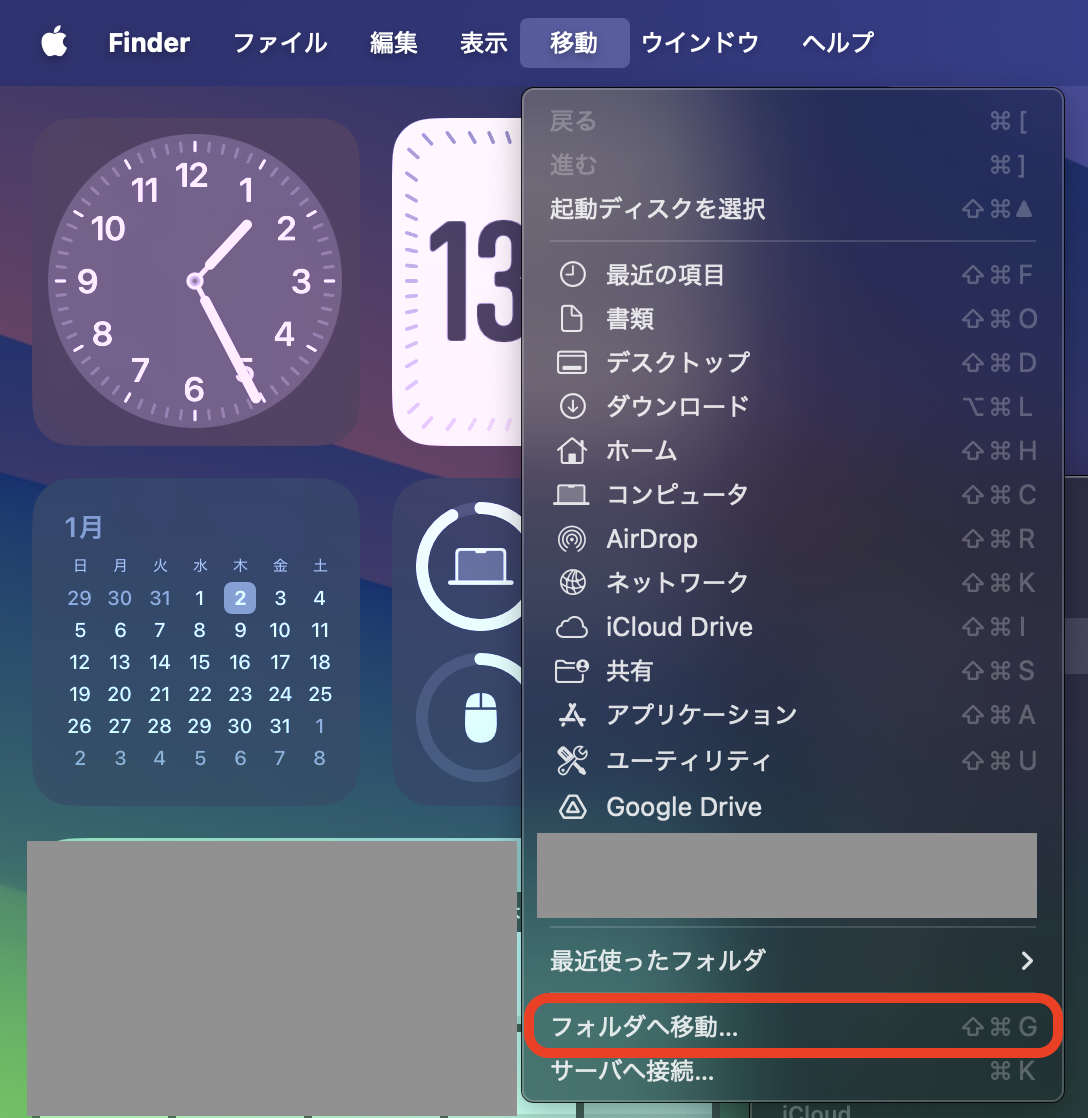

Finderの 移動 → フォルダへ移動… を選択し、ディレクトリを指定してフォルダを開くオプションを実行します。
指定した /usr/local/bin フォルダが開くはずですので、ここに先ほどダウンロードしてきた mkimage をコピー&ペーストしてください。
実行権限を付与
ダウンロードしてきた mkimage には実行権限が付与されていない可能性があります。 (コンピュータがそのプログラムを実行できない状態になっている)
そこで、以下のコマンドを入力し、実行権限を付与します。
% chmod 755 /usr/local/bin/mkimage
これで実行権限は付与できていますが、正しく出来ているか確認したい場合は、以下のコマンドを入力してみてください。
% cd /usr/local/bin
% ls -l
すると、 /usr/local/bin フォルダ内にあるファイルが一覧表示されるはずですが、この中から mkimage の行を見つけ出してください。
この行の先頭が、-rwxr-xr-x で始まっていればOKです。
Step 3. GNUツールチェーンのインストール
「ARM社のマイコン用のGCCコンパイラ」をインストールしていきます。
EV3はARM社のプロセッサ Texas Instruments AM1808 ARM Microporcessor を採用していますが、このARMプロセッサ用のコンパイラが必要となります。
まずは、以下のサイトにアクセスします。
動作確認済バージョンである gcc-arm-none-eabi-5_4-2016q2-20160622-mac.tar.bz2 を探してダウンロードしてください。
(リンク切れしていなければ、以下のリンクから直接アクセスできるはずです)
ダウンロードしたらFinderで開き、圧縮ファイルが「展開」された状態にしておいてください。
展開出来たらフォルダの場所を /usr/local/ へと移動させます。
先ほど同様、Finderから 移動 → フォルダへ移動… を選択し、 /usr/local/ を入力して移動してください。
移動出来たら、ダウンロードして展開したフォルダを丸ごとコピー&ペーストしましょう。
Step 4. パスを通す
macOSは2019年のCatalinaからデフォルトのシェルが zsh に変更されています。
本記事でも zsh を使用していることを前提に説明していきます。
(ターミナル.app のウィンドウ上端に zsh の文字が見つかればOKです)
mkimage や GNUツールチェーンは パスが通っている 必要があります。
パスが通っているとは、簡単に言えばターミナルでコマンド実行時に、コンピュータが mkimage などを見つけられる状態のことを意味します。
では、ターミナルを使いパスを通していきます。
まず前提確認をしていきます。ホームで以下のコマンドを入力してください。
% ls -a
この時、 .zshrc というファイルがあるかを確認してください。
無かった場合は、以下のコマンドでファイルを新規作成します。
% touch .zshrc
続いて、以下のコマンドを入力し、ファイルを開きます。
% open ~/.zshrc
開いたら以下の文を追記してください。
export PATH=/usr/local/bin:$PATH
export PATH=/usr/local/gcc-arm-none-eabi-5_4-2016q2/bin:$PATH
編集出来たら保存して閉じてください。
最後に、内容を反映させます。
% source ~/.zshrc
これでパスを通す作業は完了です。
Step 5. EV3rtのファイルをダウンロード ⇒ 配置
いよいよEV3rtのソースコードをダウンロードしていきます。
TOPPERS/EV3rtのページから、EV3rtのファイルをダウンロードしましょう。
このページの一番上にある2021年6月25日リリースの1.1版のファイルをダウンロードしましょう。
(ev3rt-1.1-release.zipというzipファイル)
上記ページでのzipファイルのダウンロードですが、Google Chromeを利用するとダウンロードが出来ません。
よって、Safari などの他のブラウザを利用するようにしてください。
ダウンロードが出来たらzipファイルを展開してください。(自動的に展開されているかも)
ev3rt-1.1-release というフォルダが出来ているはずです。
これを、自分の分かりやすい場所に配置してください。
今回は、Users (自分の名前のフォルダ)直下に Workspace フォルダを配置し、その下に置くこととします。
自分で場所が把握できればどこでもいいです。ただし、iCloudと同期するようなフォルダ(デスクトップなど)はあまりお勧めしません。
配置出来たら、 ev3rt-1.1-release フォルダ内の hrp3.tar.xz ファイルを開き、展開してください。
完了すると新たに hrp3 フォルダが出来るはずです。
Step 6. EV3RTのコンフィギュレータ（cfg）のインストール
以下のサイトにアクセスし、mac用のバイナリファイル(動作確認済) コンフィギュレータ Release 1.9.4（64bit MacOSX用バイナリ） をダウンロードします。
ダウンロードした圧縮ファイルを展開すると、cfg ファイルのみが出現するはずです。
この cfg ファイルを ev3rt-1.1-release/hrp3/cfg/ にコピーします。
これにて、環境構築は完了です！！
この後は、実際に構築した環境の動作確認をしていきます。
Step 5. 動作確認
それでは最後に、プログラムをコンパイル出来るか確認してみましょう。
ターミナルを開き、EV3rtの ワークスペースフォルダ ev3rt-1.1-release/hrp3/sdk/workspace に移動します。
この次々回詳しく説明しますが、このフォルダ内にプロジェクトを作製していきます。
% cd Workspace/ev3rt-1.1-release/hrp3/sdk/workspace
今回は既に用意されているサンプルプログラムをコンパイルしてみます。
以下のコマンドでコンパイルを行います。
% make app=helloev3
今回はhelloev3というプログラムをビルドしました。
このサンプルプログラムはev3rtのチュートリアル的なプログラムになっています。
さて、私が本記事を書くにあたりテストした際、このコマンドを実行すると以下のようなポップアップが表示されました。
どうやらmacOSによりコンパイラの実行がブロックされたようです。
回避しないことにはコンパイルが出来ませんので、ここで「設定」を開きます。
「プライバシーとセキュリティ」を開き、一番下まで行くと、上記画像の赤で囲んだ部分が表示されているはずです。
これの「このまま許可」を押し、もう一度コンパイルコマンドを実行します。
すると、今度はポップアップの内容が変化します。
先ほどは「検証出来なかったから実行しません(させません)」だったのが、「検証は出来なかったけど、あなたが信頼できるなら実行してもいいよ？」というように、実行するオプションが表示されるようになりました。
ここで 「このまま開く」 を押して、コンパイルを行って下さい。
尚、私が試したところ、 合計6回程度 、この作業を行う必要がありました。
その度にコンパイルが止まってしまい大変面倒ですが、恐らく最初だけの確認ですのでやり切ってください。
無事全てのブロックに許可を与え終わったら、通常のコンパイルがスタートするはずです。
コンパイルが問題無く完了すると、最終行に LD app と表示されて終了するはずです。
また、Finderで Users/Workspace/ev3rt-1.1-release/hrp3/sdk/workspace フォルダを開くと、今生成した実行ファイル app が発見できるはずです。
以上で、動作確認は完了です!!
3. 最後に
#1 の Windows(WSL) 版の記事では、この後 microSDカードの準備 を行います。
ここからは、エクスプローラーとFinderで表示は多少違えど、やる事はWindowsでもmacOSでも共通ですので、そちらを参照してください。
今回はEV3rtの開発環境構築をmacOSで行う方法について解説しました。
macOSのセキュリティ強化により、私が現役で使っていたころより手間が多くなっていますが、一応まだ動作しますので、是非macOSでもEV3rtの開発を進めていってください！
