Color Picker 対アンミカ仕様 (草案)

　コンピュータ内部において、「色」というのはRGB値で表現されます。黒なら#000000、白なら#ffffff、赤は#ff0000です。しかし、このRGB値は数字を見ただけではどんな色なのかイメージし辛く、頭の中で想像した色を数値で表すのも大変です。

　そこで、色を選択する際、多くの人がカラーピッカーを使用すると思います。

よりよい色・よりよい配色を探索するために、様々なカラーピッカーが開発されています。しかし、「色の見え方」というのは人によって異なります。白が200色あるように見える人もいれば、黒が300色あるように見える人もいます。

個人差を享受しつつも、多くの人にとって扱いやすいカラーピッカーが研究されていますが、そんなものありません。使用者・使用用途・使用環境によって色の見え方は異なり、それに応じて最適なカラーピッカーも変わってきます。

　そこで、マリーアントワネット的な思考をしてみます。

最適なカラーピッカーがないなら、作ればいいじゃない！

色区間を歪める

　一般的な色空間はRGBの直行座標系を歪めることで、人の感度にあった色空間を形成しています。このとき、人によって感度の高い/低い色域が異なるため、万人にとって扱いやすいカラーピッカーの開発は困難です。

　個人差を埋めるためには、カラーピッカーの使用者が、自分に合うように色空間を微調整する必要があります。

ベジェ曲線

　自由度が高いながらも、操作が簡単で、非線形な変換ができるものにベジェ曲線があります。

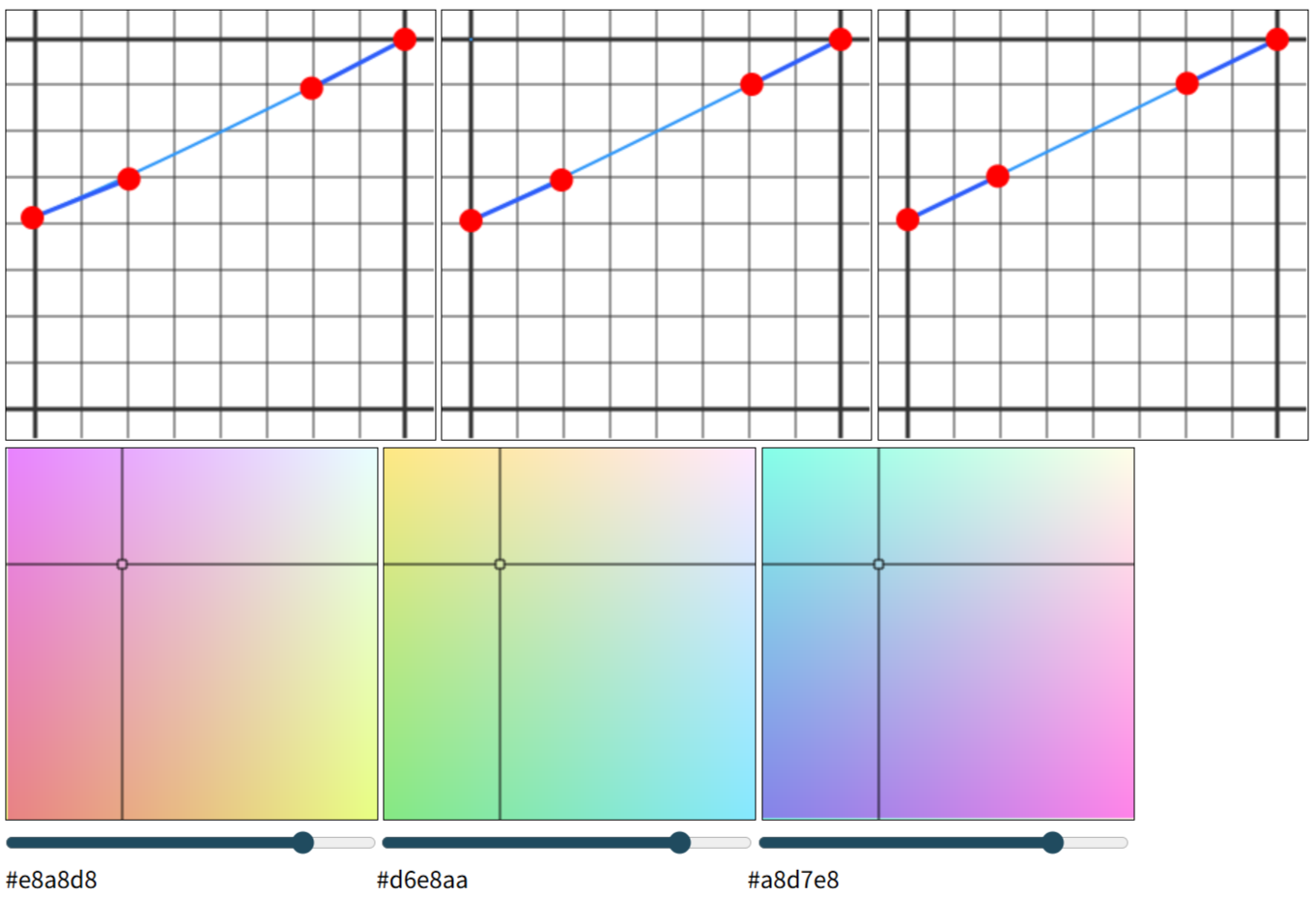

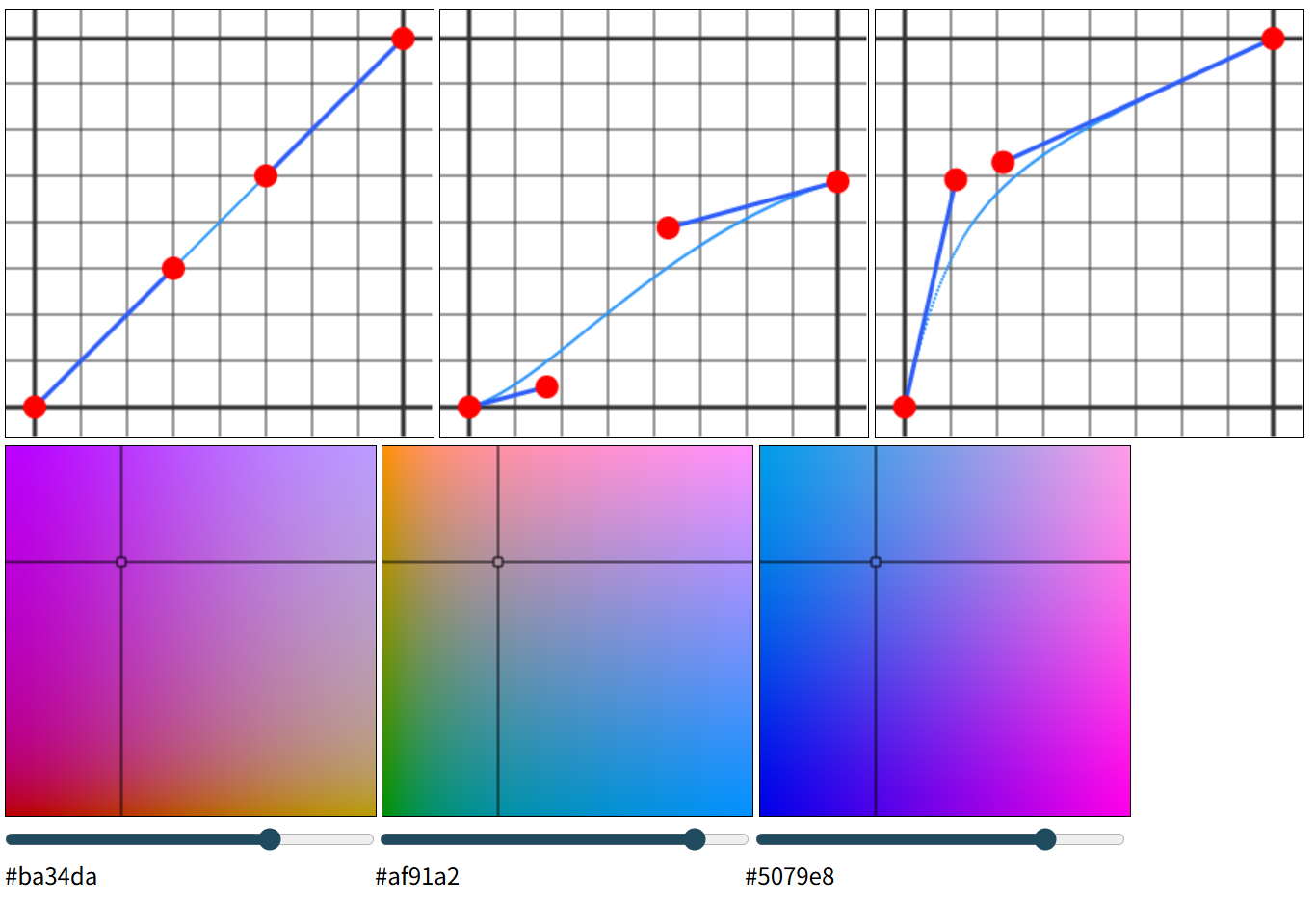

R, G, Bのそれぞれにおいて、ベジェ曲線で非線形な変換を行えるカラーピッカーを試作してみました。

これで200色の白に挑戦できます。

プログラム

HTML

<!--

index.html

-->

<link rel="stylesheet" type="text/css" href="index.css">
<script type="module" src="index.js"></script>

<div id="domBox">
  <div id="bezier">
    <canvas id="bezier-r" width="296" height="296"></canvas>
    <canvas id="bezier-g" width="296" height="296"></canvas>
    <canvas id="bezier-b" width="296" height="296"></canvas>
  </div>
  <div id="pikker">
    <canvas id="pikker-r" width="256" height="256"></canvas>
    <canvas id="pikker-g" width="256" height="256"></canvas>
    <canvas id="pikker-b" width="256" height="256"></canvas>
  </div>
  <div id="range">
    <input id="range-r" type="range" min="0" max="255" step="1" value="0" />
    <input id="range-g" type="range" min="0" max="255" step="1" value="0" />
    <input id="range-b" type="range" min="0" max="255" step="1" value="0" />
  </div>
  <div id="color-code">
    <div id="color-code-r">#000000</div>
    <div id="color-code-g">#000000</div>
    <div id="color-code-b">#000000</div>
  </div>
</div>

CSS

/*

index.css

*/

#domBox {
  flex-direction: column;
}

#bezier,
#pikker {
  flex-direction: row;
}

#bezier-r,
#bezier-g,
#bezier-b,
#pikker-r,
#pikker-g,
#pikker-b {
  border: solid 1px black;
  touch-action: none;
}

#range-r,
#range-g,
#range-b {
  width: 256px;
  margin: 0px;
}

#color-code {
  display: flex;
}

#color-code-r,
#color-code-g,
#color-code-b {
  width: 256px;
}

JavaScript

/*

index.js

*/

import { Bezier } from "https://cdn.jsdelivr.net/npm/bezier-js@6.1.4/src/bezier.min.js"

let bezier = [
  document.getElementById("bezier-r"),
  document.getElementById("bezier-g"),
  document.getElementById("bezier-b")]
let point = [
  [0, 0, 96, 96, 160, 160, 255, 255],
  [0, 0, 96, 96, 160, 160, 255, 255],
  [0, 0, 96, 96, 160, 160, 255, 255]]
let point_data = [[], [], []]
let point_move_flag = [-1, -1, -1]

let pikker = [
  document.getElementById("pikker-r"),
  document.getElementById("pikker-g"),
  document.getElementById("pikker-b")]

let range = [
  document.getElementById("range-r"),
  document.getElementById("range-g"),
  document.getElementById("range-b")]
let rng_val = [0, 0, 0]

let color_code = [
  document.getElementById("color-code-r"),
  document.getElementById("color-code-g"),
  document.getElementById("color-code-b")]
let clr_code_pos = [[80, 80], [80, 80], [80, 80]]
let clr_move_flag = [false, false, false]

function clamp(v, _min, _max) { return Math.min(Math.max(v, _min), _max) }

function redraw() {
  let line = (ctx, x0, y0, x1, y1) => {
    ctx.beginPath()
    ctx.moveTo(x0, y0)
    ctx.lineTo(x1, y1)
    ctx.stroke()
  }

  let dot_lines = (ctx, c) => {
    for (let j = 0; j < c.length; j++) {
      ctx.beginPath()
      ctx.arc(c[j].x, c[j].y, 1, 0, 2 * Math.PI)
      ctx.fill()
    }
  }

  for (let i = 0; i < 3; i++) {
    const ctx = bezier[i].getContext("2d")
    ctx.setTransform(1, 0, 0, -1, 20, 275)

    ctx.fillStyle = "#ffffffff"
    ctx.fillRect(-21, -21, 297, 296);

    ctx.strokeStyle = "#333"
    ctx.lineWidth = 3
    line(ctx, 0, -20, 0, 275)
    line(ctx, 255, -20, 255, 275)
    line(ctx, -20, 0, 275, 0)
    line(ctx, -20, 255, 275, 255)

    ctx.lineWidth = 1
    for (let x = 32; x < 255; x += 32) {
      line(ctx, x, -20, x, 275)
      line(ctx, -20, x, 275, x)
    }

    ctx.fillStyle = "#2d96f9ff"
    const b = new Bezier(point[i])
    for (let x = 0; x < 256; x++) {
      let t = b.intersects({ p1: { x: x, y: 0 }, p2: { x: x, y: 255 } })
      if (t.length <= 0) {
        let p = b.get(x / 255)
        let y = (p.y < 128) ? 0 : 255;
        point_data[i][x] = { x: x, y: y }
      }
      else {
        point_data[i][x] = b.get(t[0])
        point_data[i][x].y = clamp(point_data[i][x].y, 0, 255)
      }
    }
    dot_lines(ctx, point_data[i])
    ctx.strokeStyle = "#2d5cf9ff"
    ctx.lineWidth = 3
    line(ctx, point[i][0], point[i][1], point[i][2], point[i][3])
    line(ctx, point[i][4], point[i][5], point[i][6], point[i][7])

    ctx.fillStyle = "#f00"
    for (let j = 0; j < point[i].length; j++) {
      ctx.beginPath()
      ctx.arc(point[i][j * 2], point[i][j * 2 + 1], 8, 0, 2 * Math.PI)
      ctx.fill()
    }
  }

  for (let i = 0; i < 3; i++) {
    let ctx = pikker[i].getContext("2d")
    const imageData = ctx.getImageData(0, 0, pikker[i].width, pikker[i].height)
    const data = imageData.data
    for (let y = 0; y < 256; y++) {
      for (let x = 0; x < 256; x++) {
        let ix = (y * 256 + x) * 4
        let ix_tar = ((255 - y) * 256 + x) * 4
        data[ix_tar + (i + 0) % 3] = point_data[(i + 0) % 3][rng_val[i]].y
        data[ix_tar + (i + 1) % 3] = point_data[(i + 1) % 3][x].y
        data[ix_tar + (i + 2) % 3] = point_data[(i + 2) % 3][y].y
        data[ix_tar + 3] = 255
      }
    }

    let pos = clr_code_pos[i]
    let index = (pos[1] * 256 + pos[0]) * 4
    color_code[i].innerText = '#'
      + data[index + 0].toString(16).padStart(2, '0')
      + data[index + 1].toString(16).padStart(2, '0')
      + data[index + 2].toString(16).padStart(2, '0')
    ctx.putImageData(imageData, 0, 0)

    let d = 3
    ctx.strokeStyle = "#000000"
    ctx.lineWidth = 1
    ctx.beginPath()
    ctx.rect(pos[0] - d, pos[1] - d, 2 * d, 2 * d)
    ctx.stroke()
    line(ctx, pos[0], pos[1] + d, pos[0], 275)
    line(ctx, pos[0], pos[1] - d, pos[0], -20)
    line(ctx, pos[0] + d, pos[1], 275, pos[1])
    line(ctx, pos[0] - d, pos[1], -20, pos[1])
  }
}

let efunc = (event, i) => {
  let x = put_ctx_x(event.offsetX)
  let y = put_ctx_y(event.offsetY)
  let index = point_move_flag[i]
  if (index === 0) { x = Math.min(x, 0) }
  else if (index === 3) { x = Math.max(x, 255) }
  index *= 2
  point[i][index] = x
  point[i][index + 1] = y
  redraw()
}

let put_ctx_x = (x) => {
  if (x < 0) { return -20 }
  else if (x > 295) { return 275 }
  else { return x - 20 }
}

let put_ctx_y = (y) => {
  if (y < 0) { return 275 }
  else if (y > 295) { return -20 }
  else return 275 - y
}

for (let i = 0; i < 3; i++) {
  bezier[i].addEventListener("pointerdown", (event) => {
    let len = (x, y) => { return Math.sqrt(x * x + y * y) }
    for (let j = 0; j < point[i].length; j += 2) {
      let r = len(point[i][j] - put_ctx_x(event.offsetX), point[i][j + 1] - put_ctx_y(event.offsetY))
      if (r < 16) {
        point_move_flag[i] = j / 2
        efunc(event, i)
        break
      }
    }
  })
}

window.addEventListener("pointermove", (event) => {
  for (let i = 0; i < 3; i++) {
    if (bezier[i] === event.target) {
      if (point_move_flag[i] !== -1) { efunc(event, i) }
    }
    else {
      point_move_flag[i] = -1
    }
  }
})

window.addEventListener("pointerup", (event) => {
  for (let i = 0; i < 3; i++) {
    if (bezier[i] === event.target) {
      if (point_move_flag[i] !== -1) {
        efunc(event, i)
      }
    }
    point_move_flag[i] = -1
  }
})

let efunc_c = (event, i) => {
  clr_code_pos[i][0] = Math.floor(clamp(event.offsetX, 0, 255))
  clr_code_pos[i][1] = Math.floor(clamp(event.offsetY, 0, 255))
  redraw()
}

for (let i = 0; i < 3; i++) {
  pikker[i].addEventListener("pointerdown", (event) => {
    clr_move_flag[i] = true
    efunc_c(event, i)
  })
}

window.addEventListener("pointermove", (event) => {
  for (let i = 0; i < 3; i++) {
    if (pikker[i] === event.target) {
      if (clr_move_flag[i] === true) { efunc_c(event, i) }
    }
    else {
      clr_move_flag[i] = false
    }
  }
})

window.addEventListener("pointerup", (event) => {
  for (let i = 0; i < 3; i++) {
    if (pikker[i] === event.target) {
      if (clr_move_flag[i] === true) { efunc_c(event, i) }
    }
    clr_move_flag[i] = false
  }
})

for (let i = 0; i < 3; i++) {
  range[i].addEventListener("input", () => {
    rng_val[i] = range[i].value
    redraw()
  })
}

redraw()

むすび

　ベジェ曲線を使用して色空間を歪める話でした。デジャブ感すごいです(敗
