[AWS]画像の配信方法

2020年2月8日現在の内容です。

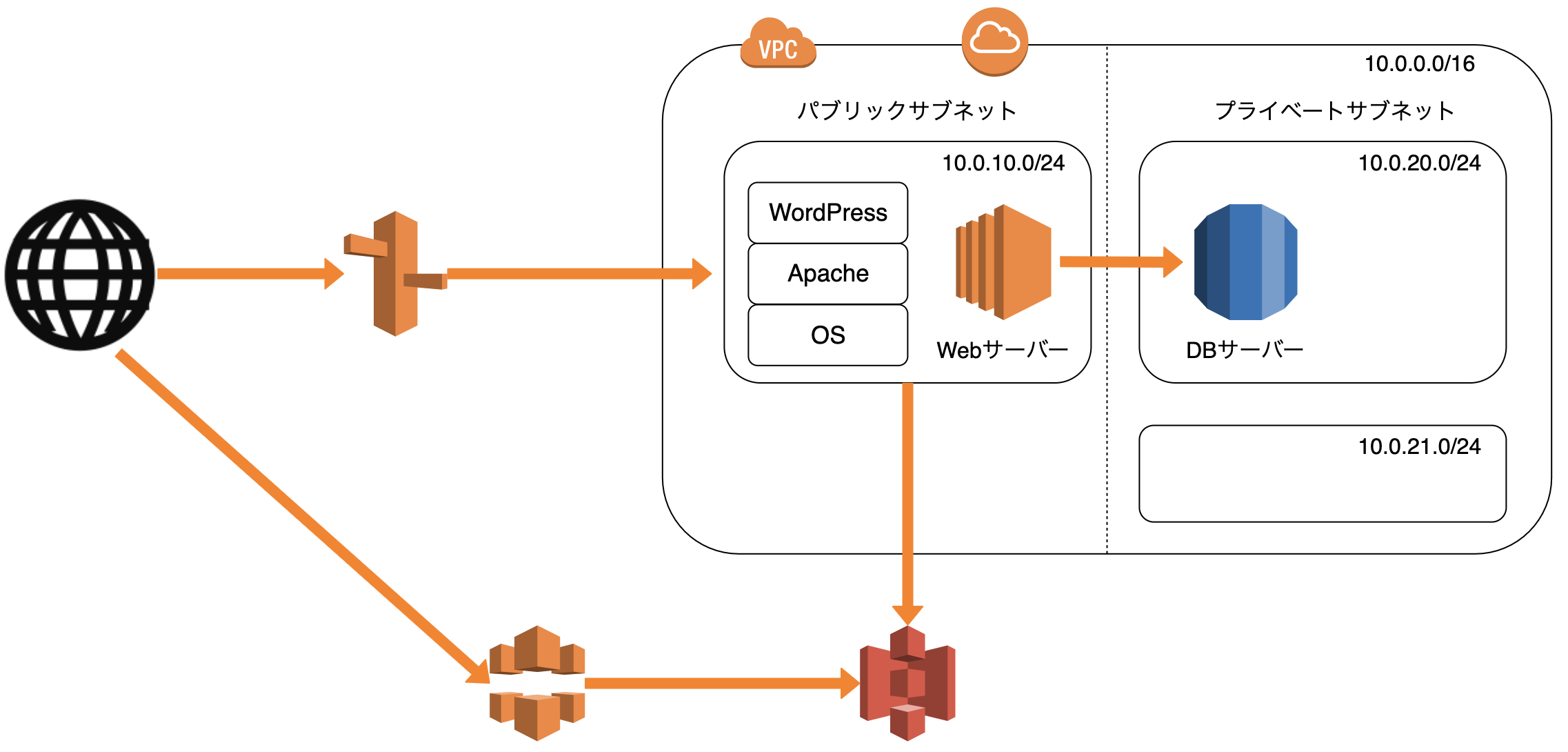

構成イメージ
スクリーンショット 2020-02-08 10.13.09.png

画像の保存場所をWebサーバーではなくS3にする理由

  • Webサーバーのストレージが画像で一杯になることを防ぐ
  • HTMLへのアクセスと画像へのアクセスを分けることで負荷分散する
  • サーバーの台数を拡張しやすい
    • Webサーバー上に画像が保存されていると、Webサーバーの台数を増やした際に、画像を同期する必要があり、スケールアウトが難しい
    • 画像の保存場所は分離されていたほうがWebサーバーの台数を簡単に増やすことができる
  • コンテンツ配信サービスから配信することで、画像配信を高速化できる

用語説明

S3(Simple Storage Service)

安価で耐久性の高いAWSのクラウドストレージサービス

特徴

  • 0.023USD/GB・月と安価(1GB約3円/月)
  • 99.999999999%の高い耐久性
  • 容量無制限(1ファイル最大5TBまで)
  • バケットやオブジェクトに対してアクセス制限を設定できる

重要概念

  • バケット
    • オブジェクトの保存場所(名前はグローバルでユニークな必要がある)
  • オブジェクト
    • S3に格納されるファイルで、URLが付与される(データ本体)
    • バケット内オブジェクト数は無制限
  • キー
    • オブジェクトの格納URLパス

利用シーン

  • 静的コンテンツの配信
    • img画像はS3から配信する
  • バッチ連携用のファイル置き場
    • S3にファイルを置いて、バッチでそのファイルを参照して処理を行う
  • ログなどの出力先
    • 定期的にS3にログを送る
  • 静的ウェブホスティング
    • 静的なWebサイト(ランディングページ等)をS3から公開する

CloudFront

高速にコンテンツを配信するサービス
CDN(Content Delivery Network)のサービス

オリジンサーバー(元となる画像を配信するサーバー)上にあるコンテンツを世界中100箇所以上にあるエッジロケーション(データセンター)にコピーし、そこから配信する

特徴

  • 高速
    • ユーザーから最も近いエッジロケーションから画像を配信する
  • 効率的
    • エッジサーバーでコンテンツのキャッシングを行うので、オリジンサーバーに負荷をかけずに配信できる

ディストリビューション

CloudFrontの設定(ルール)

SSLサーバー証明書

Webサイトの運営者が存在することを保証し、ブラウザとWebサーバーで暗号化通信を行う際の電子証明書

Certificate Manager

SSLサーバー証明書の管理を行うAWSサービス

CNAME

すでに定義されているドメイン名に対し別名を定義すること

S3のバケット作成

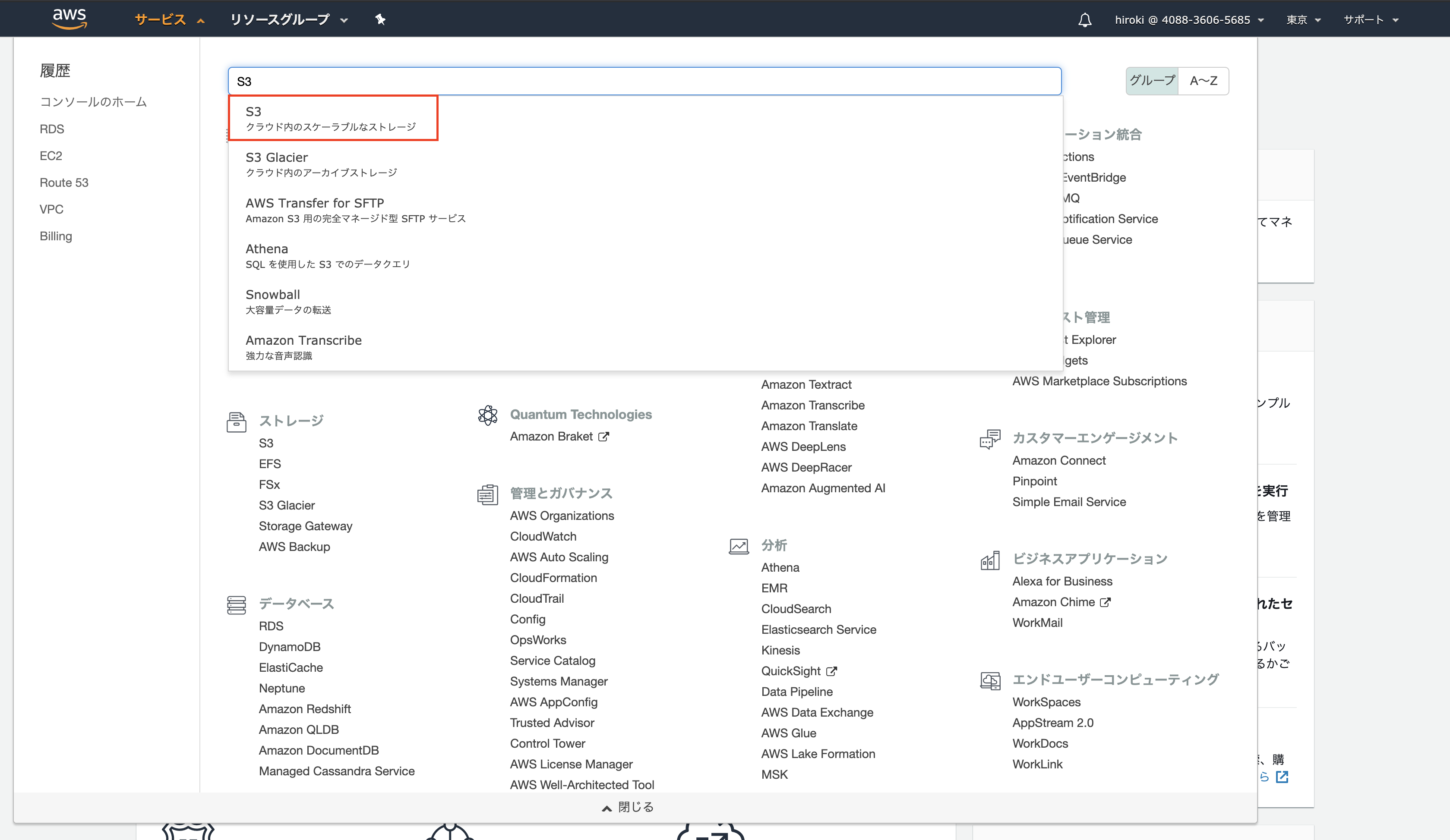

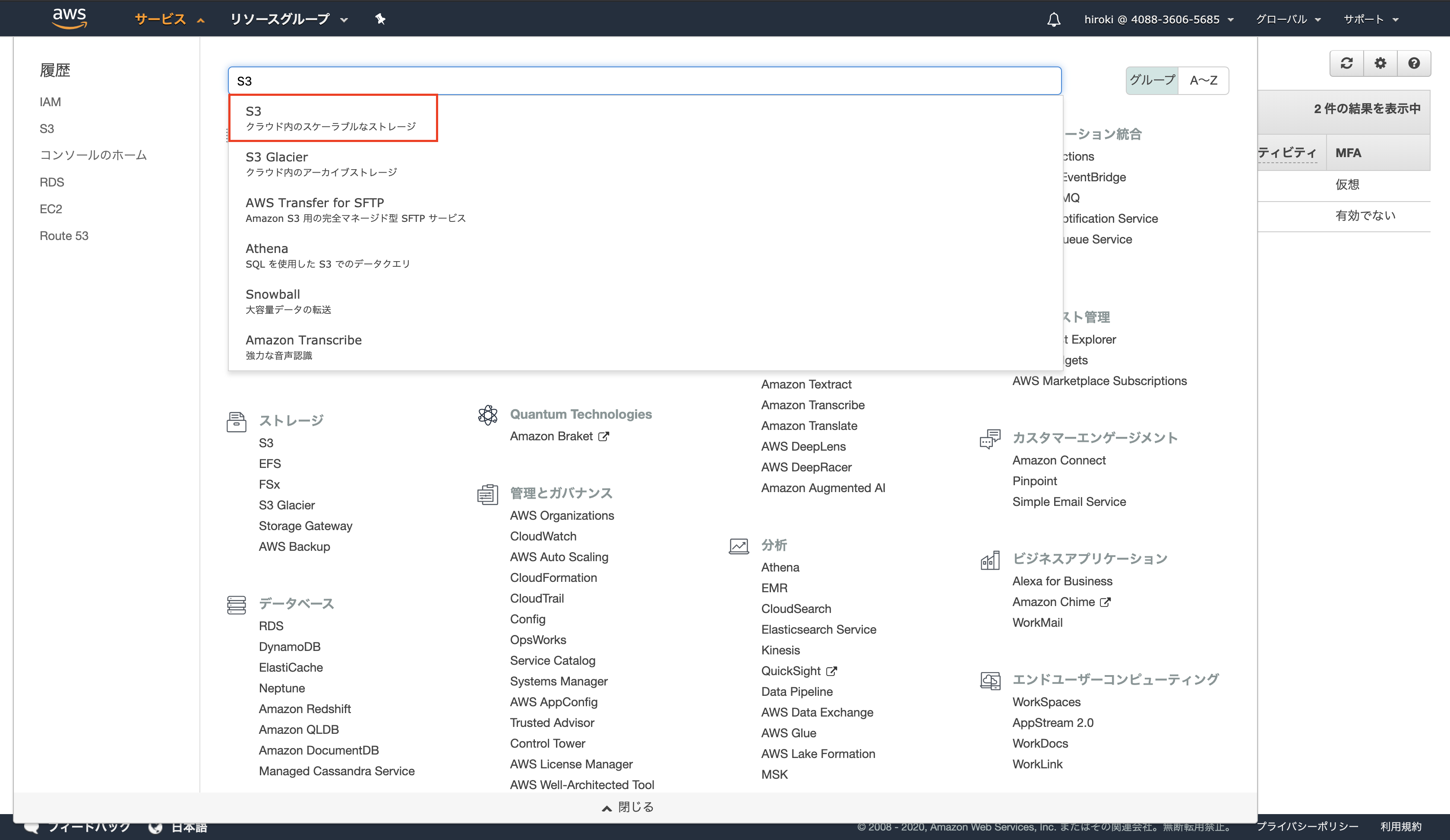

AWSコンソールからS3を検索し、クリック
スクリーンショット 2020-02-02 17.12.45.png

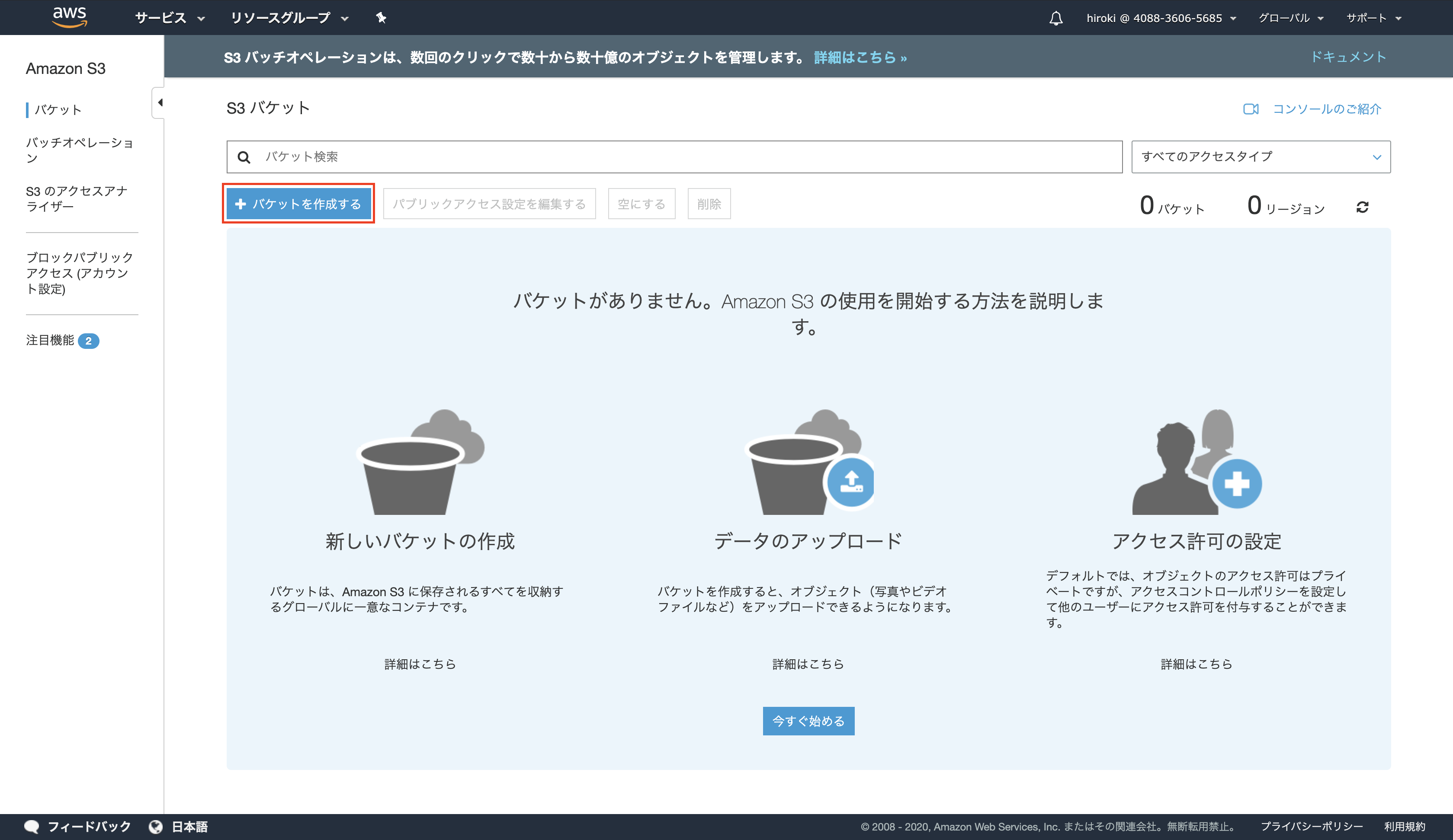

「バケットを作成する」をクリック
スクリーンショット 2020-02-02 17.15.12.png

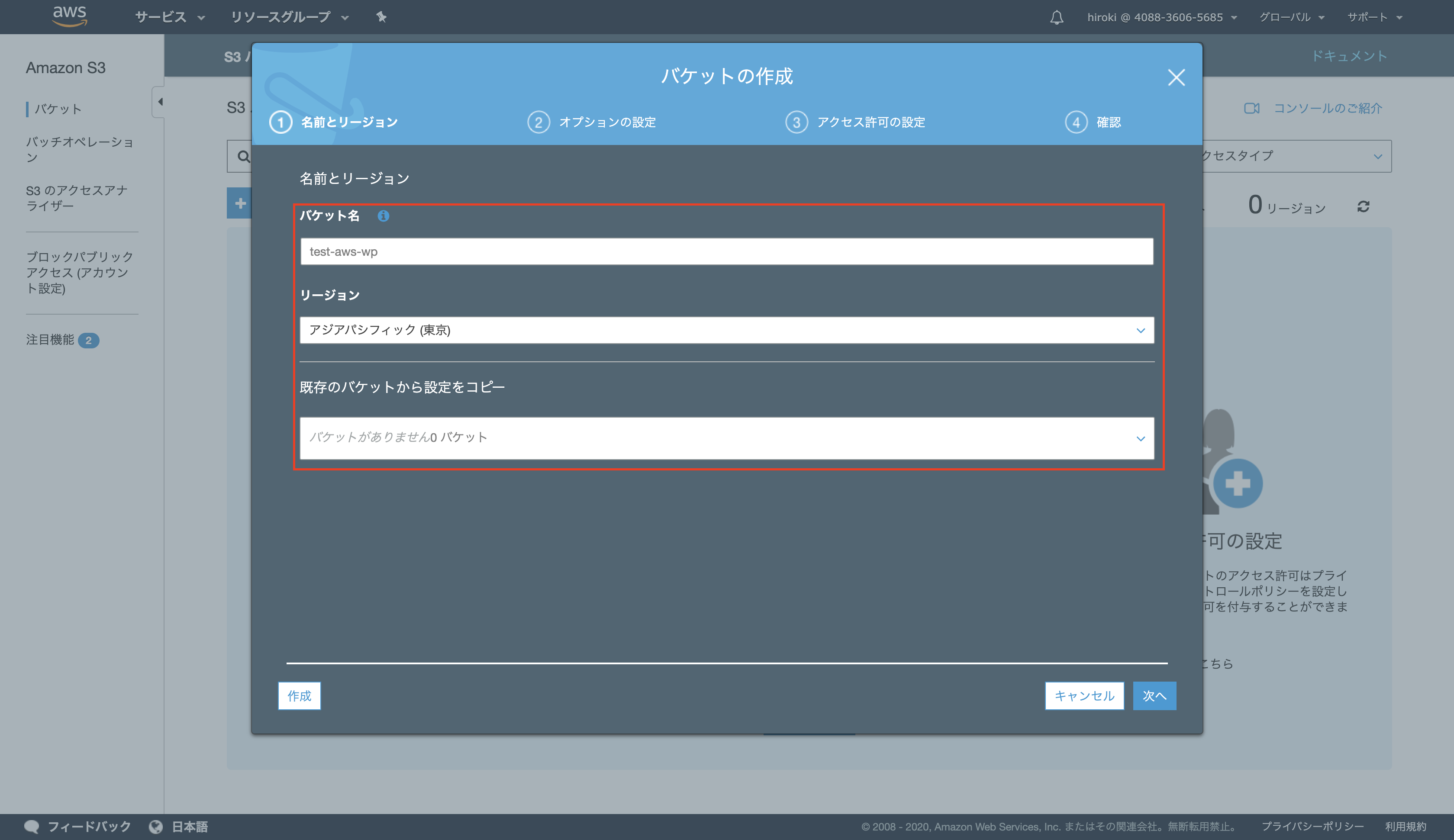

以下の通り設定し、「次へ」をクリック
バケット名:一意の名前
スクリーンショット 2020-02-02 17.21.14.png

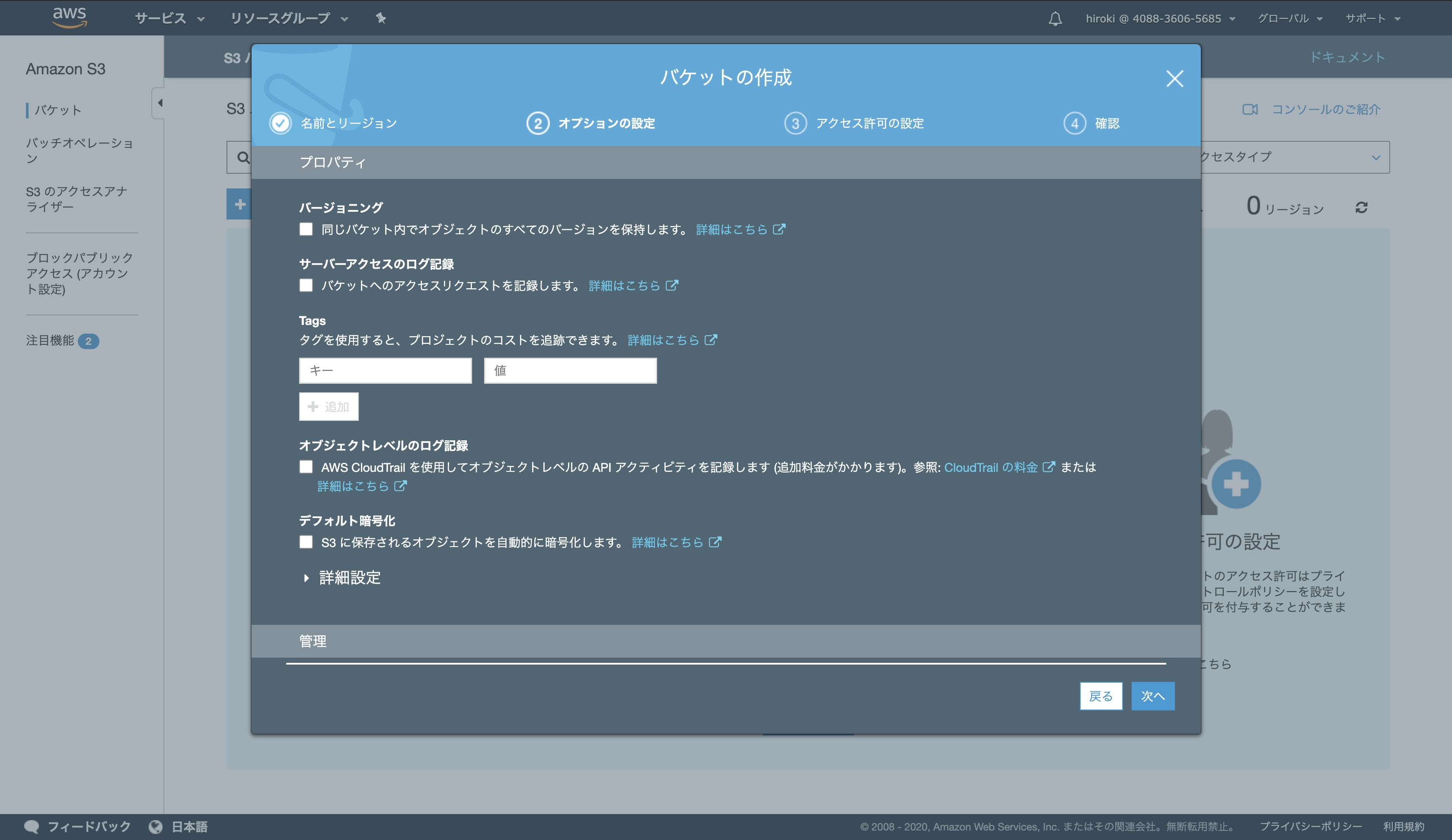

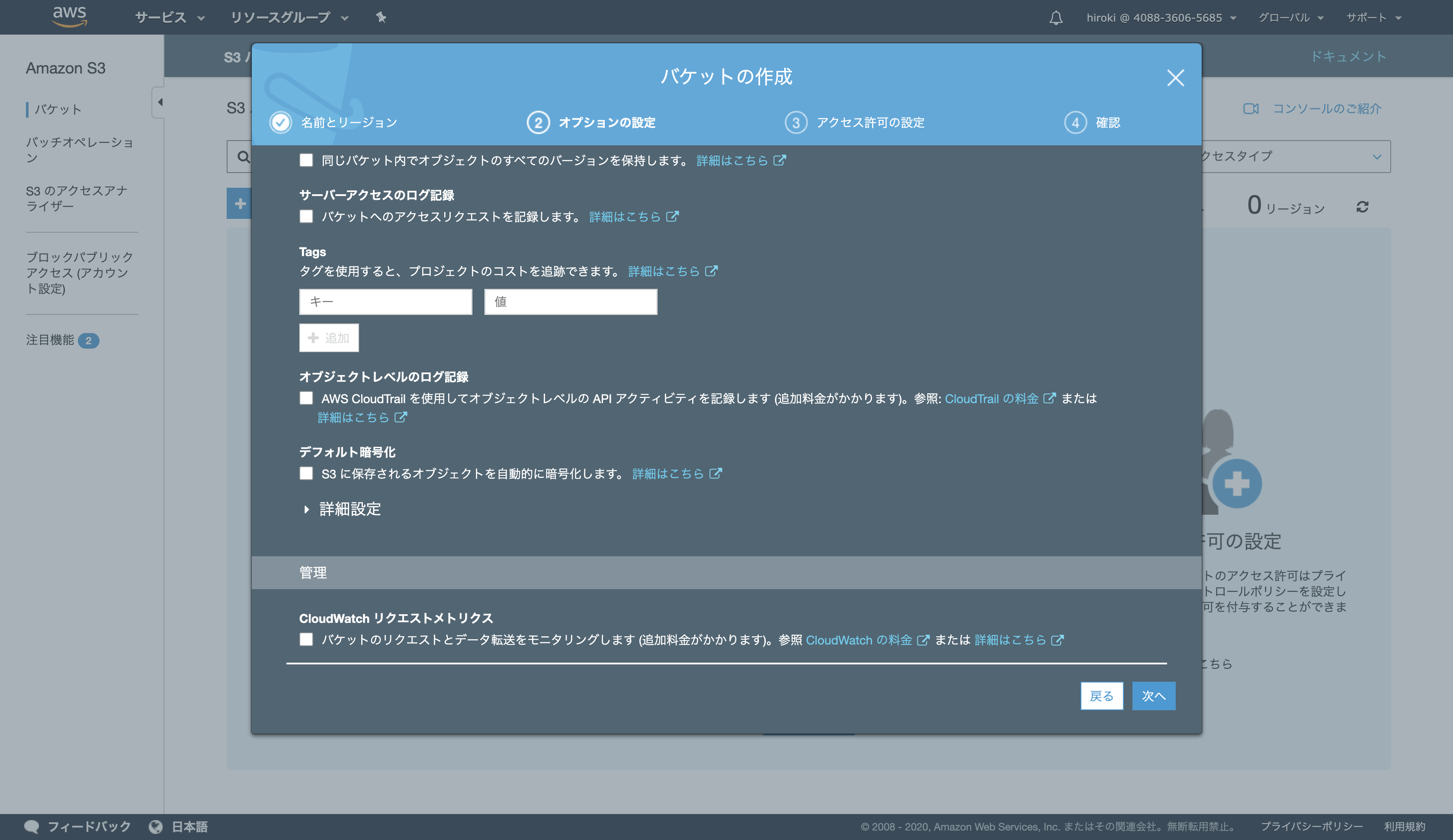

以下の通り設定し、「次へ」をクリック
サーバーアクセスのログ記録:本番環境ではチェックしたほうが良い
スクリーンショット 2020-02-02 17.24.54.png
スクリーンショット 2020-02-02 17.25.11.png

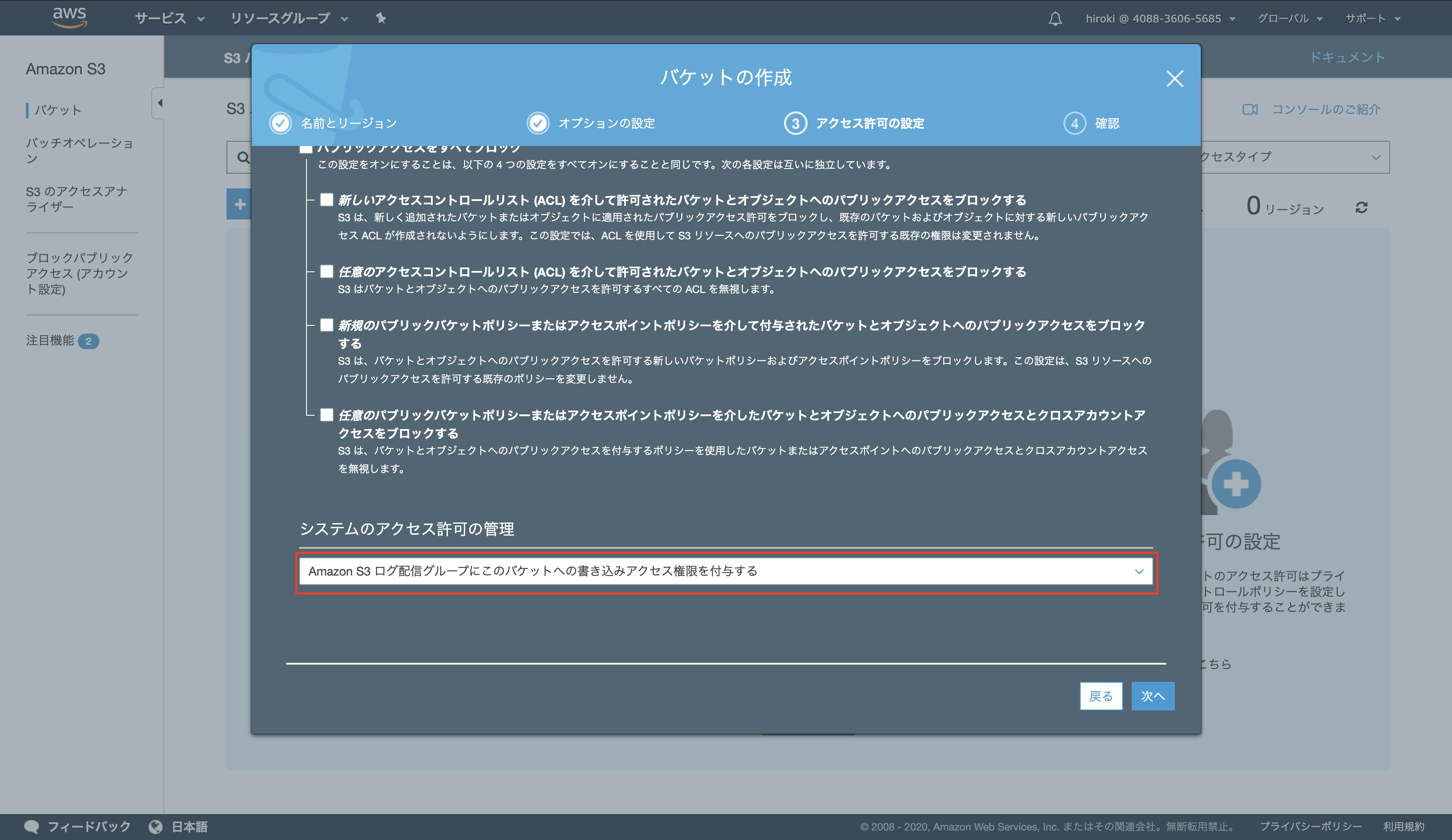

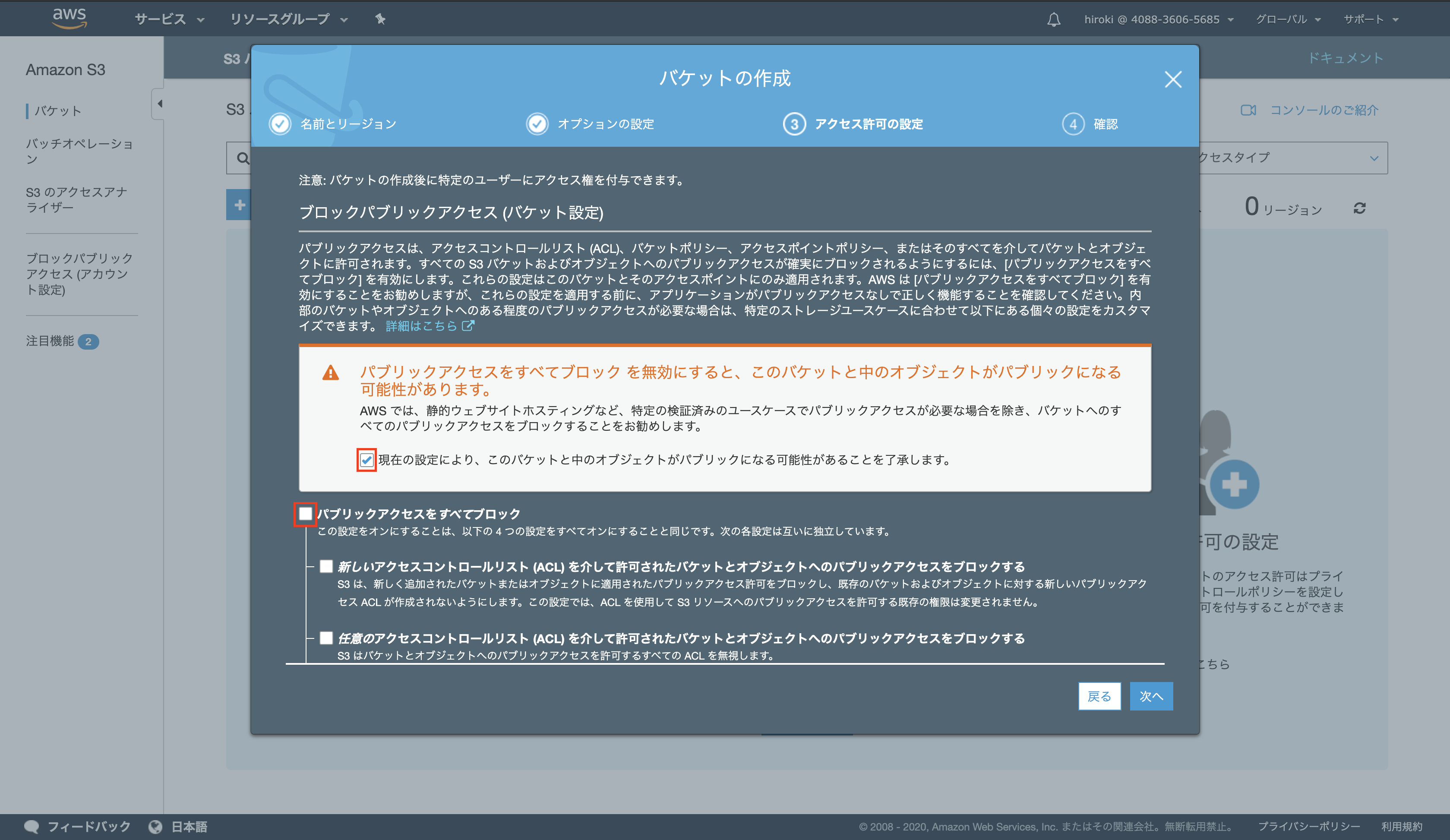

以下の通り設定し、「次へ」をクリック
スクリーンショット 2020-02-02 17.36.25.png
スクリーンショット 2020-02-02 17.37.55.png

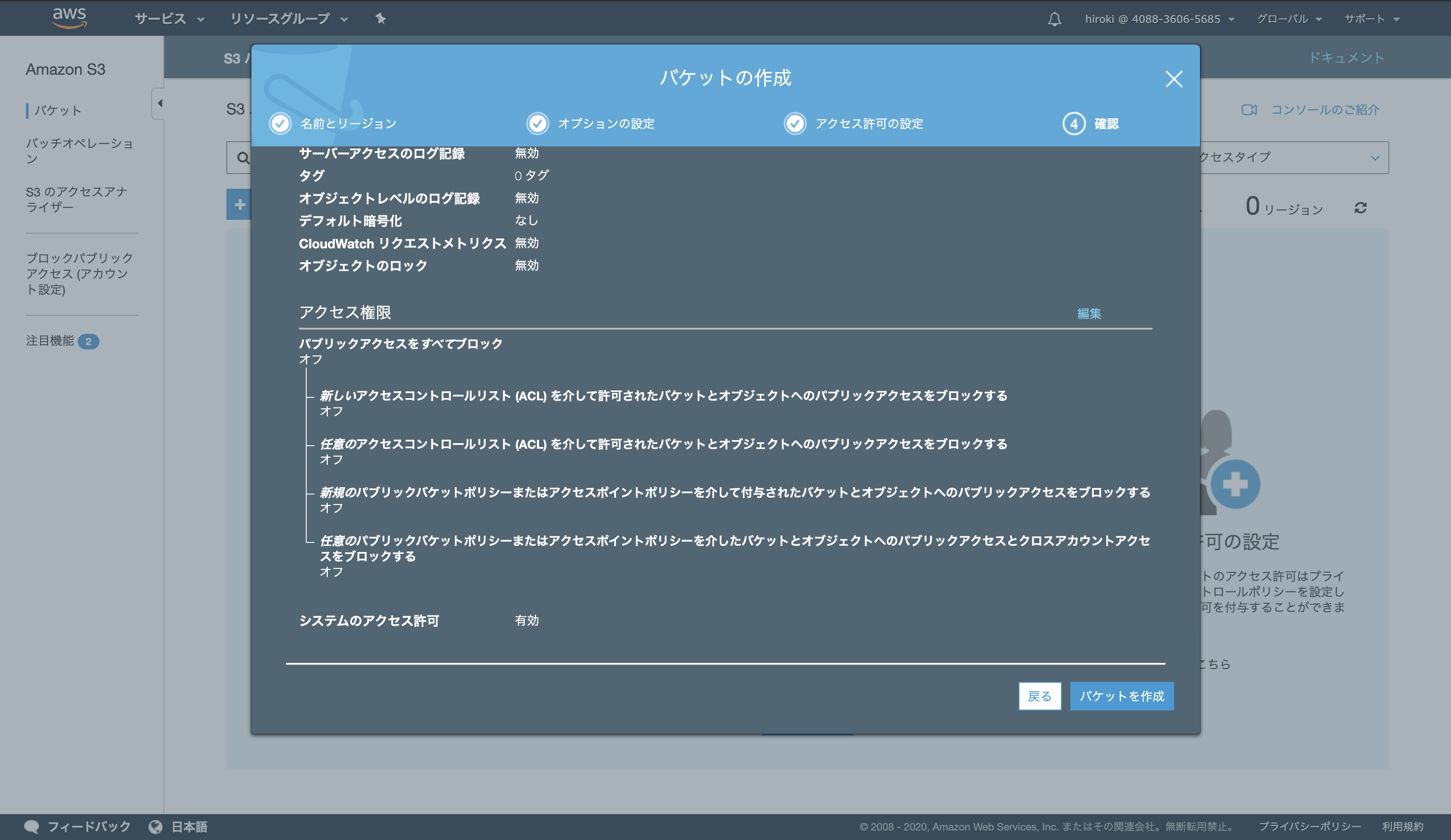

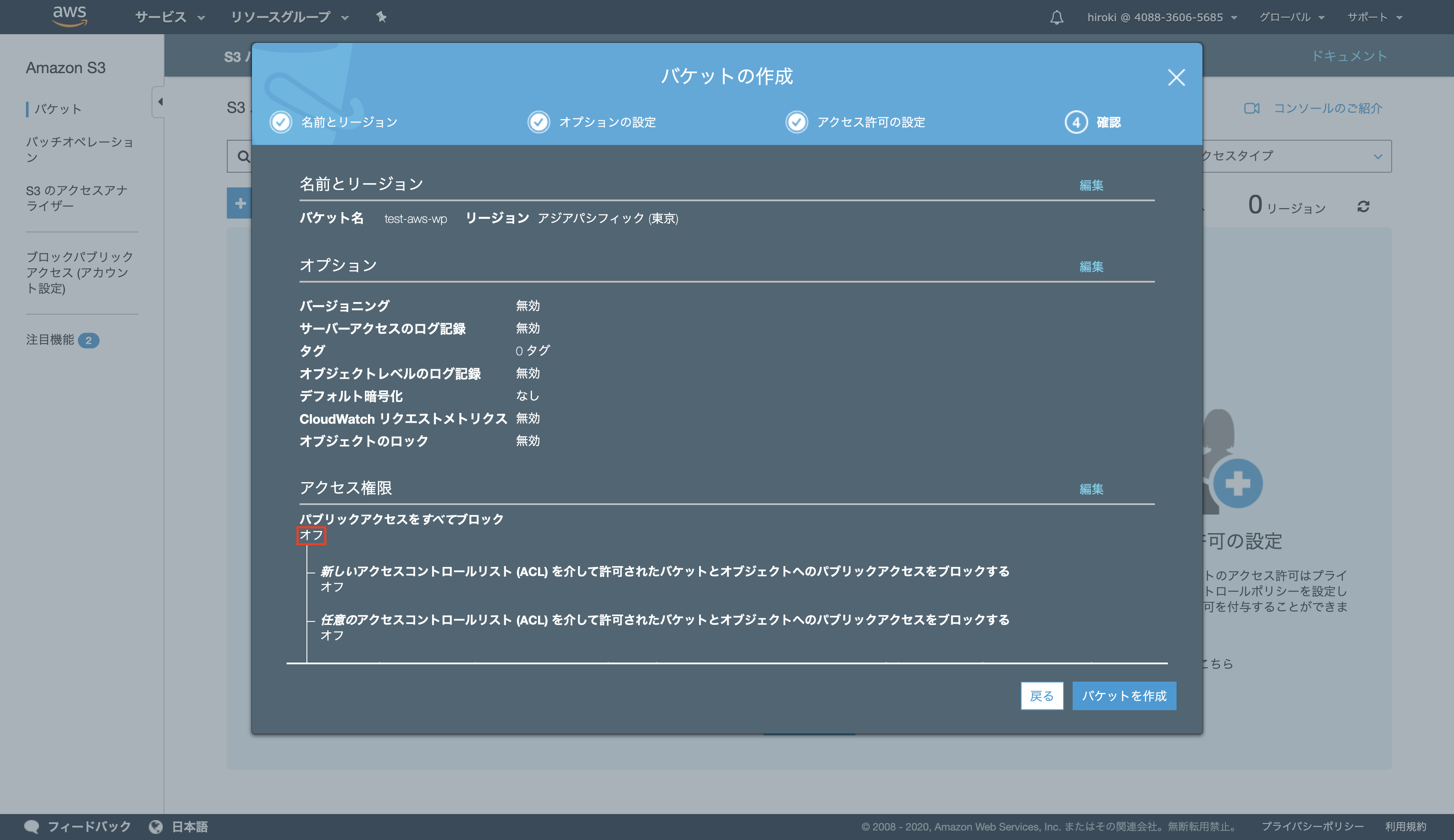

設定内容を確認し、「バケットを作成」をクリック
「パブリックアクセスをすべてブロック」がオフになっていること
スクリーンショット 2020-02-02 17.39.58.png
スクリーンショット 2020-02-02 17.40.52.png

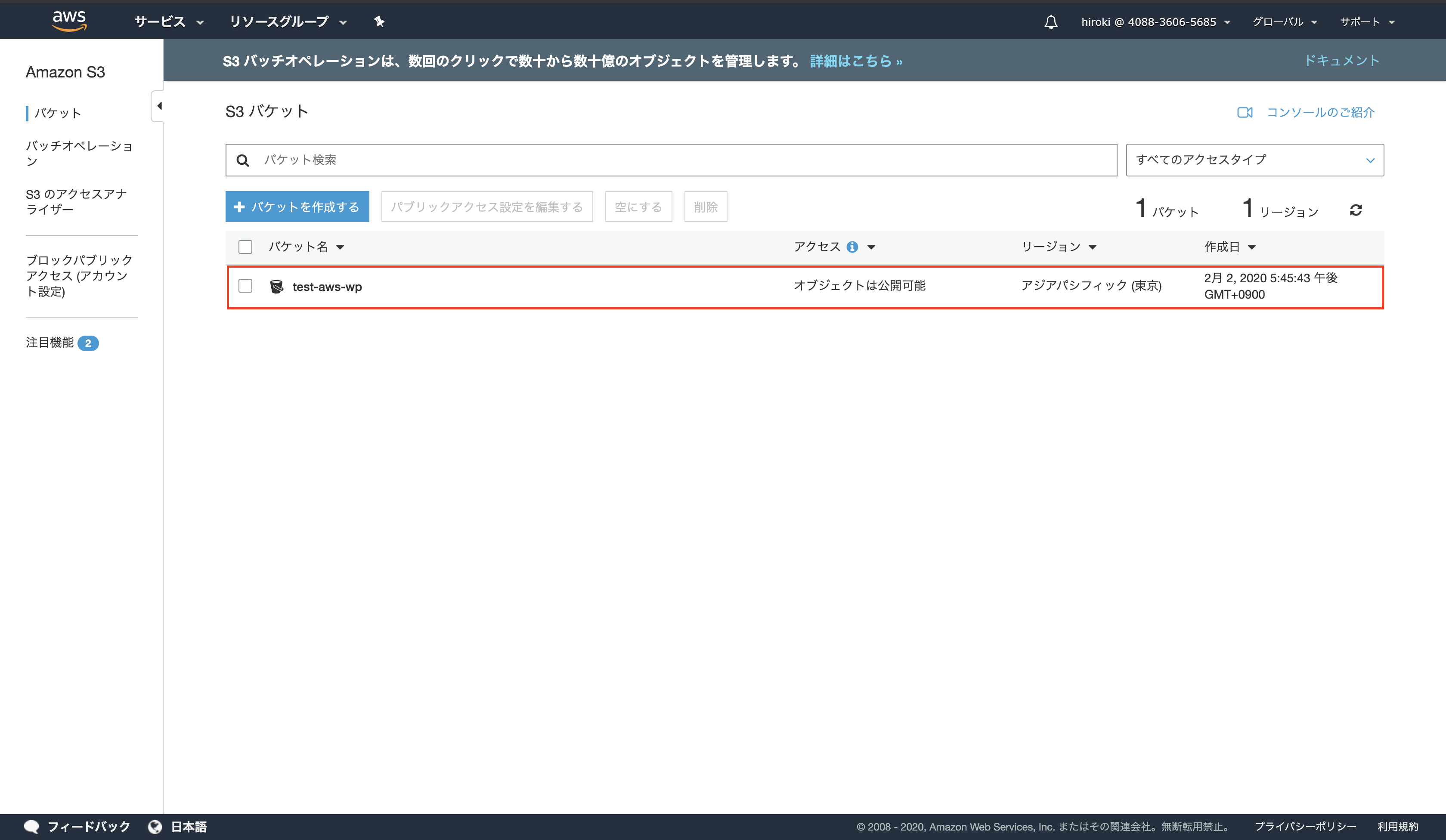

バケットが作成されていることを確認
スクリーンショット 2020-02-02 17.45.53.png

S3操作用のIAMユーザー作成

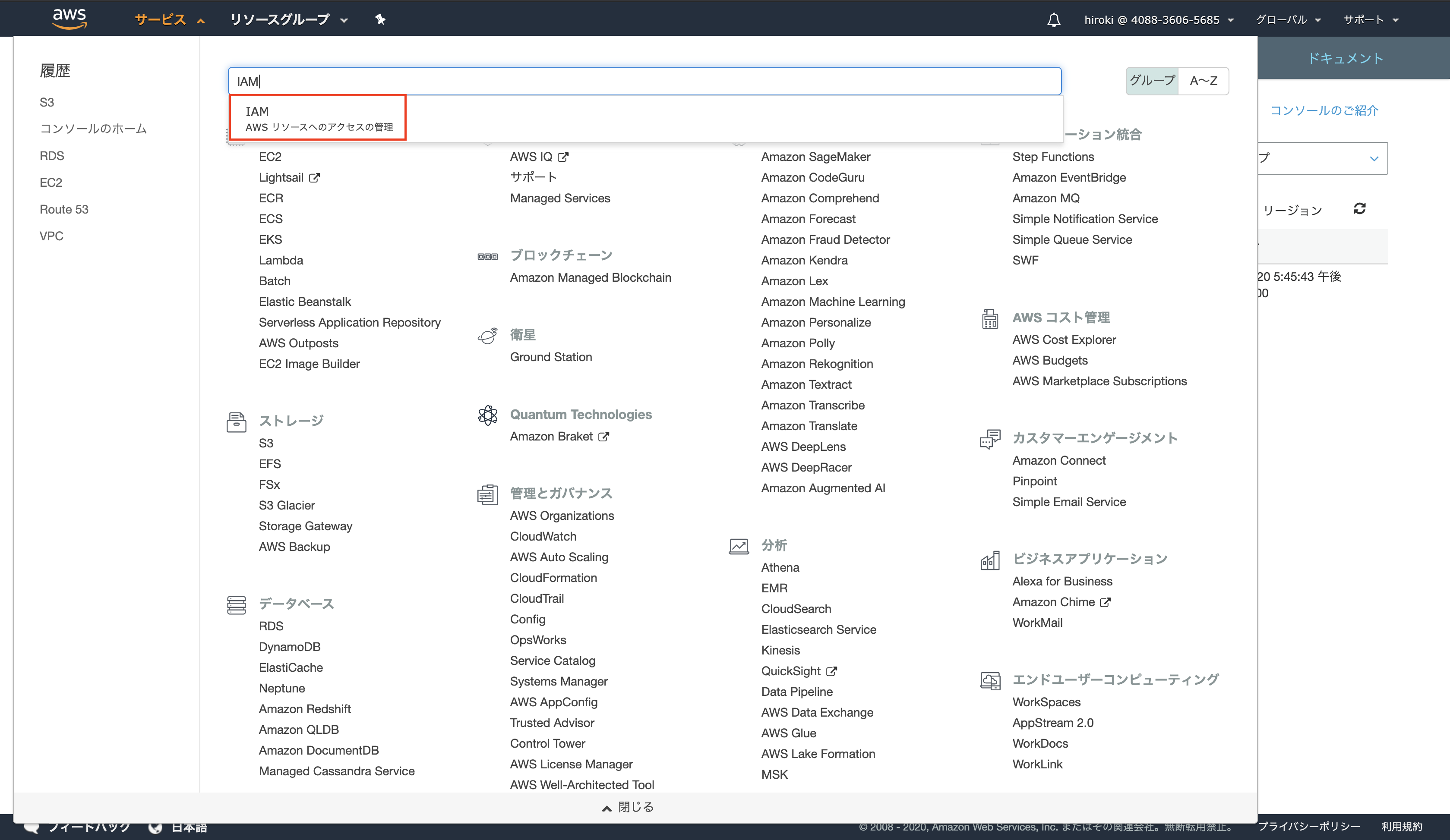

AWSコンソールからIAMを検索し、クリック
スクリーンショット 2020-02-02 17.50.02.png

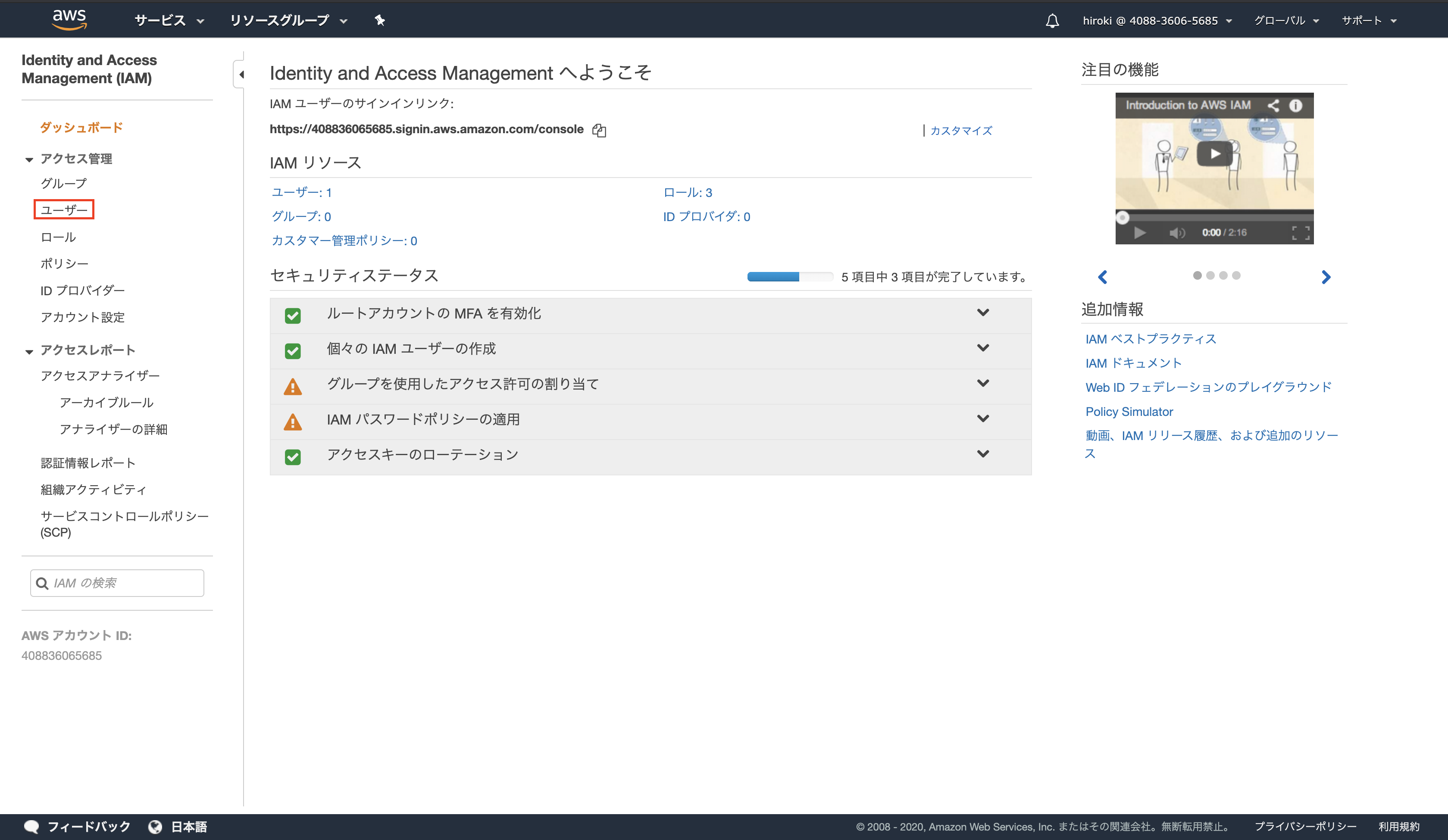

サイドバーから「ユーザー」をクリック
スクリーンショット 2020-02-02 17.53.04.png

「ユーザーを追加」をクリック
スクリーンショット 2020-02-02 17.55.40.png

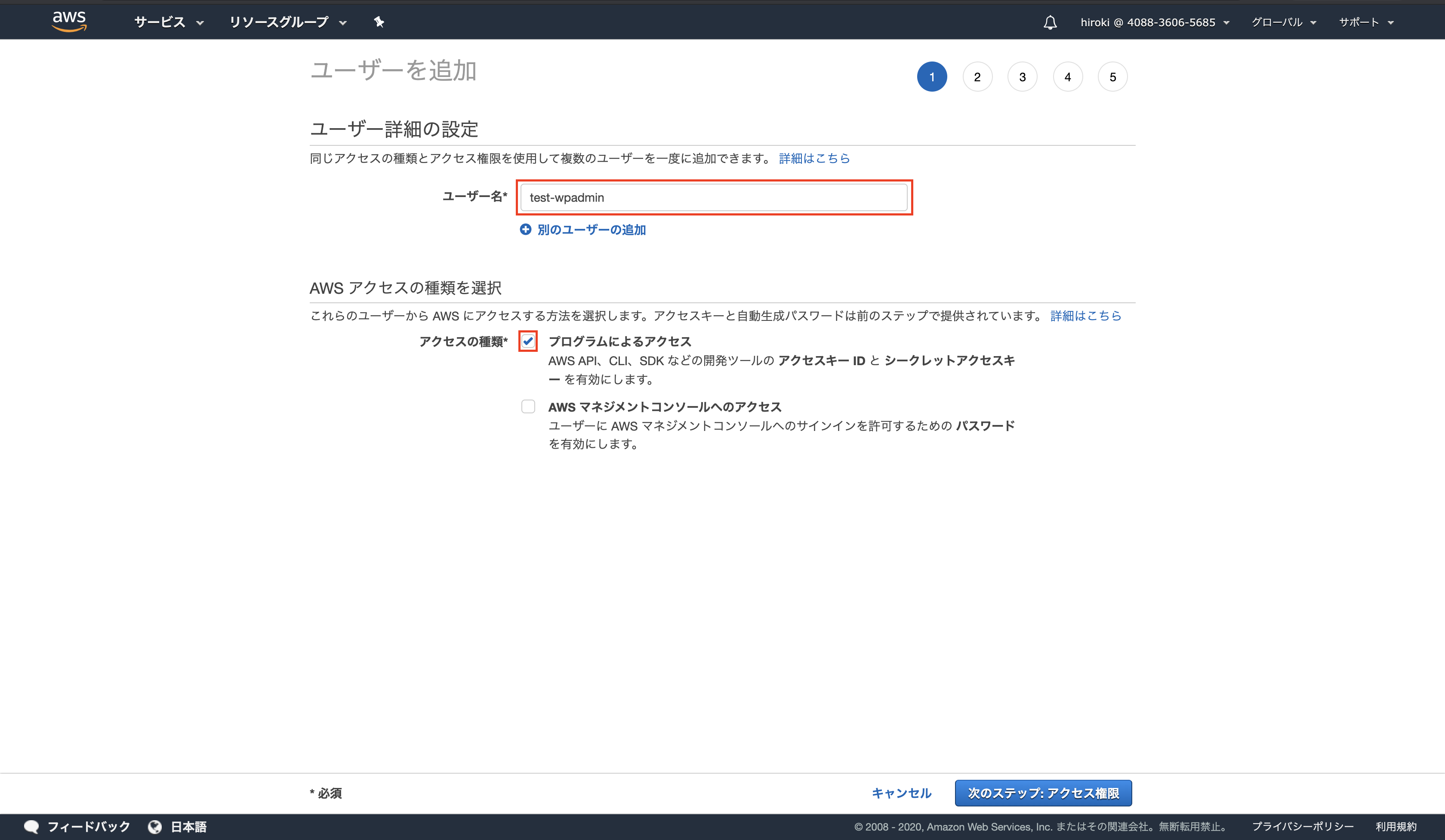

以下の通り設定し、「次のステップ」をクリック
スクリーンショット 2020-02-02 17.58.23.png

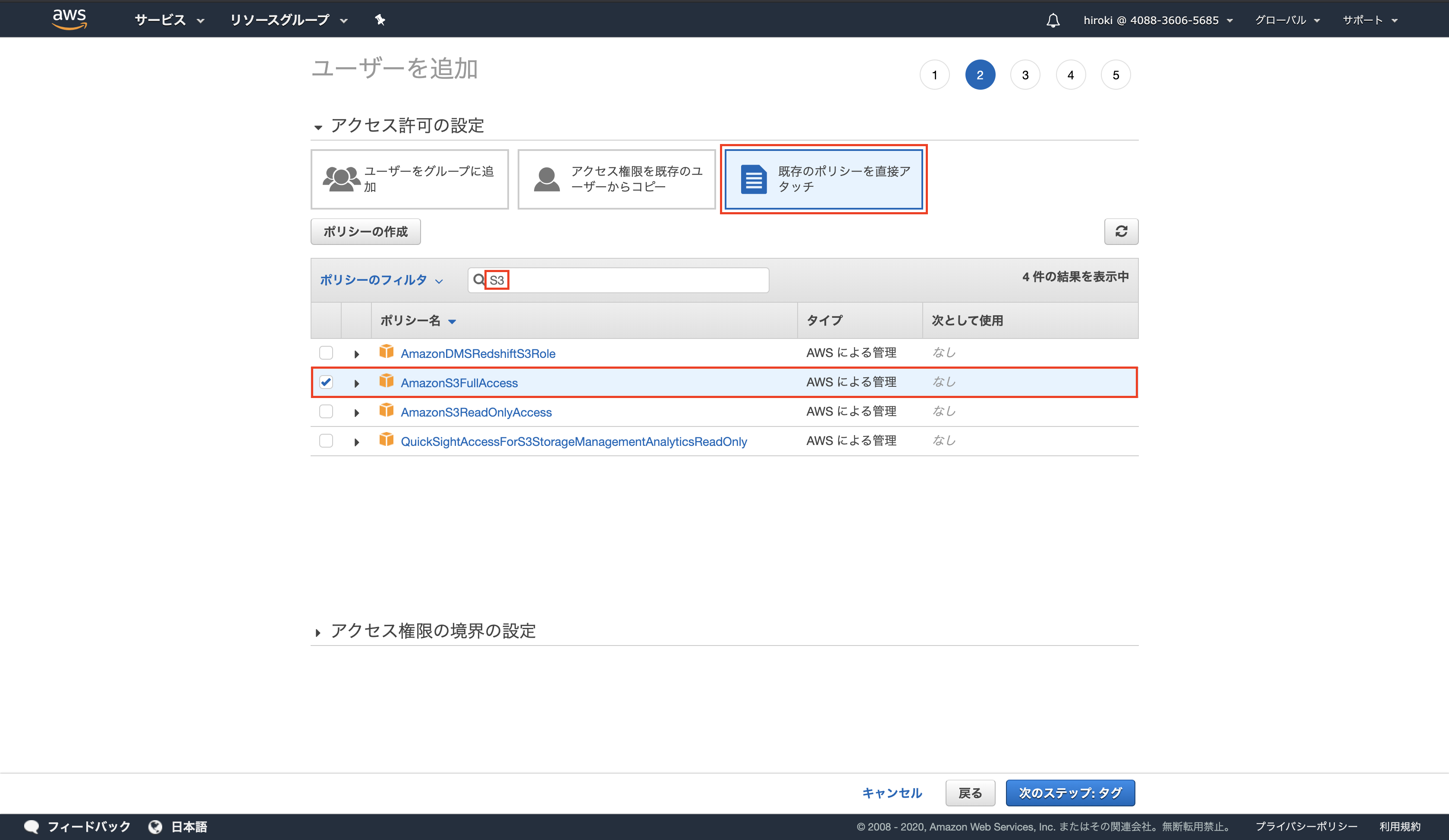

以下の通り設定し、「次のステップ」をクリック
スクリーンショット 2020-02-02 18.03.26.png

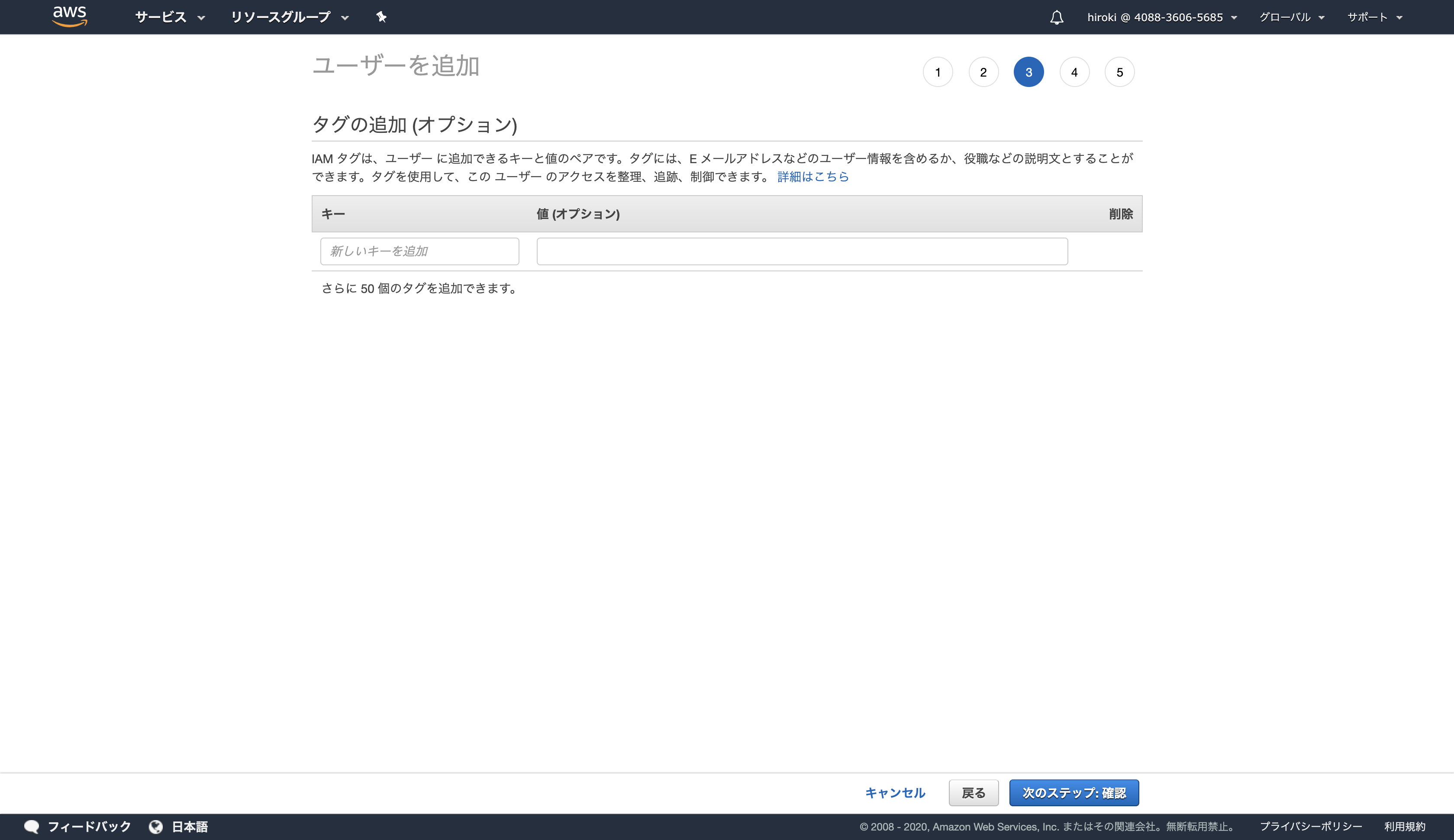

タグは設定せず、「次のステップ」をクリック
スクリーンショット 2020-02-02 18.06.23.png

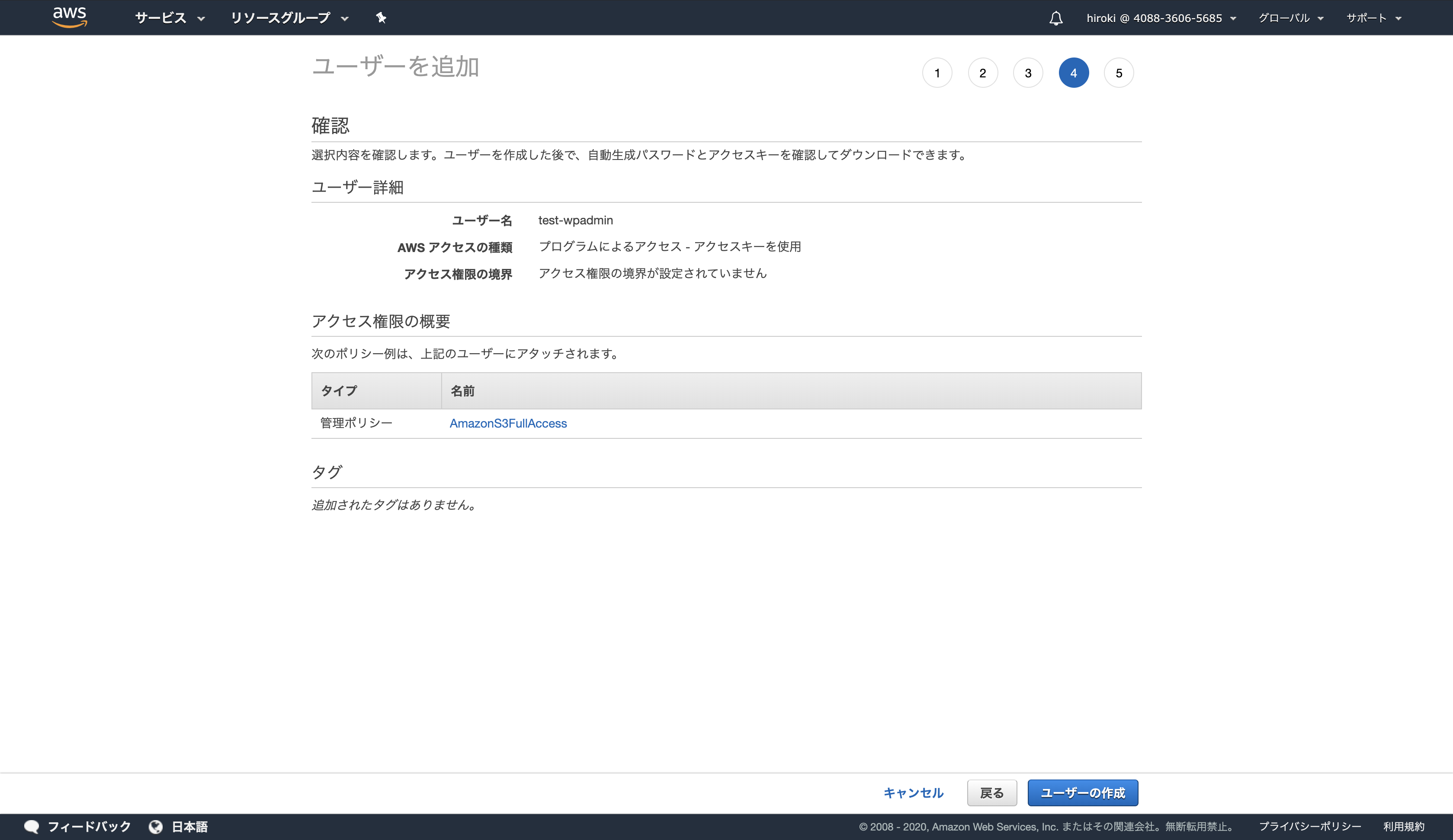

設定内容を確認し、「ユーザーの作成」をクリック
スクリーンショット 2020-02-02 18.07.50.png

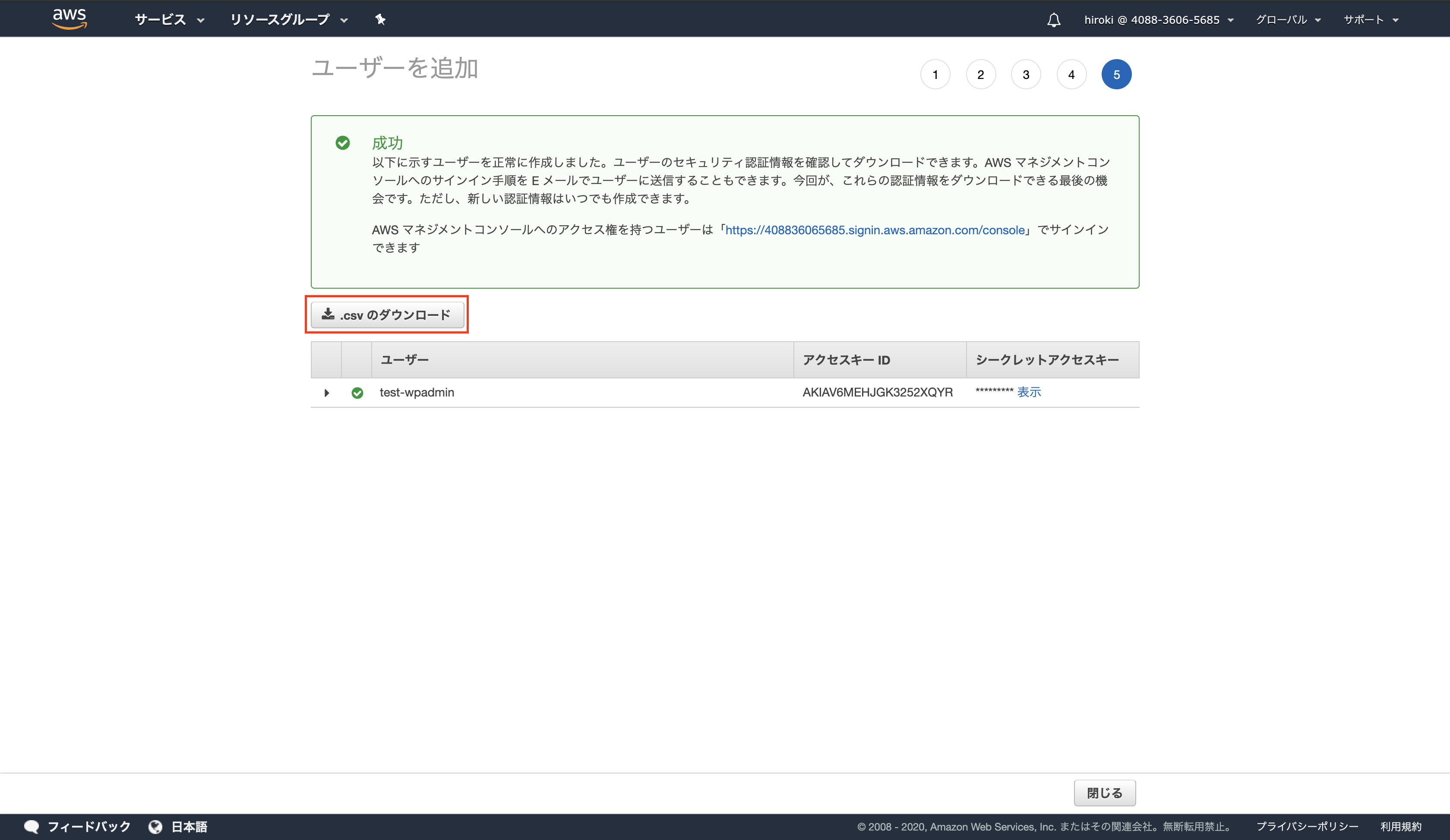

CSVのダウンロードを行うこと
スクリーンショット 2020-02-02 18.09.25.png

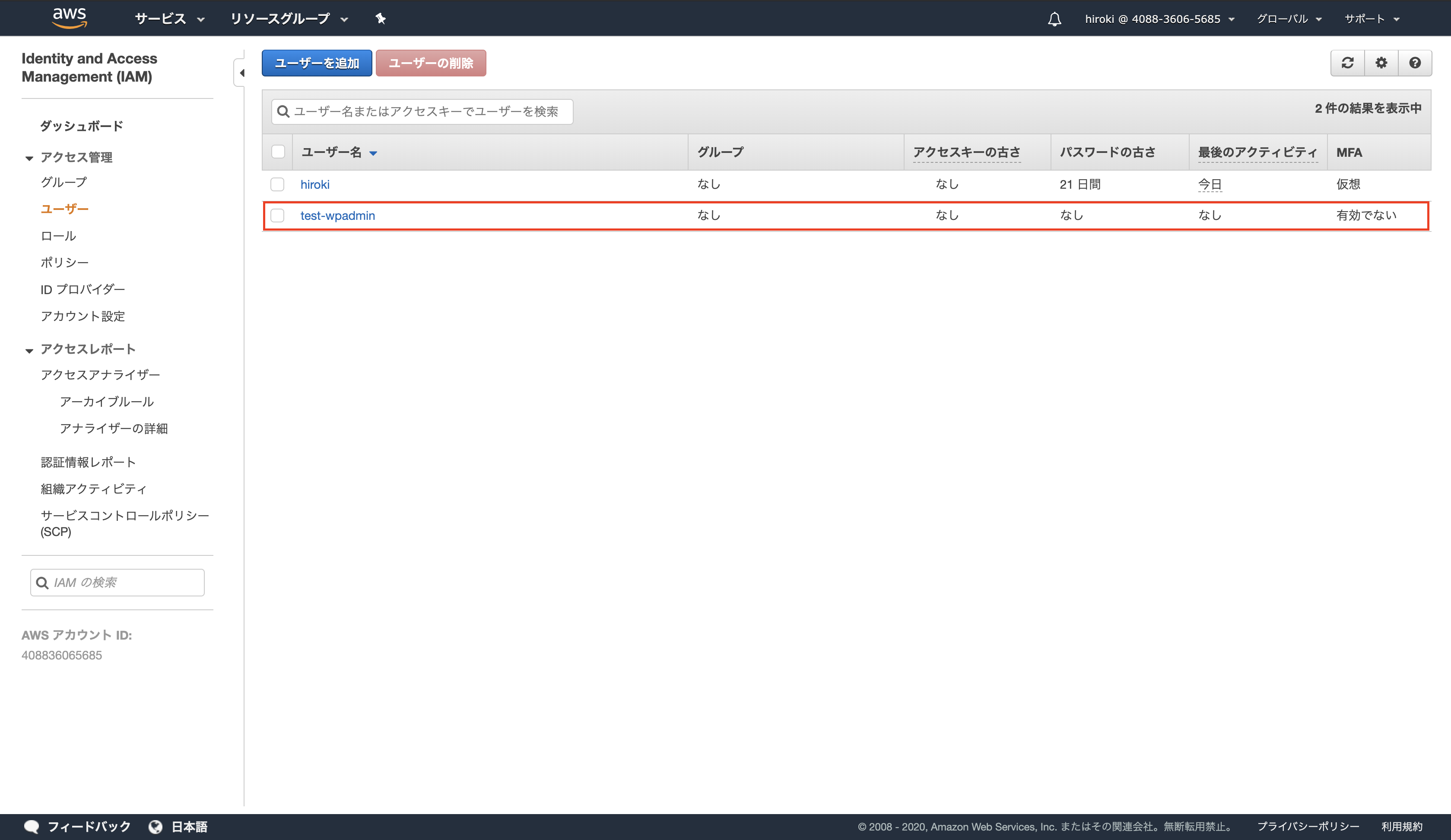

ユーザーが作成されていることを確認
スクリーンショット 2020-02-02 18.11.52.png

WordPressの設定

プラグインをインストール

WordPressの管理画面を開く
スクリーンショット 2020-02-02 19.56.48.png

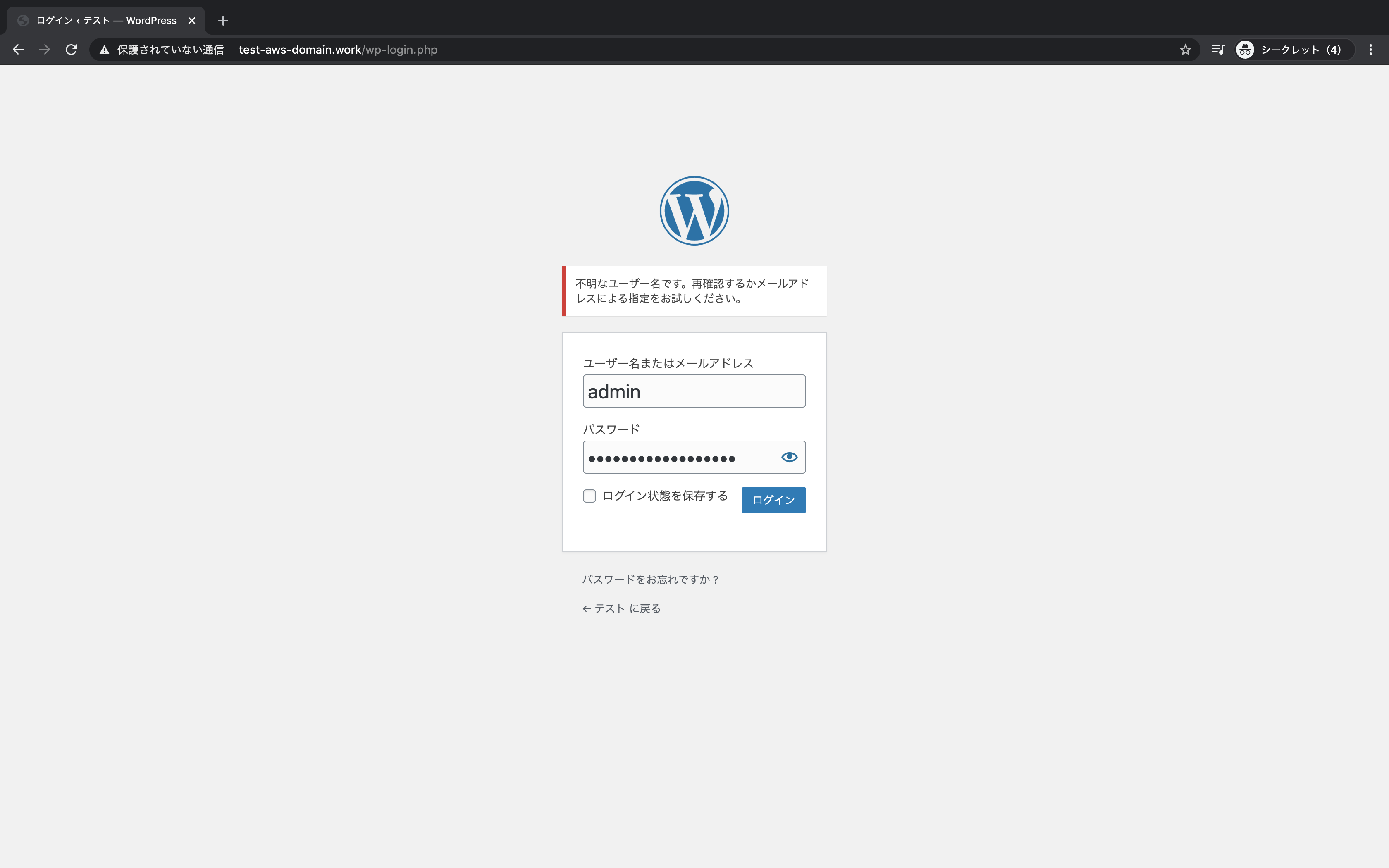

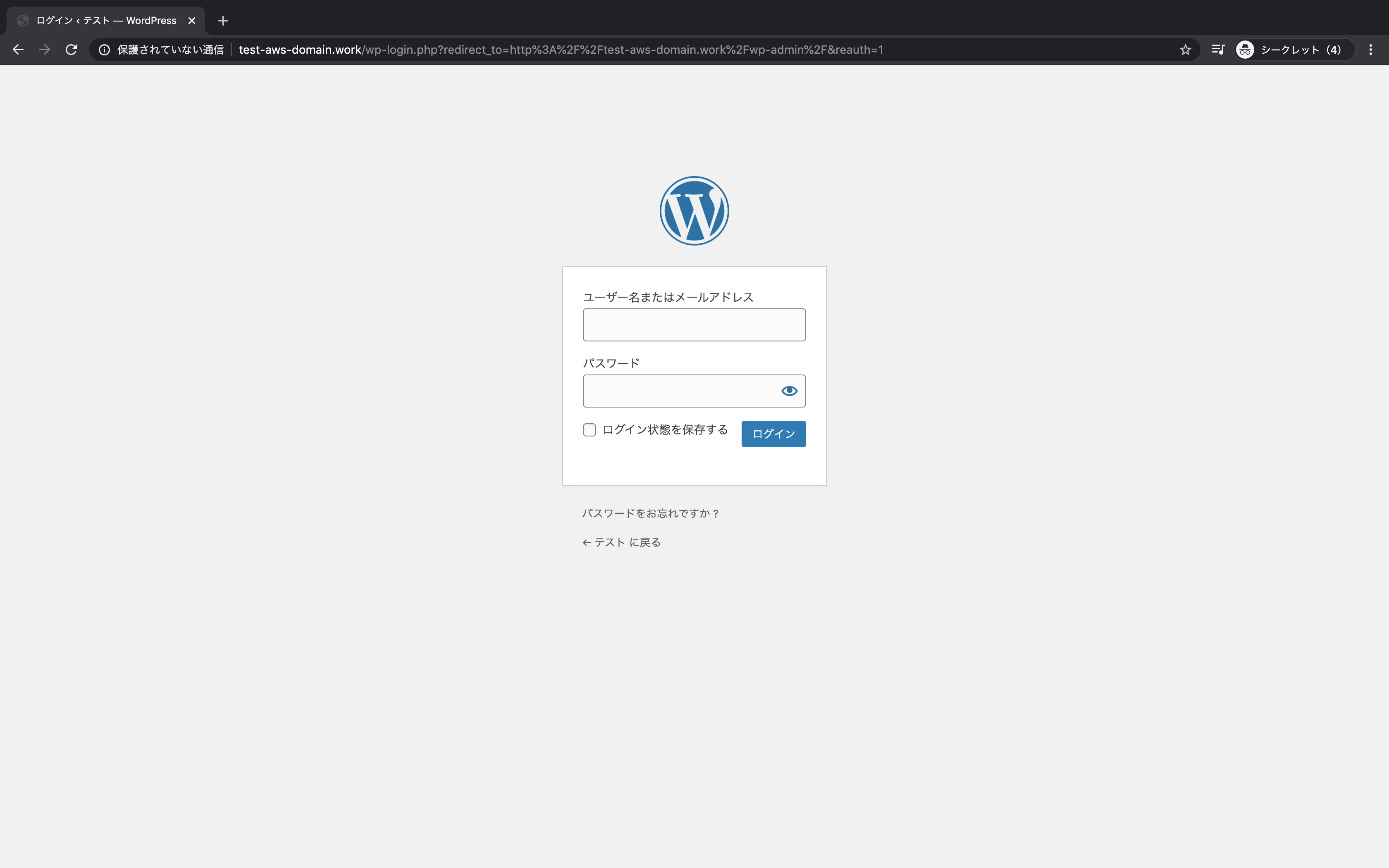

ログイン
スクリーンショット 2020-02-02 19.59.13.png

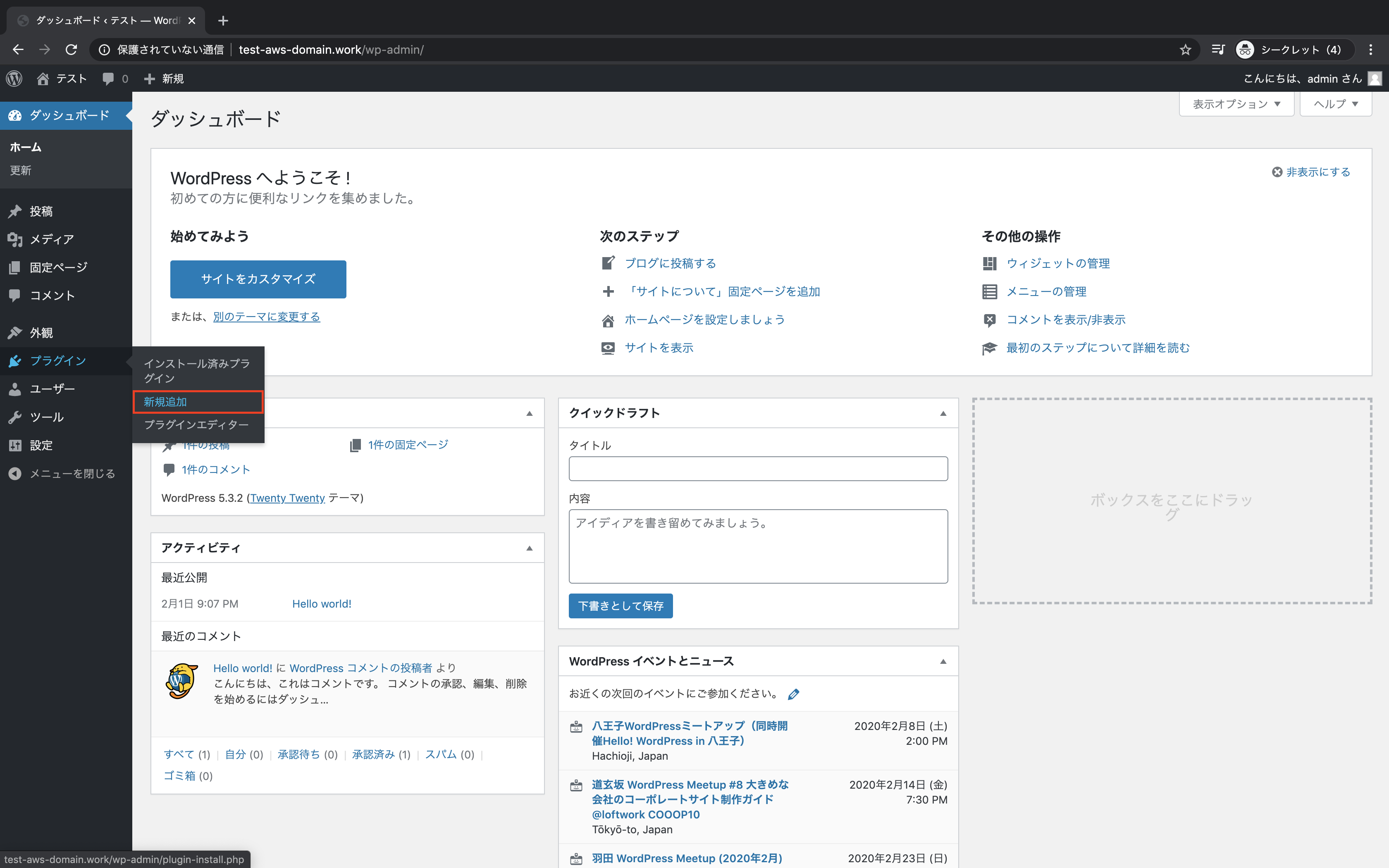

サイドバーのプラグイン → 新規追加をクリック
スクリーンショット 2020-02-02 20.00.28.png

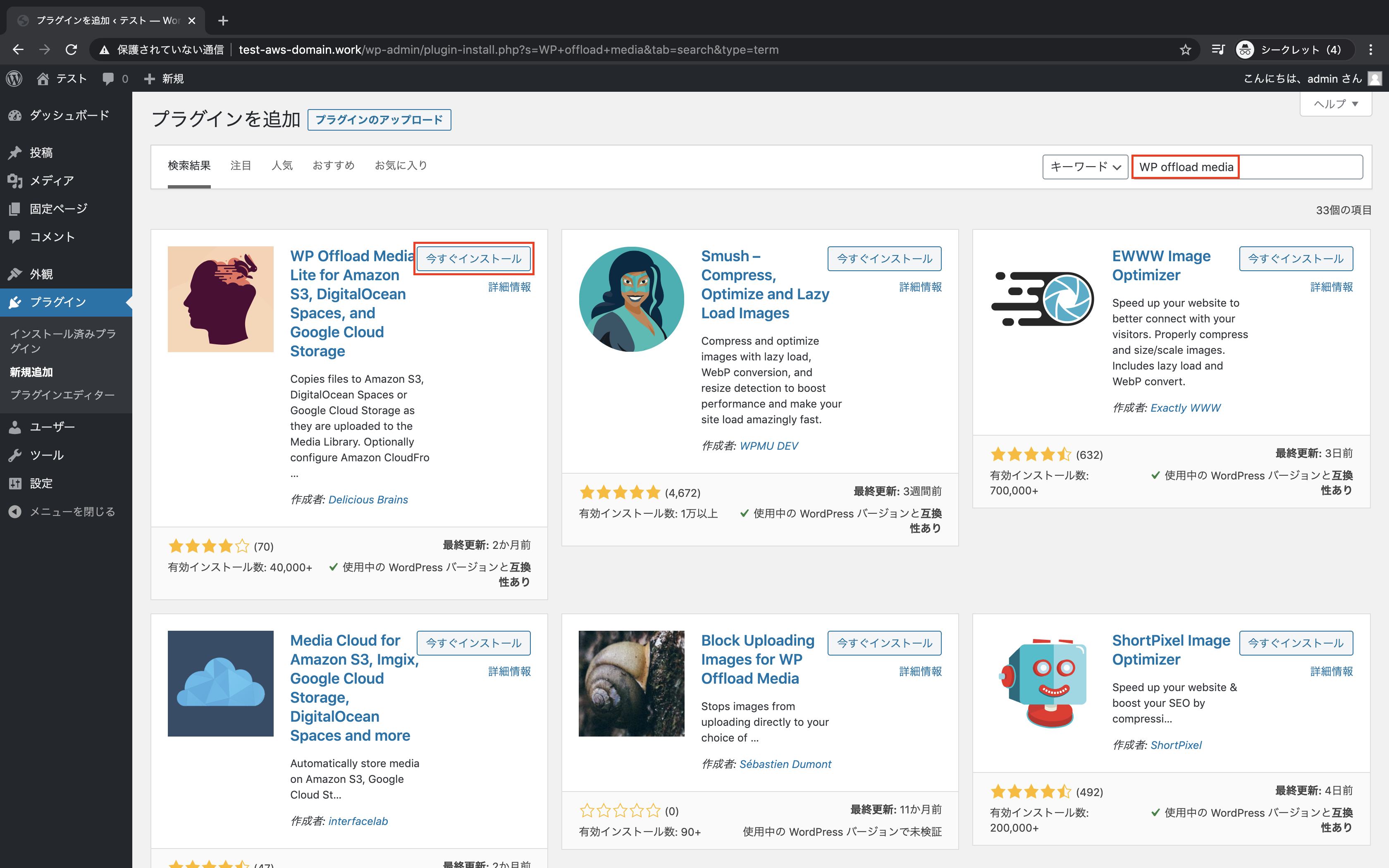

WP offload mediaを検索し、「今すぐインストール」をクリック
スクリーンショット 2020-02-02 20.03.47.png

「有効化」をクリック
スクリーンショット 2020-02-02 20.05.26.png

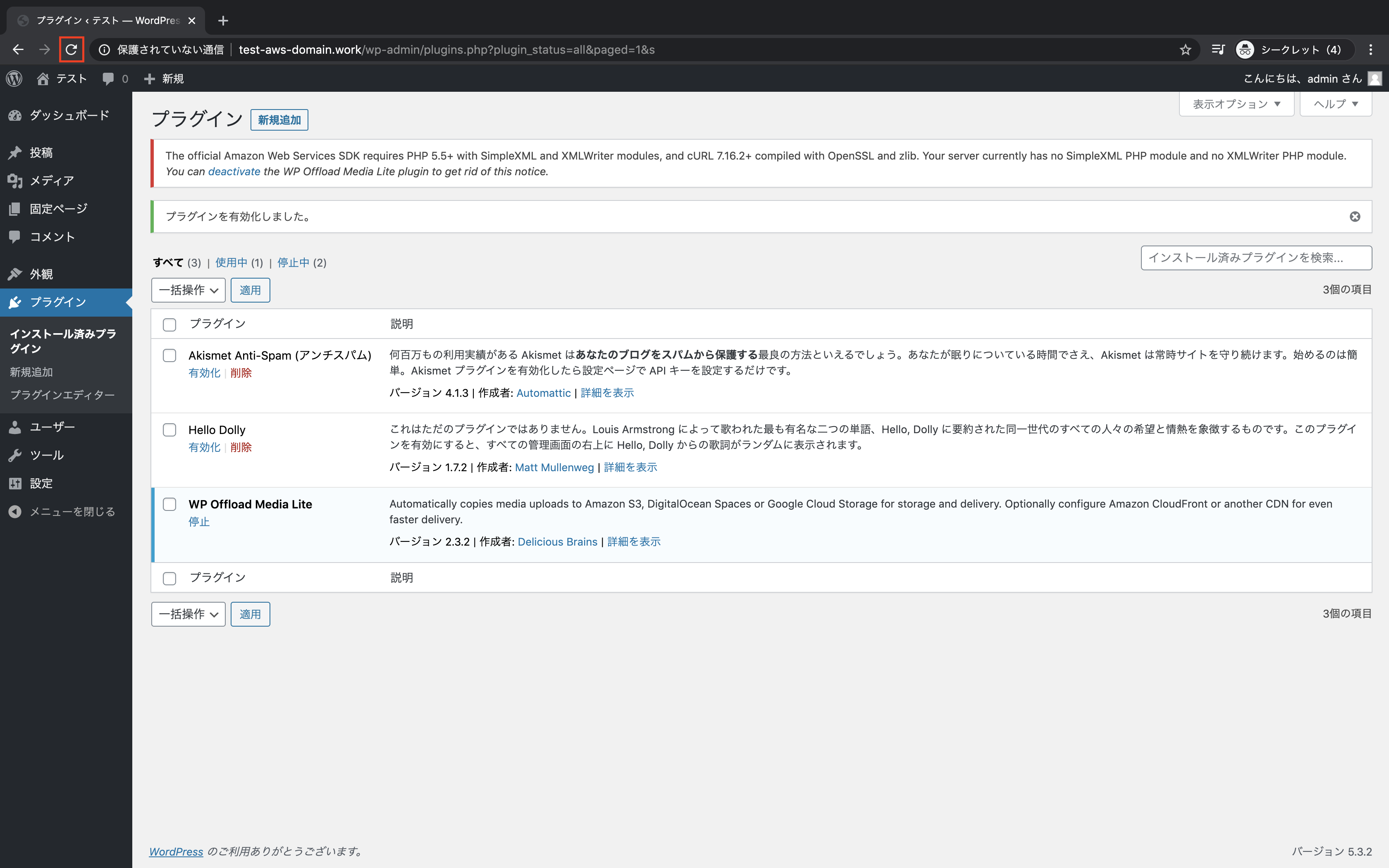

WP offload mediaが有効化になっていることを確認
スクリーンショット 2020-02-02 20.06.50.png

ライブラリをインストール

ターミナルからEC2へSSHログイン
ssh -i test-ssh-key.pem ec2-user@18.179.167.73

ライブラリをインストール
sudo yum install -y php-xml
sudo yum install -y php-gd

ライブラリを反映

[ec2-user@ip-10-0-10-10 ~]$ sudo systemctl restart httpd.service

プラグインの設定

WordPressの管理画面をリロード
スクリーンショット 2020-02-02 20.17.42.png

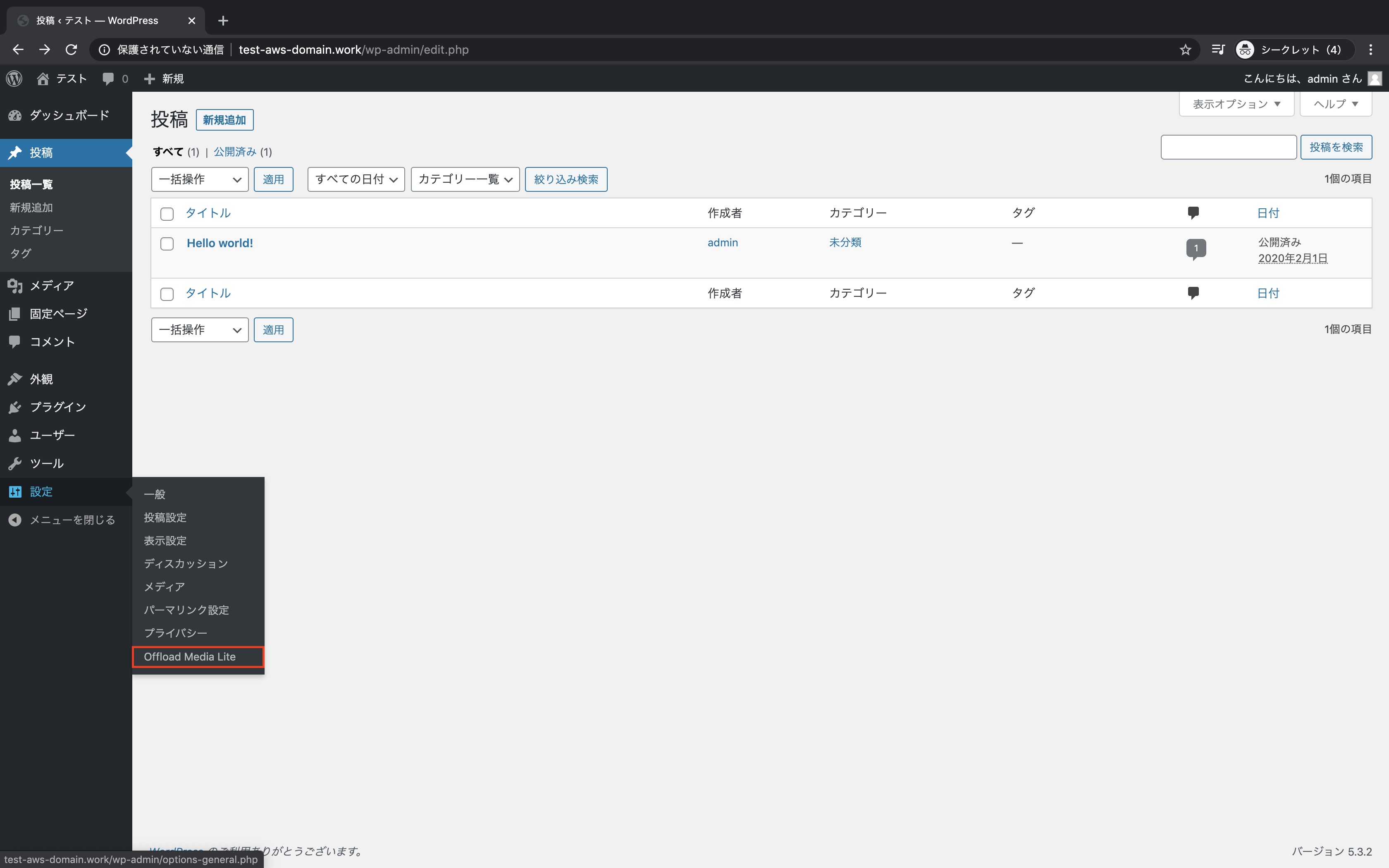

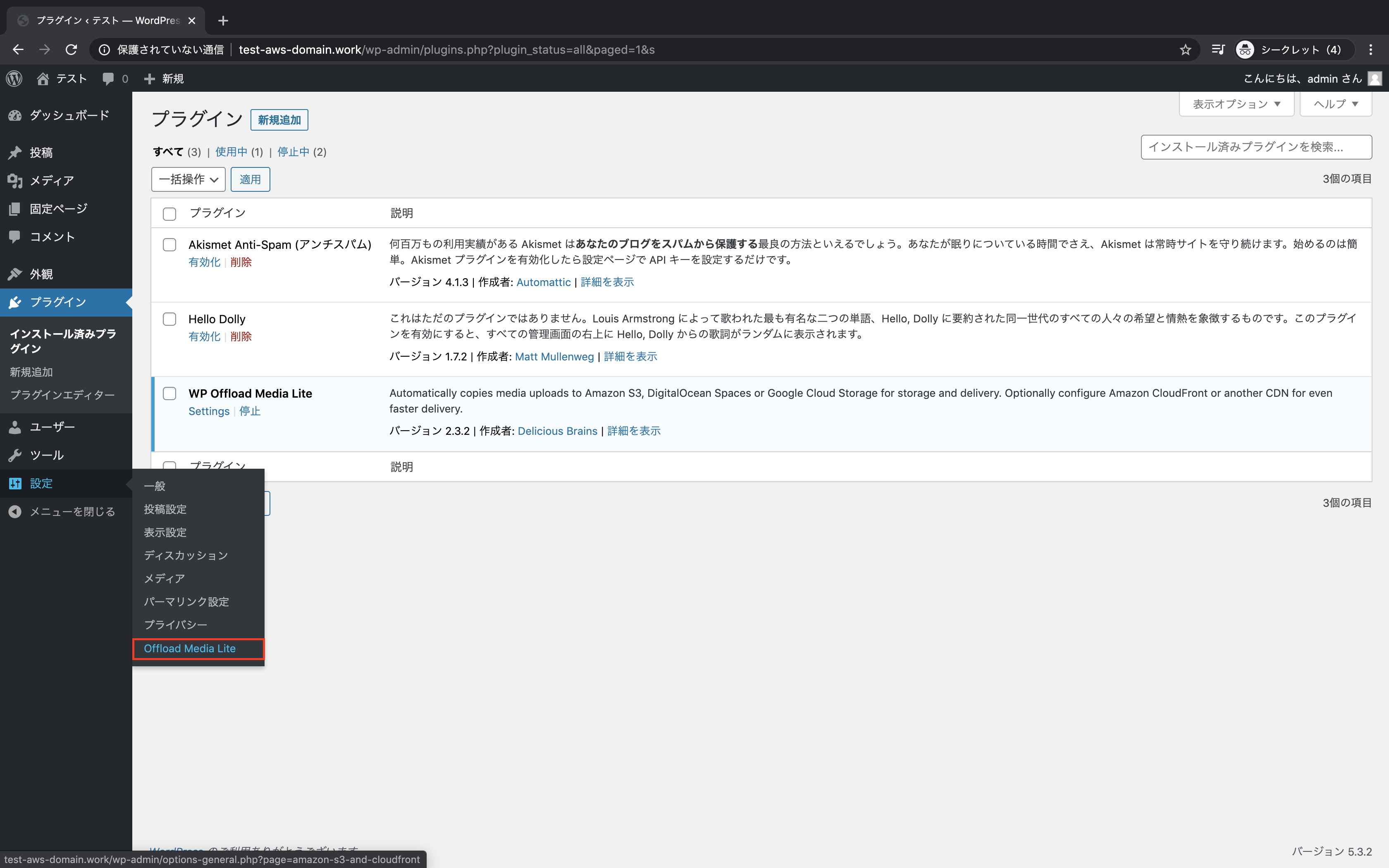

設定 → Offload Media Liteをクリック
スクリーンショット 2020-02-02 20.18.48.png

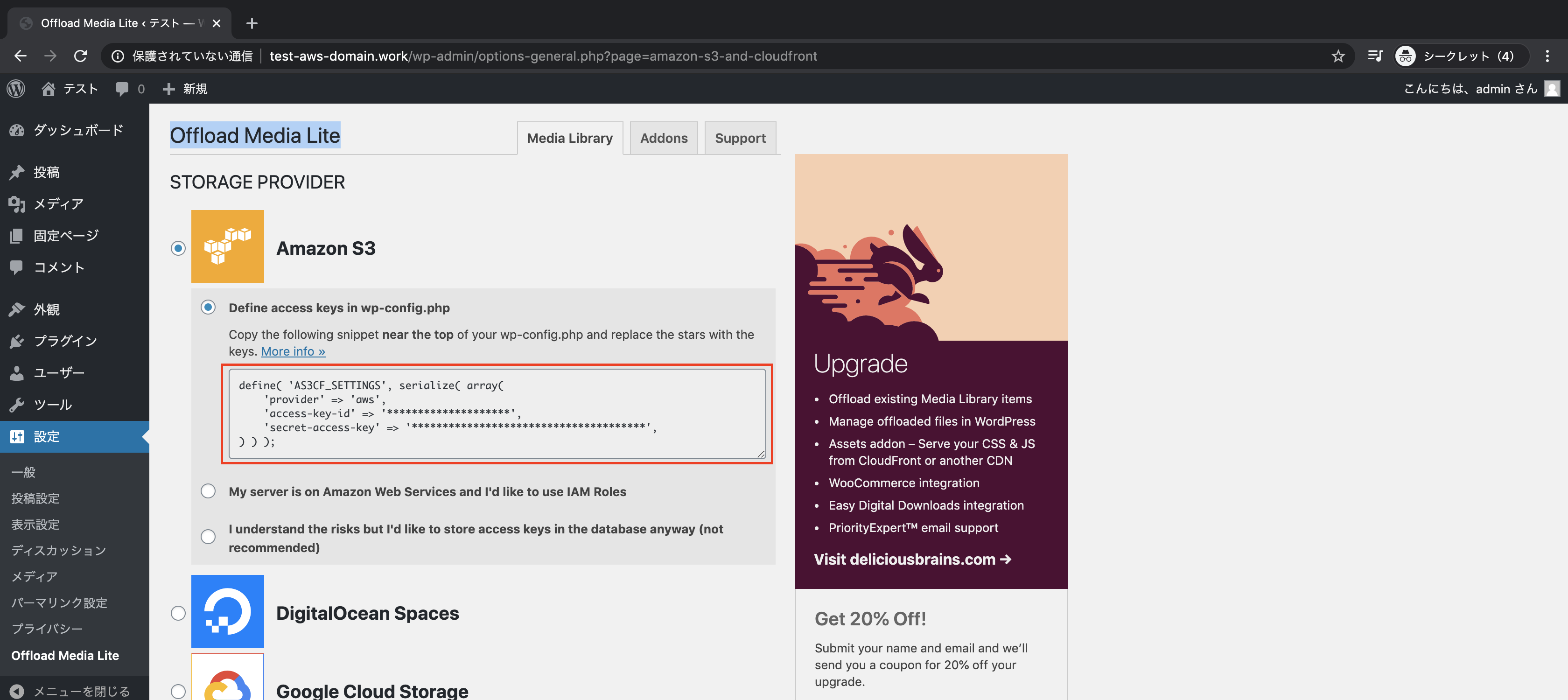

offload mediaの定義情報をコピーしておく
スクリーンショット 2020-02-02 20.22.35.png

wp-config.phpを開く

[ec2-user@ip-10-0-10-10 ~]$ cd /var/www/html/
[ec2-user@ip-10-0-10-10 html]$ ls
index.php        wp-blog-header.php    wp-cron.php        wp-mail.php
license.txt      wp-comments-post.php  wp-includes        wp-settings.php
readme.html      wp-config-sample.php  wp-links-opml.php  wp-signup.php
wp-activate.php  wp-config.php         wp-load.php        wp-trackback.php
wp-admin         wp-content            wp-login.php       xmlrpc.php
[ec2-user@ip-10-0-10-10 html]$ vi wp-config.php

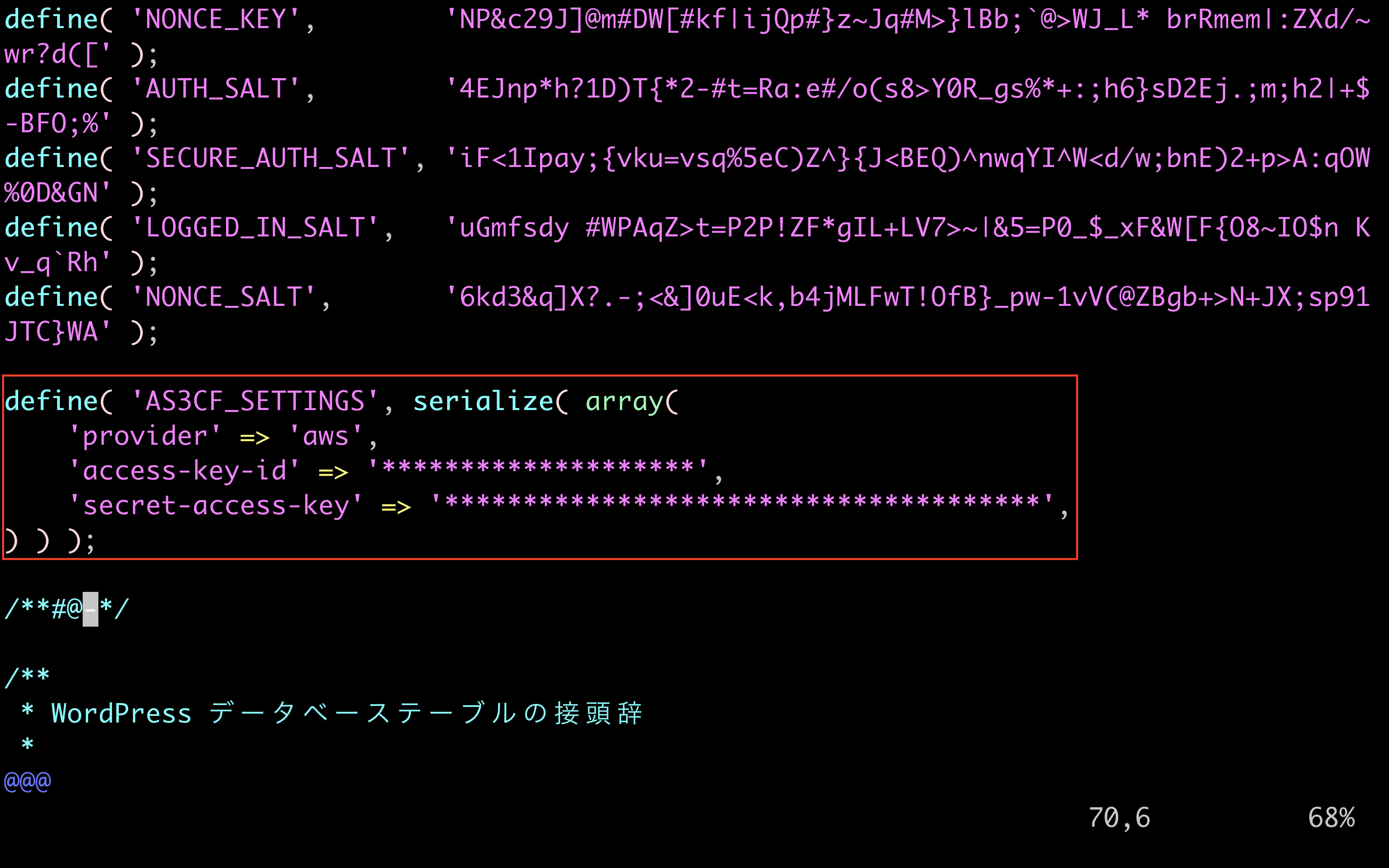

wp-config.phpに定義情報を貼り付ける
スクリーンショット 2020-02-02 20.36.44.png

IAMユーザー作成時にダウンロードしたCSVをもとにaccess-key-id,secret-access-keyを入力

offload mediaのページをリロード
スクリーンショット 2020-02-02 20.52.33.png

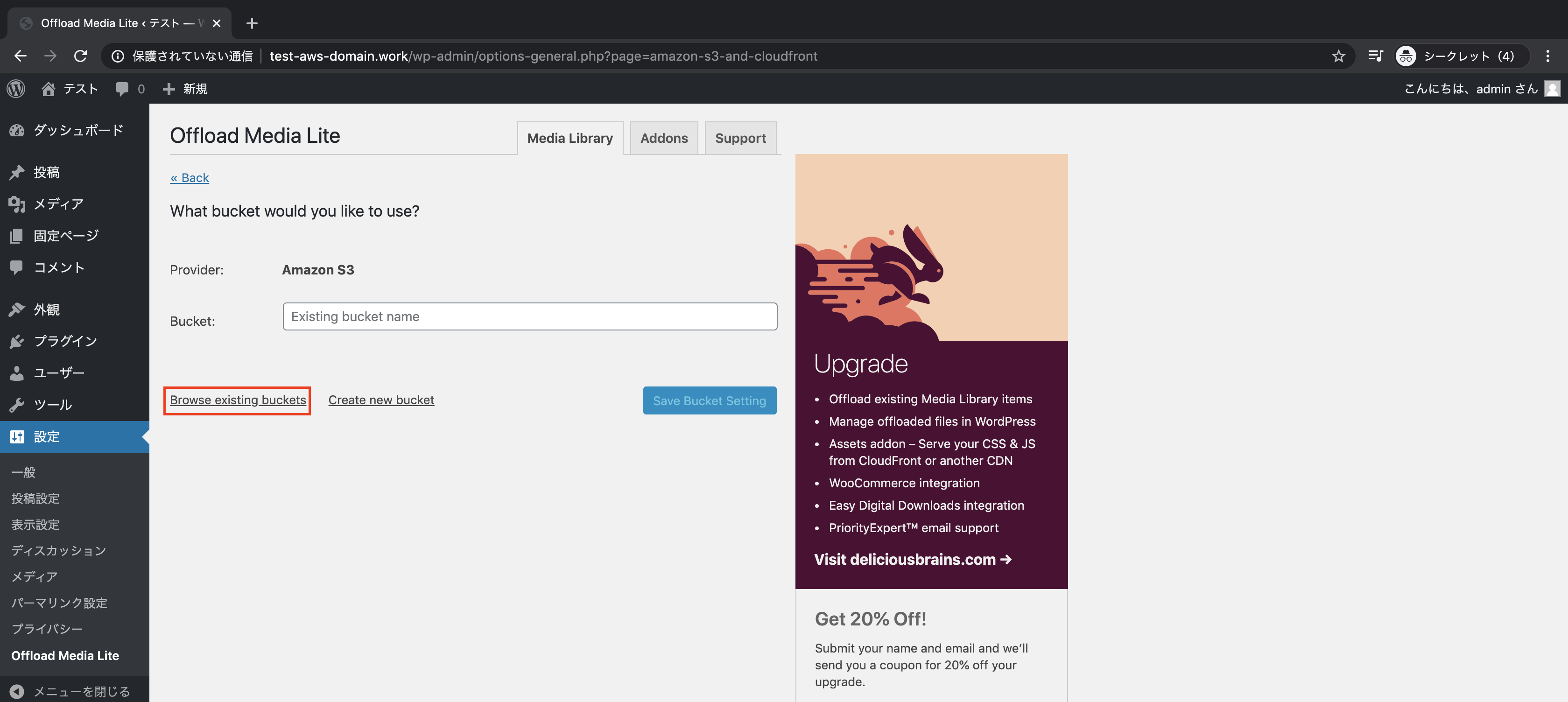

「Browse existing buckets」をクリックし
スクリーンショット 2020-02-02 20.54.58.png

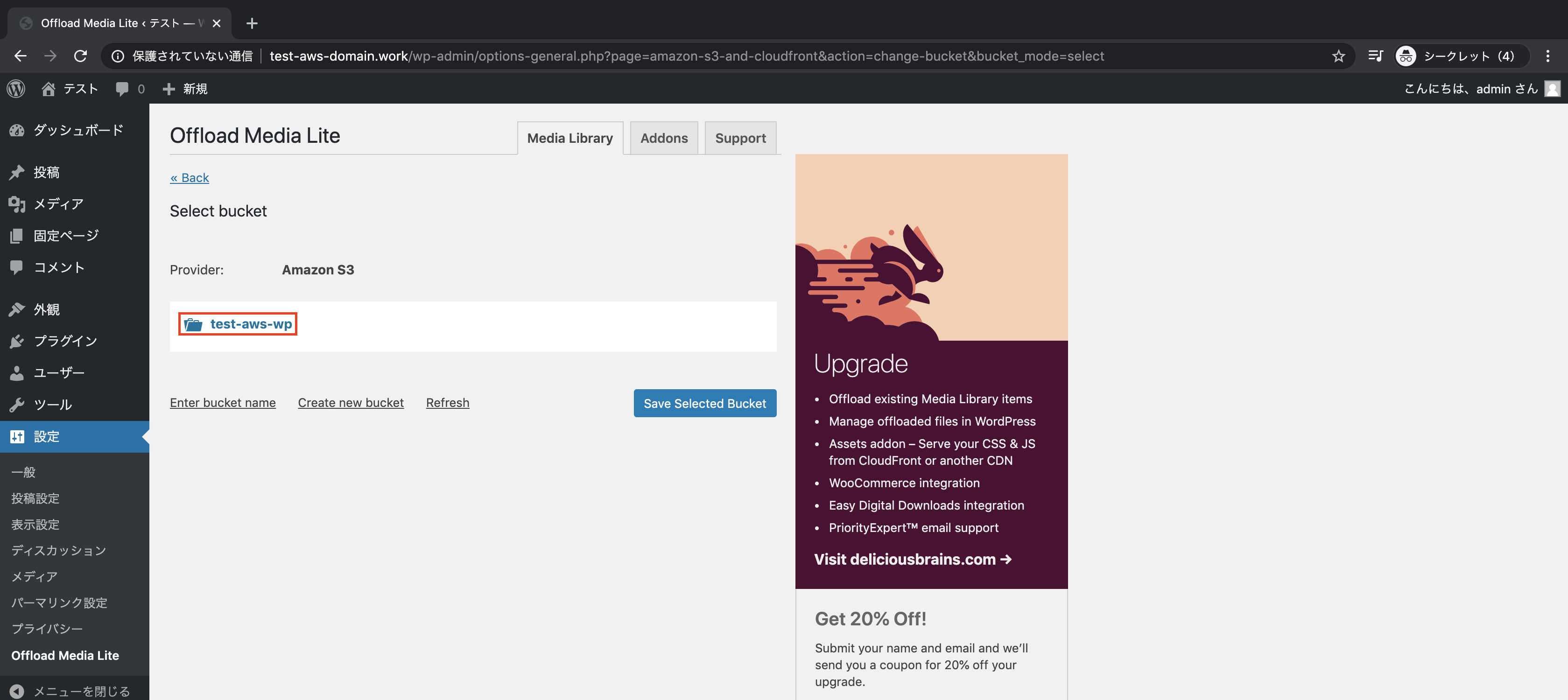

作成したバケットを選択し、「Save Selected Bucket」をクリック
スクリーンショット 2020-02-02 21.14.00.png

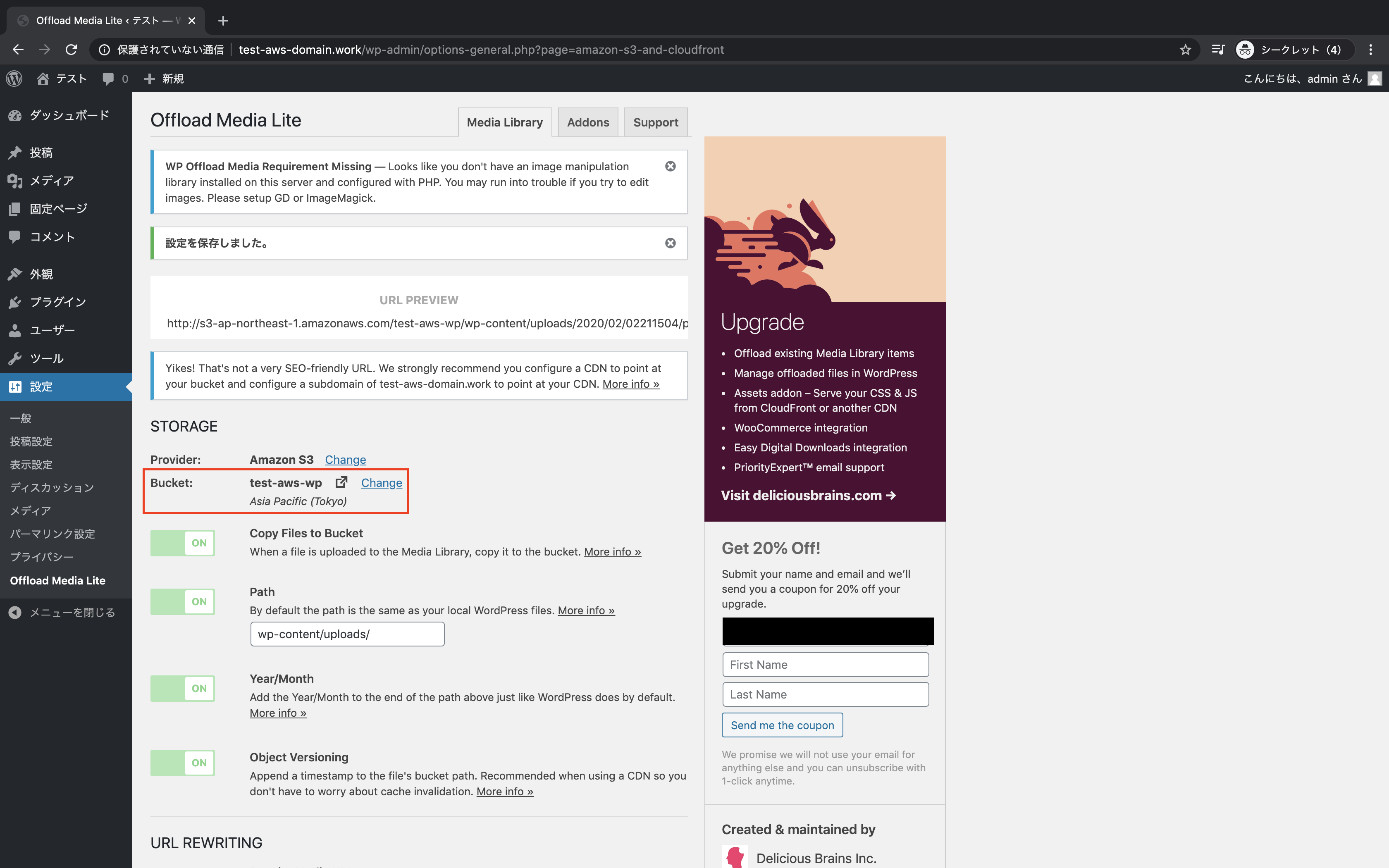

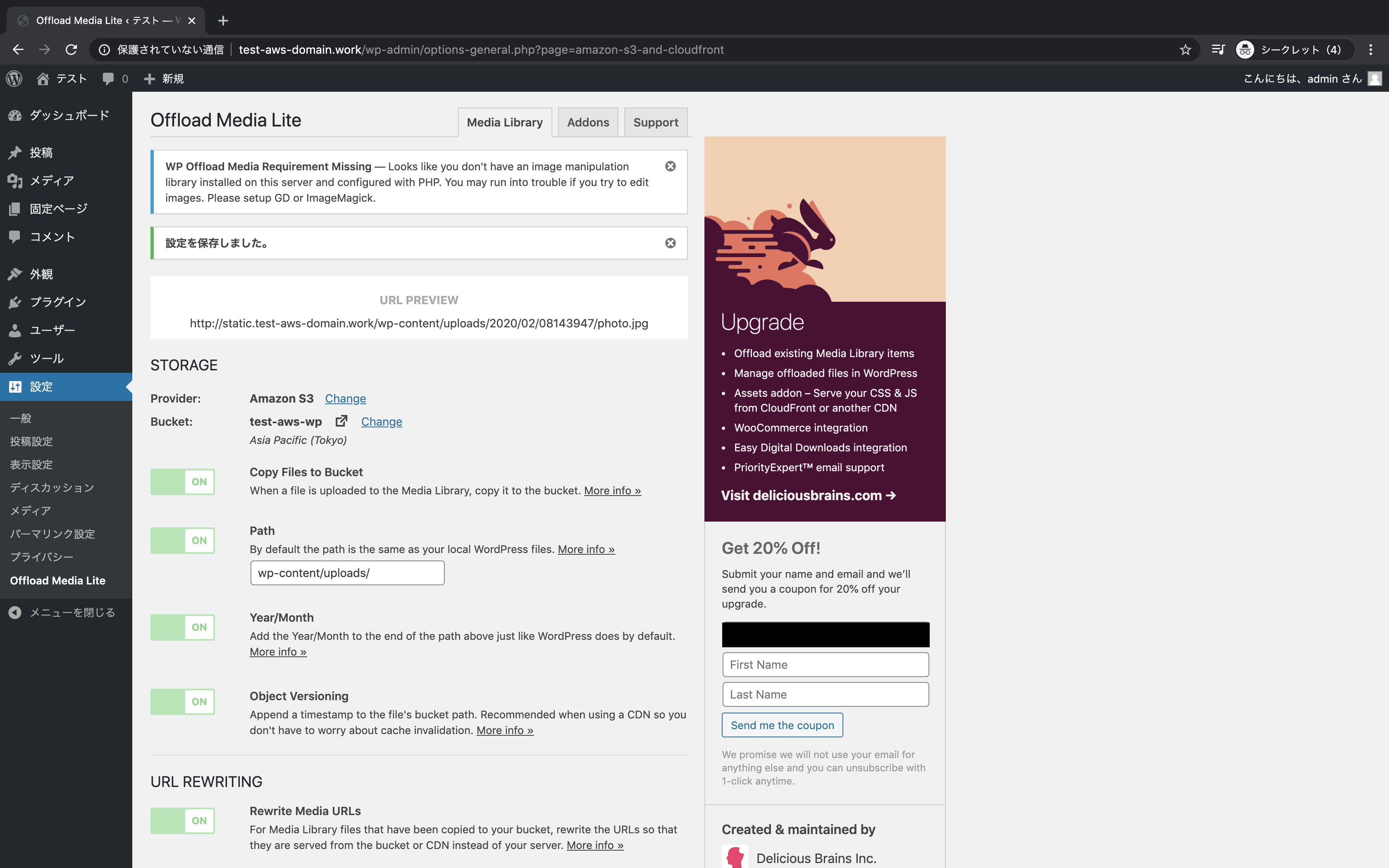

設定が保存されていることを確認
スクリーンショット 2020-02-02 21.16.14.png

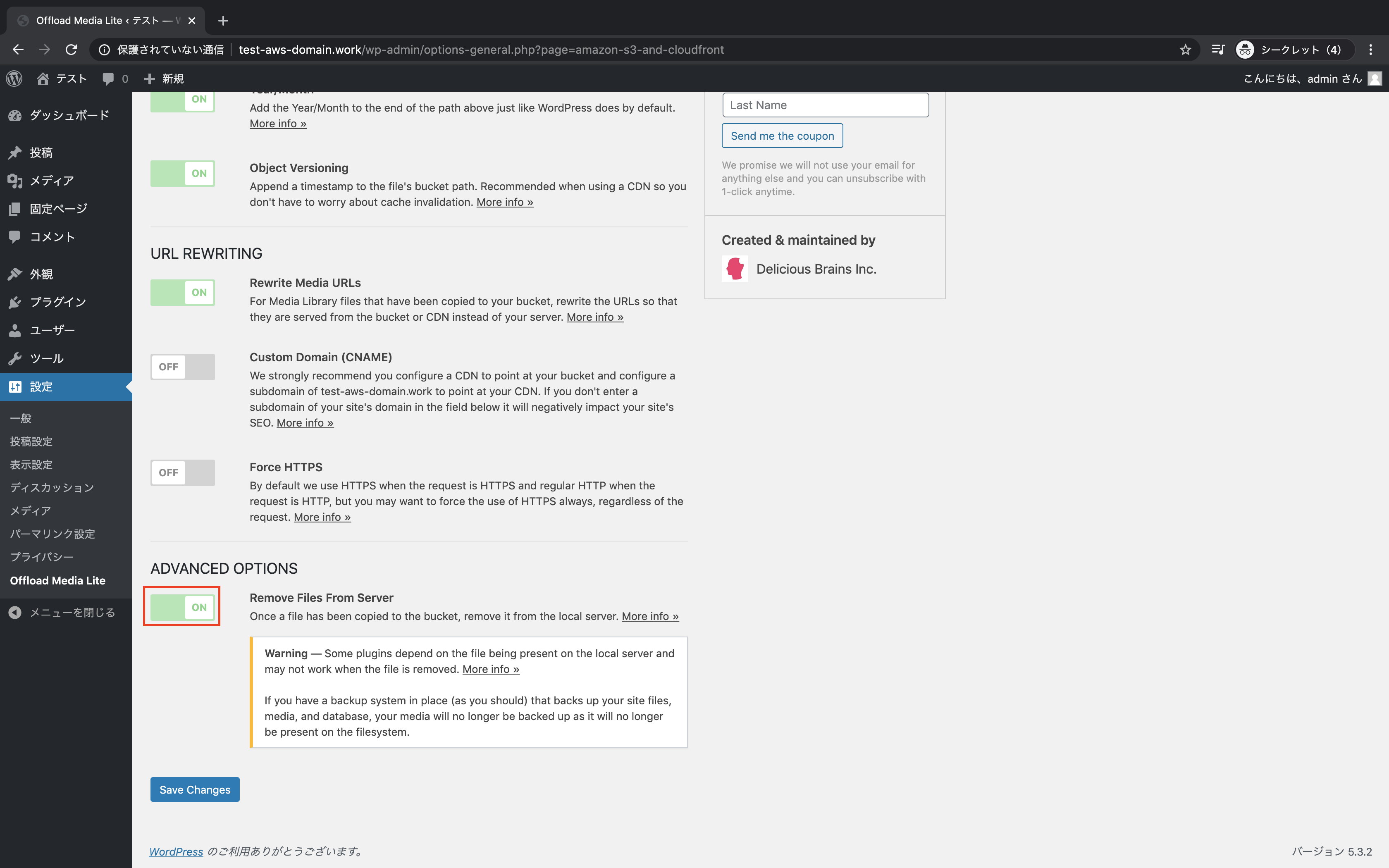

「Remove Files From Server」をONに変更し、「Save Changes」をクリック
スクリーンショット 2020-02-02 21.17.56.png

画像のアップロード

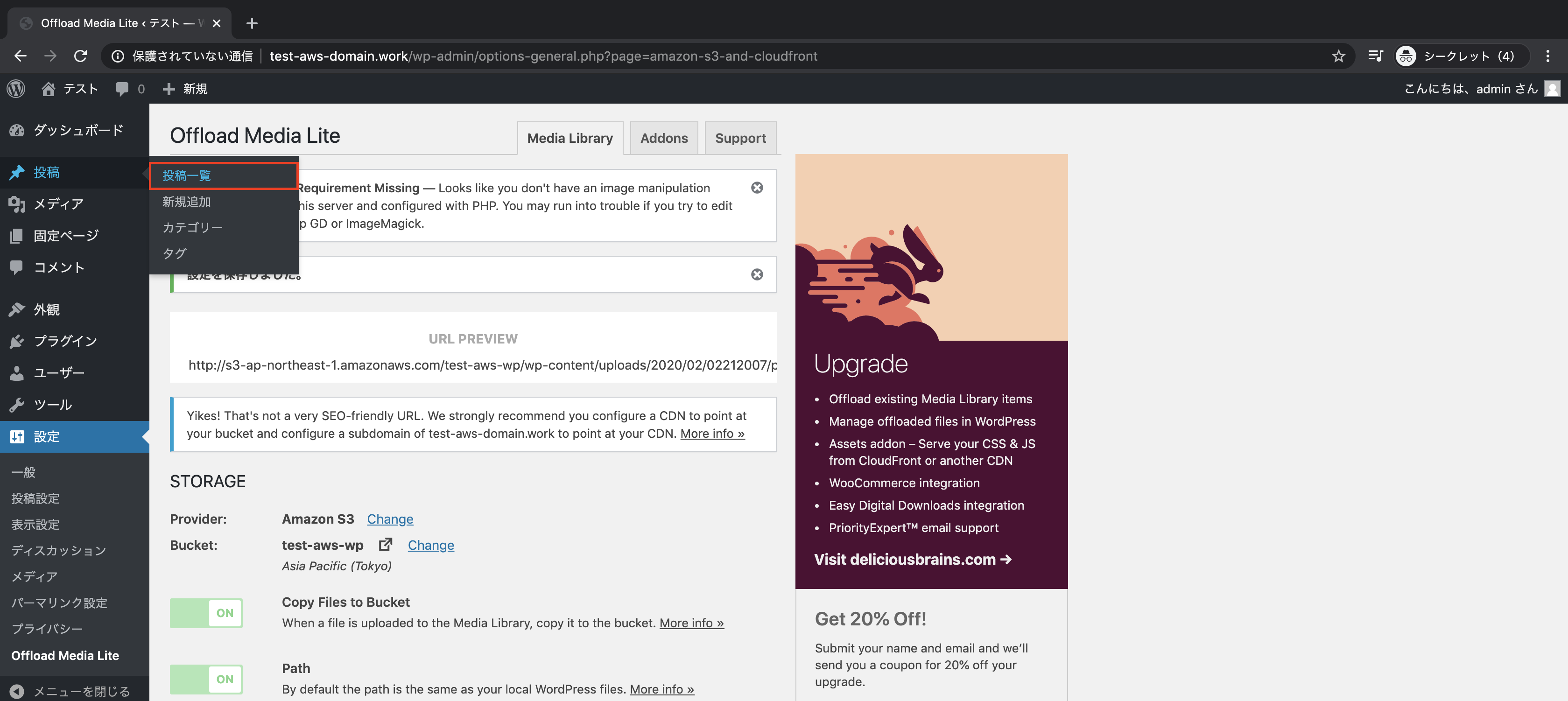

投稿 → 投稿一覧をクリック
スクリーンショット 2020-02-02 21.26.43.png

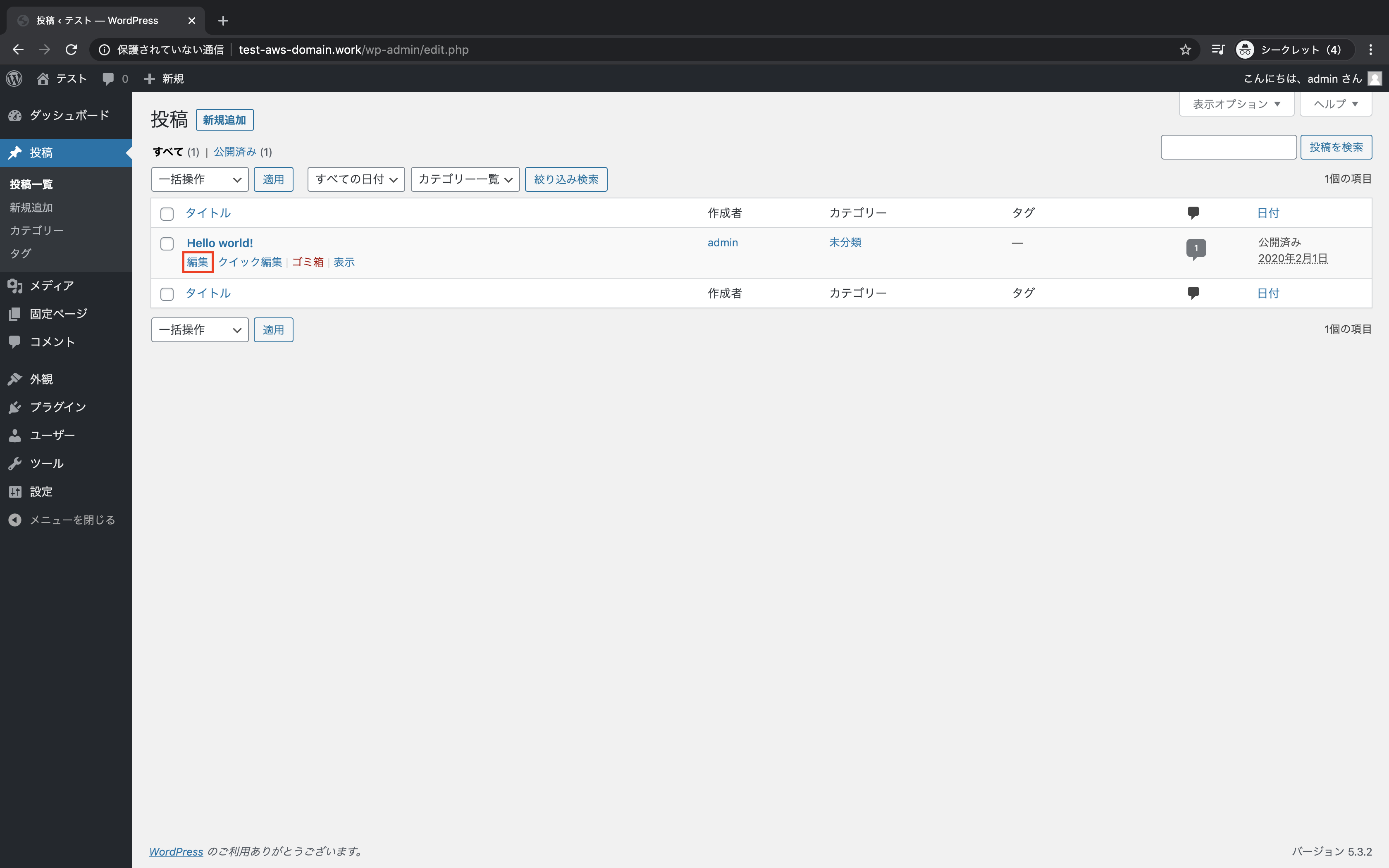

「編集」をクリック
スクリーンショット 2020-02-02 21.28.00.png

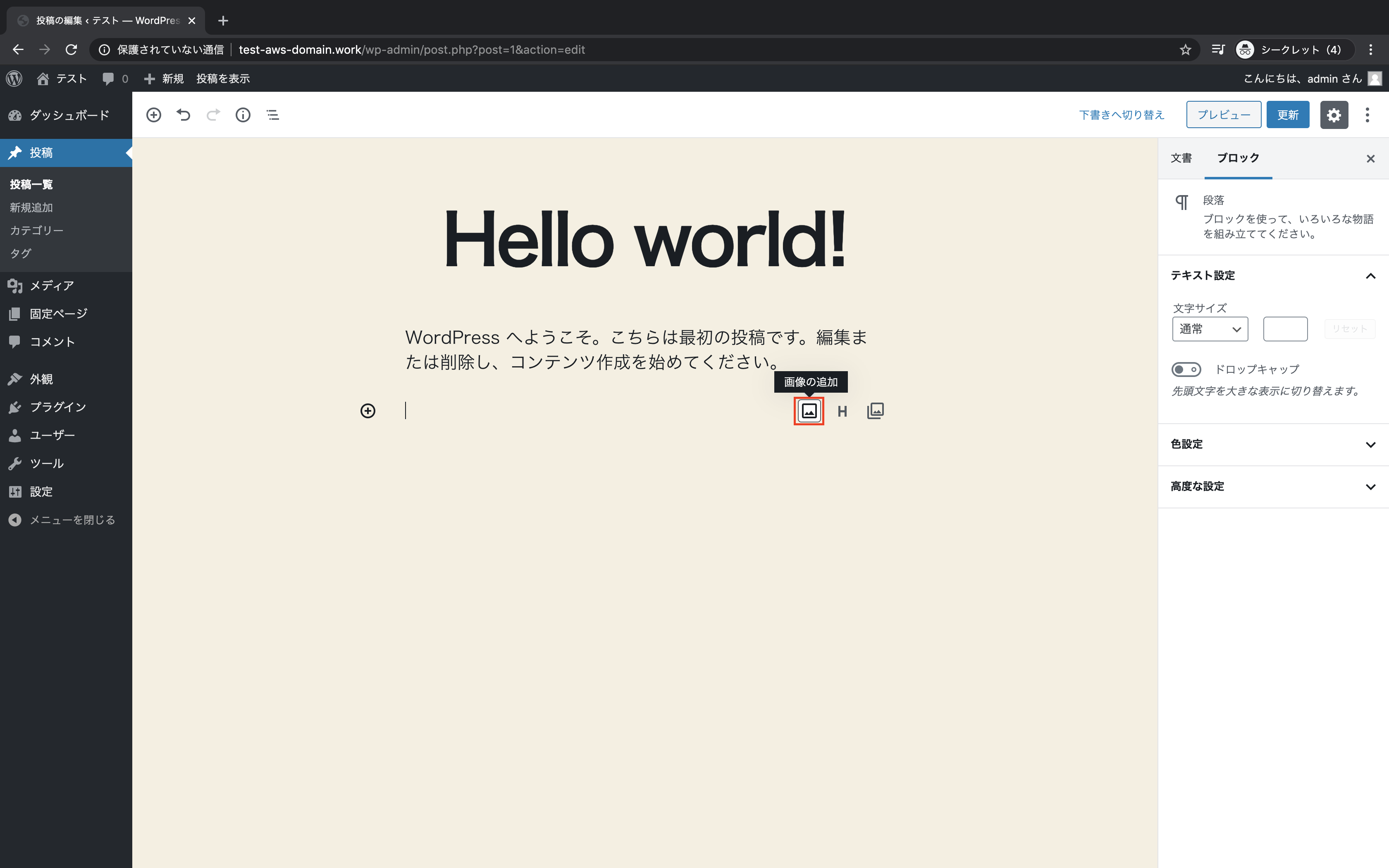

「画像の追加」をクリック
スクリーンショット 2020-02-02 21.30.27.png

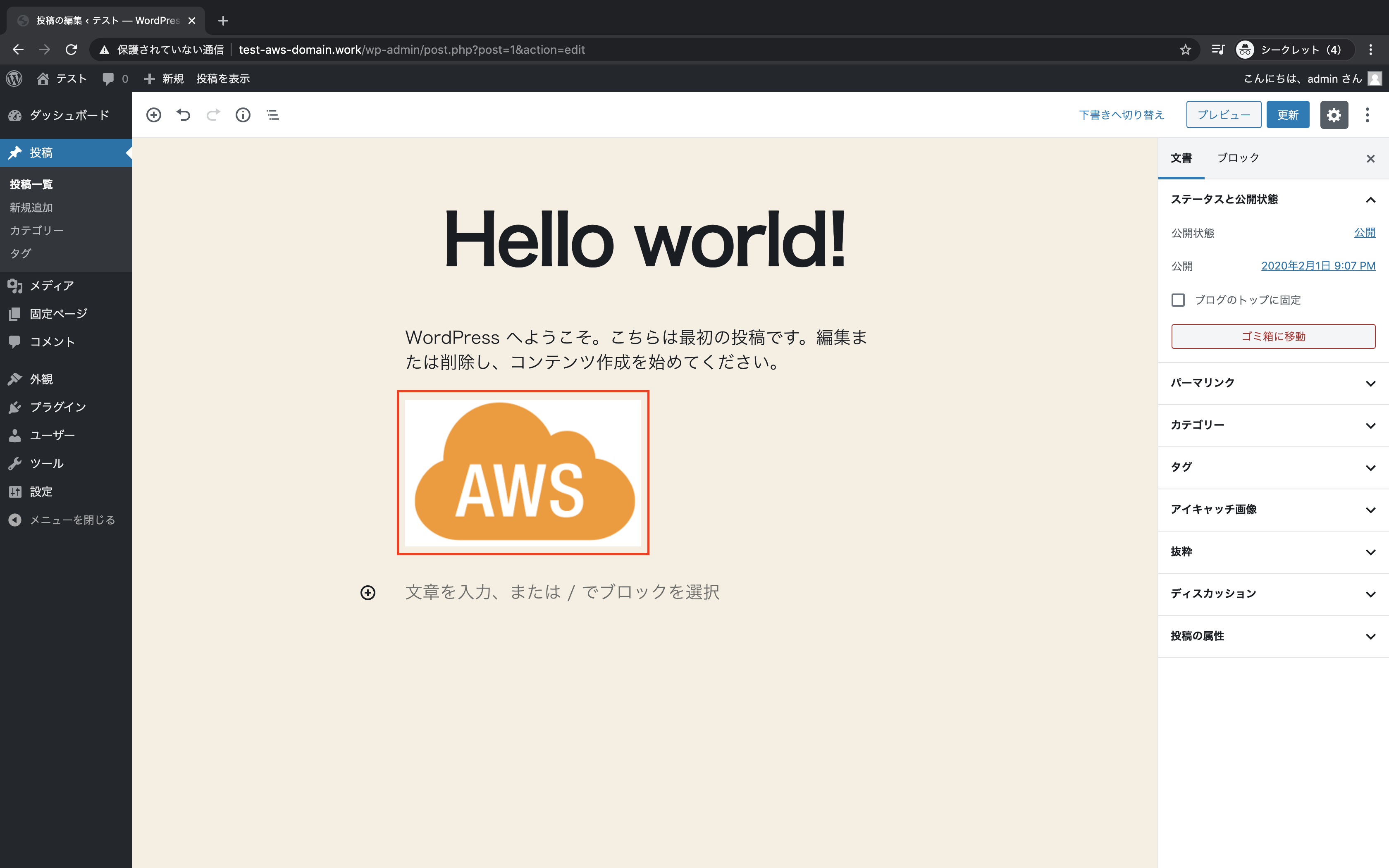

画像がアップロードされていることを確認
スクリーンショット 2020-02-02 21.33.00.png

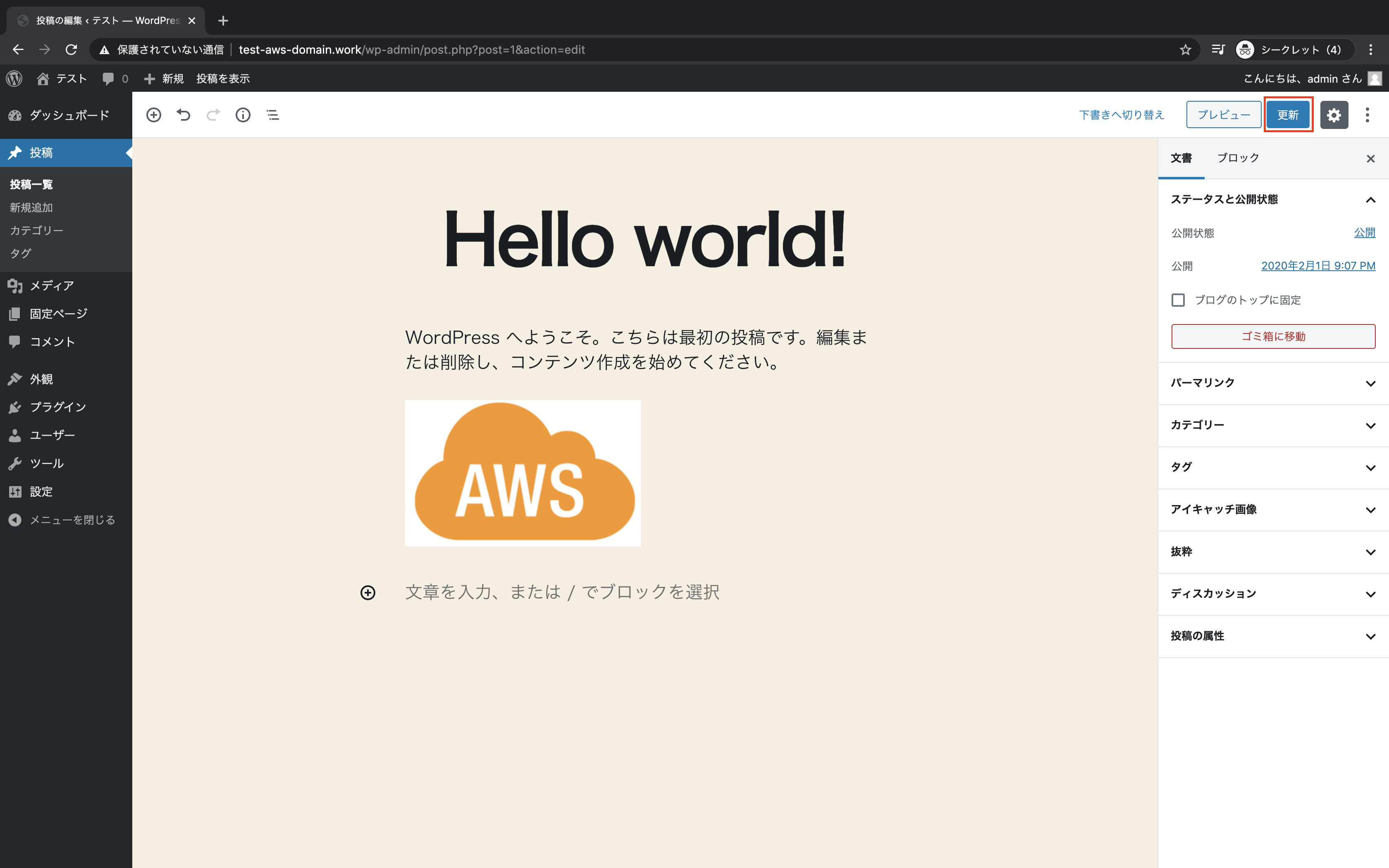

「更新」をクリック
スクリーンショット 2020-02-02 21.34.47.png

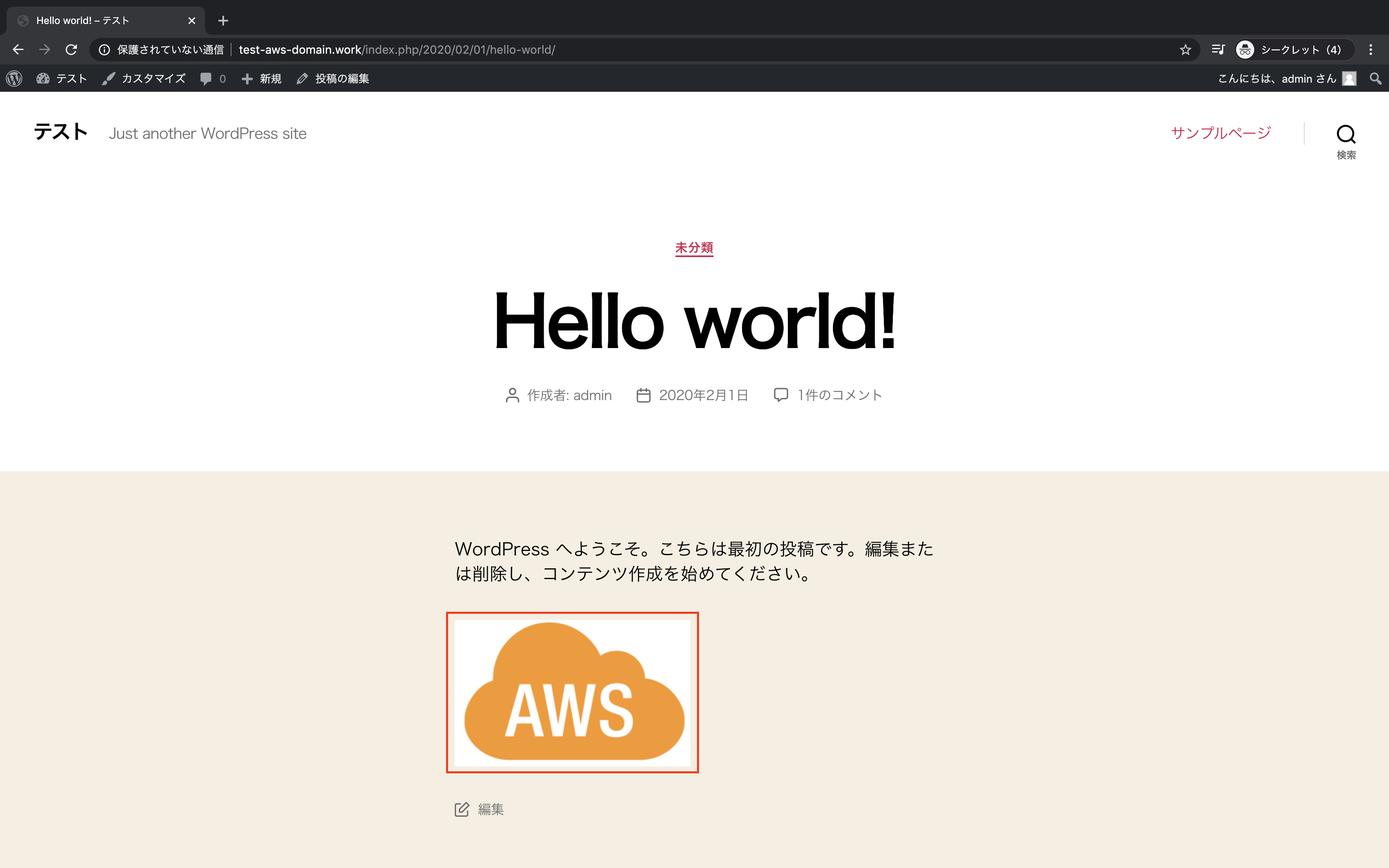

WordPressのページに画像が表示されていることを確認
スクリーンショット 2020-02-02 21.36.24.png

AWSコンソールからS3を検索し、クリック
スクリーンショット 2020-02-02 21.39.26.png

対象のバケットをクリック

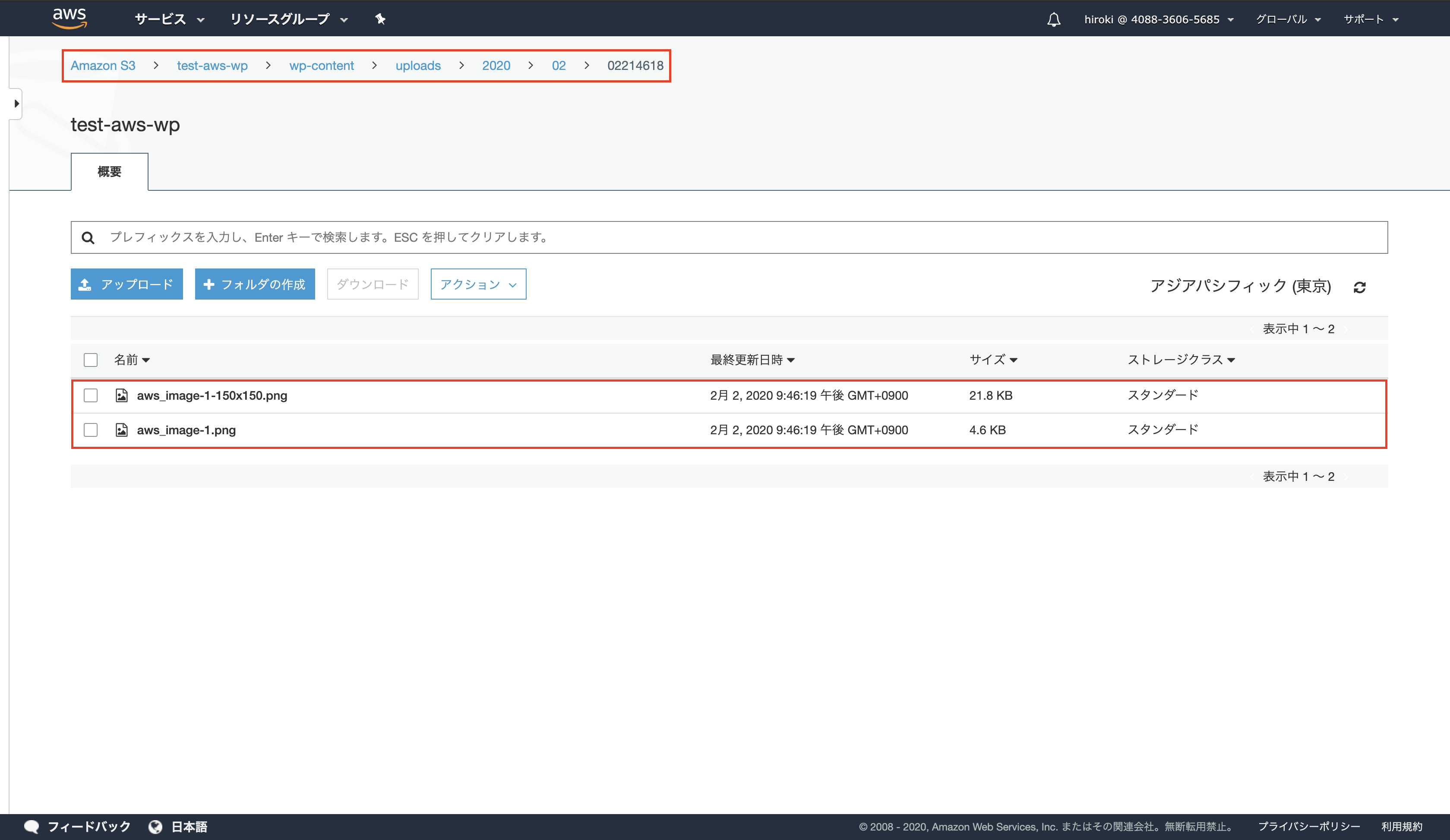

S3に画像が保存されていることを確認
スクリーンショット 2020-02-02 21.49.38.png

CloudFrontから配信

ディストリビューションの作成

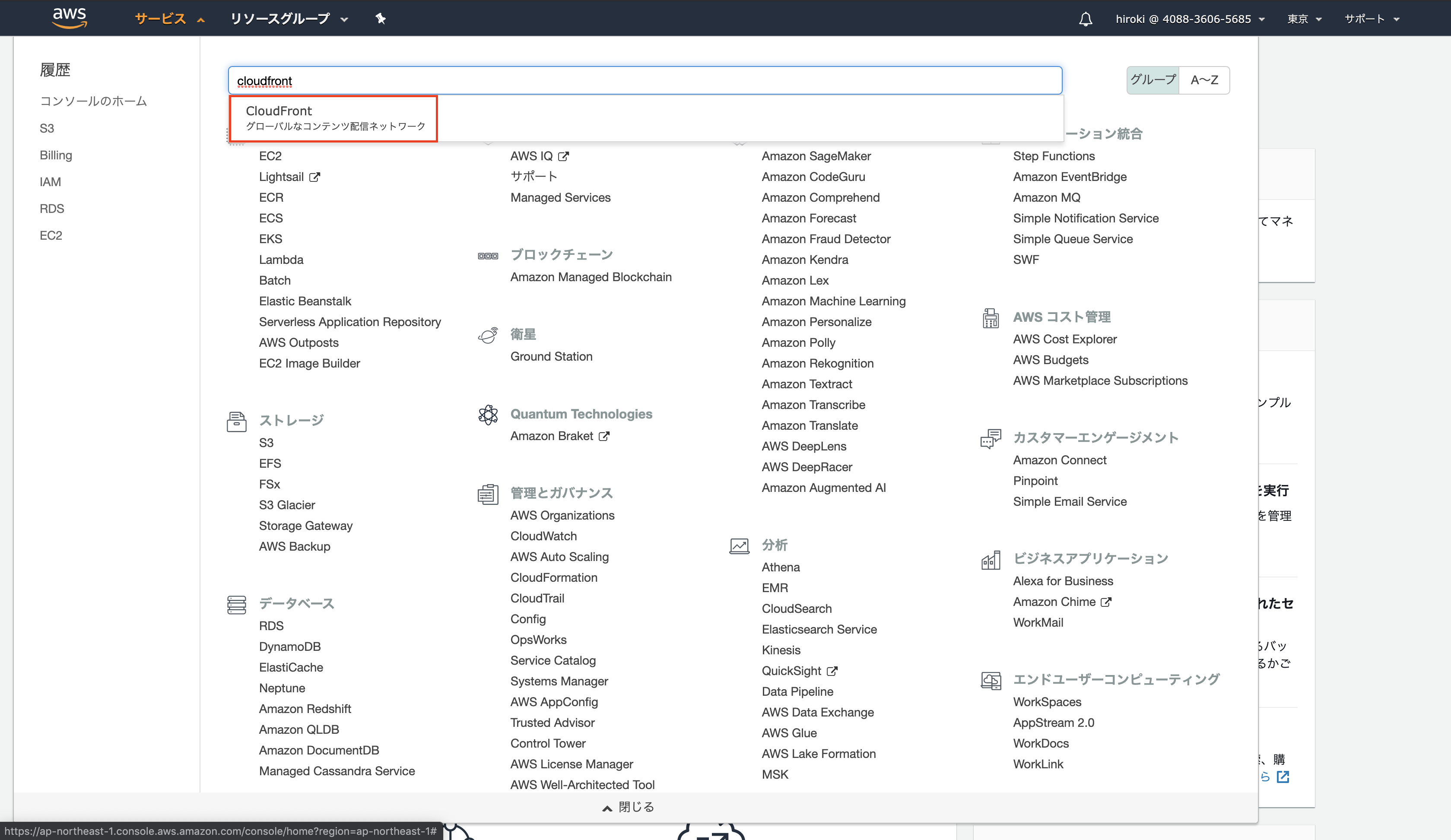

AWSコンソールからCloudFrontを検索し、クリック
スクリーンショット 2020-02-08 10.24.13.png

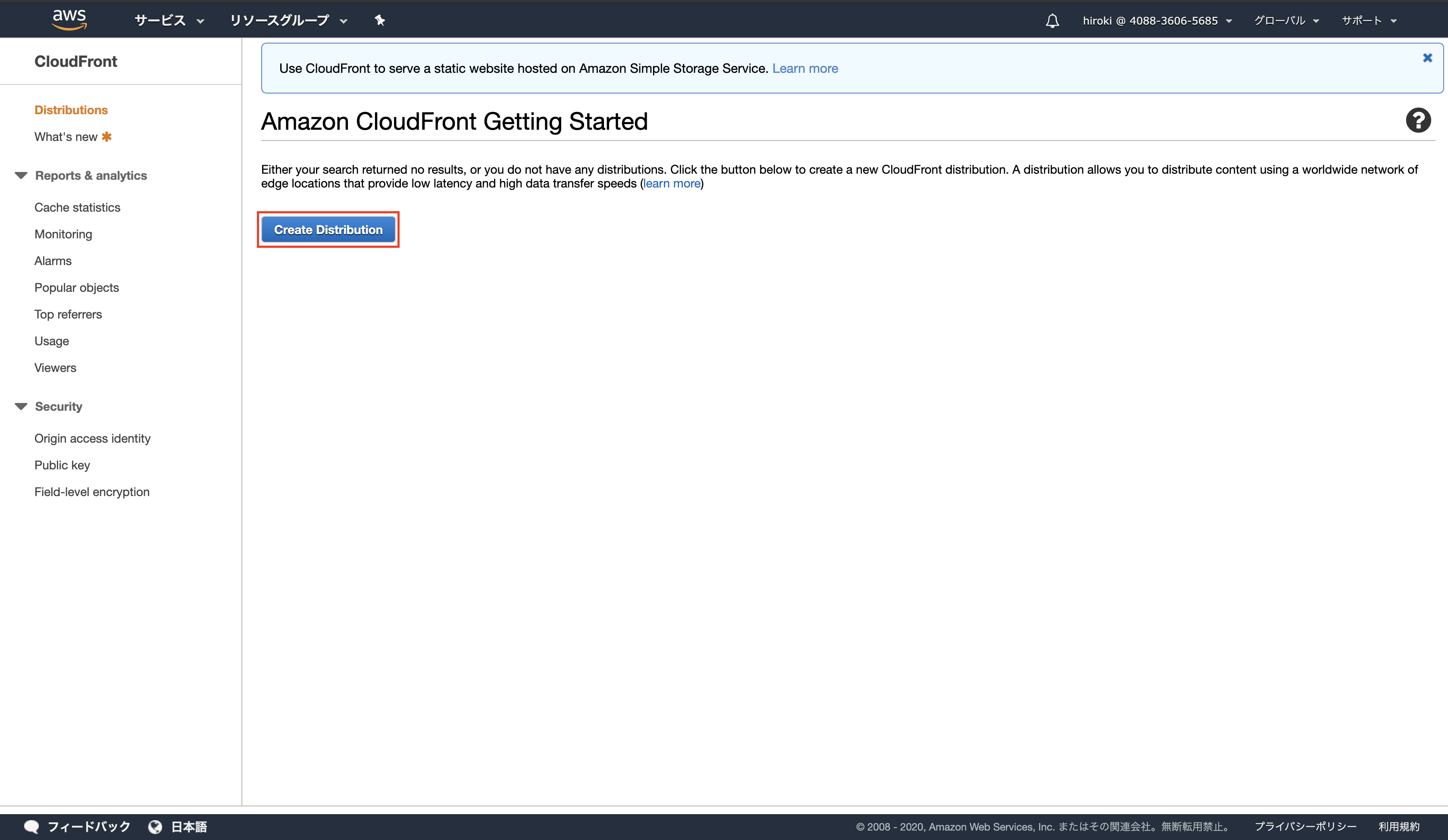

「Create Distribution」をクリック
スクリーンショット 2020-02-08 10.25.56.png

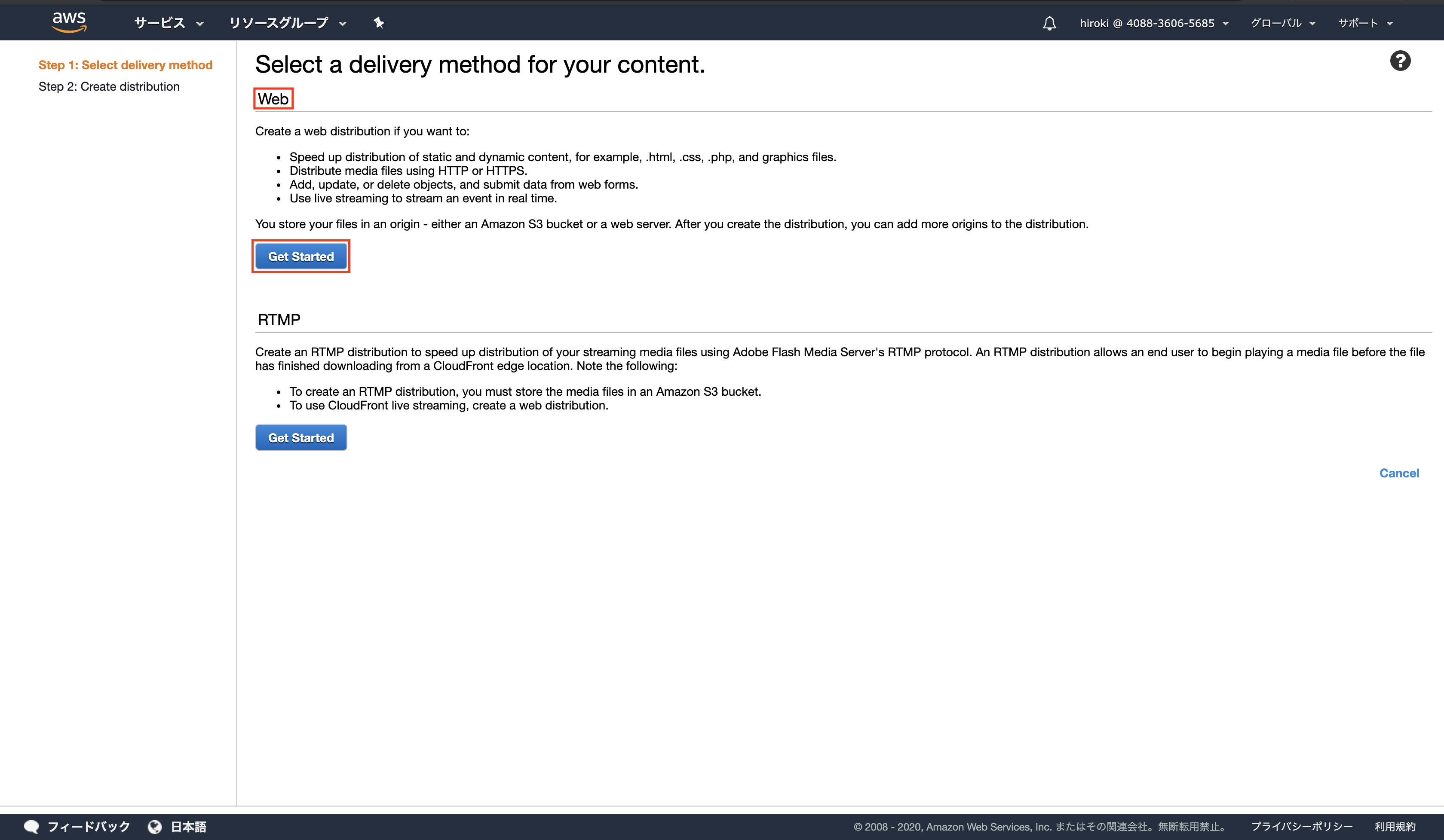

WEBの「Get Started」をクリック
スクリーンショット 2020-02-08 10.33.42.png

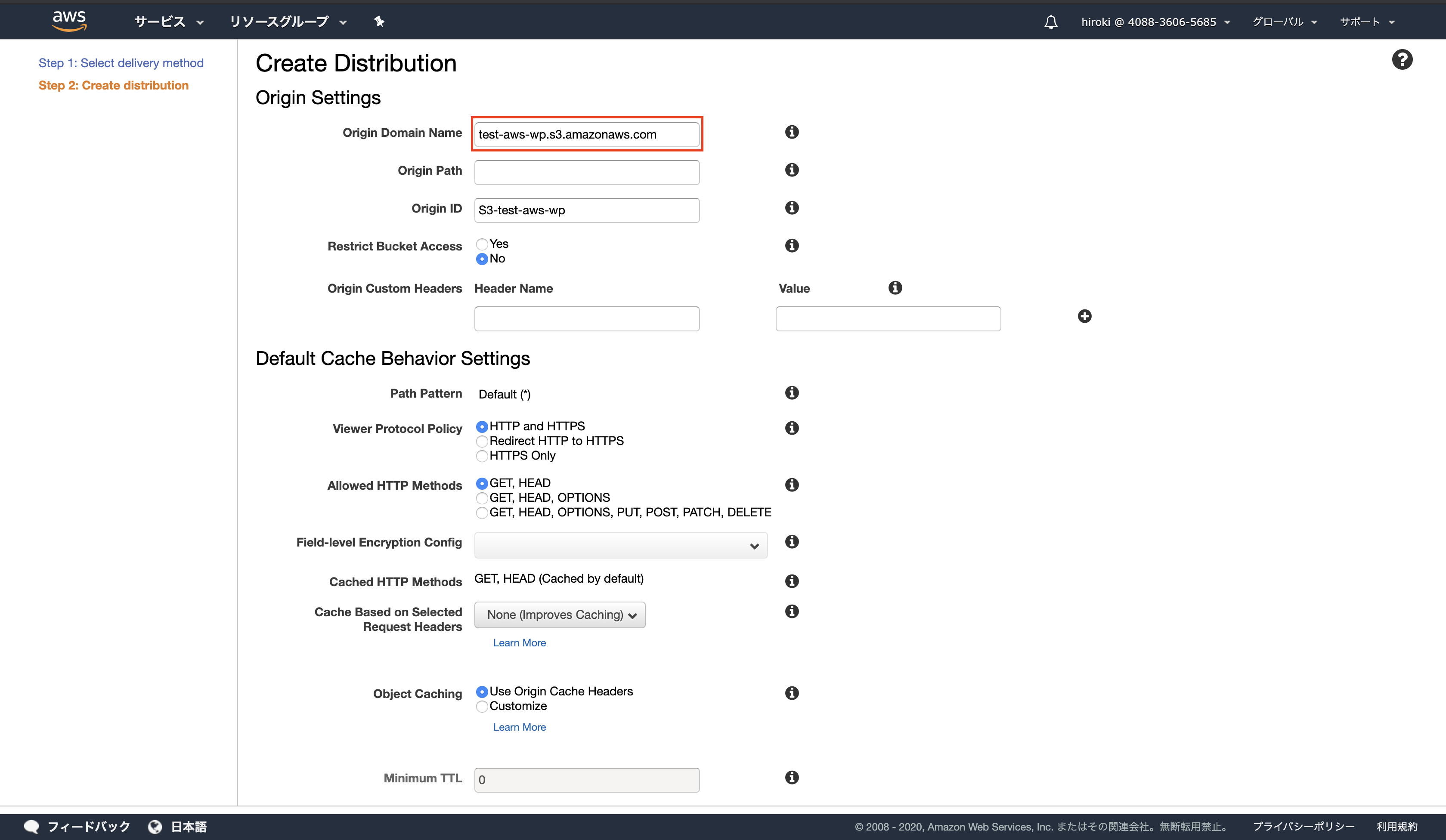

Origin Domain Nameを指定し、「Create Distribution」をクリック
Origin Domain Name:作成したS3
Restrict Bucket Access:CloudFrontのみアクセスする(S3にはアクセスしない)
スクリーンショット 2020-02-08 11.20.57.png
スクリーンショット 2020-02-08 11.21.59.png
スクリーンショット 2020-02-08 11.22.16.png

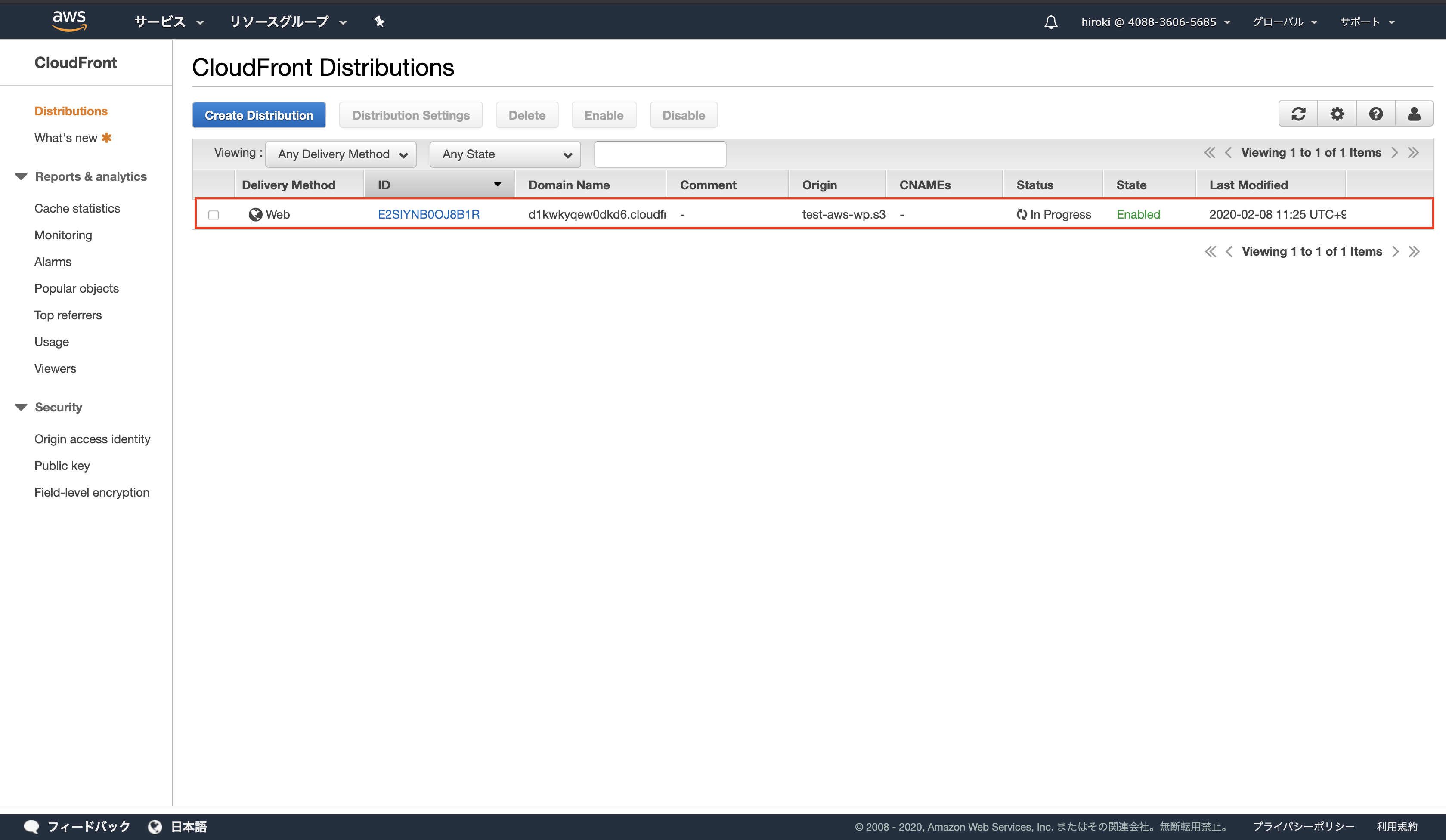

ディストリビューションが作成されていることを確認
スクリーンショット 2020-02-08 11.26.39.png

独自ドメインから配信

SSLサーバー証明書の発行

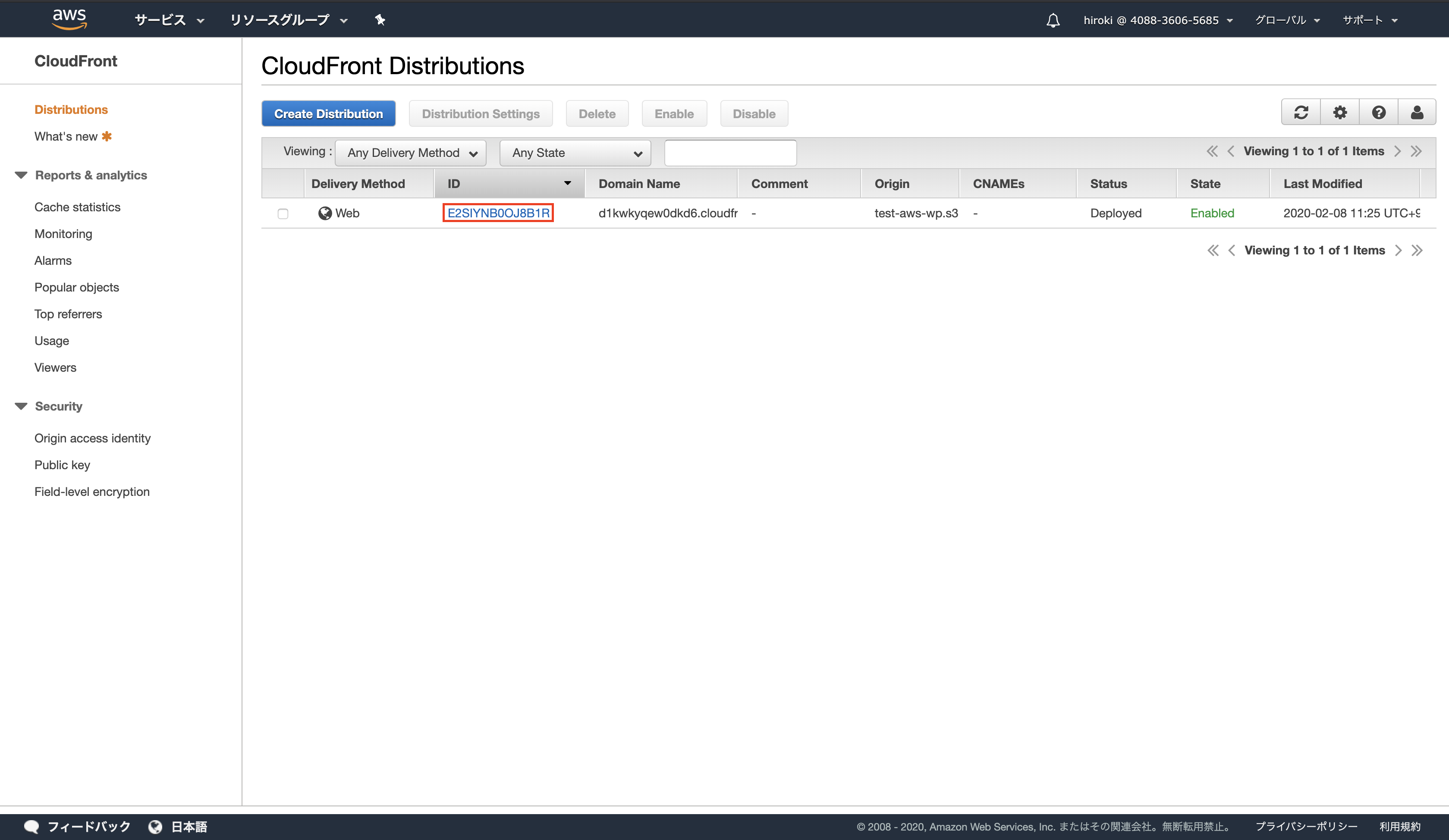

ディストリビューションのIDをクリック
スクリーンショット 2020-02-08 11.29.17.png

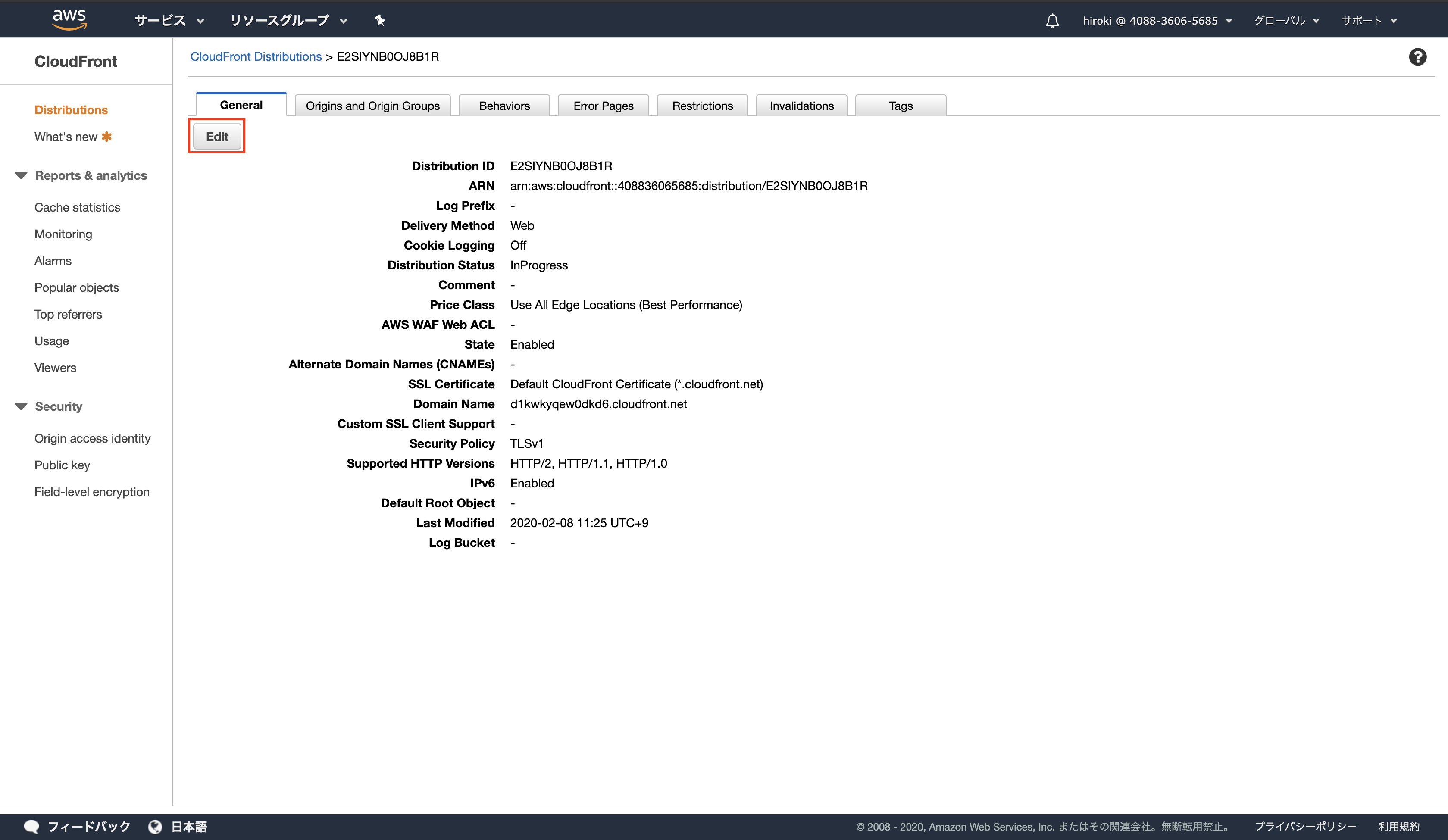

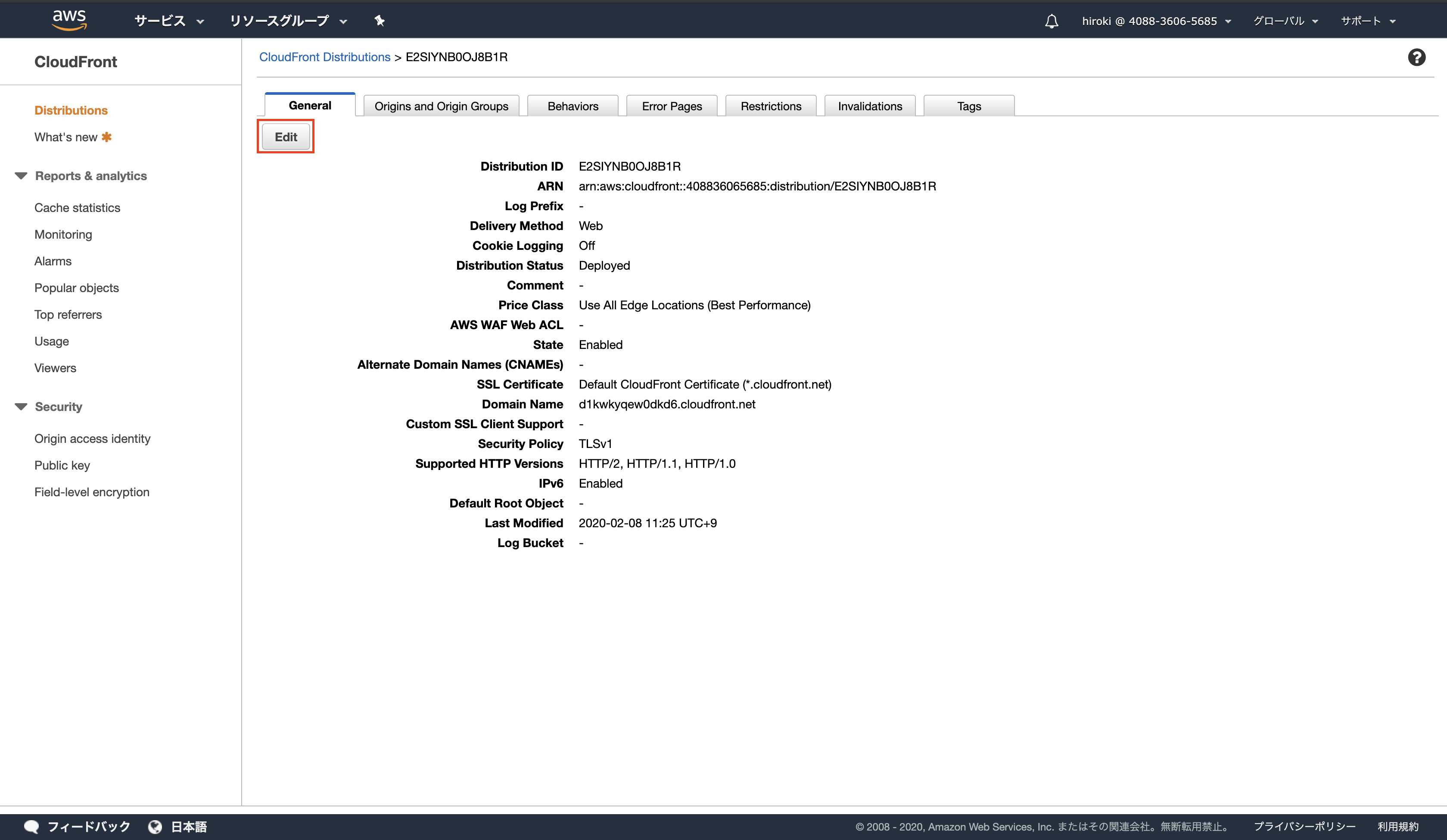

「Edit」をクリック
スクリーンショット 2020-02-08 11.30.52.png

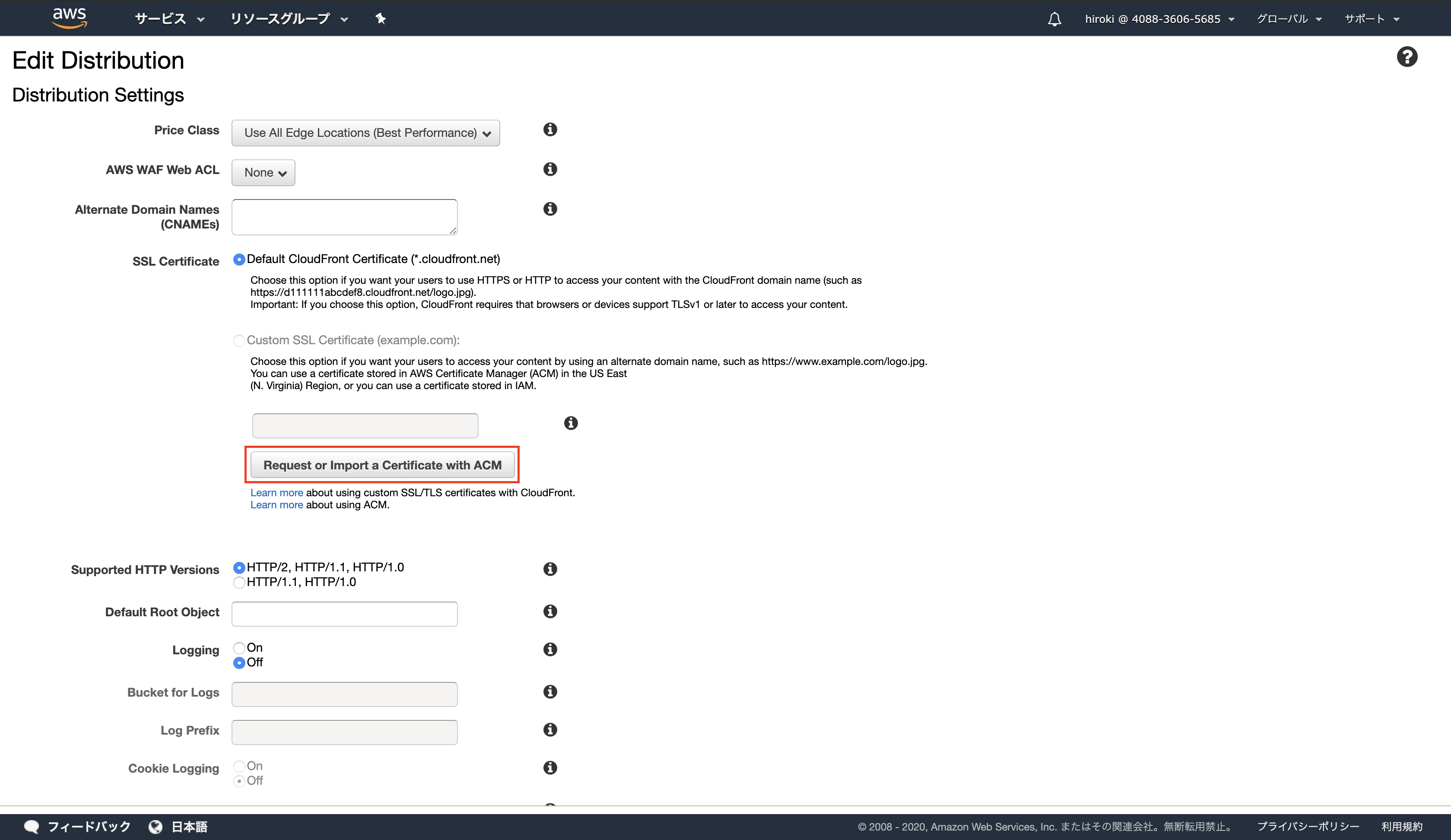

「Request or Import a Certificate with ACM」をクリック
スクリーンショット 2020-02-08 11.44.42.png

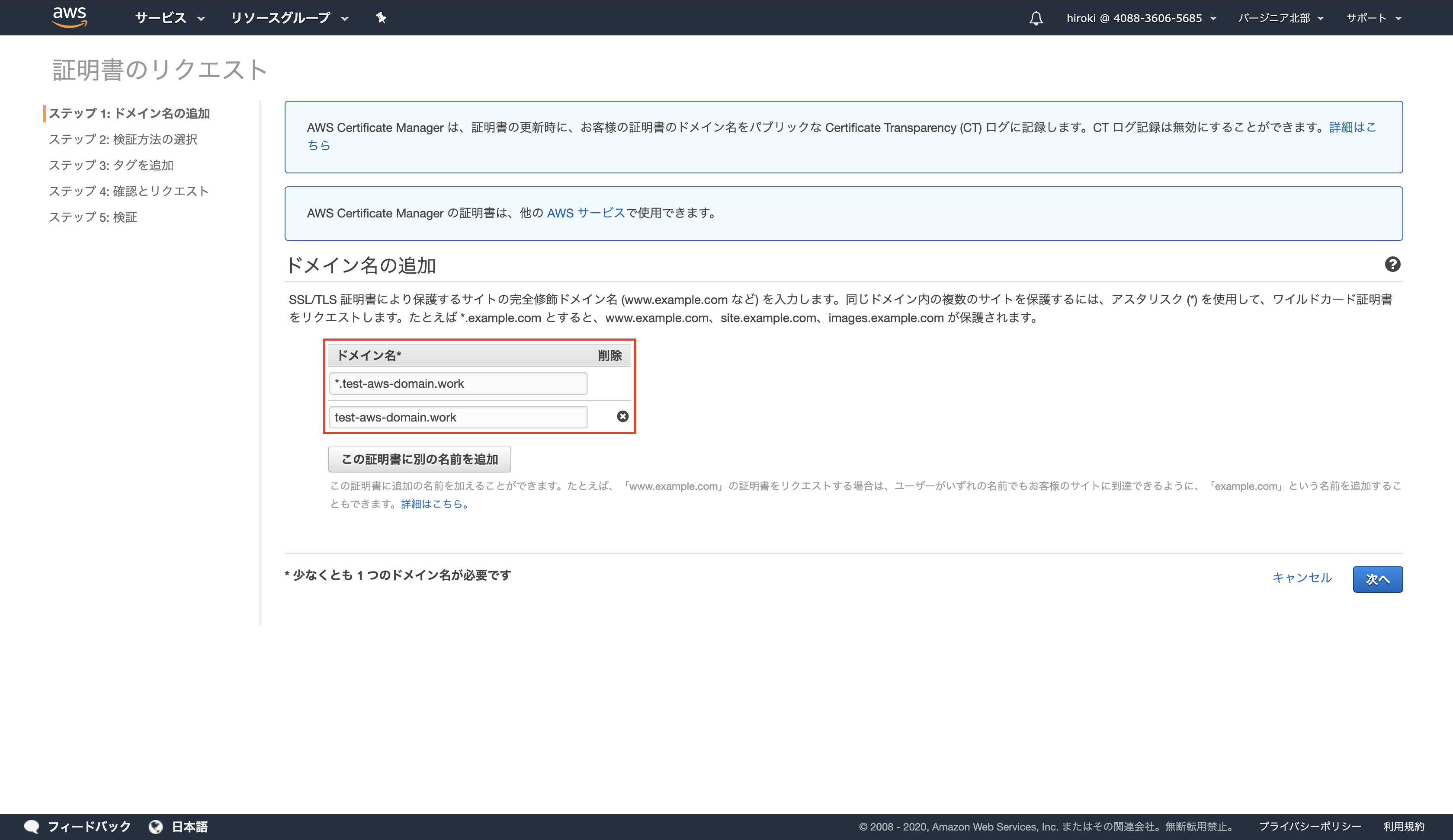

作成したドメイン名を追加し、「次へ」をクリック
(ドメイン名の前に「*.」を付与することでサブドメインに対応できる)
スクリーンショット 2020-02-08 12.12.28.png

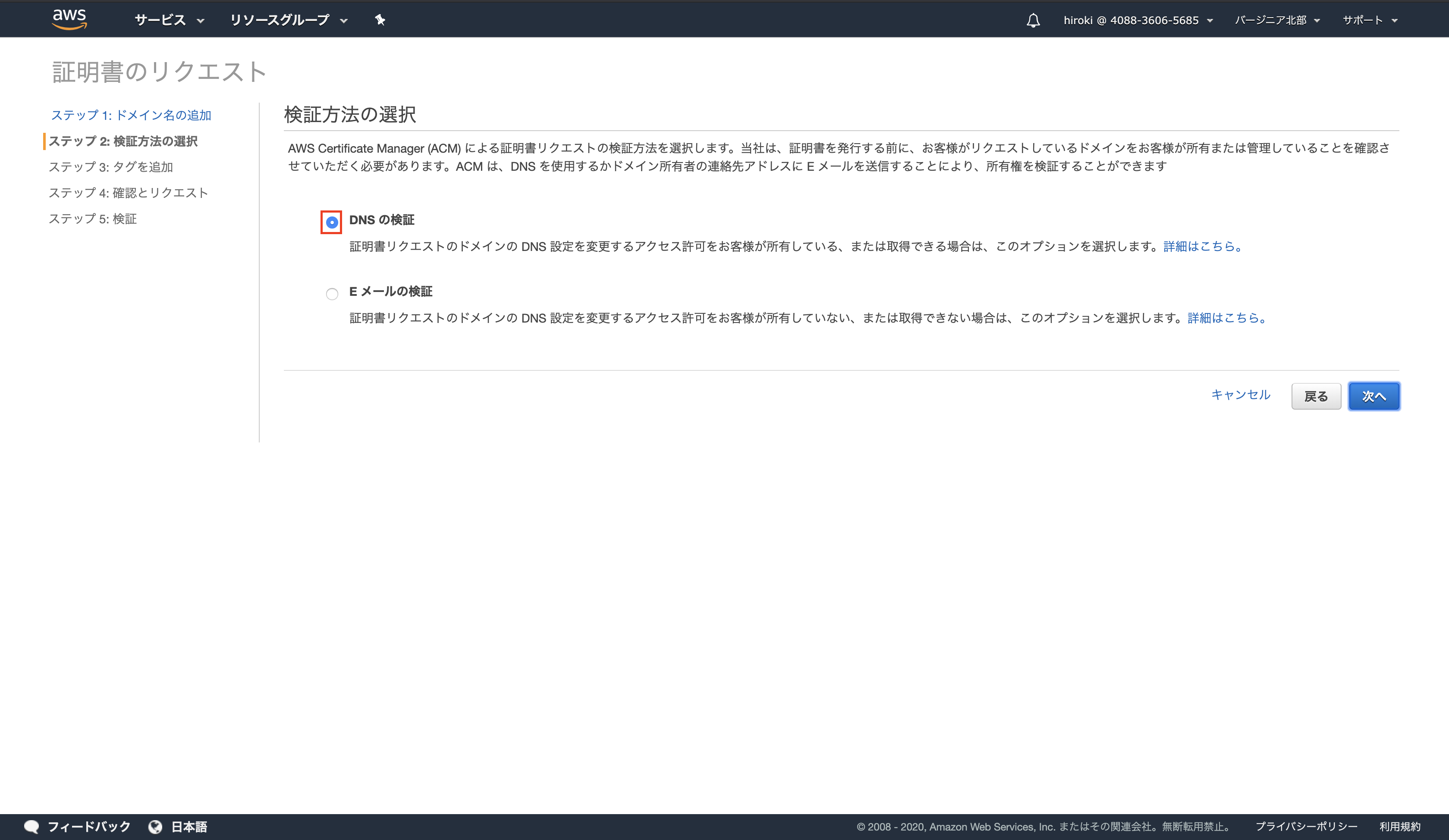

「DNSの検証」にチェックを入れ、「次へ」をクリック
スクリーンショット 2020-02-08 12.16.41.png

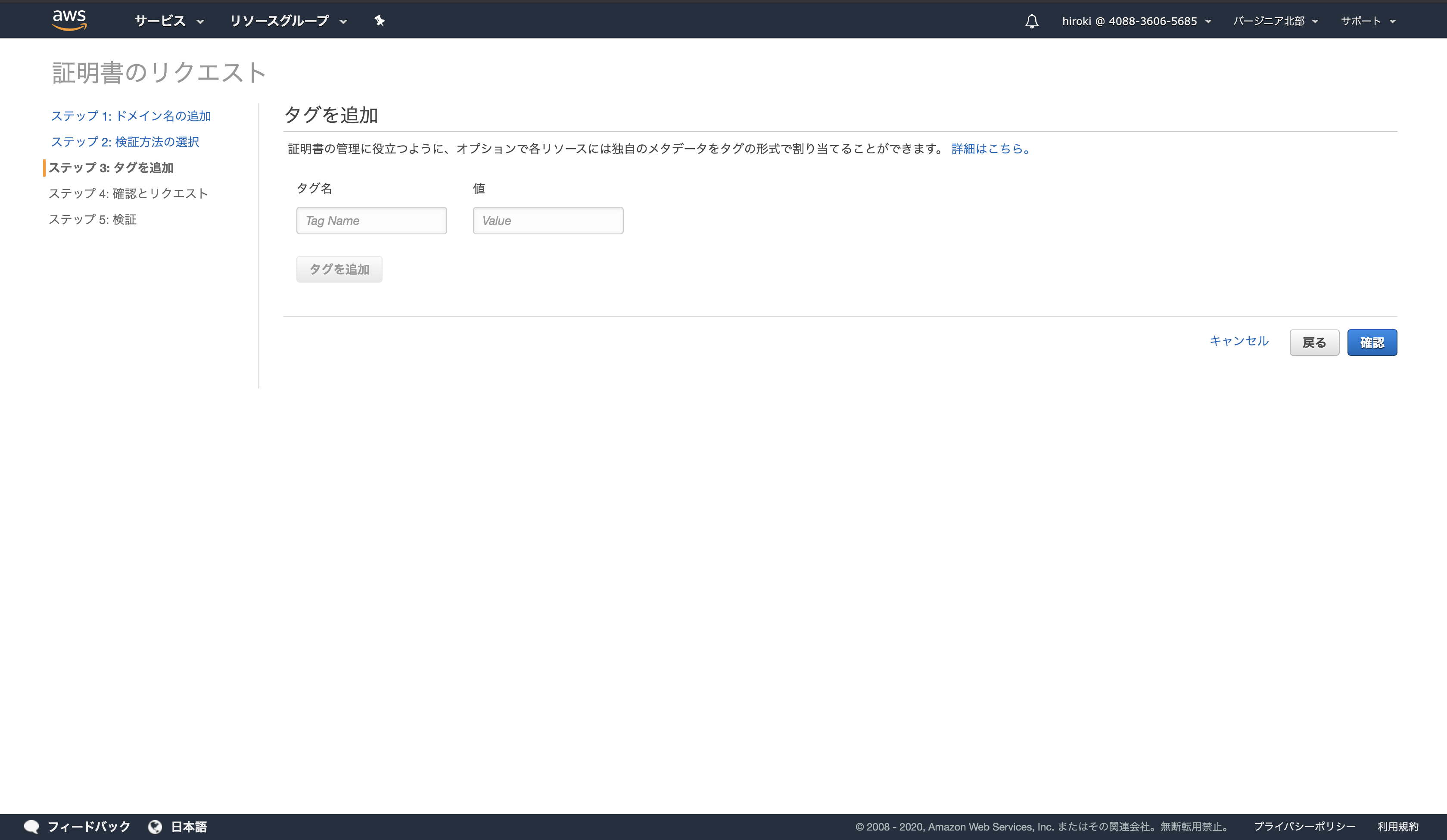

タグを任意追加し、「確認」をクリック
スクリーンショット 2020-02-08 12.26.04.png

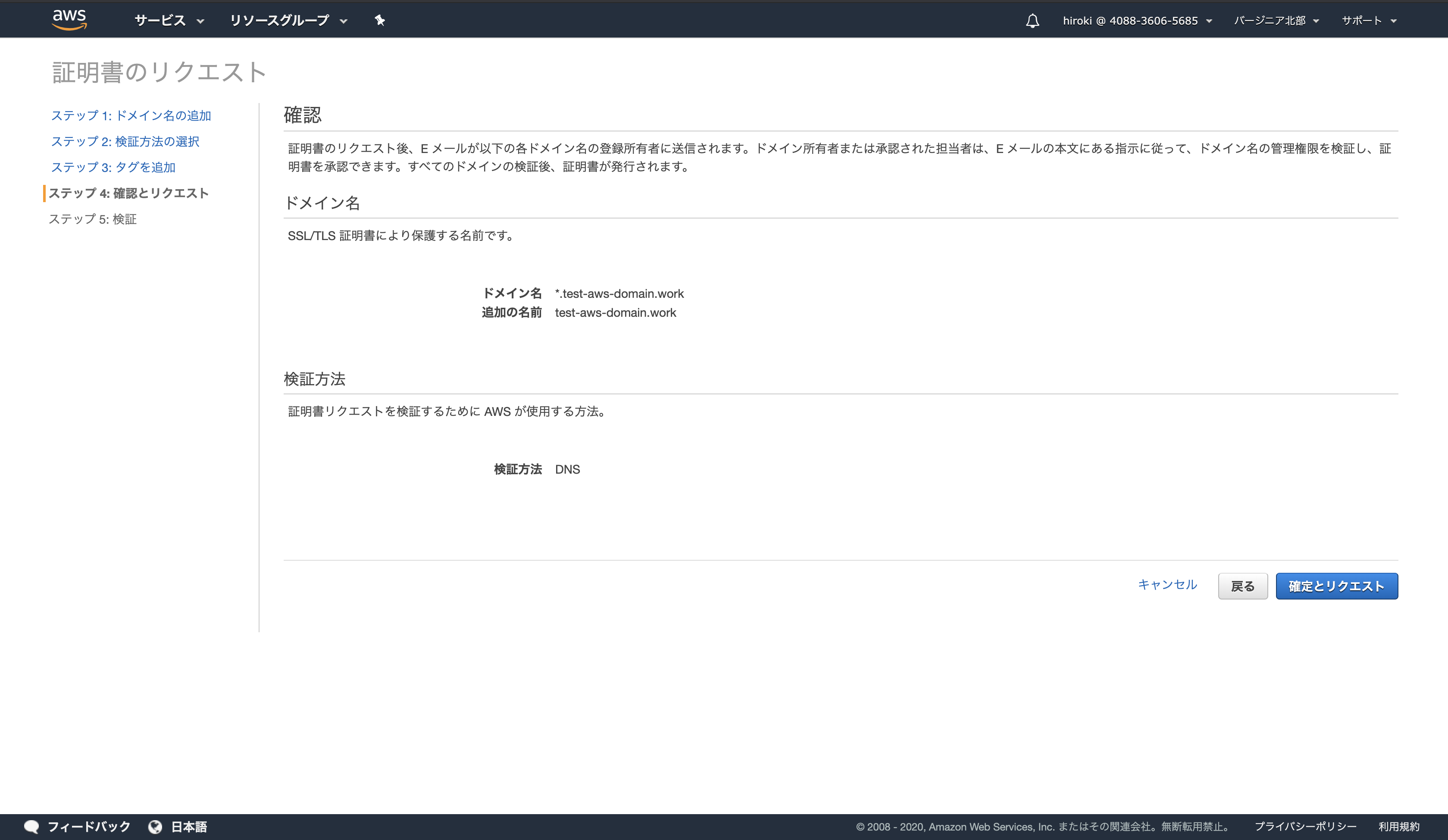

設定内容を確認し、「確定とリクエスト」をクリック
スクリーンショット 2020-02-08 12.28.44.png

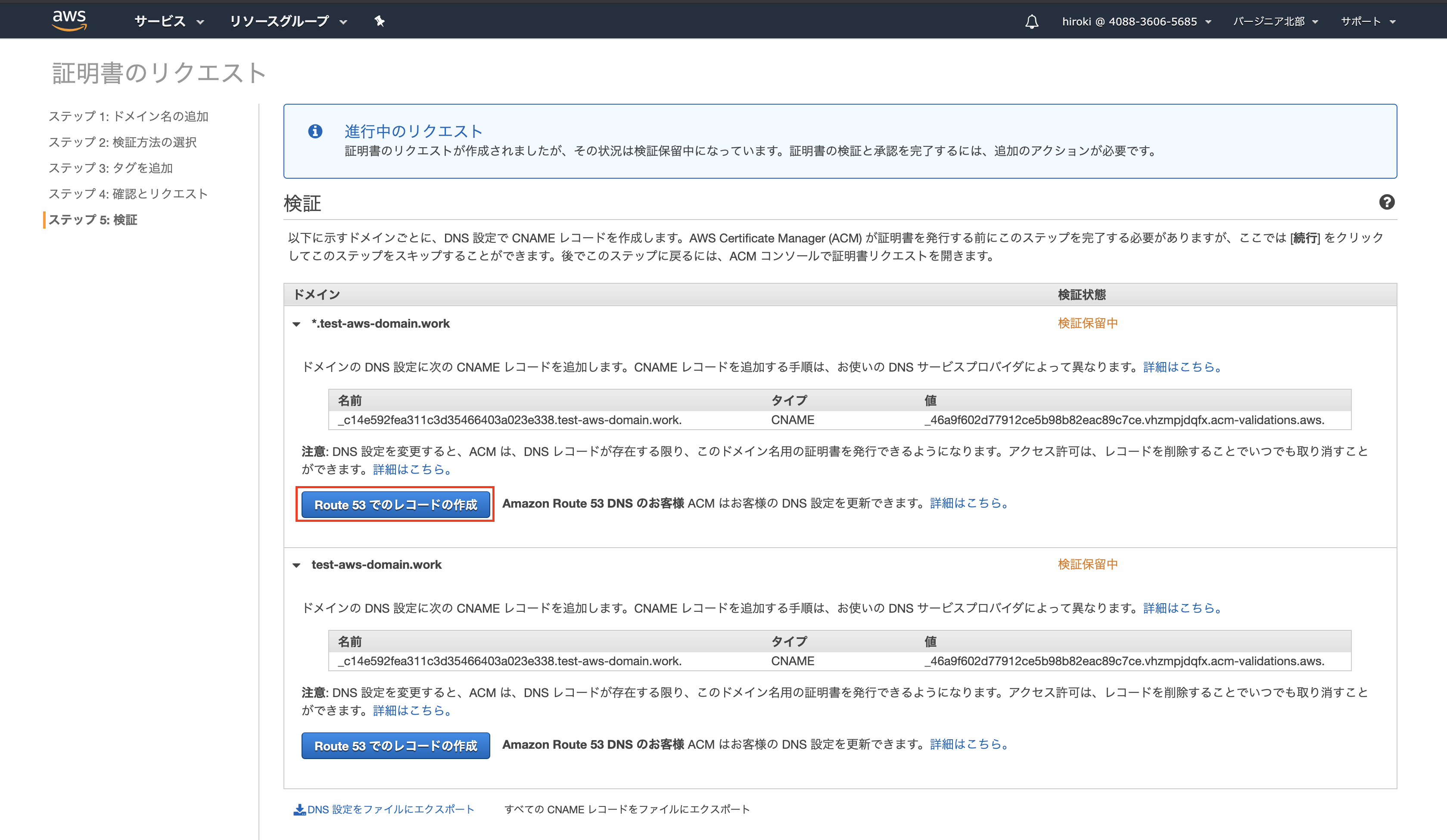

「Route 53でのレコードの作成」をクリック
スクリーンショット 2020-02-08 12.31.57.png

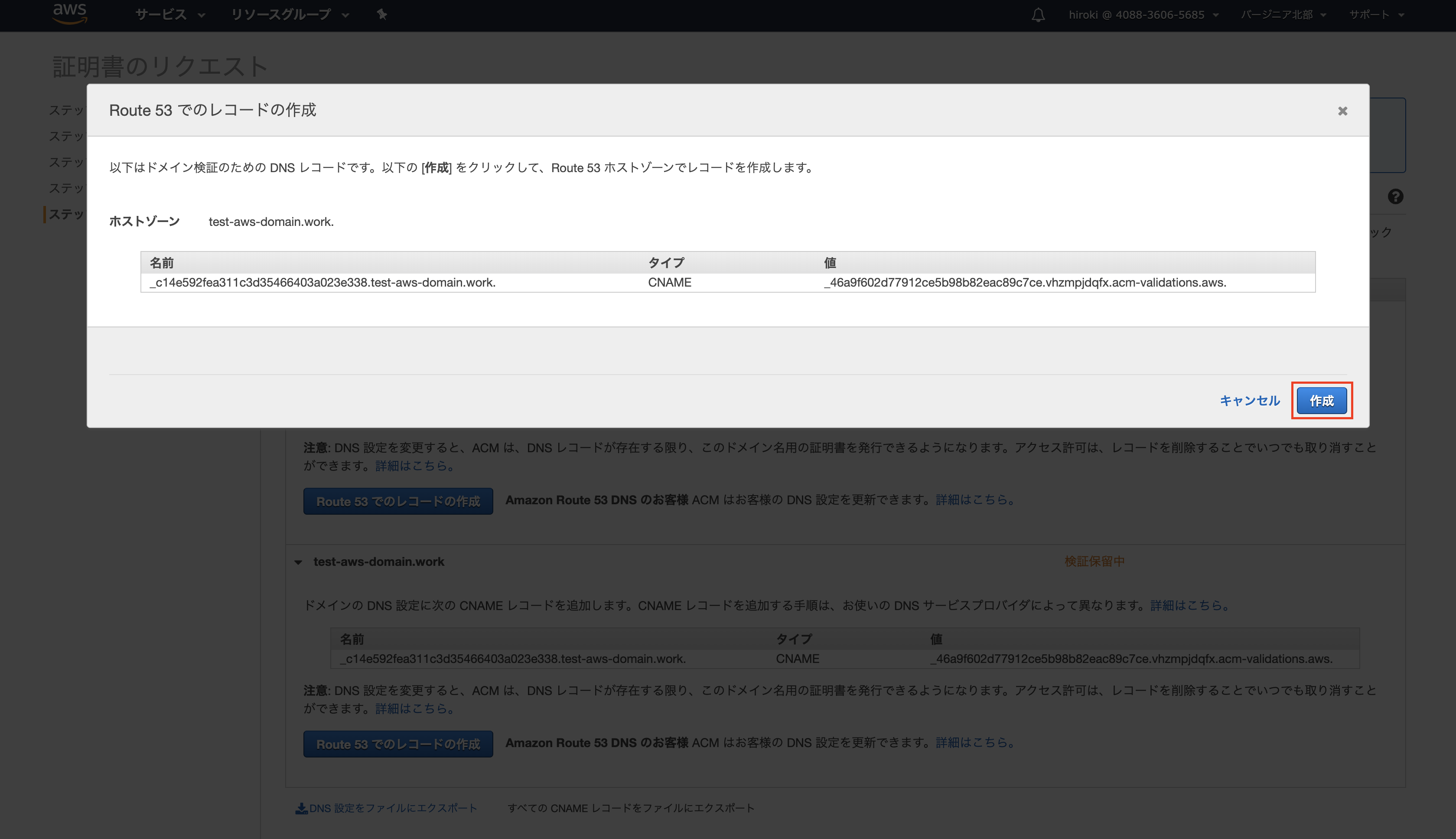

「作成」をクリック
スクリーンショット 2020-02-08 12.33.43.png

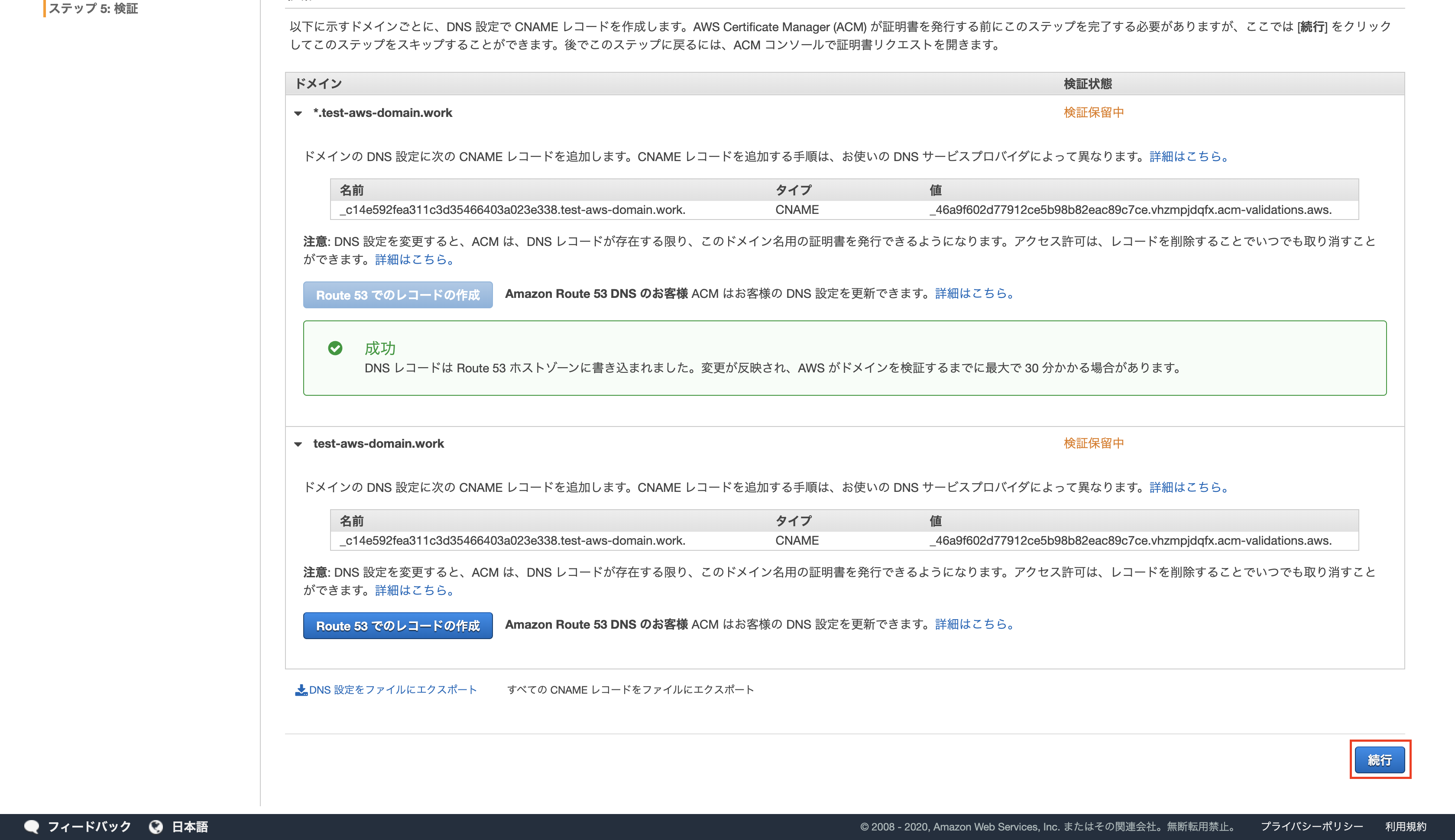

適用したドメイン全てのレコードを作成したら、「続行」をクリック
(レコードの名前が同じ場合、レコードの作成は1つで良い)
スクリーンショット 2020-02-08 12.35.56.png

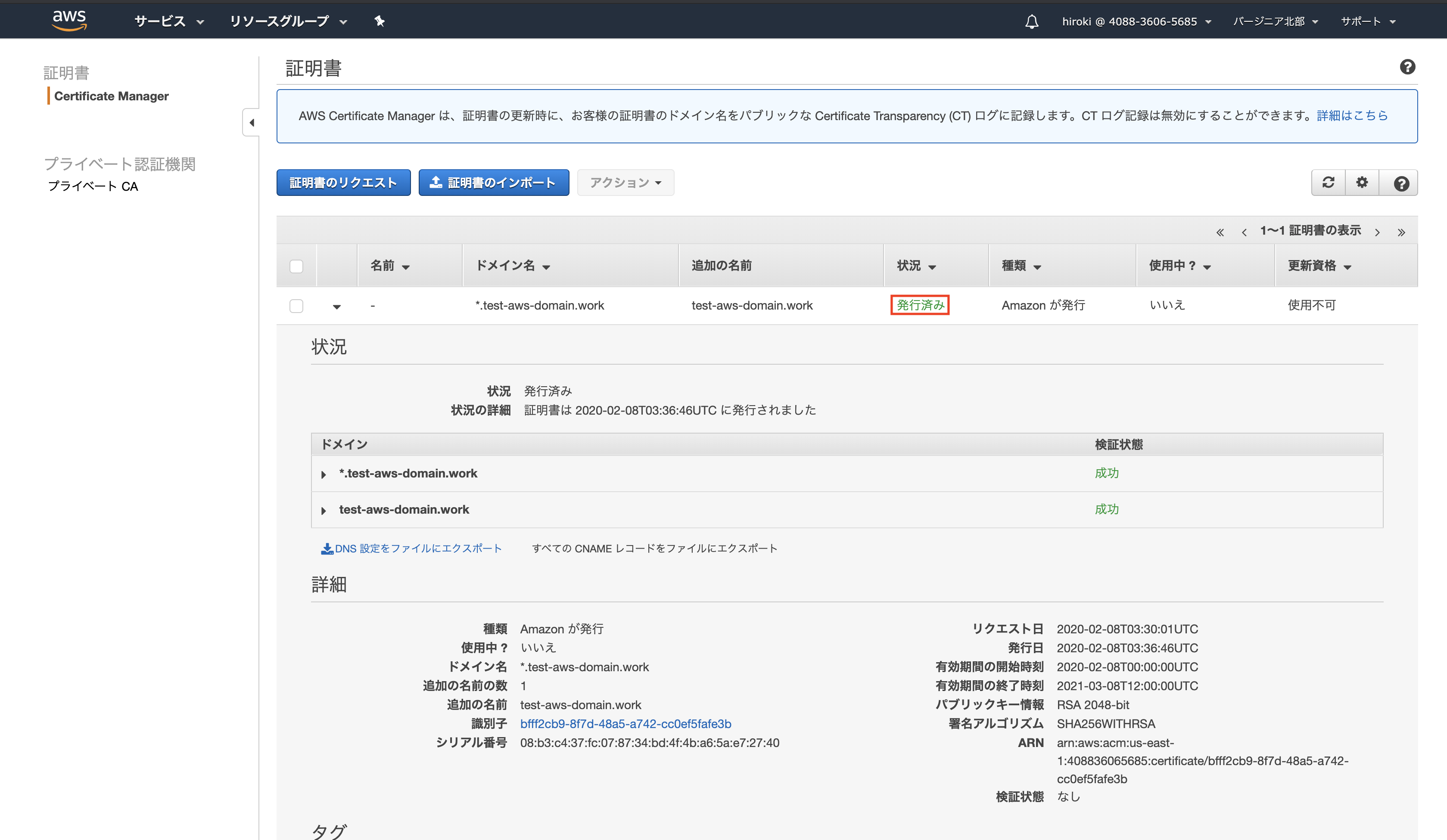

SSLサーバー証明書が発行されたことを確認
スクリーンショット 2020-02-08 12.40.33.png

独自ドメインを登録

AWSコンソールからCloudFrontを検索し、クリック
ディストリビューションのIDをクリック
「Edit」をクリック
スクリーンショット 2020-02-08 12.46.35.png
スクリーンショット 2020-02-08 12.47.13.png

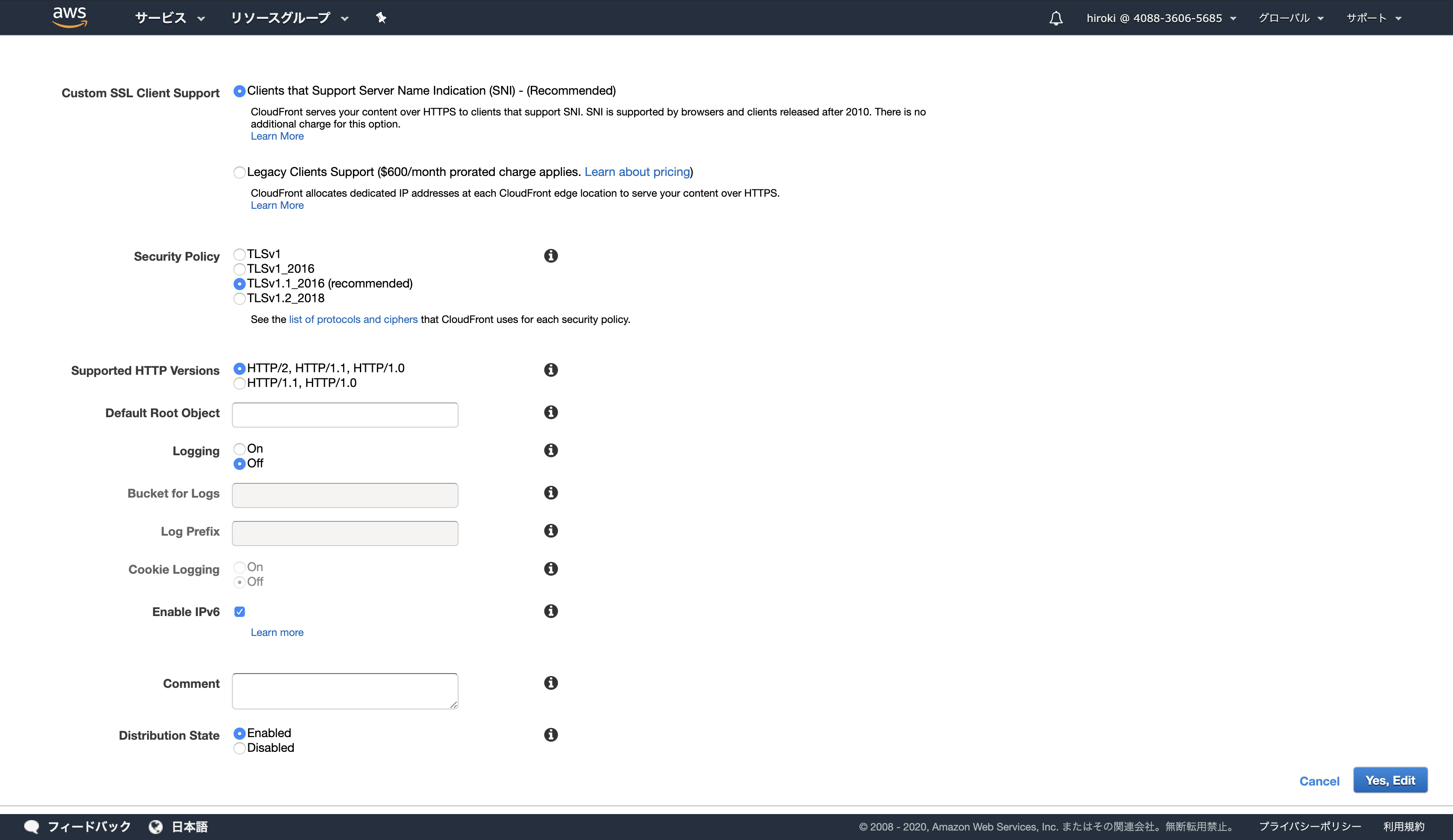

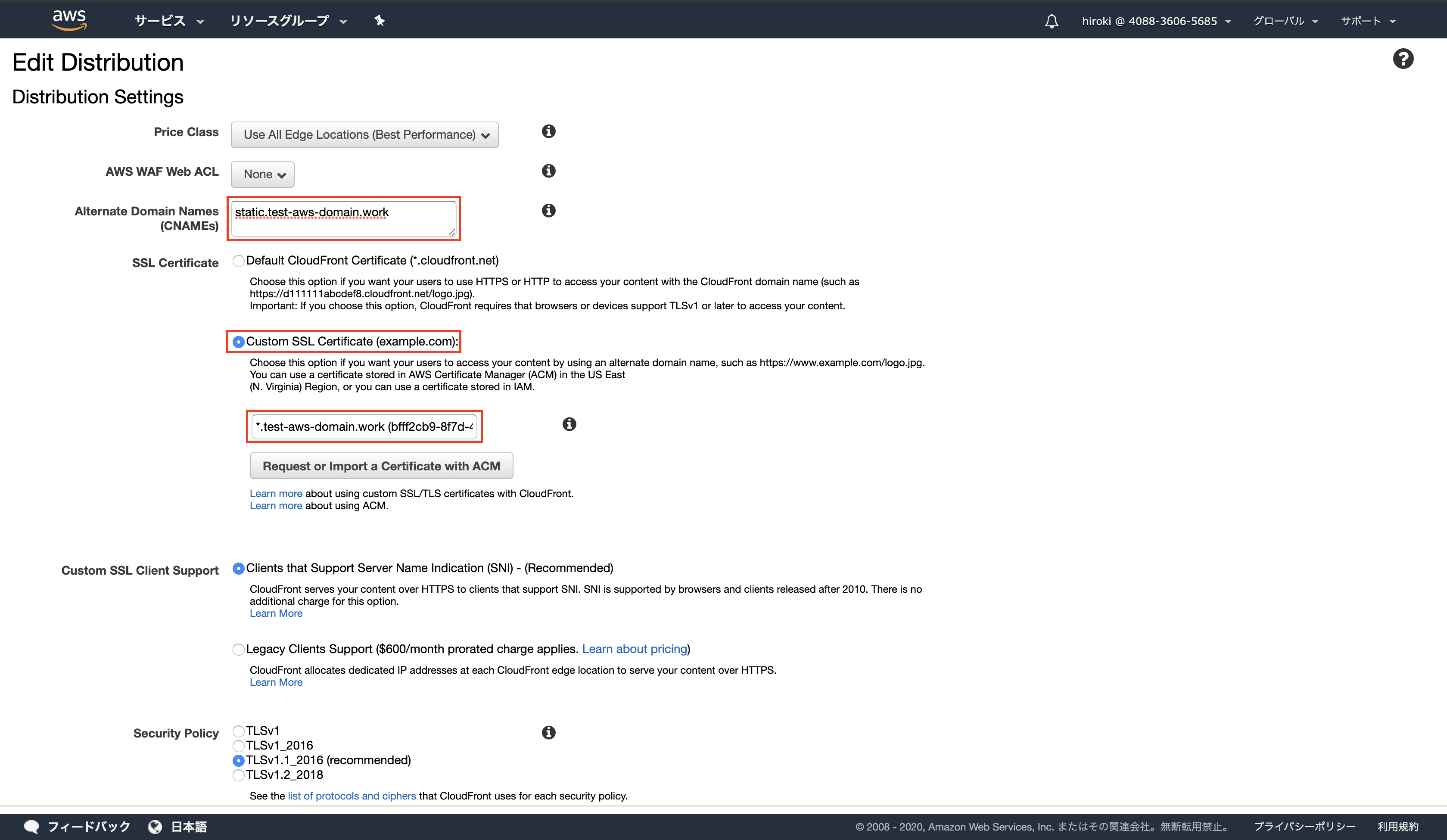

以下の通り入力し、「Yes,Edit」をクリック
Alternate Domain Names:適用したいドメイン名(今回はサブドメイン「static」を付与)
SSL Certificate:「Custom SSL Certificate」にチェックし、発行したSSLサーバー証明書を選択
スクリーンショット 2020-02-08 12.54.17.png
スクリーンショット 2020-02-08 12.56.34.png

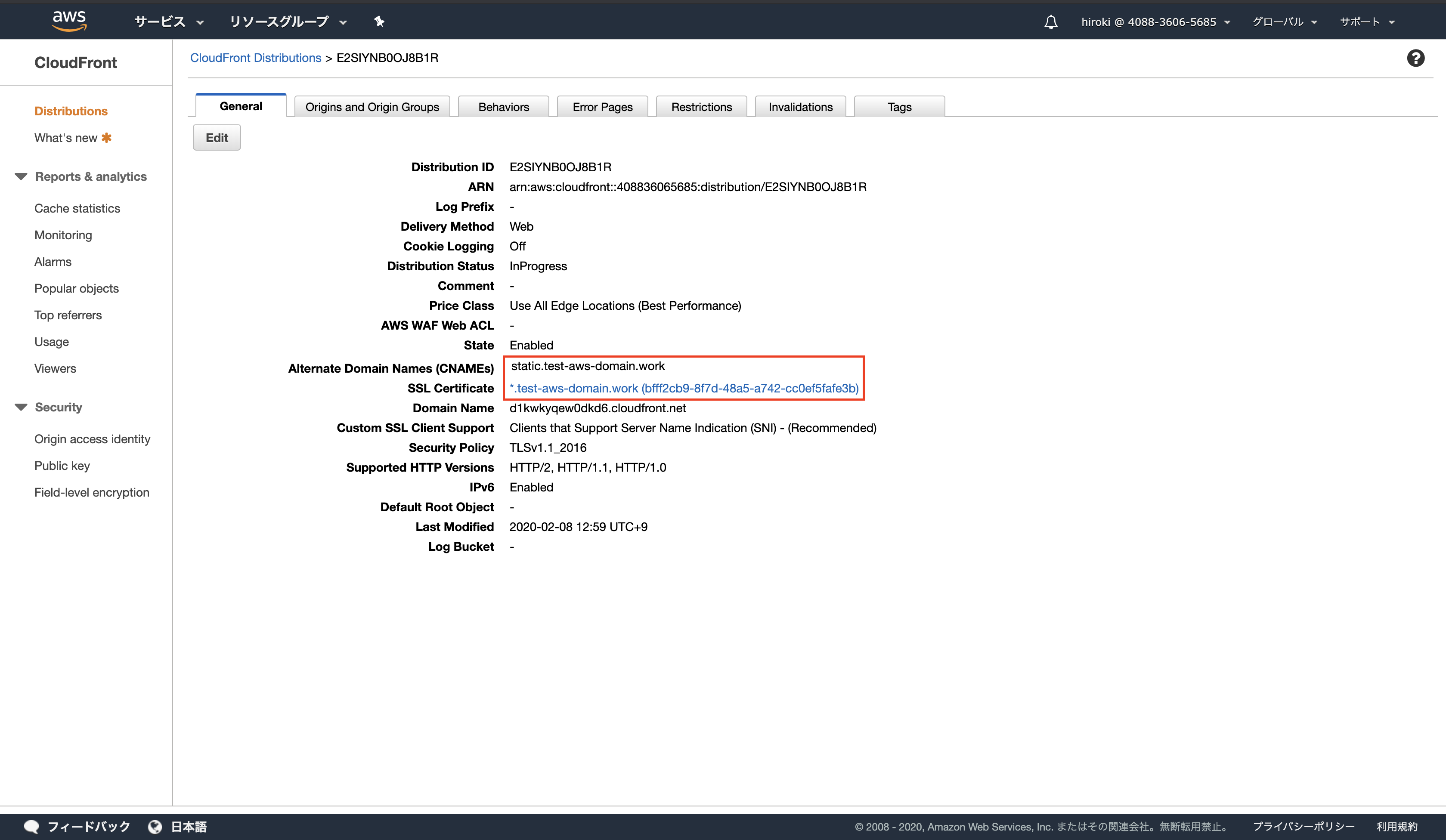

設定内容が反映されていることを確認
スクリーンショット 2020-02-08 12.59.52.png

CNAMEレコードの作成

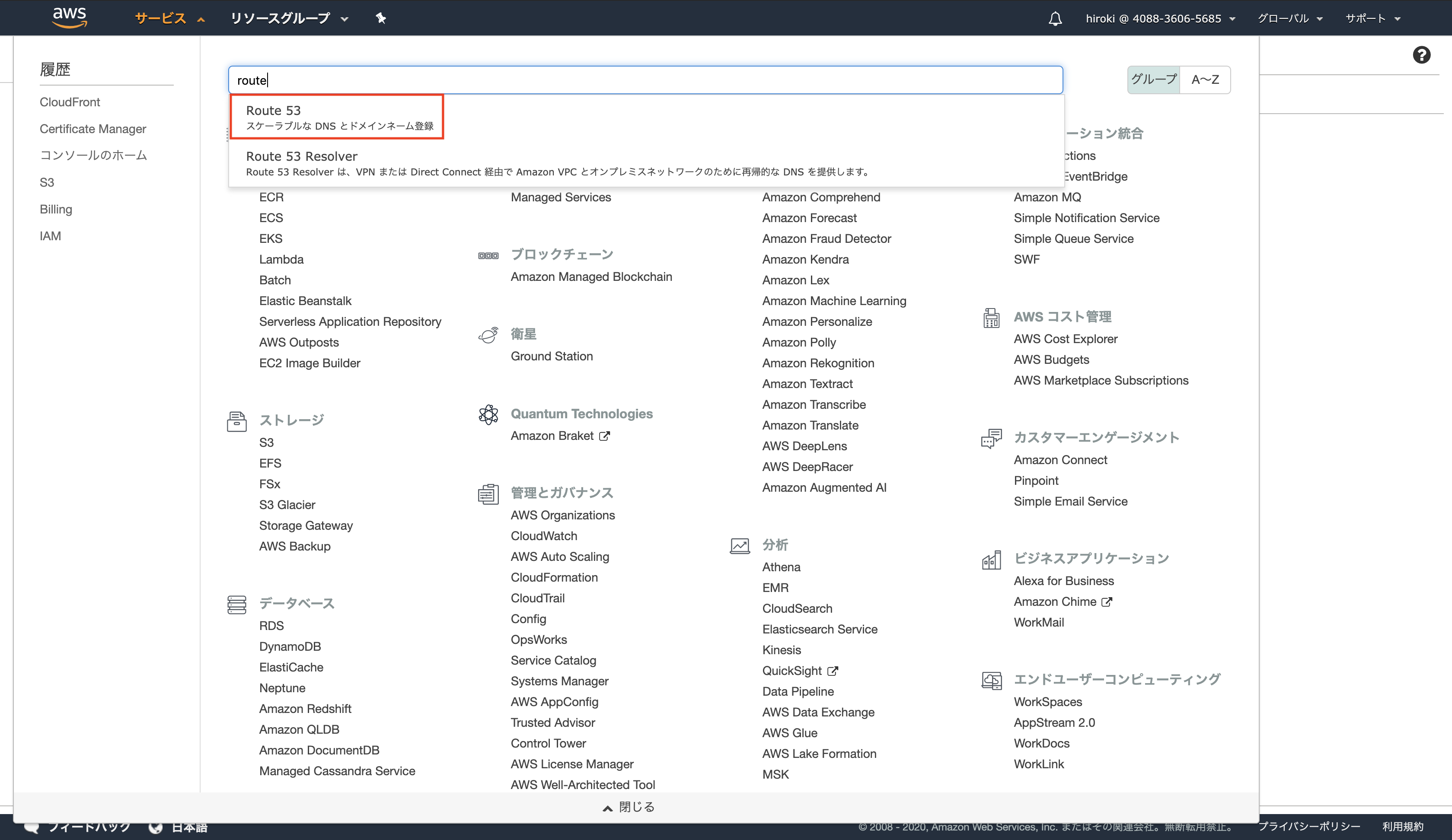

AWSコンソールからRoute 53を検索し、クリック

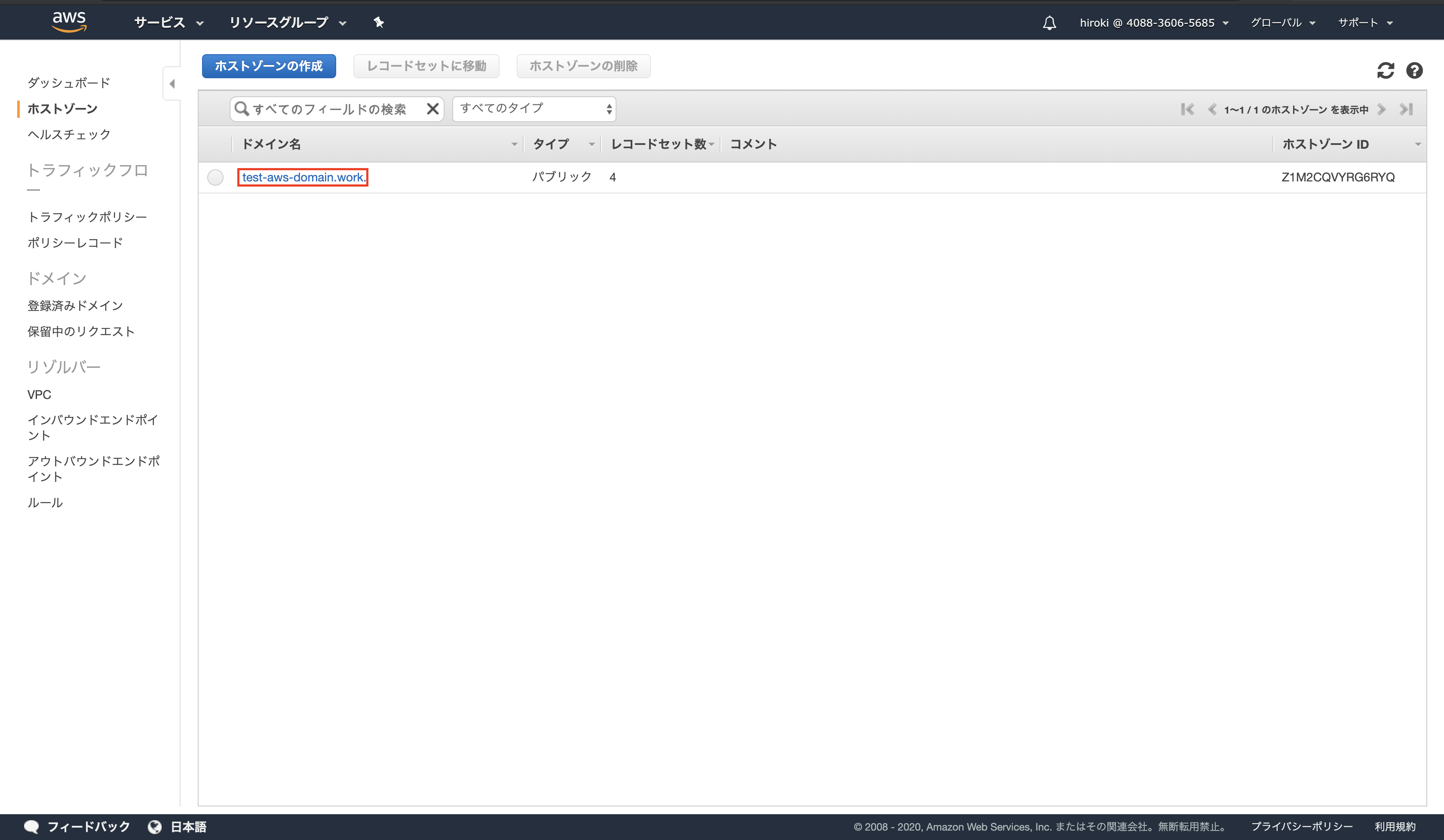

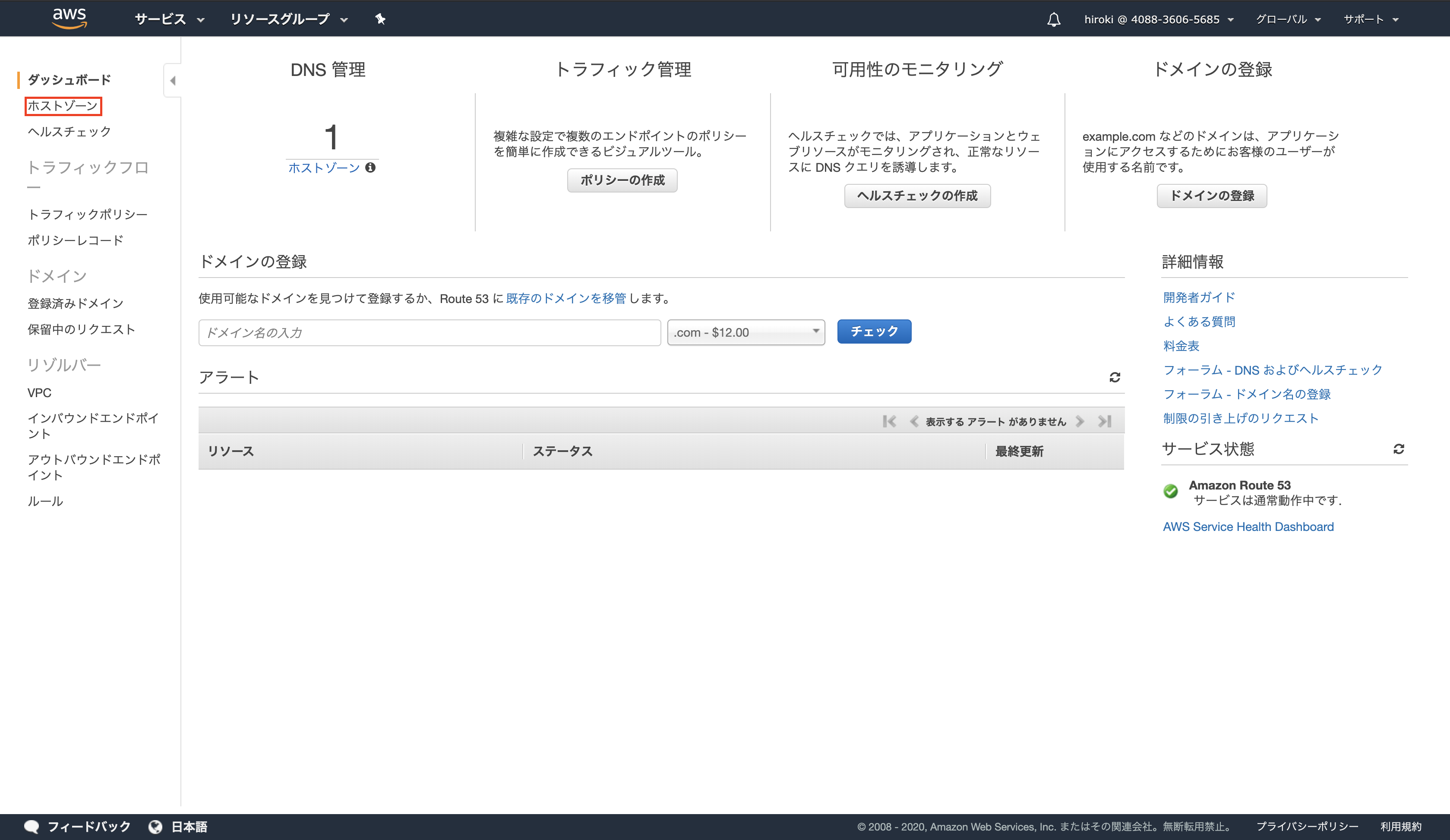

ホストゾーンをクリック
対象のドメイン名をクリック
スクリーンショット 2020-02-08 13.50.39.png
スクリーンショット 2020-02-08 13.56.41.png
スクリーンショット 2020-02-08 13.57.52.png

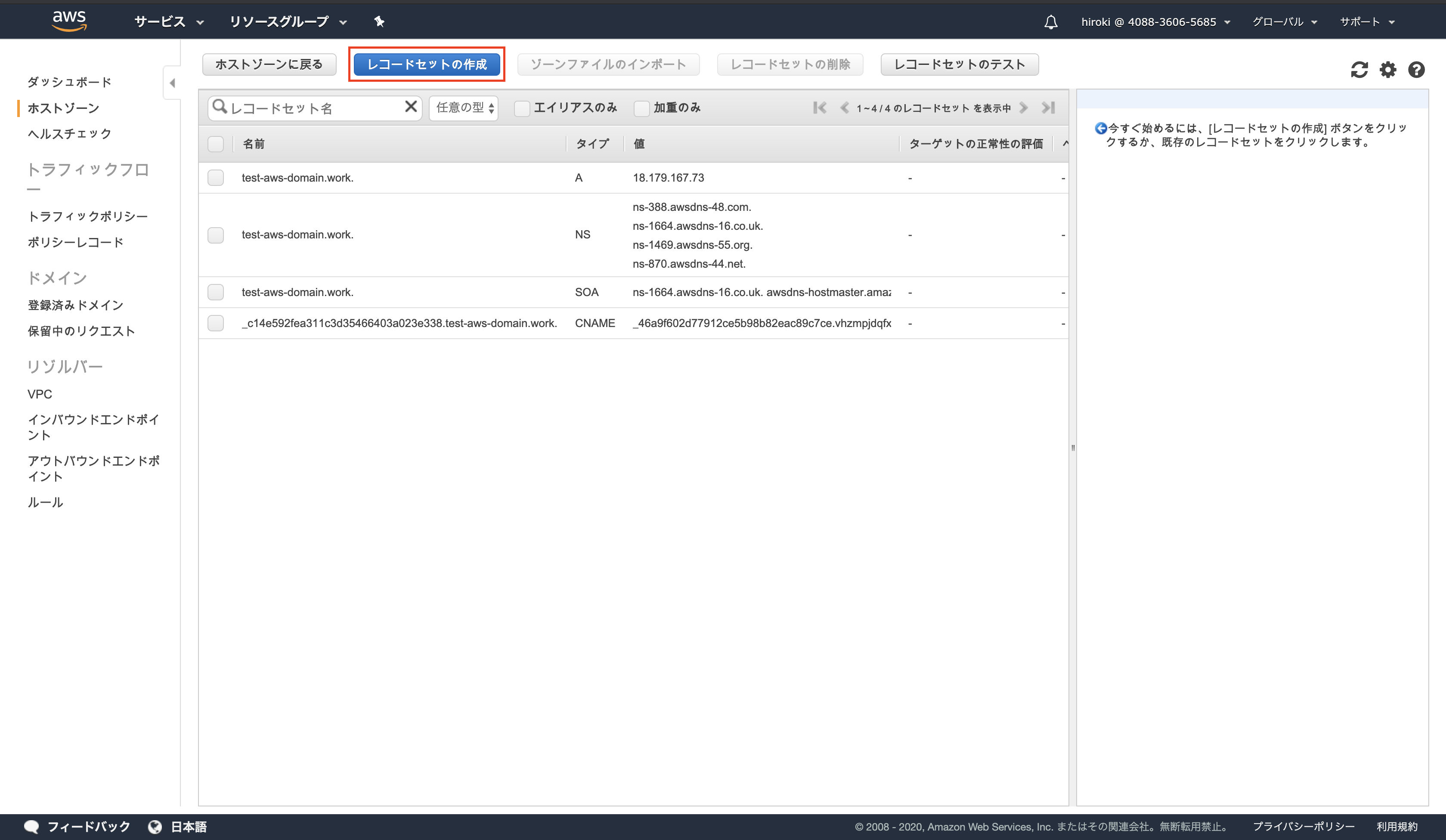

「レコードセットの作成」をクリック
スクリーンショット 2020-02-08 14.00.30.png

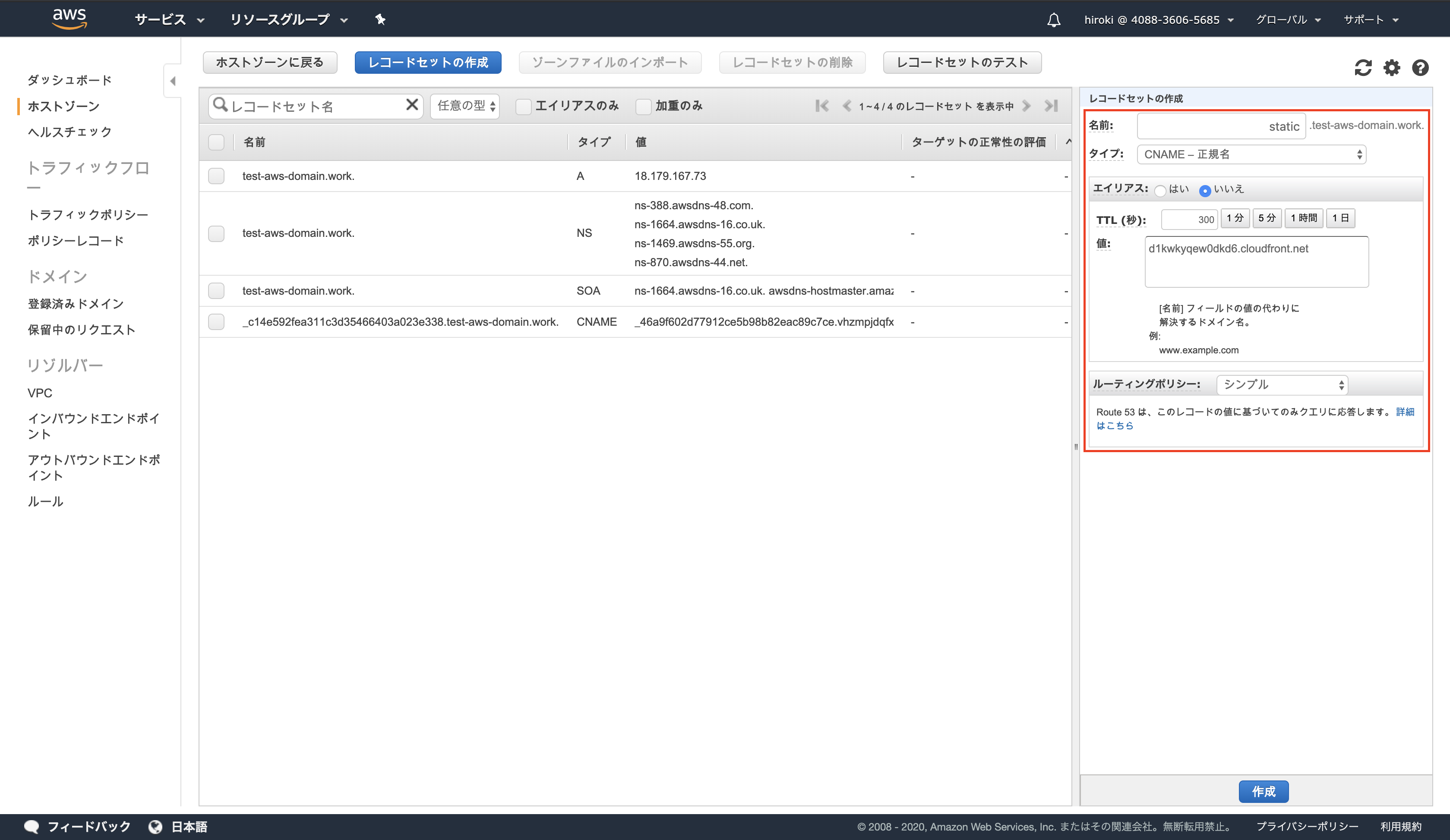

以下の通り設定し、「作成」をクリック
名前:CloudFrontで定義したサブドメイン
タイプ:CNAME
値:CloudFront DistributionのDomain Name
スクリーンショット 2020-02-08 14.06.36.png

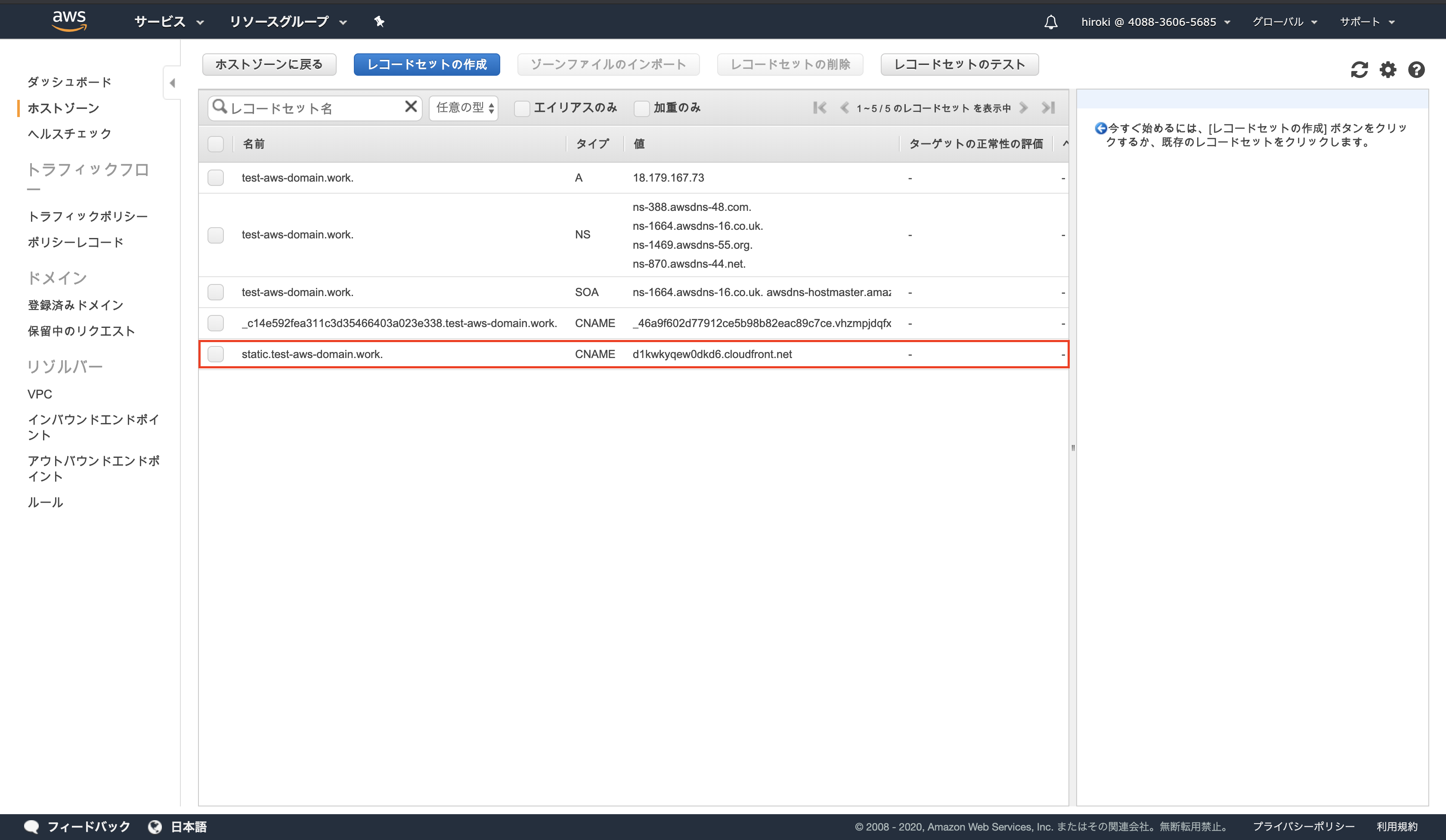

レコードセットが作成されていることを確認
スクリーンショット 2020-02-08 14.10.44.png

Offload Mediaの設定

WordPressの管理画面から設定 → Offload Media Liteをクリック
スクリーンショット 2020-02-08 14.18.45.png

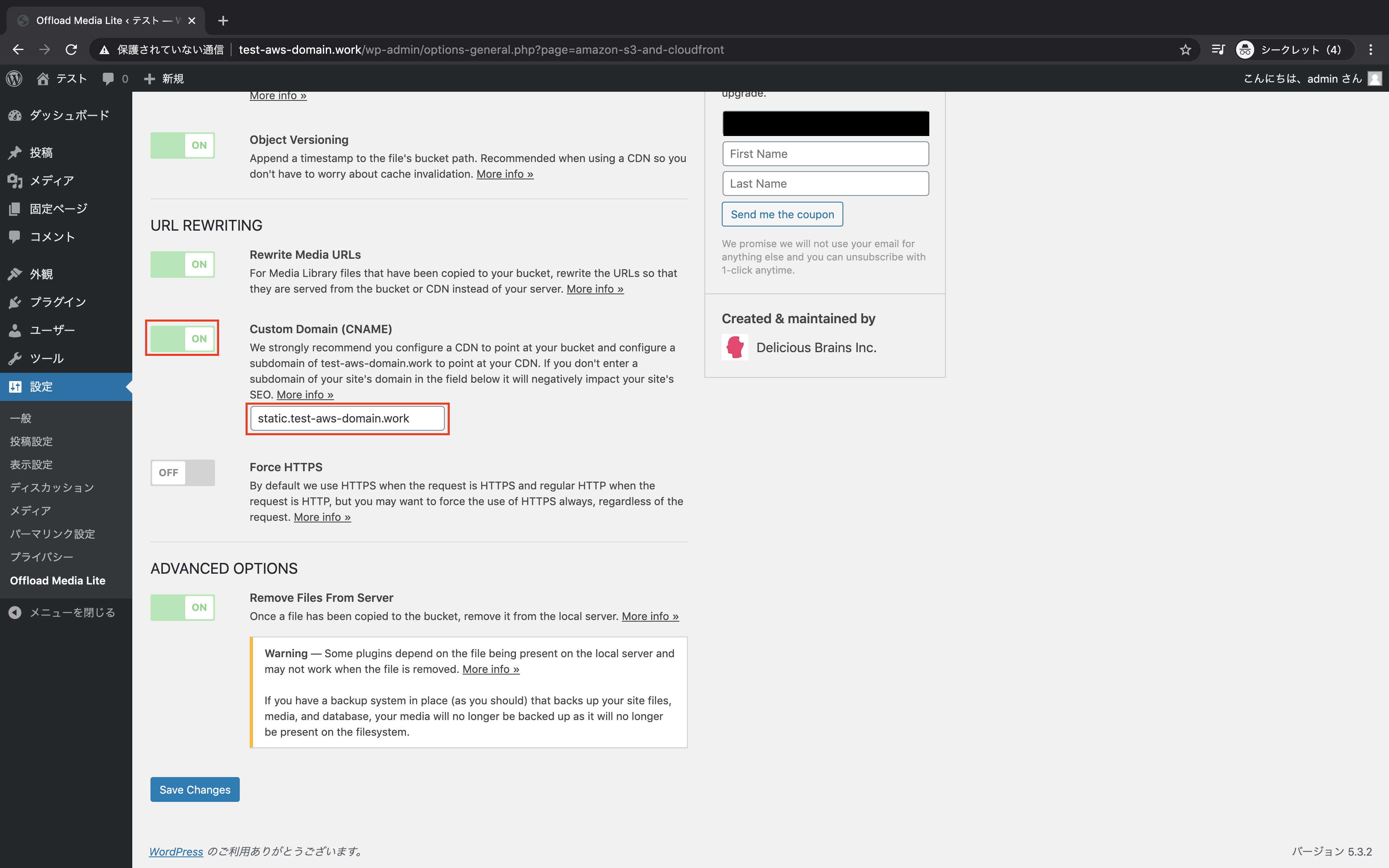

「Custom Domain」をON、CloudFrontで定義したドメイン名を入力し、「Save Changes」をクリック
スクリーンショット 2020-02-08 14.24.17.png

設定が保存されたことを確認
スクリーンショット 2020-02-08 14.40.20.png

参考

AWS:ゼロから実践するAmazon Web Services。手を動かしながらインフラの基礎を習得
