超初心者がAWSについて勉強してみた①～EC2編～ #AWS

概要

アラフォーのAWS初心者が学んだことをつらつら書いていきます。

今回の目標

EC2インスタンスを作成して、自宅からログインする

教材

AWS CloudTechで学びはじめました。
AWSを学びたい人は心者でも丁寧にまた安価(参考書1冊分+コーヒー2缶)で学べるのでお勧めです。

前提

インターネットゲートウェイ編が完了していること。

用語集

EC2インスタンス・・・AWS上で起動するOSを乗せた仮想サーバのこと。

AMI・・・Amazon Machine Imageの略で、インスタンス作成時に選択するOSイメージのこと。

キーペア・・・EC2にログインするための鍵の事。流出すると悪用される可能性があるため、厳重に管理すること。

インスタンスタイプ・・・EC2を作成する時に選択する、スペック。当然スペックが高いほど料金が上がる。

ElasticIP・・・IPアドレスを固定したいときに使用する。料金は以下

概要	料金
起動中のEC2に割り当てたIPアドレス(1台目)	無料
それ以外	0.005ドル/1時間

※EC2削除時、ElasticIPを消し忘れて、どこにも割り当てられていないElasticIP
が出来て、課金され続けることもあるので注意すること。(ElasticIPを削除すれば問題ない。)

セキュリティグループ・・・EC2に設定するファイアーフォール機能。通信を制御する。

ネットワークACL・・・サブネットに設定するファイアーウォール機能。通信を制御する。

NATゲートウェイ・・・プライベートサブネットからインターネット等を接続できるようにする。

構成図

一気に作成しちゃいます。少し長いかも・・・

EC2作成(パブリック)

パブリックサブネットに設置するEC2を作成します。

まず、AWSマネージメントコンソールでEC2を検索して、EC2のダッシュボードを開きます。

インスタンスを選択します。

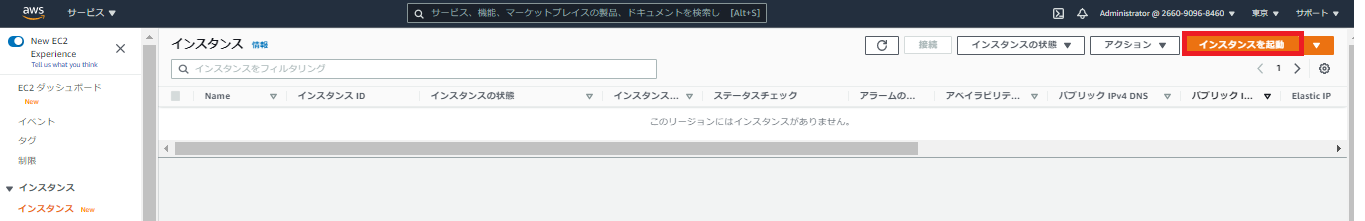

インスタンスの起動を押します。

AMIを選択します。今回は標準的なAmazon Linux2の64ビット(x86)を選択します。

インスタンスタイプを選択します。
ここでは一番オーソドックスで無料枠でもあるt2.microを選択します。
次のステップ：インスタンスの詳細の設定を押します。

インスタンスの詳細の設定をします。
ネットワーク・・・test-vpc
サブネット・・・Public_subnet_1a_0
自動割り当てパブリック・・・有効

次のステップ：ストレージの追加を押します。

ストレージの追加はデフォルトのまま次のステップ:タグの追加を押します。

タグの追加で、EC2の名前を記入します。

キー・・・Name
値・・・Public_EC2

セキュリティグループは一旦このままで。確認と作成ボタンを押します。

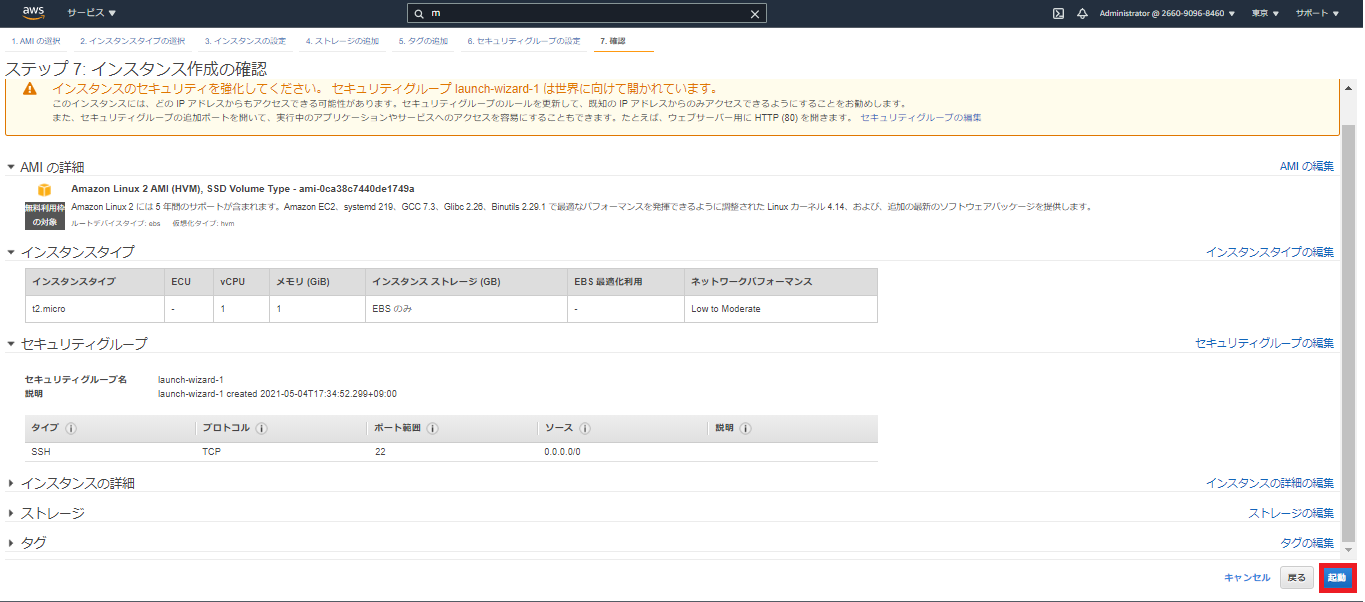

起動ボタンを押します。

プルダウンから新しいキーペアの作成を選択します。
キーペア名としてPublic_keyと入力します。
キーペアのダウンロードを任意の場所にします。
※キーペアのダウンロードは1度だけしかできないので、慎重に実施すること。また
流出した場合、悪用されるため、厳重に管理すること。

その後、インスタンスの作成を押します。

この画面に遷移したらインスタンスの表示を押して待ちます。
しばらく待ちます。

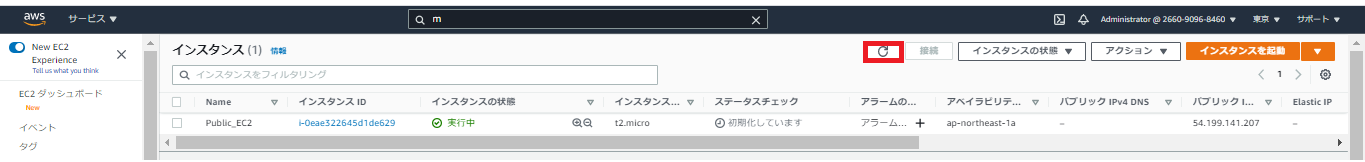

更新ボタンを1分間に1回ぐらい押しながら、ステータスチェックが変わるまで待ちます。

インスタンスの状態が実行中、「ステータスチェックが2/2のチェックに合格しました。」となれば、起動に成功しました。その後、Nameの左のチェックボックスにチェックを入れてください。情報が表示されます。

次に、セキュリティーグループの設定をしていきます。セキュリティーグループはデフォルトで付与されていて、ログインできるようになっていますが、練習のため、作成します。

下のwindowからセキュリティータブを選択してください。デフォルトでlaunch-wizard-1が
付与されているのがわかります。

では作成していきましょう。EC2のダッシュボードより、セキュリティグループを選択します。

最初にいくつかデフォルトで出来上がっていますが、今回は新規で作成するので、セキュリティグループを作成を押します。

以下入力して、セキュリティグループの作成を押します。

基本的な詳細
セキュリティーグループ名・・・SG_Public
説明・・・SG_Public
VPC・・・test-vpc

インバウンドルール
タイプ・・・SSH
ソースのIPアドレス・・・0.0.0.0/0

インバウンドルールというのは、インターネットからの入ってくる許可をするルールとなります。0.0.0.0/0はすべての送信先という意味です。
よって、SSH接続をすべての送信先で許可するというルールになります。

確認画面より、セキュリティグループの作成内容を確認します。

ではセキュリティグループをEC2に付け替えます。

EC2のダッシュボードより、インスタンスを選択。対象のEC2を選択して
アクション→セキュリティ→セキュリティグループを変更を選択します。

まずは、付与されているセキュリティグループを削除します。

次に先ほど作成したSG-Publicを選択してセキュリティグループの追加を押してください。

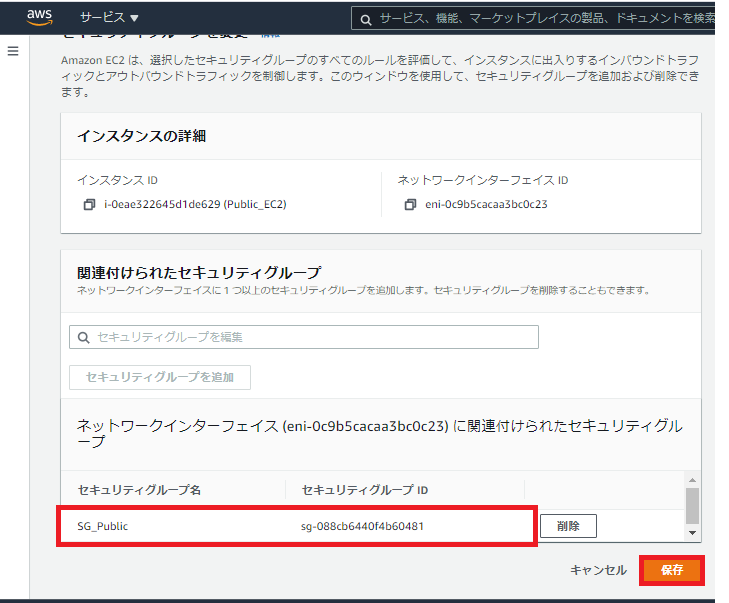

付与されているのが確認出来たら、保存を押します。

またセキュリティタブのインバウンドルールより付与されているのが確認できます。

ここで、EC2にアクセスしたい所ですが、念のため、サブネットに付与されているネットワークACLを確認します。

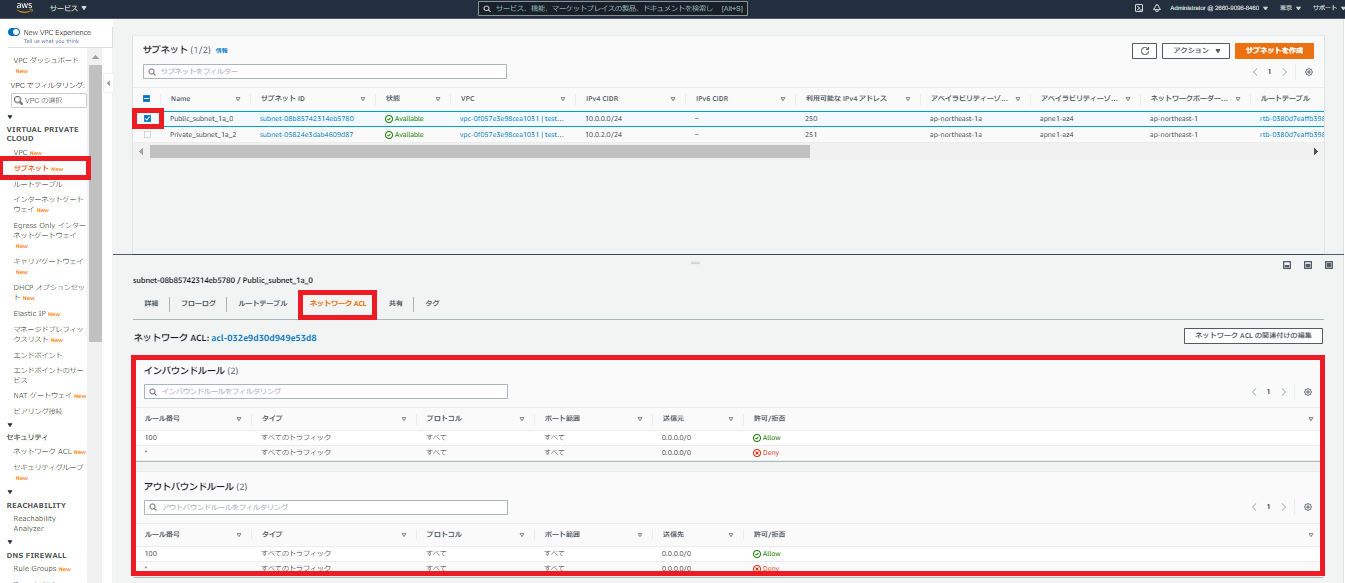

VPCのダッシュボード→サブネット→対象のサブネットを選択。下のwindowからネットワークACLタブを選択します。
インバウンド・アウトバウンドで0.0.0.0/0でAllowとなっていれば、
すべてのIPアドレスの通信が許可されています。

ではEC2にアクセスしていきましょう。私のPCはWindowsなので、Windowsでのアクセスとなります。
Windowsからログインする場合はTeratarmというツールを使用します。
PCに入っていない場合はteratarmをGoogleなどから検索して、インストールしておいてください。

ログインする前に、対象のパブリックIPアドレスを確認します。
EC2のダッシュボードを開き、対象のインスタンスを選択したら、下のWindowにパブリックIPアドレスがあります。パブリックIPアドレスはインターネットから接続できるIPアドレスになります。

3.XXX.XXX.XXX.XXXという所を確認します。

それでは、teratarmを開きましょう。

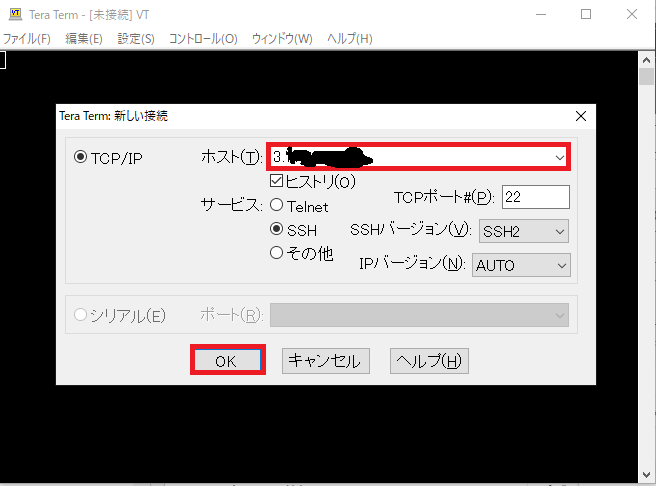

先程確認したIPアドレスを入れます。

次に出るWindowは初回ログイン時に必ず出ますので、そのまま続行を押します。

ユーザ名に「ec2-user」と入力します。これはデフォルトで設定されています。

そして、パスフレーズは空白、秘密鍵に前にダウンロードした「Public_key.pem」を選択してOKを押します。

はいログイン出来ました。おめでとうございます!!

　　　 __|  __|_  )
       _|  (     /   Amazon Linux 2 AMI
      ___|\___|___|

https://aws.amazon.com/amazon-linux-2/
[ec2-user@ip-10-0-0-136 ~]$

ここからはLinuxコマンドが必要ですが、簡単なコマンドは書籍やgoogleで学んでおいていただければと思います。今回使用するコマンドは以下となります。
cd
cp
ls
chmod
pwd
exit
これくらいですかね。

では一旦、teratarmを閉じます。

[ec2-user@ip-10-0-0-136 ~]$ exit

次に、ElasticIPアドレスを設定します。作成したEC2にはパブリックIPアドレスが設定されていますが、これはインスタンスを停止したり、再起動するとIPアドレスが変わってしまいます。それを変えないためにElasticIPアドレスを設定します。
個人的な勉強とかなら設定する必要ありませんが、持続しているホームページなど、インスタンスが停止するたびにIPアドレスが変わってたら困りますよね？　要はIPアドレスを固定したい時に利用します。

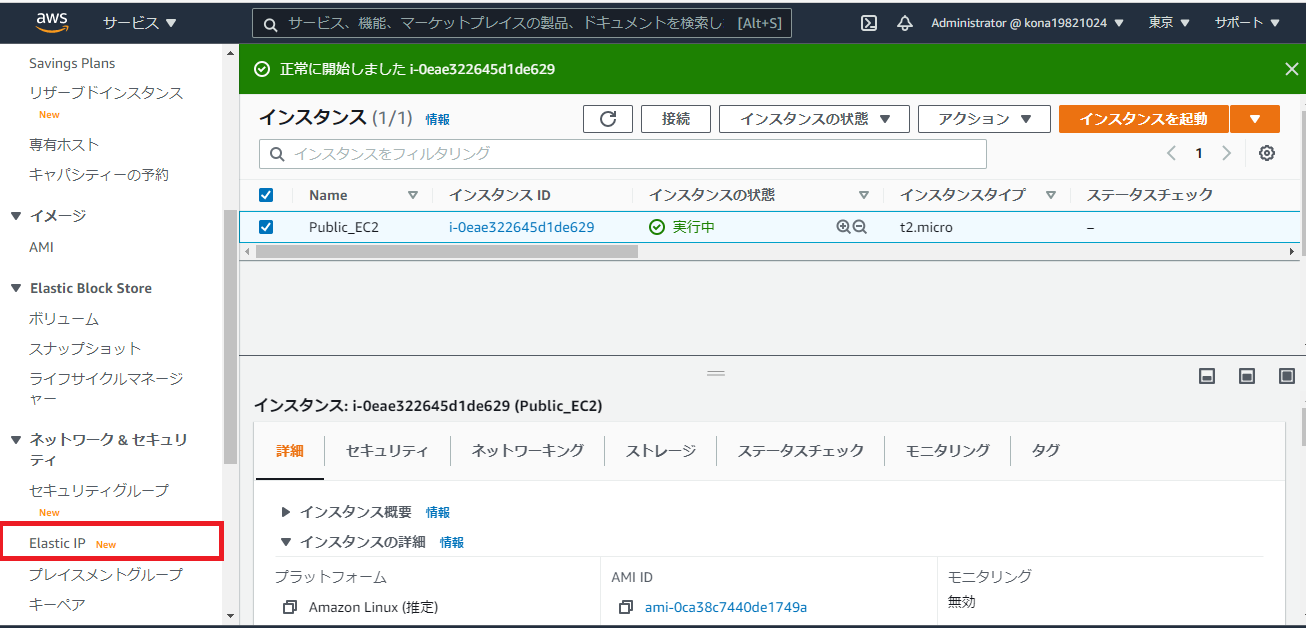

ではElasticIPを設定していきます。左ペインからElasticIPを選択します。

ElasticIPアドレスの割り当てをクリックします。

ネットワークポータルグループ・・・ap-northeast-1
パブリックIPv4アドレスプール・・・AmazonのIPアドレスプール
を選択して、割り当てを押します。

はい。ElasticIPアドレスを取得しました。ここからアクションのElasticIPアドレス関連付けを押します。

※ElasticIPアドレス関連付けを行わないと、時間単位で課金されるので、必ずElasticIPアドレスとセットで行うようにしましょう。

作成したEC2のインスタンス名とプライベートIPアドレスを選択して、
関連付けるを押します。

関連付けられたインスタンスにEC2のインスタンスが入っていれば成功です。

では、ログインしてみましょう。
ログイン手順は新しいIPアドレスになるだけで、手順は同じ(同じ鍵でteratarmへ接続)になります。

接続されました。成功です。

次にプライベートサブネットのEC2を作成します。
今までやった手順で以下を作成してみましょう。
ネットワーク・・・test-vpc
サブネット・・・Private_subnet_1a_2
キーペア・・・Private_key.pem
インスタンス名・・・Private_EC2
※キーペアはPublic_EC2とは別のものを使用します。
セキュリティーグループ・・・SG_Private
※デフォルトのSSHが20番ポートで通信のみ出来れば良いです。
ElasticIP・・・有

最終的には、プライベートサブネットなので、インターネットからはログインできないようにするのですが、まずは、ログインできるか確認するために、ここで一度ログインしてみましょう。

はい。まずはログイン出来ました。

今は、インターネットから接続できるので、パブリックになっています。
これを、プライベートにすれば良いわけです。それには2つの工程が必要となります。
１、パブリックサブネットにある、Public_EC2を踏み台としてプライベートサブネットにあるPrivate_EC2にログインする。

2、NAT_gatwayを設置して、インターネットに出る出口のみを作成する。
プライベートサブネットのEC2にログインする入り口を設置しない。

まず、1をやります。

では、Public_EC2にログインしましょう。
次に、keyディレクトリを作成します。

[ec2-user@ip-10-0-0-136 ~]$ mkdir key
[ec2-user@ip-10-0-0-136 ~]$ ls
key
[ec2-user@ip-10-0-0-136 ~]$

keyディレクトリにPrivate_key.pemを転送します。
転送方法は色々ありますが、teratarmへクリック＆ドロップをすれば
視覚的にわかると思います。

[ec2-user@ip-10-0-0-136 key]$ ls -l
total 4
-rw-r--r-- 1 ec2-user ec2-user 1700 Jun 13 14:28 Private_key.pem
[ec2-user@ip-10-0-0-136 key]$

転送したkeyのパーミッションが644になっています。パーミッションについては難しくないので、ググってください。
このパーミッションを400にします。
※Linuxで使用する場合、パーミッションを400にする必要があるようです。

[ec2-user@ip-10-0-0-136 key]$ chmod 400 Private_key.pem
[ec2-user@ip-10-0-0-136 key]$ ls -l
total 4
-r-------- 1 ec2-user ec2-user 1700 Jun 13 14:28 Private_key.pem

Private_EC2へログインするためのkeyをPublic_EC2で使用する準備が出来ました。

ではPublic_EC2からPrivate_EC2へログインします。Private_EC2にログインするにはプライベートIPアドレスを使用するので、確認します。

コマンドはssh -i [キーの場所] [ユーザー名]@[IPアドレス]になります。

[ec2-user@ip-10-0-0-136 key]$ ssh -i Private_key.pem ec2-user@10.0.2.7
Last login: Wed Jun 23 13:39:20 2021 from 10.0.0.136

       __|  __|_  )
       _|  (     /   Amazon Linux 2 AMI
      ___|\___|___|

https://aws.amazon.com/amazon-linux-2/
[ec2-user@ip-10-0-2-7 ~]$

はい。ログイン出来ました。ただ、これだけでは、EC2からログインできただけで、
インターネットからでもログインできます。これをNAT_gatwayを設置して
インターネットからは接続できないように、インターネットへ接続できるようにして
初めてPrivate_EC2をプライベートサブネットに設置したことになります。

VPCのダッシュボードよりNATゲートウェイを選択します。

NATGatway作成ボタンを押します。

名前-オプション・・・Nat gateway
サブネット・・・Public_subnet_1a_0
接続タイプ・・・パブリック
その後、Elastic IPの割り当てを押して、Elastic IP割り当てIDに値が入るようにします。
そして、NATゲートウェイ作成ボタンを押します。

状態がPendingになっているので、Natゲートウェイ作成画面に戻り、更新ボタンを押しつつ作成されるまで待ちます。

更新ボタンを数回押し、状態がAVailableになれば、作成完了です。

続きましてプライベートサブネットからNATゲートウェイにルーティングします。
VPCのダッシュボードからルートテーブルを選択します。

ルートテーブルを作成を押します。

名前-オプション・・・private-route

VPC・・・test-vpc

ルートテーブルを作成を押します。

はい、作成されましたね。

ルーティングを実施します。手順は2つです。

①インターネットへ出るために0.0.0.0/.0 NATgatewayのルーティング追加。
②Private_SubnetからNatgatewayへのルーティング追加。

ルートの編集を押します。

ルートの追加を押し、
送信先・・・0.0.0.0/0
ターゲット・・・nat・・・

とし、変更を保存を押します。

サブネットの関連付けを選択します。

サブネットの関連付けを編集を押します。

Private_subnet_1a_2を選択して、関連付けを保存を押します。

はい、プライベートサブネットからNAT gatewayへのルーティングを行いました。

はい、これで完成です。

以下の構成図が出来ました!!

これから2つテストして、正常性を確認します。

①Private_EC2にインターネットからログインできないこと。

②Private_EC2にpublic_EC2にログインし、インターネットへ接続できること。

はい、teratarmからPrivate_EC2のIPアドレスを入力してもログインできませんでした。

つづいて、Public_EC2からPrivate_EC2にログインします。
やり方は覚えていると思いますが、Public_EC2から以下のコメントを入力します。

[ec2-user@ip-10-0-0-136 ~]$ cd key
[ec2-user@ip-10-0-0-136 key]$
[ec2-user@ip-10-0-0-136 key]$ ls
Private_key.pem
[ec2-user@ip-10-0-0-136 key]$
[ec2-user@ip-10-0-0-136 key]$ ssh -i Private_key.pem ec2-user@10.0.2.7

その後、pingコマンドでgoogleに疎通確認します。
※pingコマンドは、ネットワーク上にあるパソコンやルーターなどに対しパケットを送り、きちんと届いて帰ってきているか調べることができます。

[ec2-user@ip-10-0-2-7 ~]$ ping -c 4 google.com
PING google.com (172.217.26.46) 56(84) bytes of data.
64 bytes from nrt12s17-in-f46.1e100.net (172.217.26.46): icmp_seq=1 ttl=104 time=3.30 ms
64 bytes from nrt12s17-in-f46.1e100.net (172.217.26.46): icmp_seq=2 ttl=104 time=2.88 ms
64 bytes from nrt12s17-in-f46.1e100.net (172.217.26.46): icmp_seq=3 ttl=104 time=3.05 ms
64 bytes from nrt12s17-in-f46.1e100.net (172.217.26.46): icmp_seq=4 ttl=104 time=2.94 ms

--- google.com ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 2.880/3.048/3.307/0.166 ms

はい、インターネットに出れることを確認できました。

長かったですが、「超初心者がAWSについて勉強してみた①～EC2編～」はここまでとなります。

次回はこの基本動作を使用しながらWordPress構築をやりたいと思います。
