[Lie-learning] 第3回指数写像・対数写像

Posted at 2025-09-17

目標：指数写像と対数写像を理解しよう

本記事はこちらを元に解説する
Lie Groups for 2D and 3D Transformations

1. 概要

1.1 指数写像と対数写像について

リー群とリー代数の間の変換は指数写像(Exponential map)、対数写像(Logarithmic map)を用いて行う。
(写像の復習)

指数写像は、リー代数 $\boldsymbol{\mathfrak{g}}$ の元を、対応するリー群 $G$ の元に写像する操作。

\exp: \boldsymbol{\mathfrak{g}} \to G

対数写像は、リー群 $G$ の元を、リー代数 $\boldsymbol{\mathfrak{g}}$ の元に写像する操作。

\log: G \to \boldsymbol{\mathfrak{g}}

1.2 SO(2)でデモ

指数写像のデモ： exp_test.py

リー群

R = \begin{pmatrix} \cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{pmatrix} \in SO(2)

リー代数

\theta \in \mathbb{R}, \quad J = \begin{pmatrix} 0 & -1 \\ 1 & 0 \end{pmatrix}, \\ \quad [\boldsymbol{\theta}]_\times = \begin{pmatrix} 0 & -\theta \\ \theta & 0 \end{pmatrix} \in \mathfrak{so}(2)

exp map

R = \exp([\boldsymbol{\theta}]_\times) = \begin{pmatrix} \cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{pmatrix} \in SO(2)

log map

\log(R) = [\boldsymbol{\theta}]_\times = \arctan({R_{12}},{R_{11}}) \in \mathfrak{so}(2)

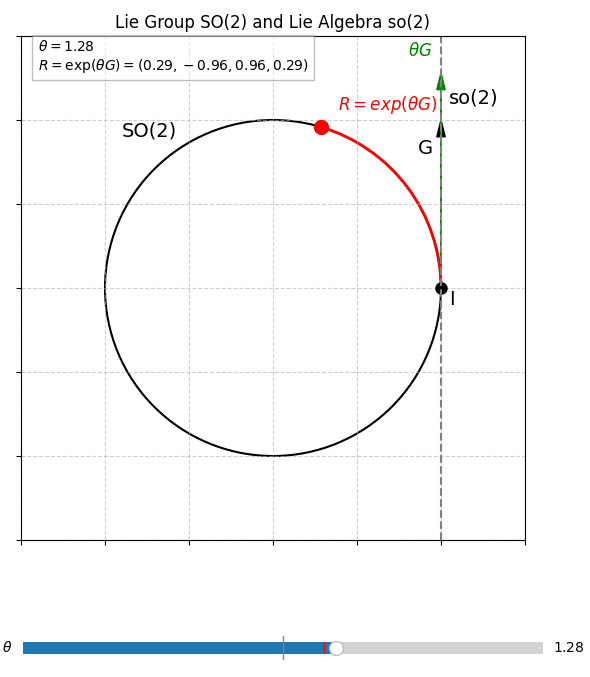

$SO(2)$と$\mathfrak{so}(2)$の関係図

2. SO(3)

2.1 指数写像 (Exponential map)

計算式

[\boldsymbol{\omega}]_\times \in \mathfrak{so}(3), \quad \boldsymbol{\omega} \in \mathbb{R}^3, \quad \theta = \|\boldsymbol{\omega}\|

\exp([\boldsymbol{\omega}]_\times) = \boldsymbol{I} + \left( \frac{\sin \theta}{\theta} \right) [\boldsymbol{\omega}]_\times + \left( \frac{1 - \cos \theta}{\theta^2} \right) [\boldsymbol{\omega}]_\times^2

式の導出

$\mathfrak{so}(3)$ から $SO(3)$ への指数写像は、行列指数関数を用いて、次のようになる。

\exp([\boldsymbol{\omega}]_\times) = \exp \left( \begin{pmatrix}
0 & -\omega_3 & \omega_2 \\
\omega_3 & 0 & -\omega_1 \\
-\omega_2 & \omega_1 & 0
\end{pmatrix} \right) = \boldsymbol{I} + [\boldsymbol{\omega}]_\times + \frac{1}{2!} [\boldsymbol{\omega}]_\times^2 + \frac{1}{3!} [\boldsymbol{\omega}]_\times^3 + \dots

（参考：CV・CG・ロボティクスのためのリー群・リー代数入門: (2) 行列指数関数）

項をペアで書くと、次のようになる。

\exp([\boldsymbol{\omega}]_\times) = \boldsymbol{I} + \sum_{i=0}^{\infty} \left[ \frac{1}{(2i+1)!} [\boldsymbol{\omega}]_\times^{2i+1} + \frac{1}{(2i+2)!} [\boldsymbol{\omega}]_\times^{2i+2} \right]

ここで、歪対称行列の特性を利用する。

[\boldsymbol{\omega}]_\times^3 = -(\boldsymbol{\omega}^T \boldsymbol{\omega}) \cdot [\boldsymbol{\omega}]_\times

\theta^2 \equiv \boldsymbol{\omega}^T \boldsymbol{\omega}

$[\boldsymbol{\omega}] _\times$を3回かけると、元の$[\boldsymbol{\omega}] _\times$にスカラー$-\theta^2$をかけたものに戻るという周期的な性質を持っている。従って、次のような一般式で表せる。

[\boldsymbol{\omega}]_\times^{2i+1} = (-1)^i \theta^{2i} [\boldsymbol{\omega}]_\times

[\boldsymbol{\omega}]_\times^{2i+2} = (-1)^i \theta^{2i} [\boldsymbol{\omega}]_\times^2

指数写像の級数を因数分解して、係数のテイラー展開を以下のように閉形式で表すことができる。

\begin{align}
\exp([\boldsymbol{\omega}]_\times) &= \boldsymbol{I} + \left( \sum_{i=0}^{\infty} \frac{(-1)^i \theta^{2i}}{(2i+1)!} \right) [\boldsymbol{\omega}]_\times + \left( \sum_{i=0}^{\infty} \frac{(-1)^i \theta^{2i}}{(2i+2)!} \right) [\boldsymbol{\omega}]_\times^2 \tag{1}\\
&= \boldsymbol{I} + \left( 1 - \frac{\theta^2}{3!} + \frac{\theta^4}{5!} - \dots \right) [\boldsymbol{\omega}]_\times + \left( \frac{1}{2!} - \frac{\theta^2}{4!} + \frac{\theta^4}{6!} - \dots \right) [\boldsymbol{\omega}]_\times^2 \tag{2}\\
&= \boldsymbol{I} + \left( \frac{\sin \theta}{\theta} \right) [\boldsymbol{\omega}]_\times + \left( \frac{1 - \cos \theta}{\theta^2} \right) [\boldsymbol{\omega}]_\times^2 \tag{3}
\end{align}

式(2)から式(3)への変換は、$\sin \theta$と$\cos \theta$のテイラー展開を利用している。

\sin \theta = \theta - \frac{\theta^3}{3!} + \frac{\theta^5}{5!} - \dots

\cos \theta = 1 - \frac{\theta^2}{2!} + \frac{\theta^4}{4!} - \dots

式(3)は有名なロドリゲスの公式である。指数写像の結果は、$\boldsymbol{\omega}$ によって与えられる軸周りを $\theta$ ラジアン回転することになる。

$\theta$ が小さい場合は、式(2)のように係数$\left( \frac{\sin \theta}{\theta} \right)$と$\left( \frac{1 - \cos \theta}{\theta^2} \right)$のテイラー展開（機械精度を考慮して適切な項数を選択）を使用するべきである。

2.2 対数写像 (Logarithm map)

計算式

\boldsymbol{R} \in SO(3), \quad \theta = \arccos\left(\frac{\mathrm{tr}(\boldsymbol{R}) - 1}{2}\right)

\ln(\boldsymbol{R}) = \frac{\theta}{2\sin\theta} \cdot (\boldsymbol{R} - \boldsymbol{R}^T)

式の導出

Logmapは指数写像の逆の操作であるため、指数写像の式から導出する。

$\theta$ の導出

式(3)の両辺のトレース（trace, 対角成分の和）を計算する。各項のトレースは以下のようになる。

$\mathrm{tr}(\boldsymbol{I}) = 3$
$\mathrm{tr}([\boldsymbol{\omega}]_\times) = 0$ （歪対称行列の対角成分は全て0のため）
$\mathrm{tr}([\boldsymbol{\omega}]_\times^2) = -2\theta^2$ （$[\boldsymbol{\omega}]_\times^2 = \boldsymbol{\omega}\boldsymbol{\omega}^T - (\boldsymbol{\omega}^T\boldsymbol{\omega})\boldsymbol{I}$ と $\theta^2 = \boldsymbol{\omega}^T\boldsymbol{\omega}$ より）

これらを使って式(3)のトレースを計算すると、

\begin{align}
\mathrm{tr}(\boldsymbol{R}) &= \mathrm{tr}(\boldsymbol{I}) + \left( \frac{\sin \theta}{\theta} \right) \mathrm{tr}([\boldsymbol{\omega}]_\times) + \left( \frac{1 - \cos \theta}{\theta^2} \right) \mathrm{tr}([\boldsymbol{\omega}]_\times^2) \notag \\
&= 3 + \left( \frac{\sin \theta}{\theta} \right) \cdot 0 + \left( \frac{1 - \cos \theta}{\theta^2} \right) (-2\theta^2) \notag \\
&= 3 - 2(1 - \cos \theta) \notag \\
&= 1 + 2\cos \theta \notag
\end{align}

この式を $\theta$ について解くと、目的の式が得られる。

\cos \theta = \frac{\mathrm{tr}(\boldsymbol{R}) - 1}{2} \quad \Rightarrow \quad \theta = \arccos\left(\frac{\mathrm{tr}(\boldsymbol{R}) - 1}{2}\right)

$[\boldsymbol{\omega}]_\times$ の導出

$\boldsymbol{R}^T$ は、歪対称行列の性質 $([\boldsymbol{\omega}]_\times)^T = -[\boldsymbol{\omega}]_\times$ と、対称行列の性質 $([\boldsymbol{\omega}]_\times^2)^T = [\boldsymbol{\omega}]_\times^2$ を使うと、以下のようになる。

\boldsymbol{R}^T = \boldsymbol{I} - \left( \frac{\sin \theta}{\theta} \right) [\boldsymbol{\omega}]_\times + \left( \frac{1 - \cos \theta}{\theta^2} \right) [\boldsymbol{\omega}]_\times^2 \quad \cdots \tag{4}

式(3)から式(4)を引くと、

\boldsymbol{R} - \boldsymbol{R}^T = 2 \frac{\sin \theta}{\theta} [\boldsymbol{\omega}]_\times

この式を $[\boldsymbol{\omega}]_\times$ について解く。$\ln(\boldsymbol{R}) = [\boldsymbol{\omega}]_\times$ であるため、これがLogmapの式となる。

\ln(\boldsymbol{R}) = [\boldsymbol{\omega}]_\times = \frac{\theta}{2\sin\theta} (\boldsymbol{R} - \boldsymbol{R}^T)

$\theta$が0に近い場合は、係数$\frac{\theta}{2\sin\theta}$のテイラー展開を使用すべきである。

2.3 実装

💻ソースコードを参照する

回転に関する実装：Rot3.h
指数写像の実装：SO3.cpp gtsam::so3::ExpmapFunctor::expmap()
$\theta$が0に近い場合の処理：SO3.cpp gtsam::so3::ExpmapFunctor::init()
対数写像の実装：SO3.cpp gtsam::SO3::Logmap()

⌨実装例

#include <gtsam/geometry/Rot3.h>
#include <iostream>

int main() {
    using namespace gtsam;

    // 適当な回転行列
    Rot3 R = Rot3::RzRyRx(0.1, -0.2, 0.3);

    // 回転行列 -> 回転ベクトル
    Vector3 omega = R.log();

    // 回転ベクトル -> 回転行列
    Rot3 R_recovered = Rot3::Expmap(omega);

    return 0;
}

3. SE(3)

3.1 指数写像 (Exponential map)

計算式

\boldsymbol{\delta} = (\boldsymbol{u} \quad \boldsymbol{\omega}) \in \mathbb{R}^3, \quad \theta = \|\boldsymbol{\omega}\|

\boldsymbol{\delta}^\wedge = \begin{pmatrix}
[\boldsymbol{\omega}]_\times & \boldsymbol{u} \\
0 & 0
\end{pmatrix} \in \mathfrak{se}(3)

A = \frac{\sin \theta}{\theta}, \quad B = \frac{1 - \cos \theta}{\theta^2}, \quad C = \frac{1 - A}{\theta^2}

\boldsymbol{R} = \boldsymbol{I} + A[\boldsymbol{\omega}]_\times + B[\boldsymbol{\omega}]_\times^2

V = \boldsymbol{I} + B[\boldsymbol{\omega}]_\times + C[\boldsymbol{\omega}]_\times^2

\exp\left(
\begin{pmatrix}
\boldsymbol{u} \\
\boldsymbol{\omega}
\end{pmatrix}
\right) = \begin{pmatrix} \boldsymbol{R} & V\boldsymbol{u} \\ 0 & 1 \end{pmatrix}

式の導出

$\mathfrak{se}(3)$ から$SE(3)$への指数写像は、行列指数関数を用いると、以下のようになる。

\boldsymbol{\delta}^\wedge = \begin{pmatrix}
[\boldsymbol{\omega}]_\times & \boldsymbol{u} \\
0 & 0
\end{pmatrix} \in \mathfrak{se}(3)

\exp(\boldsymbol{\delta}) = \boldsymbol{I} + \boldsymbol{\delta} + \frac{1}{2!}\boldsymbol{\delta}^{\wedge^{2}} + \frac{1}{3!}\boldsymbol{\delta}^{\wedge^{3}} + \cdots

ここで、

\boldsymbol{\delta}^{\wedge^{2}} = \begin{pmatrix} [\boldsymbol{\omega}]_\times & \boldsymbol{u} \\ 0 & 0 \end{pmatrix} \begin{pmatrix} [\boldsymbol{\omega}]_\times & \boldsymbol{u} \\ 0 & 0 \end{pmatrix} = \begin{pmatrix} [\boldsymbol{\omega}]_\times^2 & [\boldsymbol{\omega}]_\times \boldsymbol{u} \\ 0 & 0 \end{pmatrix}

\boldsymbol{\delta}^{\wedge^{3}} = \begin{pmatrix} [\boldsymbol{\omega}]_\times & \boldsymbol{u} \\ 0 & 0 \end{pmatrix} \begin{pmatrix} [\boldsymbol{\omega}]_\times^2 & [\boldsymbol{\omega}]_\times \boldsymbol{u} \\ 0 & 0 \end{pmatrix} = \begin{pmatrix} [\boldsymbol{\omega}]_\times^3 & [\boldsymbol{\omega}]_\times^2 \boldsymbol{u} \\ 0 & 0 \end{pmatrix}

なので、

\exp(\boldsymbol{\delta}^\wedge) = \boldsymbol{I} + \begin{pmatrix} [\boldsymbol{\omega}]_\times & \boldsymbol{u} \\ 0 & 0 \end{pmatrix} + \frac{1}{2!} \begin{pmatrix} [\boldsymbol{\omega}]_\times^2 & [\boldsymbol{\omega}]_\times \boldsymbol{u} \\ 0 & 0 \end{pmatrix} + \frac{1}{3!} \begin{pmatrix} [\boldsymbol{\omega}]_\times^3 & [\boldsymbol{\omega}]_\times^2 \boldsymbol{u} \\ 0 & 0 \end{pmatrix} + \cdots

回転ブロックは$SO(3)$と同じであるが、並進成分は異なるべき級数になる。

\exp\left(
\begin{pmatrix}
[\boldsymbol{\omega}]_\times & \boldsymbol{u} \\
0 & 0
\end{pmatrix}
\right) = \begin{pmatrix} \exp([\boldsymbol{\omega}]_\times) & V\boldsymbol{u} \\ 0 & 1 \end{pmatrix}

V = \boldsymbol{I} + \frac{1}{2!}[\boldsymbol{\omega}]_\times + \frac{1}{3!}[\boldsymbol{\omega}]_\times^2 + \cdots

項を奇数乗と偶数乗に分割し、因数分解する。

V = \boldsymbol{I} + \sum_{i=0}^{\infty} \left[\frac{1}{(2i+2)!}[\boldsymbol{\omega}]_\times^{2i+1} + \frac{1}{(2i+3)!}[\boldsymbol{\omega}]_\times^{2i+2}\right]

= \boldsymbol{I} + \left( \sum_{i=0}^{\infty} \frac{(-1)^i \theta^{2i}}{(2i+2)!} \right) [\boldsymbol{\omega}]_\times + \left( \sum_{i=0}^{\infty} \frac{(-1)^i \theta^{2i}}{(2i+3)!} \right) [\boldsymbol{\omega}]_\times^2

係数はテイラー展開で、

\sum_{i=0}^{\infty} \frac{(-1)^i \theta^{2i}}{(2i+2)!} = \frac{1}{2!} - \frac{\theta^2}{4!} + \frac{\theta^4}{6!} - \cdots = \frac{1 - \cos \theta}{\theta^2}

\sum_{i=0}^{\infty} \frac{(-1)^i \theta^{2i}}{(2i+3)!} = \frac{1}{3!} - \frac{\theta^2}{5!} + \frac{\theta^4}{7!} - \cdots = \frac{\theta - \sin \theta}{\theta^3}

となり、Vは以下のようにまとめられる。

V = \boldsymbol{I} + \left( \frac{1 - \cos \theta}{\theta^2} \right) [\boldsymbol{\omega}]_\times + \left( \frac{\theta - \sin \theta}{\theta^3} \right) [\boldsymbol{\omega}]_\times^2

$\theta^2$が小さい場合、$A, B, C$のテイラー展開を使用すべきである。

3.2 対数写像 (Logarithm map)

計算式

T = \begin{pmatrix} \boldsymbol{R} & \boldsymbol{t} \\ 0 & 1 \end{pmatrix} \in SE(3), \quad
\ln(T) = \begin{pmatrix} [\boldsymbol{\omega}]_\times & \boldsymbol{u} \\ 0 & 0 \end{pmatrix} \in \mathfrak{se}(3)

回転部分の$\ln$は $SO(3)$ と同様である。
並進部分は次で与えられる。

\boldsymbol{u} = V^{-1}\,\boldsymbol{t}

V^{-1} = \boldsymbol{I} - \frac{1}{2} [\boldsymbol{\omega}]_\times + \frac{1}{\theta^2} \left(1 - \frac{A}{2B}\right) [\boldsymbol{\omega}]_\times^2

導出

指数写像において、$V$は以下のように定義された。

V = \boldsymbol{I} + A[\boldsymbol{\omega}]_\times + B[\boldsymbol{\omega}]_\times^2

ここで、$A = \frac{1-\cos\theta}{\theta^2}$、$B = \frac{\theta-\sin\theta}{\theta^3}$である。

$V^{-1}$を求めるために、$V$の逆行列を直接計算する代わりに、$V$と同じ形の行列を仮定する。

V^{-1} = \boldsymbol{I} + \alpha[\boldsymbol{\omega}]_\times + \beta[\boldsymbol{\omega}]_\times^2

$V \cdot V^{-1} = \boldsymbol{I}$の条件から、係数$\alpha$と$\beta$を求める。

(\boldsymbol{I} + A[\boldsymbol{\omega}]_\times + B[\boldsymbol{\omega}]_\times^2)(\boldsymbol{I} + \alpha[\boldsymbol{\omega}]_\times + \beta[\boldsymbol{\omega}]_\times^2) = \boldsymbol{I}

左辺を展開すると：

\begin{align}
&= \boldsymbol{I} + \alpha[\boldsymbol{\omega}]_\times + \beta[\boldsymbol{\omega}]_\times^2 \nonumber \\
&\quad + A[\boldsymbol{\omega}]_\times + A\alpha[\boldsymbol{\omega}]_\times^2 + A\beta[\boldsymbol{\omega}]_\times^3 \nonumber \\
&\quad + B[\boldsymbol{\omega}]_\times^2 + B\alpha[\boldsymbol{\omega}]_\times^3 + B\beta[\boldsymbol{\omega}]_\times^4 \nonumber
\end{align}

$[\boldsymbol{\omega}]_\times^3 = -\theta^2[\boldsymbol{\omega}]_\times$および$[\boldsymbol{\omega}]_\times^4 = -\theta^2[\boldsymbol{\omega}]_\times^2$の性質を用いて整理すると：

\begin{align}
&= \boldsymbol{I} + (A + \alpha)[\boldsymbol{\omega}]_\times \nonumber \\
&\quad + (B + A\alpha + \beta)[\boldsymbol{\omega}]_\times^2 \nonumber \\
&\quad + (-A\beta\theta^2 - B\alpha\theta^2)[\boldsymbol{\omega}]_\times \nonumber \\
&\quad + (-B\beta\theta^2)[\boldsymbol{\omega}]_\times^2 \nonumber
\end{align}

= \boldsymbol{I} + (A + \alpha - A\beta\theta^2 - B\alpha\theta^2)[\boldsymbol{\omega}]_\times + (B + A\alpha + \beta - B\beta\theta^2)[\boldsymbol{\omega}]_\times^2

これが$\boldsymbol{I}$に等しくなるためには、各次数の係数がゼロでなければならない：

$[\boldsymbol{\omega}]_\times$の係数：$A + \alpha - A\beta\theta^2 - B\alpha\theta^2 = 0$
$[\boldsymbol{\omega}]_\times^2$の係数：$B + A\alpha + \beta - B\beta\theta^2 = 0$

1次近似では高次項を無視して：

$A + \alpha = 0$ より $\alpha = -A = -\frac{1-\cos\theta}{\theta^2}$
$B + A\alpha + \beta = 0$ より $\beta = -B - A\alpha = -B + A^2$

$A = \frac{1-\cos\theta}{\theta^2}$、$B = \frac{\theta-\sin\theta}{\theta^3}$を用いて計算すると：

\alpha = -\frac{1}{2}, \quad \beta = \frac{1}{\theta^2}\left(1 - \frac{A}{2B}\right)

したがって：

V^{-1} = \boldsymbol{I} - \frac{1}{2}[\boldsymbol{\omega}]_\times + \frac{1}{\theta^2}\left(1 - \frac{A}{2B}\right)[\boldsymbol{\omega}]_\times^2

3.3 実装

💻ソースコードを見てみよう

剛体変換に関する実装：Pose3.h
指数写像の実装：Pose3.cpp gtsam::Pose3::Expmap()
対数写像の実装：Pose3.cpp gtsam::Pose3::Logmap()

⌨実装例

#include <gtsam/geometry/Pose3.h>
#include <gtsam/geometry/Rot3.h>
#include <gtsam/base/Vector.h>
#include <iostream>

int main() {
  using namespace gtsam;

  // 適当なPose3（回転＋並進）
  Pose3 T(Rot3::RzRyRx(0.1, -0.2, 0.3), Point3(1.0, 2.0, 3.0));

  // Pose3 -> se(3)（Vector6: [omega(3), v(3)]）
  Vector6 xi = Pose3::Logmap(T);

  // se(3) -> Pose3
  Pose3 T_recovered = Pose3::Expmap(xi);

  return 0;
}

まとめ

リー代数からリー群への変換は指数写像、リー群からリー代数への変換は対数写像を用いる。
$\mathfrak{so}(3)$ から $SO(3)$ への指数写像はロドリゲスの公式となっている。
最後に、IMU Preintegration on Manifold for Efficient Visual-Inertial Maximum-a-Posteriori Estimationの式(6)まで読めるようになっているか確認することを推奨する。
