IBMCloud AutoScale用VPCロードバランサ

Posted at

##目的
IBMCloudのVPC Gen2環境におけるAutoScale用のロードバランサを導入する
今回は、フロントをHTTPSで受け、オフロードした後にバックエンドをHTTPで受ける構成まで導入する。

##構成

  • ローカル端末:macOS Catalina 10.15.6 1台
  • プラットフォーム:IBMCloud
    • VPC:ロードバランサー 1サービス
    • 証明書:CertificateManager 1サービス

##証明書の登録

はじめに、フロントをHTTPSで受けるため、SSL/TLS証明書を登録する

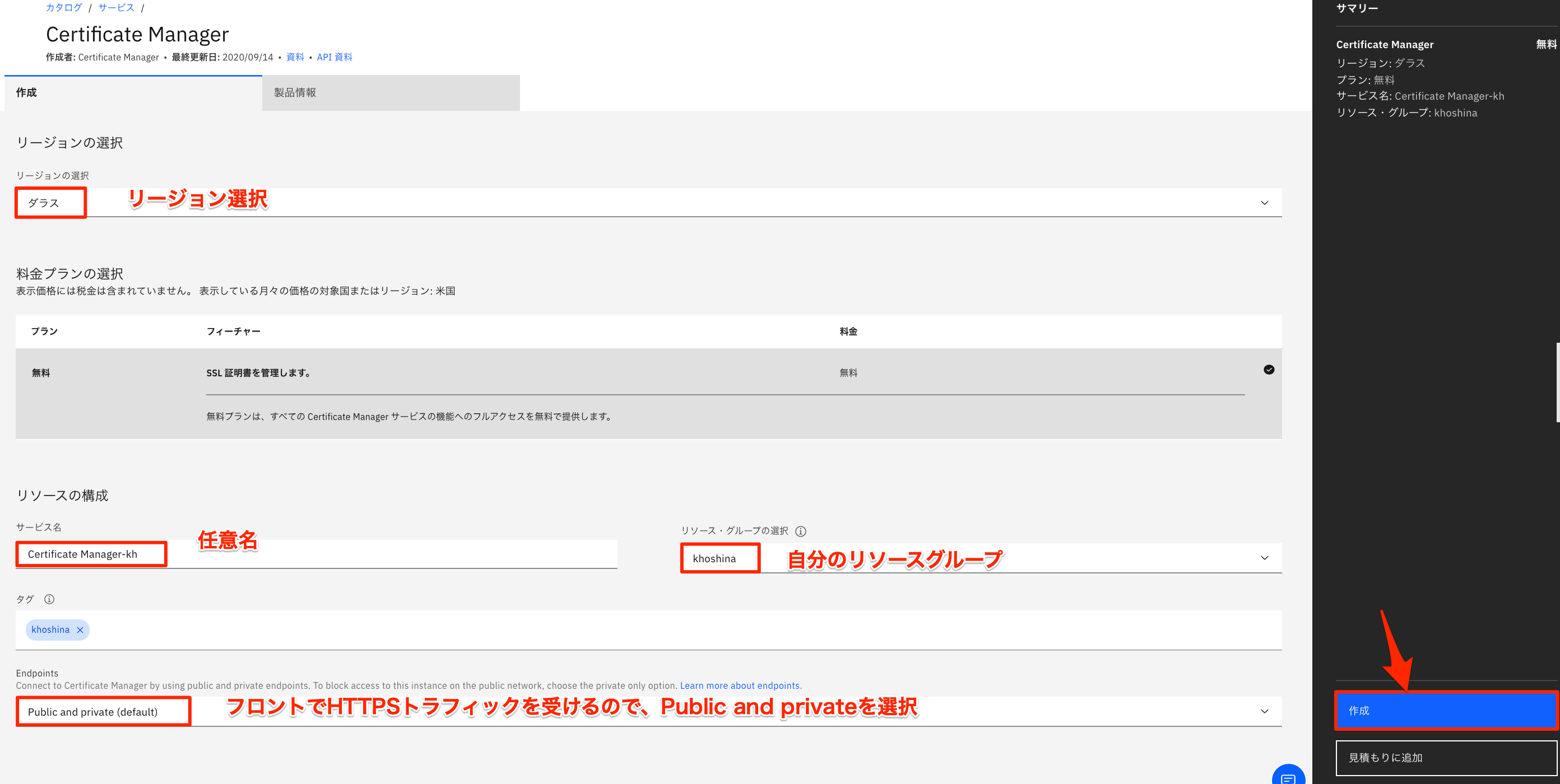

サービスからCertificate Managerを選ぶ

  • リージョンの選択:任意のリージョン
  • サービス名:任意名
  • リソースグループの選択:自分のリソースグループ
  • Endpoints:パブリック側でHTTPSを受けるのでPublic and privateを選択

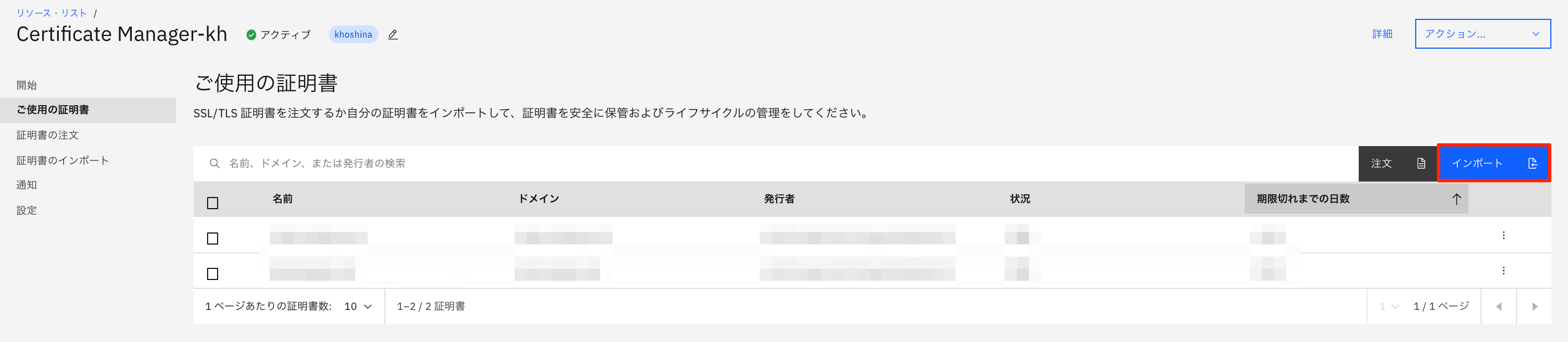

所有している証明書を登録するので、インポートを選択
証明書の発行方法はこちらを参照:IBM Cloud サーバでLet’sEncrypt証明書発行
発行する証明書は、インターネットで公開するFQDNで発行すること

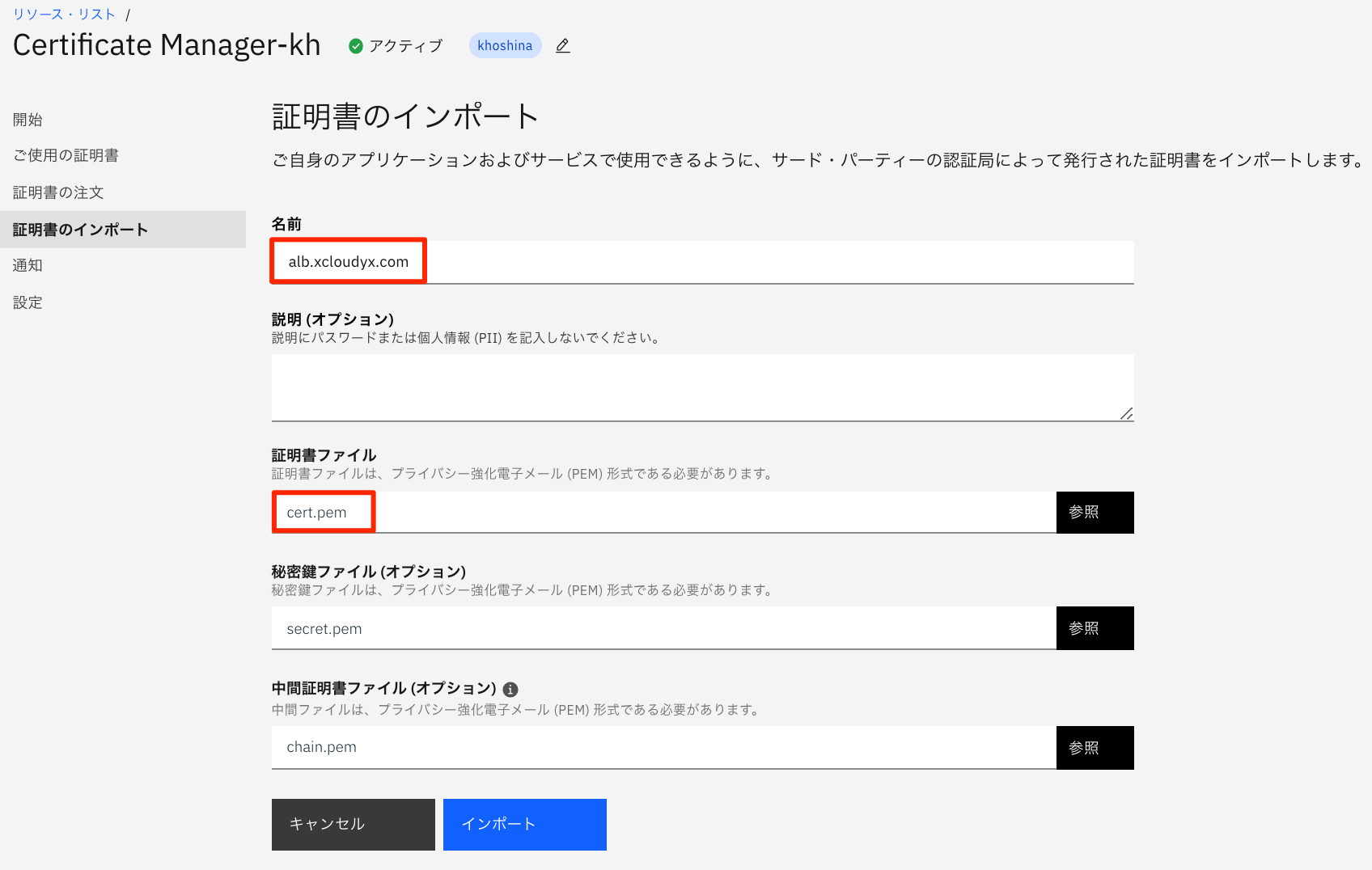

  • 名前:任意
  • 証明書ファイル:TLS/SSL証明書
  • 秘密鍵:任意で登録
  • 中間証明書:任意で登録


##アクセス権の追加(VPC->CertificateManager)
ロードバランサにTLS証明書を登録するには、CertificateManagerへのアクセス許可が必要なため追加する

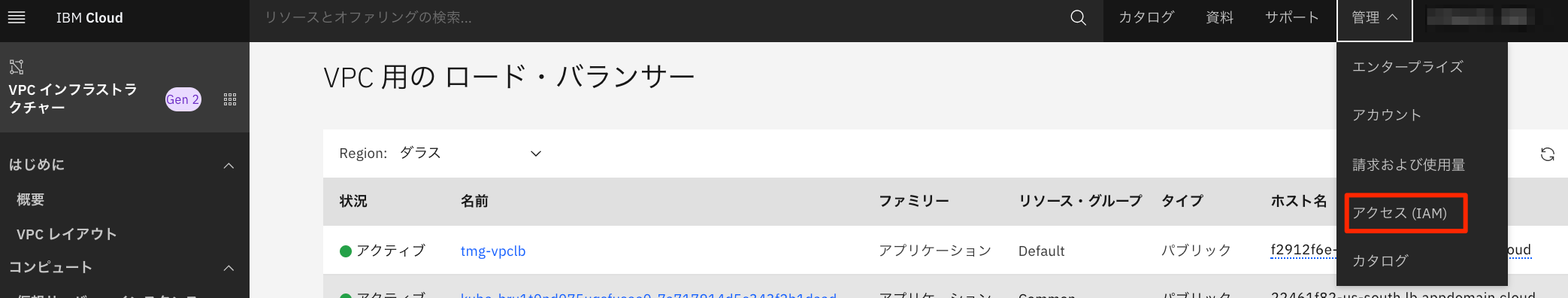

管理 -> **アクセス(IAM)**を選択

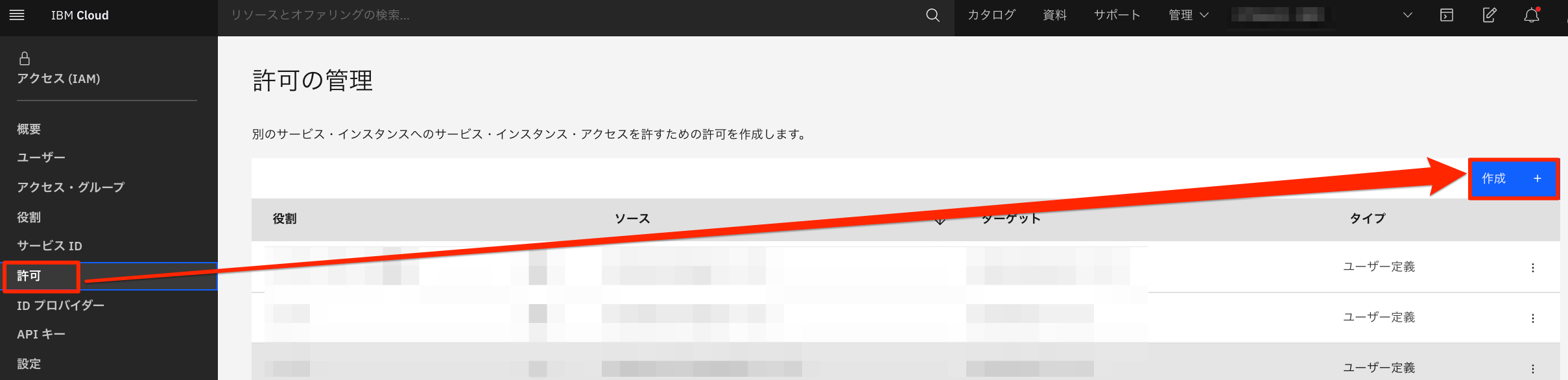

許可 -> 作成を選択

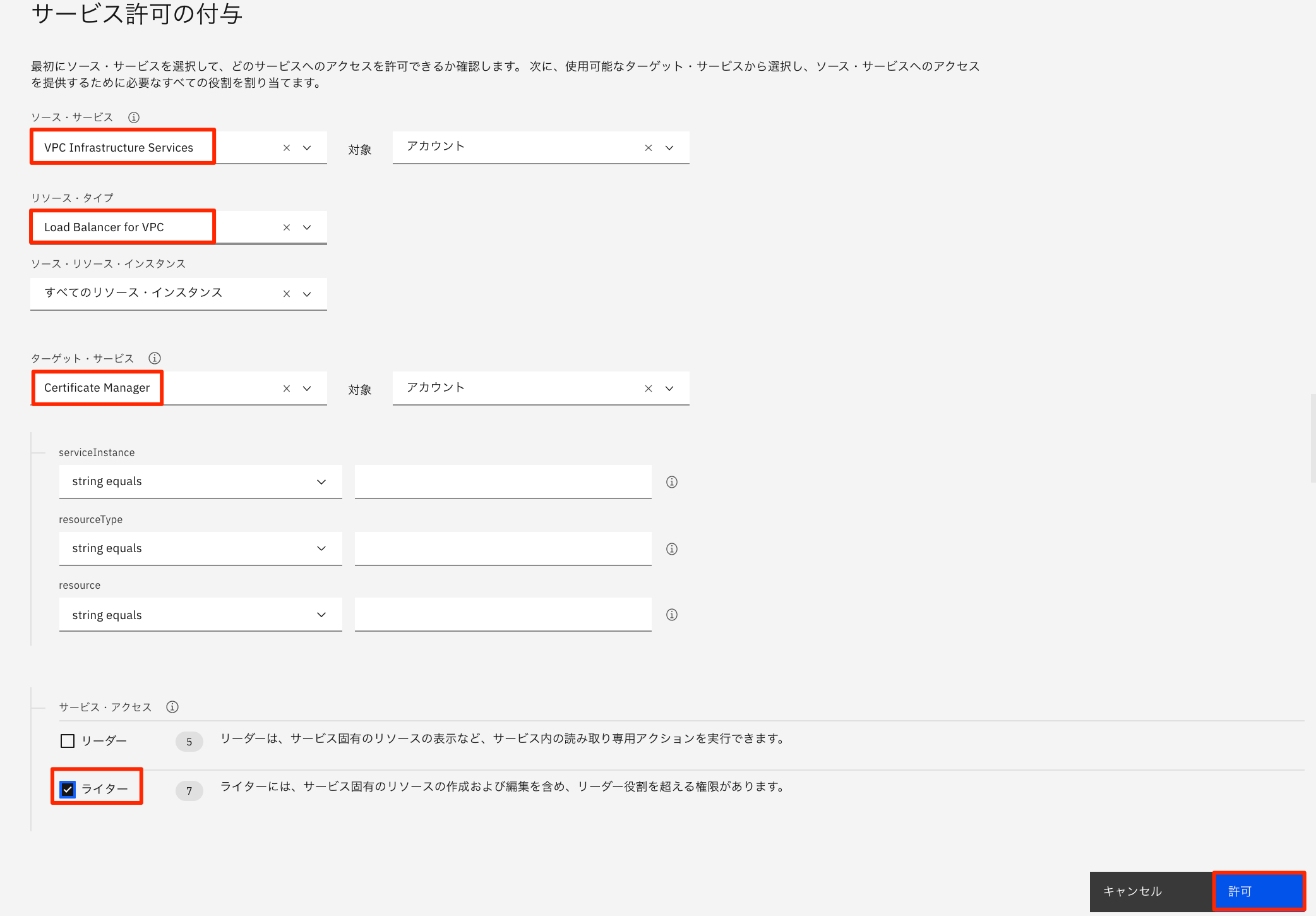

  • ソースサービス:VPC Infrastructure Serviceを選択
  • リソースタイプ:Load Balancer for VPCを選択
  • ターゲットサービス:Certificate Managerを選択
  • サービスアクセス:ライターを選択


##ロードバランサの作成

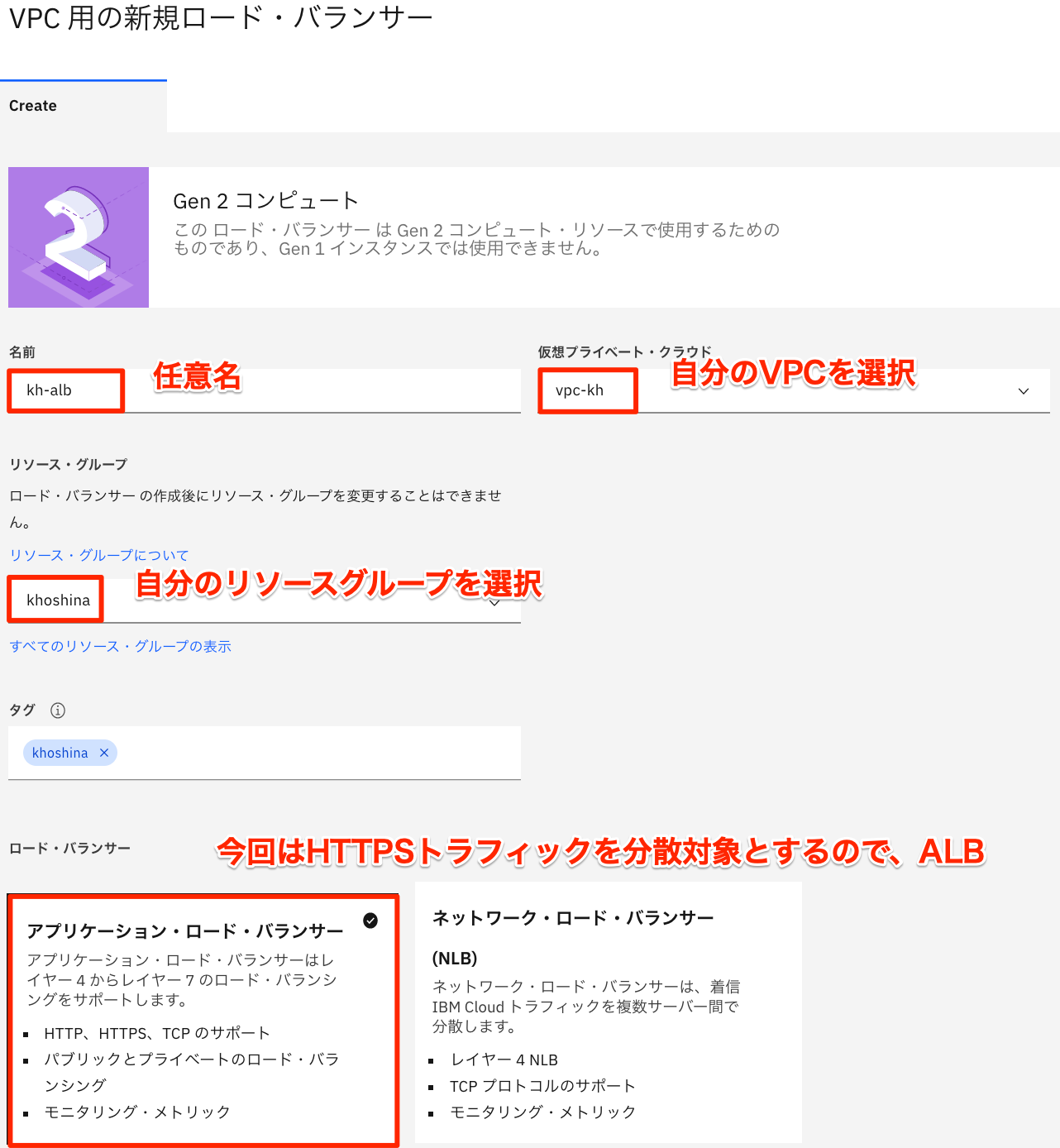

VPCインフラストラクチャー -> ロードバランサー -> 作成を選択

  • 名前:任意名
  • 仮想プライベートクラウド:自分のVPCを選択
  • リソースグループ:自分のリソースグループを選択
  • ロードバランサ:HTTPSで受けたものを分散するので、アプリケーションロードバランサを選択

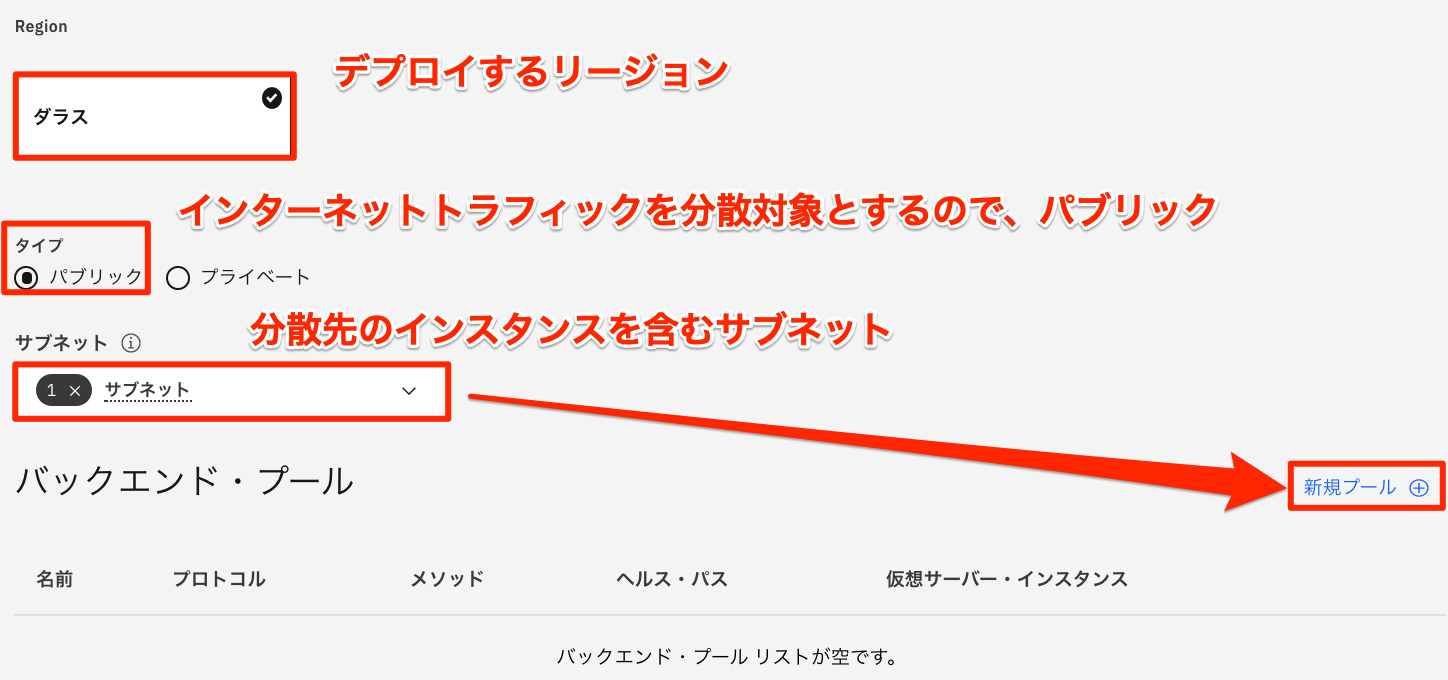

  • Region:デプロイするリージョンを選択
  • タイプ:インターネットトラフィックを分散対象とするので、パブリックを選択
  • サブネット:分散先の仮想サーバインスタンスを含むサブネットを選択

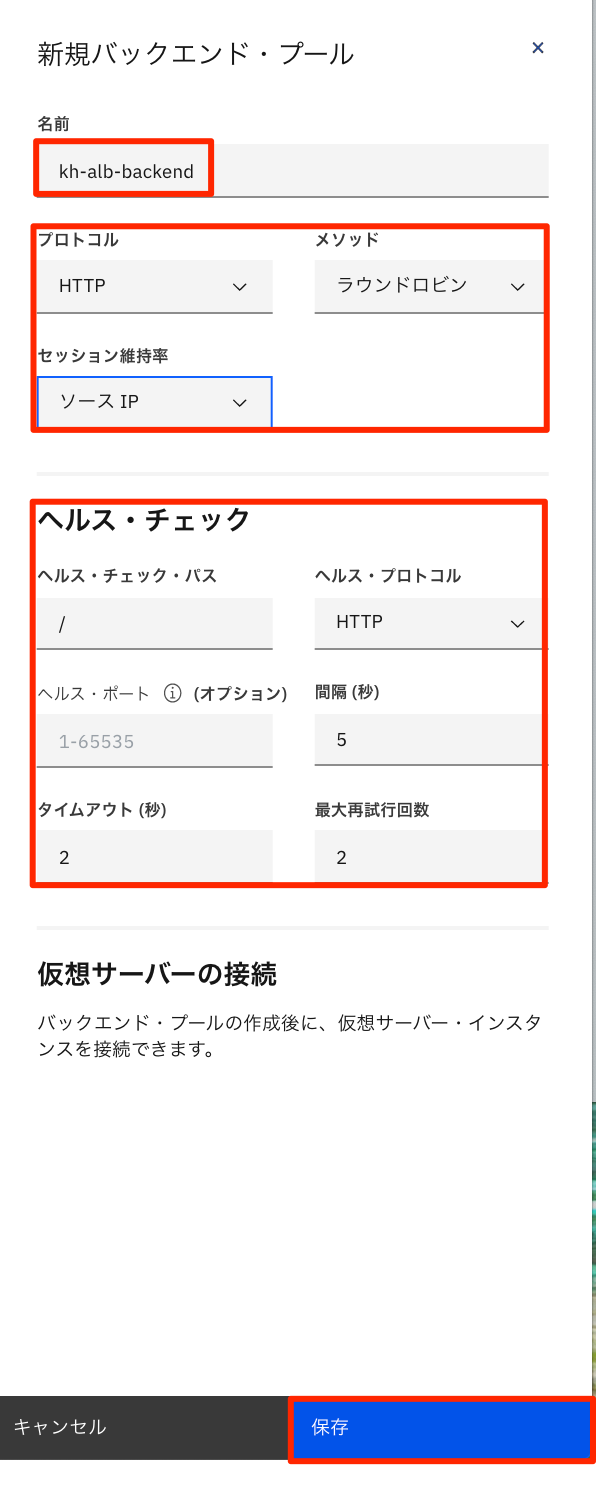

新規プールを選択

  • 名前:任意名
  • プロトコル:バックエンドはHTTPとするため、HTTPを選択
  • メソッド:分散方式はラウンドロビンを選択
  • セッション維持率:ソースIPを選択
  • ヘルスチェック:変更不要のためそのまま

IBM_Cloud_Infrastructure_と_Slack_____NAOKI_ERA__ACS-Network_Security__Japan____IBM_Cloud_Platform___3_個の新しいアイテム.png

フロントエンドのリスナーを追加するため、新規リスナーを選択

  • プロトコル:フロントはHTTPSで受けるため、HTTPSを選択
  • ポート:443
  • バックエンドプール:フロントで受けた後のバックエンドプールを選択
  • SSL証明書:CertificateManagerで作成した証明書を選択
    ここで、証明書を選択出来ない場合は、アクセス権の追加が間違っている可能性が高いので確認


リスナーを保存後、ロードバランサの作成を選択

##DNS登録
最後に作成したロードバランサをDNSに登録する。
今回は、alb.xcloudyx.comに来た通信をロードバランサにCNAMEする。

ロードバランサのFQDNを確認する

この値をDNSに登録する
ロードバランサFQDNの最後に「.」を忘れないこと

ここまで実施すれば、AutoScale用のロードバランサの作成は完了
バックエンドインスタンスの作成は、AutoScaleグループが自動で作成するので、不要です。
