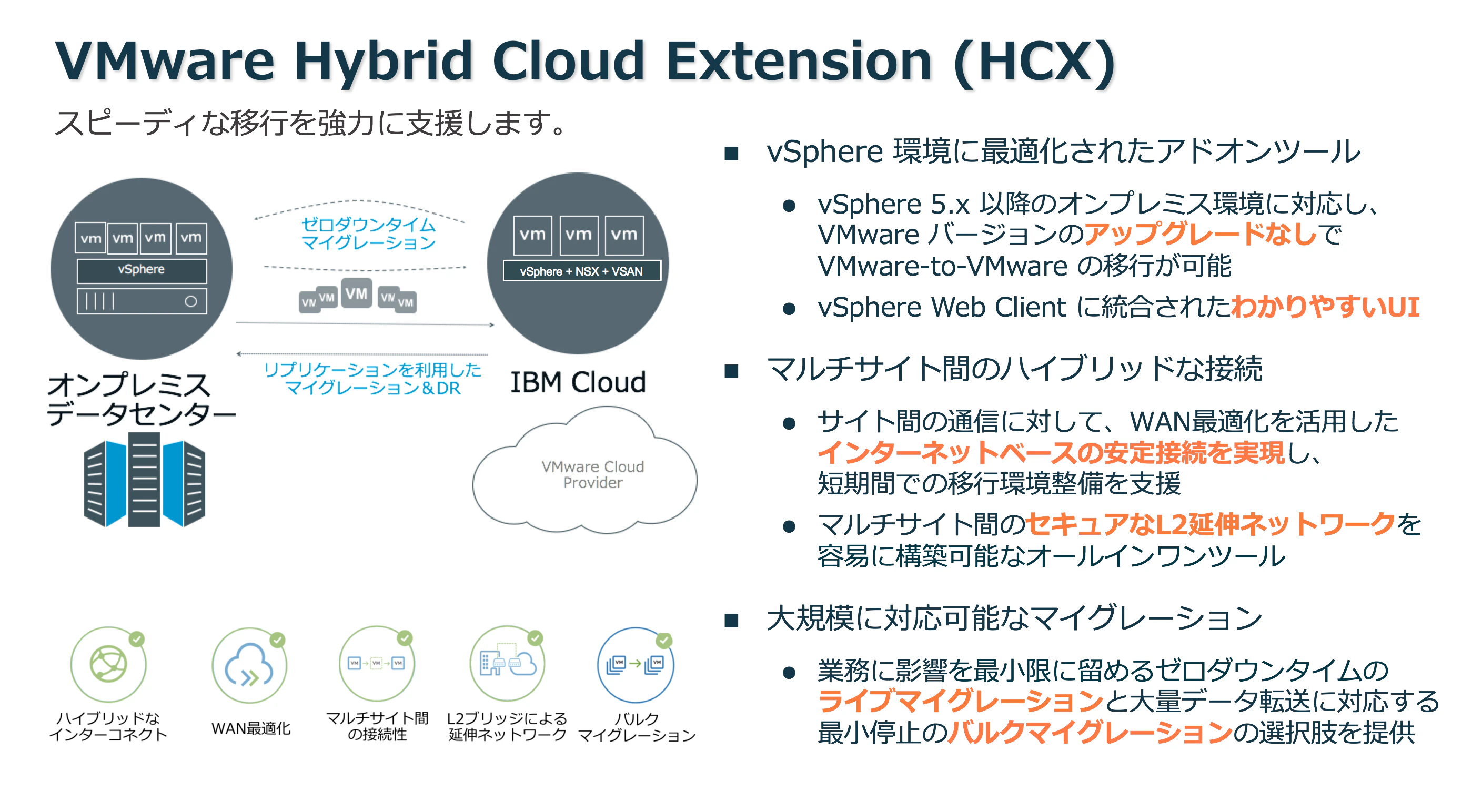

概要
オンプレミス
こちらの文書を参考にしていきます。
VMware NSX Hybrid Connect User Guide - VMware NSX Hybrid Connect 3.5.1
リソース要件
数によって変わりますが、基本的な機能は1つずつあれば利用できます。
HCX Component | vCPU | Memory | Disk 1 | Disk 2 |
---|---|---|---|---|
HCX Enterprise Manager | 4 | 12 GB | 60 GB | N/A |
HCX WAN Interconnect (HCX-WAN-IX) | 8 | 3 GB | 2 GB | N/A |
HCX Network Extension (HCX-NET-EXT) | 8 | 3 GB | 2 GB | N/A |
HCX WAN Optimization (HCX-WAN-OPT) | 8 | 14 GB | 30 GB | 70 GB |
Total | 28 | 32 GB | 94 GB | 70 GB |
ネットワーク回線要件
使用可能な帯域として、100 Mbps 以上が推奨されています。
IBM Cloud では、インターネット経由、専用線経由のどちらにも対応しています。
"It is a good practice to have 100 Mbit of the WAN bandwidth available for the HCX WAN
Interconnect's migration services"
"Cross-cloud vMotion requires 100 Mbps or above throughput capability."
IP アドレス要件
- インターネット通信用のグローバルIP x1
- 管理通信用の内部IPアドレス x3
- HCX Enterprise Manager (HCX-ENT-MGR)
- 1 vCenter(サイト) ごとに1つ必要
- HCX WAN Interconnect (HCXWAN-IX)
- 1サイトペア接続ごとに1つ必要
- HCX Network Extension (HCX-NET-EXT)
- 分散スイッチごとに1つ必要
- HCX Enterprise Manager (HCX-ENT-MGR)
- vMotion 用IPアドレス x1
- HCX WAN Interconnect (HCXWAN-IX)
- 1サイトペア接続ごとに1つ必要
- HCX WAN Interconnect (HCXWAN-IX)
通信要件
- オンプレミスに導入するHCXコンポーネント(Source)がIBM Cloud (Destination) および *.vmware.comと以下の条件でインターネット接続できる必要があります
- IBM Cloud 側の HCX Manager の IP アドレスは、HCX コンポーネントのデプロイが完了するまで決定されません
- 途中経路にてSNATもしくはMasqueradeは可、DNATは不可
Source | Destination | Protocol / Port | Purpose |
---|---|---|---|
Local Site HCX Enterprise Manager | connect.hcx.vmware.com hybridity-depot.vmware.com |
TCP-443 | Activation Updates |
Local Site HCX Enterprise Manager | Remote Site HCX Cloud Manager | TCP-443 | HCX Multisite Management |
Local Site HCX-WAN-IX (CGW) | Remote Site HCX-WAN-IX (CGW) | UDP-500 UDP-4500 |
HCX WAN Transport Suite B Crypto; IKEv2 |
Local Site HCX-NET-EXT (L2C) | Remote site HCX-NET-EXT (L2C) | UDP-500 UDP-4500 |
HCX WAN Transport Suite B Crypto; IKEv2 |
VMware バージョン・ライセンス要件
- vCenter 5.5u2 以上、ESXi 5.0 以上で全機能が利用可能
- 分散仮想スイッチ(L2延伸に、vSphere Enterprise Plus もしくは NSX が必要)
- (Evaluation ライセンスは、サポートされません)
クラウド

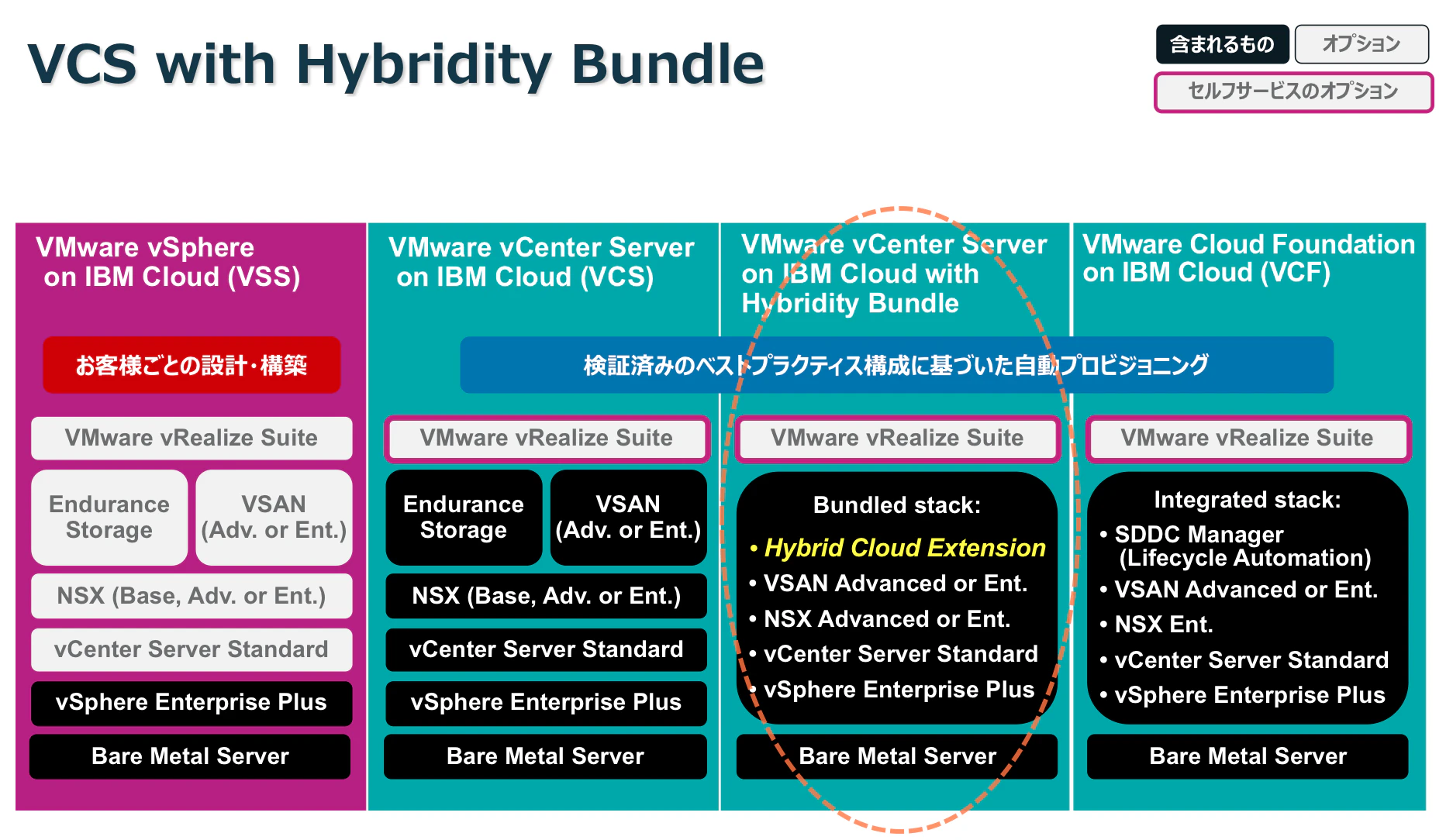

IBM Cloud インスタンスの注文
VMware HCX on IBM Cloud の注文 に従って、用意します。半日〜数日かかります。
この HCX ライセンスを使って、3サイトまで接続が可能です。
以下の状態になっていることを確認します。
オンプレミス HCX ライセンスの発行

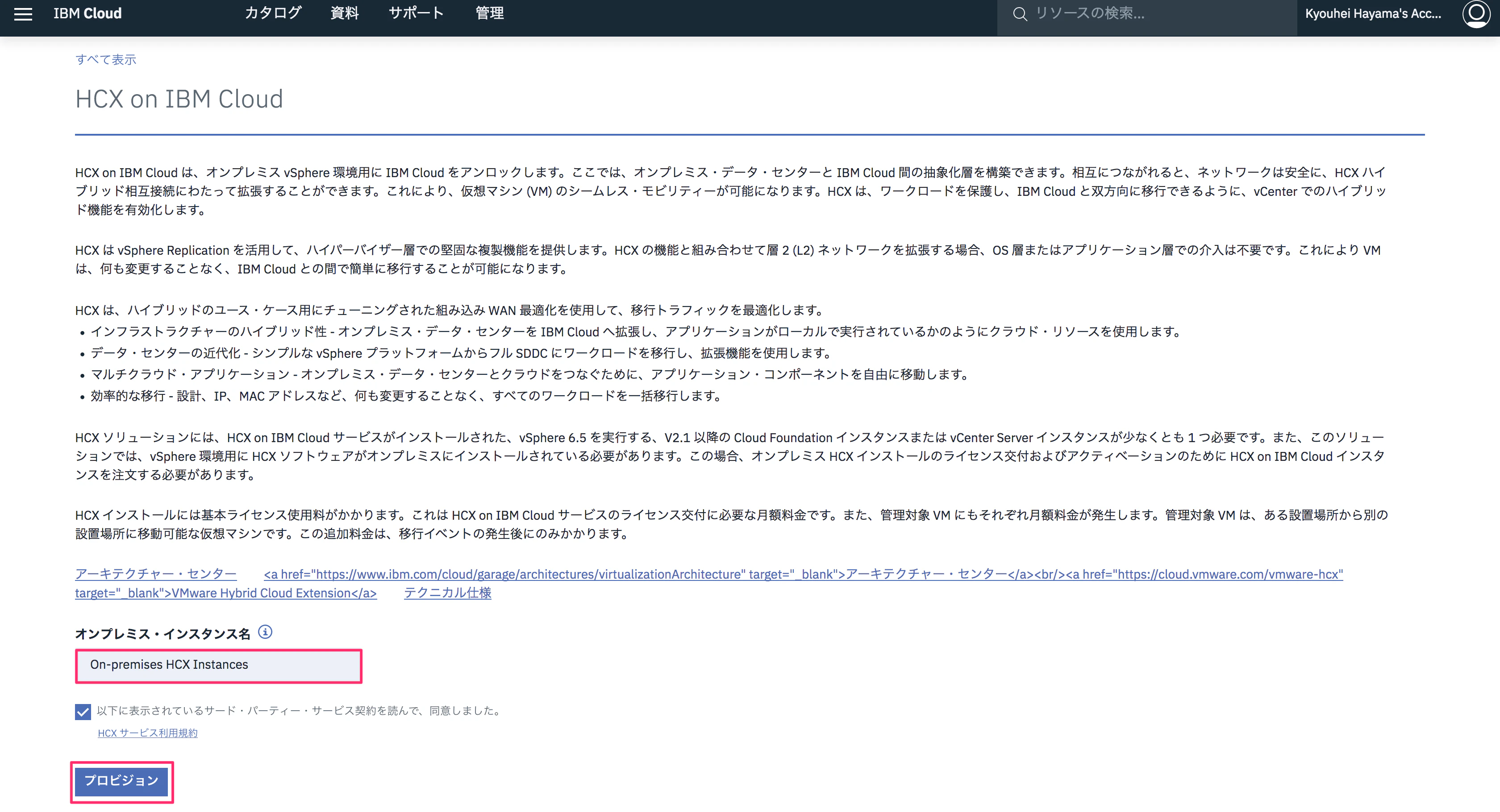

オンプレミス VMware HCX on IBM Cloud インスタンスの注文 にしたがって用意します。

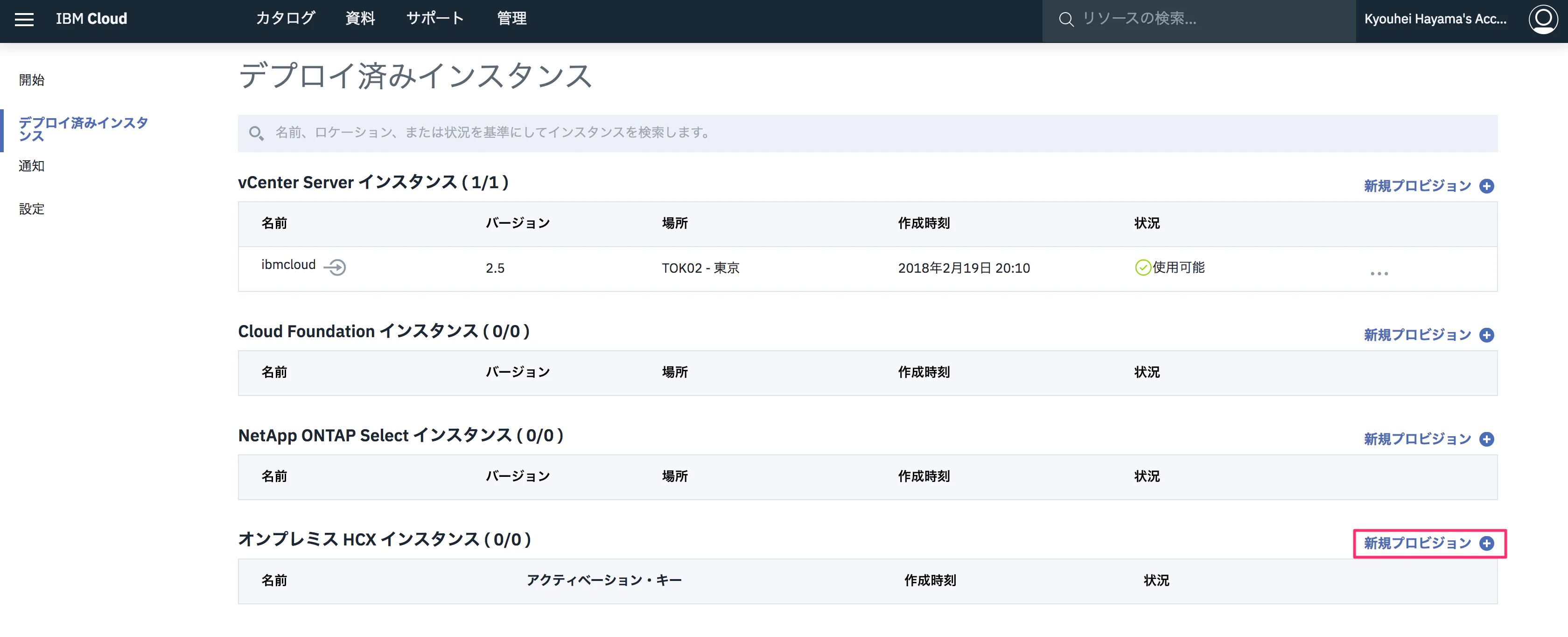

以下の画面で、オンプレのアクティベーションキーが入手できれば完了です。
さいごに
これにて事前準備は完了です。
次回は、構築について書きたいと思います。
--> 書きました!
VMware HCX on IBM Cloud 構築編 - Qiita
