IoT CentralとReButtonを使ってIoTデバイスを接続する(IoT Plug and Playフル活用編)

Last updated at Posted at 2019-11-06

はじめに

本記事は，IoT CentralとReButtonを使ってIoTデバイスを接続する(IoTプラグアンドプレイのテンプレートのみ使用する場合)の後続記事です。確かにIoT Centralのプラグアンドプレイのテンプレートを使用しただけでもIoTデバイスの接続簡素化は可能なのですが，今回はさらに踏み込んでIoT Centralのプラグアンドプレイのテンプレートも使用せずにIoTデバイスをIoT Centralに接続してみようと思います。

必要なもの

前回の記事で記載した準備するモノと同じです。IoT Centralは無償評価版が使えますので，実質ReButtonとWiFi環境があれば大丈夫です。

ReButtonのFirmwareバージョン確認

  1. ReButtonをAPモードにします。APモードにするには，ReButtonのLEDが白点滅するまで長押しします(10秒程度)。LEDの色は青→黄→水色→白の順に変化します。

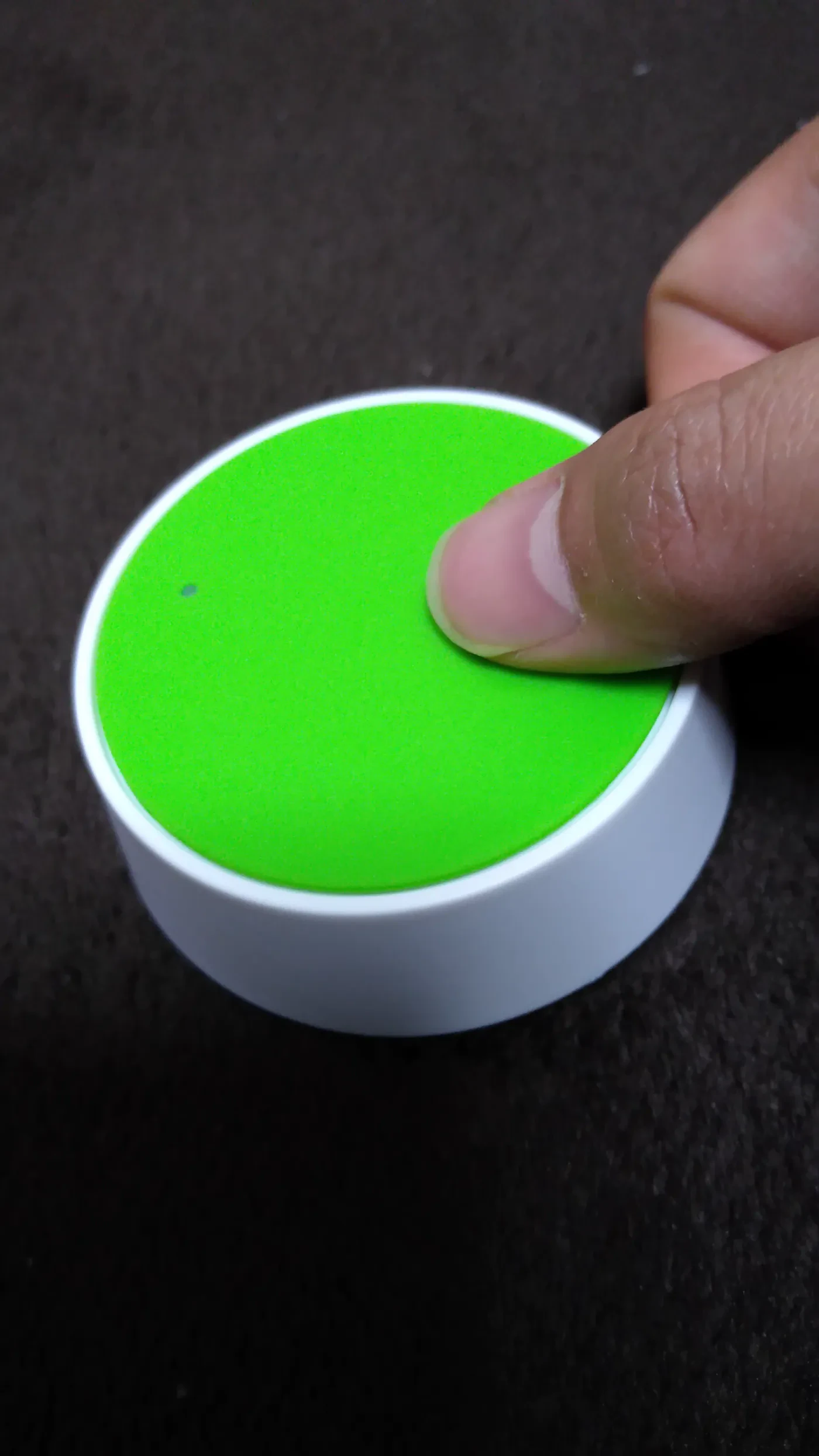

    こんな感じでずーっと押して白点滅を待ちます。

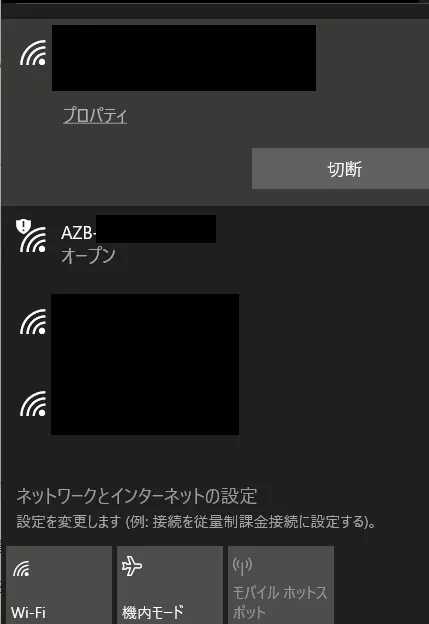

  2. WiFiをAZB-xxxxxxに切り替えます。

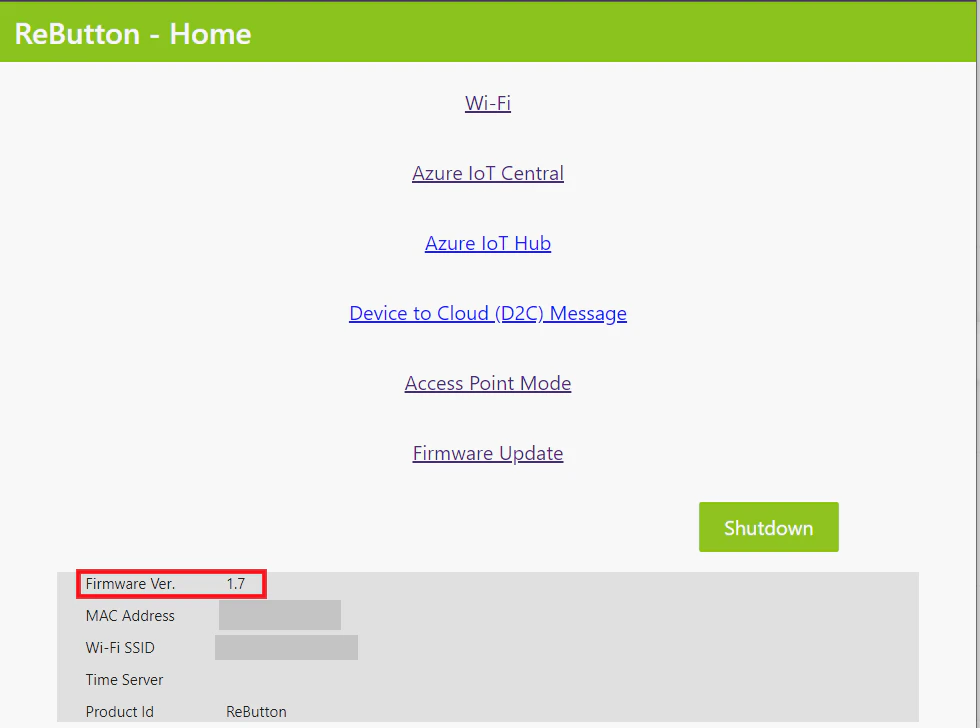

  3. ブラウザを起動し，http://192.168.0.1に接続します。Firmwareのバージョンが1.xであれば，IoT Plug and Playに対応したFirmwareにアップデートする必要がありますので，後続の手順を実施します。もし，Firmwareのバージョンが2.0.public-previewであれば，後続の"ReButtonのFirmwareアップデート"はスキップしてください。

ReButtonのFirmwareアップデート

2019年11月6日時点で，ReButtonの最新Firmwareバージョンは1.7なのですが，IoT Plug and Playを使用するためには，2.0(Public Preview)にアップデートする必要があります。
ReButtonのFirmwareアップデートは，ReButton Docs for ReButton - Step 3: OTAプロセスの記載に準じて進めれば問題ないのですが，やはりスクリーンショット等があった方が分かりやすいかと思いますので，本記事で補足しようと思います。

  1. 「ReButtonのLEDが白く光るまでボタンを押し続け、APモードに移行させます。 (リマインダー: アクセスポイント名はAZB-xxxxxxxxxxxxで、このページのURLはhttp://192.168.0.1です。)」
    前の項目を実施し，ReButtonのLEDが白点滅の状態であれば大丈夫です。

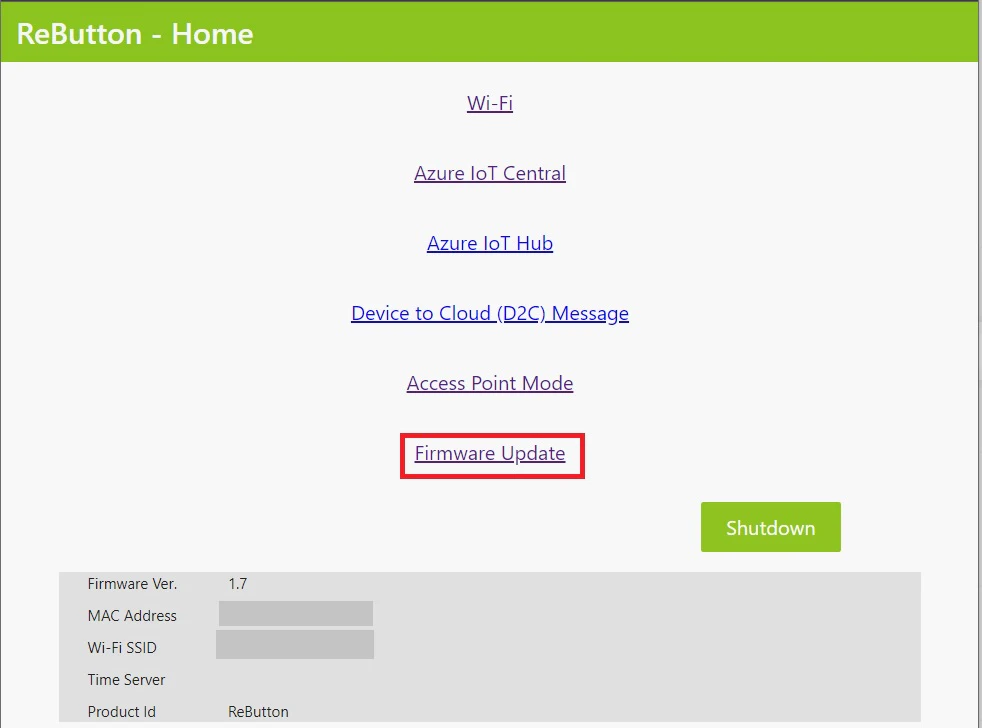

  2. 「ReButton - Homeを開き、Firmware Updateをクリックします。」

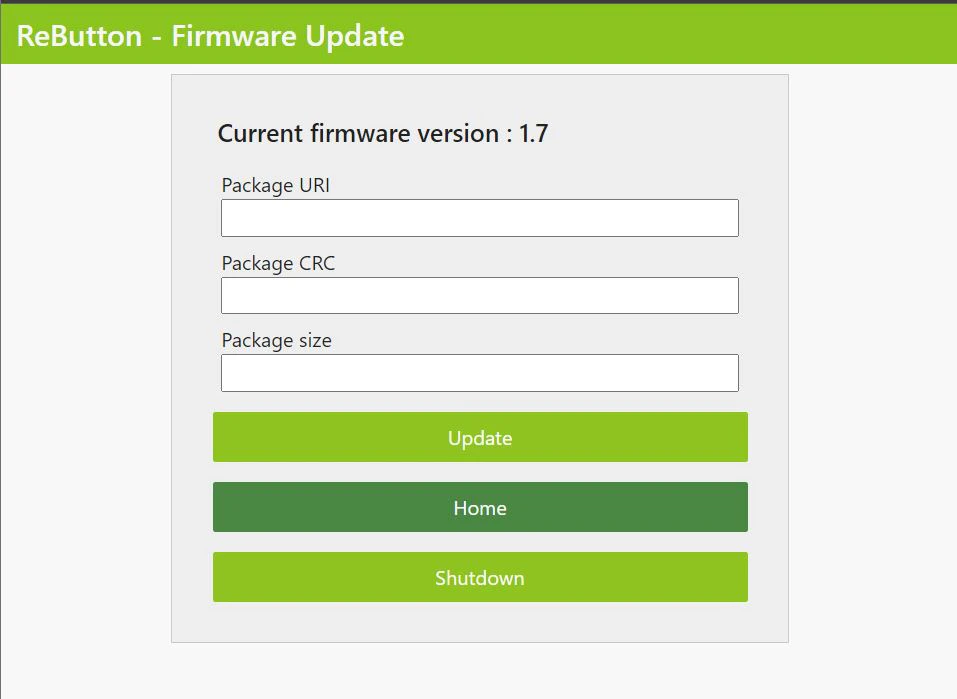

    すると、以下のような画面が表示されます。

  3. 「以下の情報はこのドキュメントで解説しています。Seeedが公開しているファームウェアの情報はこちらから確認でできます。」

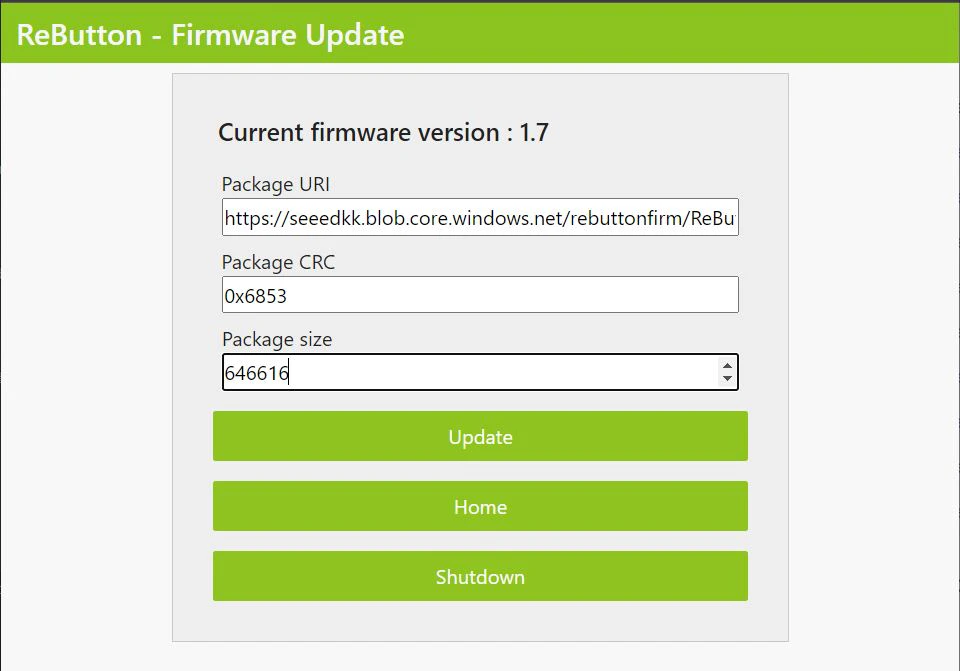

    GitHub SeeedJP/ReButtonにアクセスして確認しますが，今はReButtonのAPモードなので閲覧できないと思います。以下に今回アップデートする2.0public-previewの情報を記載していますので，参考にしてみてください。
        Package URI:　https://seeedkk.blob.core.windows.net/rebuttonfirm/ReButtonApp.2.0.public-preview.bin
        Package CRC: 0x6853
        Package Size: 646616
    です。これらの情報を入力します。

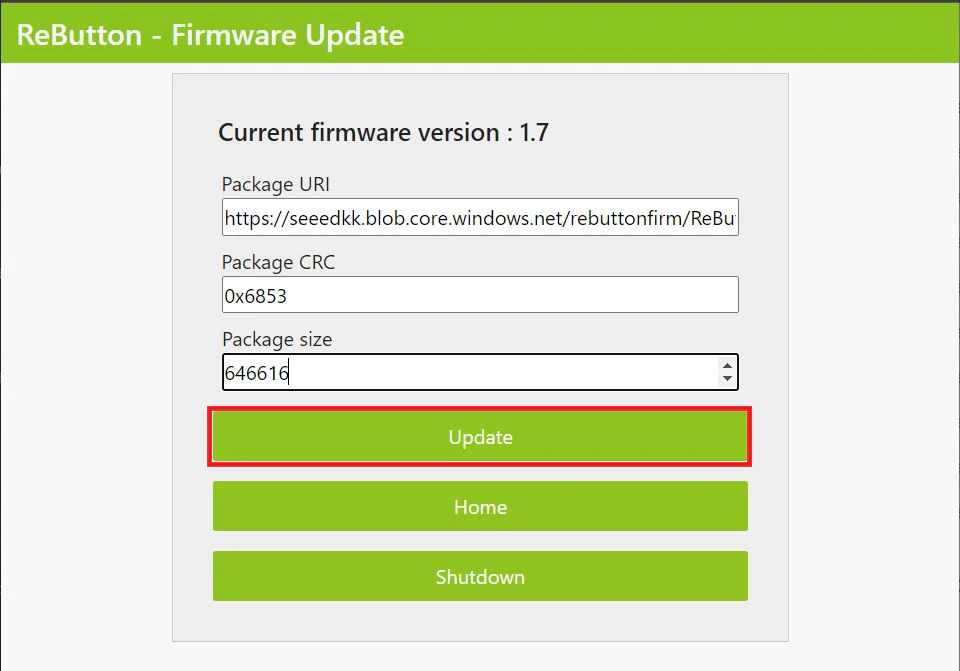

  4. 「ReButtonのボタンを押している状態で、Updateをクリックしてください。」
    ReButtonのボタンを押している状態で、
    "Update"ボタンをクリックします。その際，ReButtonがインターネット経由でFirmwareを取得できるように，ReButtonに登録したWiFi環境を事前に有効にしておきます。
    私は自分のWiFiルータを使用しているのですが，WiFiルータの電源を入れ忘れてFirmwareのアップデートを実行すると，ReButtonのLEDが赤点滅します。こうなった場合は合わせずWiFiルータの電源を入れた後に，この手順を再度実行すれば，問題ありません。

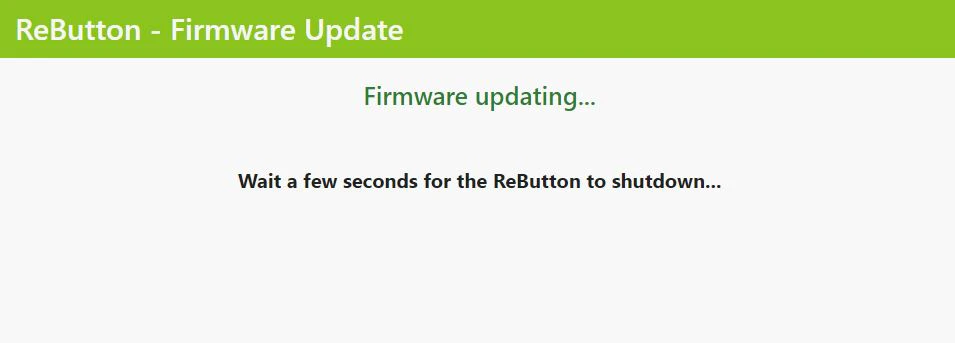

    すると、Firmware Updating...の画面が表示されます。

  5. 「LEDが点滅を始めるまで、ReButtonのボタンを押し続けます。ReButtonはファームウェアをダウンロードし、CRCを確認し、新しいファームウェアを書き込みます。この工程は30秒ほどかかります。」
      しばらくLEDが点滅しませんが、LEDが赤点滅しない限り、ReButtonを信じて待ちます。

  6. 「LEDが白く光ったら、ボタンから手を離してください。APモードで新しいファームウェアが立ち上がった証拠です。」
      これは文意のとおりですね。

  7. 「APモードの状態で、ReButtonのWi-FiとAzure connectionのセットアップをしてください。」

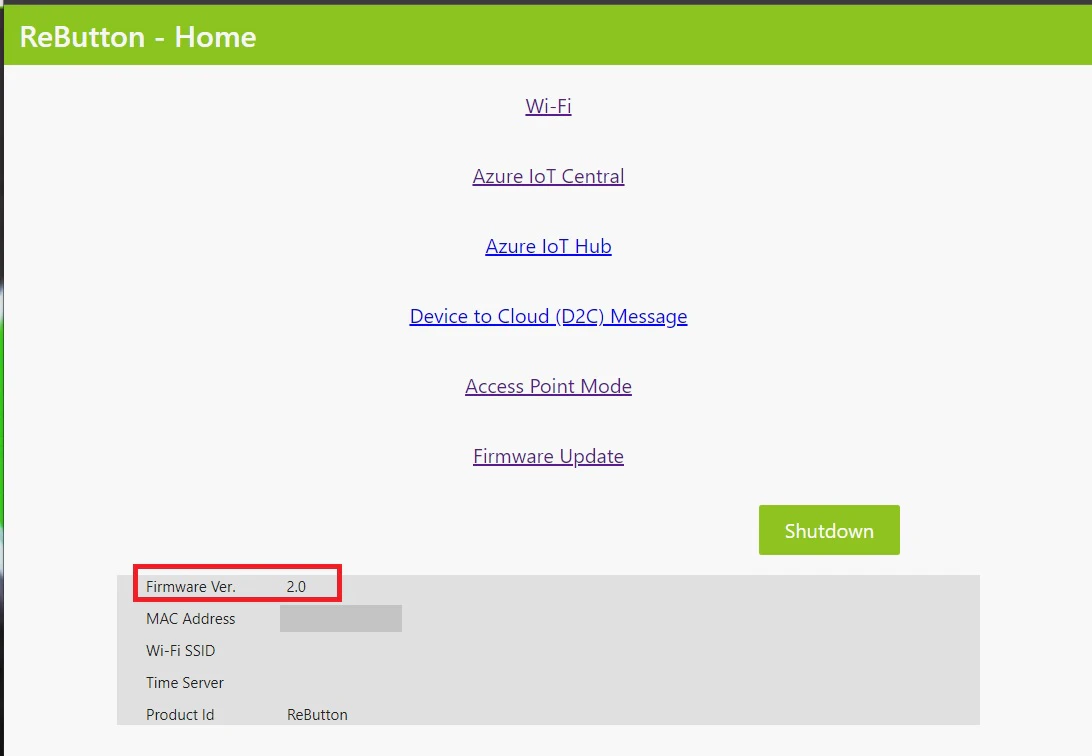

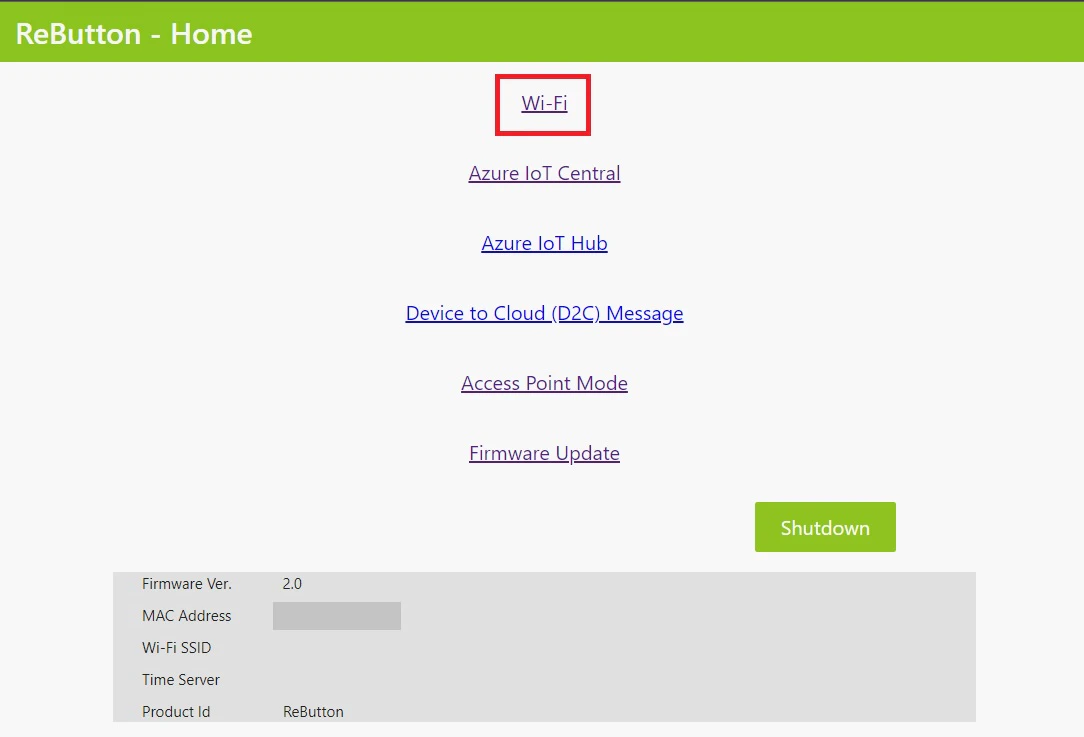

まず，WiFiの接続をAZB-xxxxxxxxに切り替えます。その後,ブラウザを起動し，http://192.168.0.1に接続します。Firmwareのバージョンが2.0になっていることを確認します。
その後,Wi-Fiのリンクをクリックします。

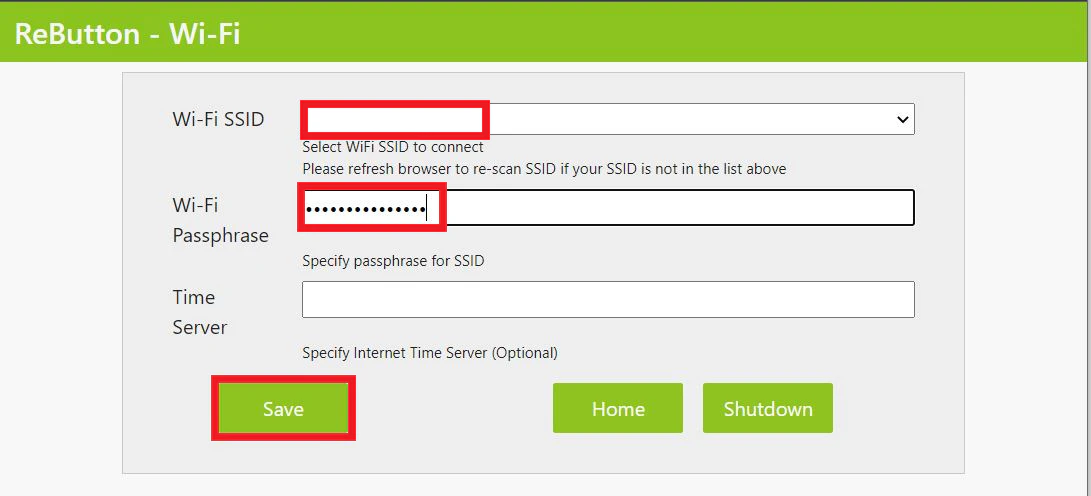

ご自身が使用されているWi-Fi SSID,Wi-Fi Passphraseを入力します。Time Serverについては入力不要です。必要な情報を入力後,「Save」ボタンをクリックします。
Wi-Fi savedの画面が表示されたら,「Shutdown」のボタンをクリックします。
これで,RebuttonのFirmwareアップデートは完了です。

IoT Centralにアクセス＆スコープIDとSASの取得

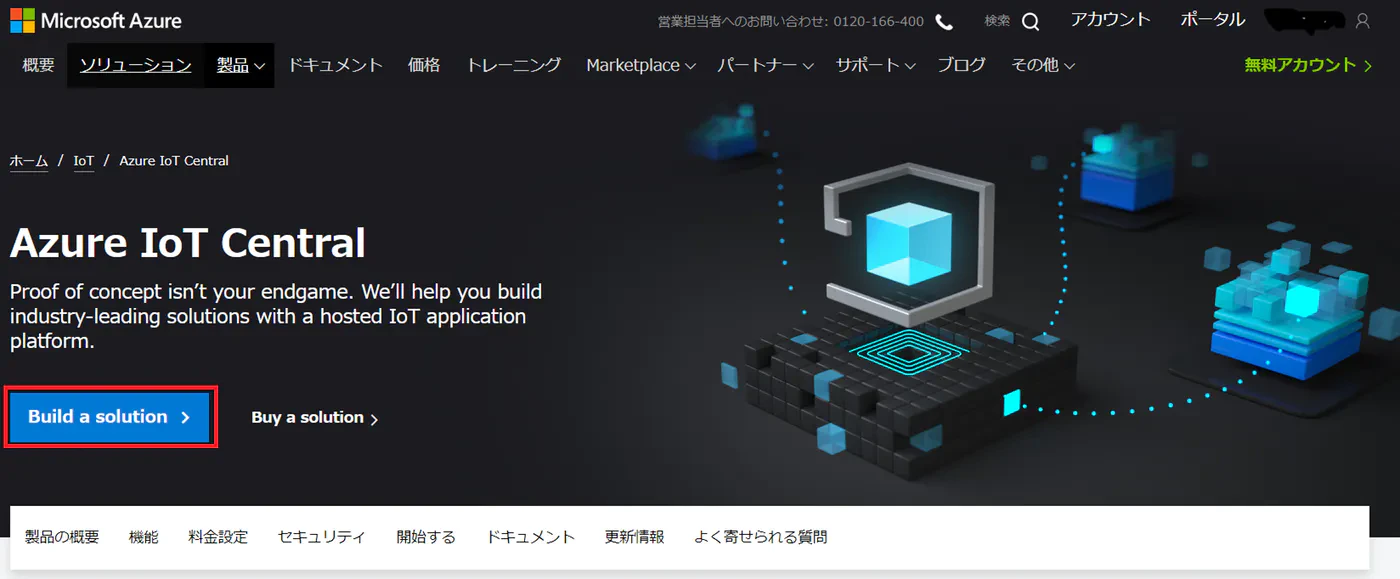

  1. IoT Centralにアクセスします。

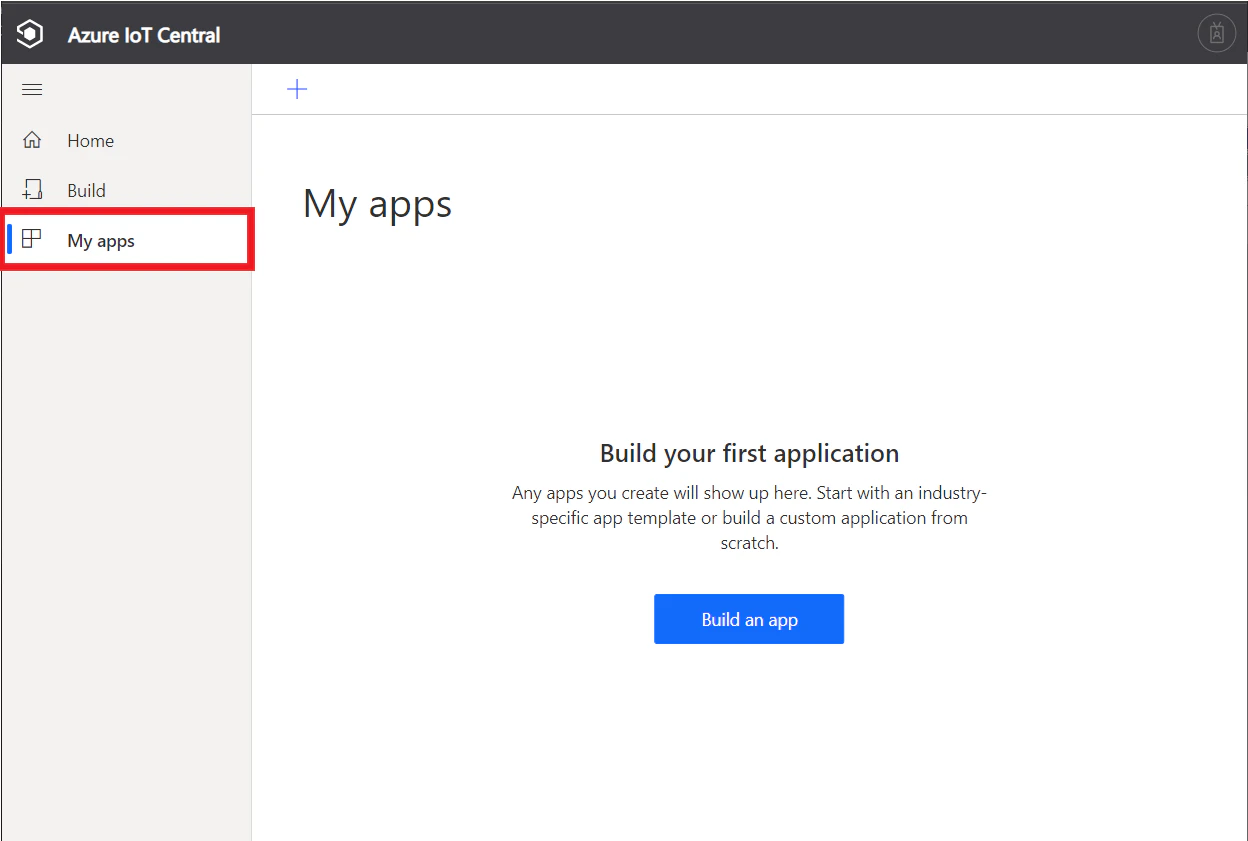

  2. My appsをクリックし、画面中央の「Build an app」ボタンをクリックします。

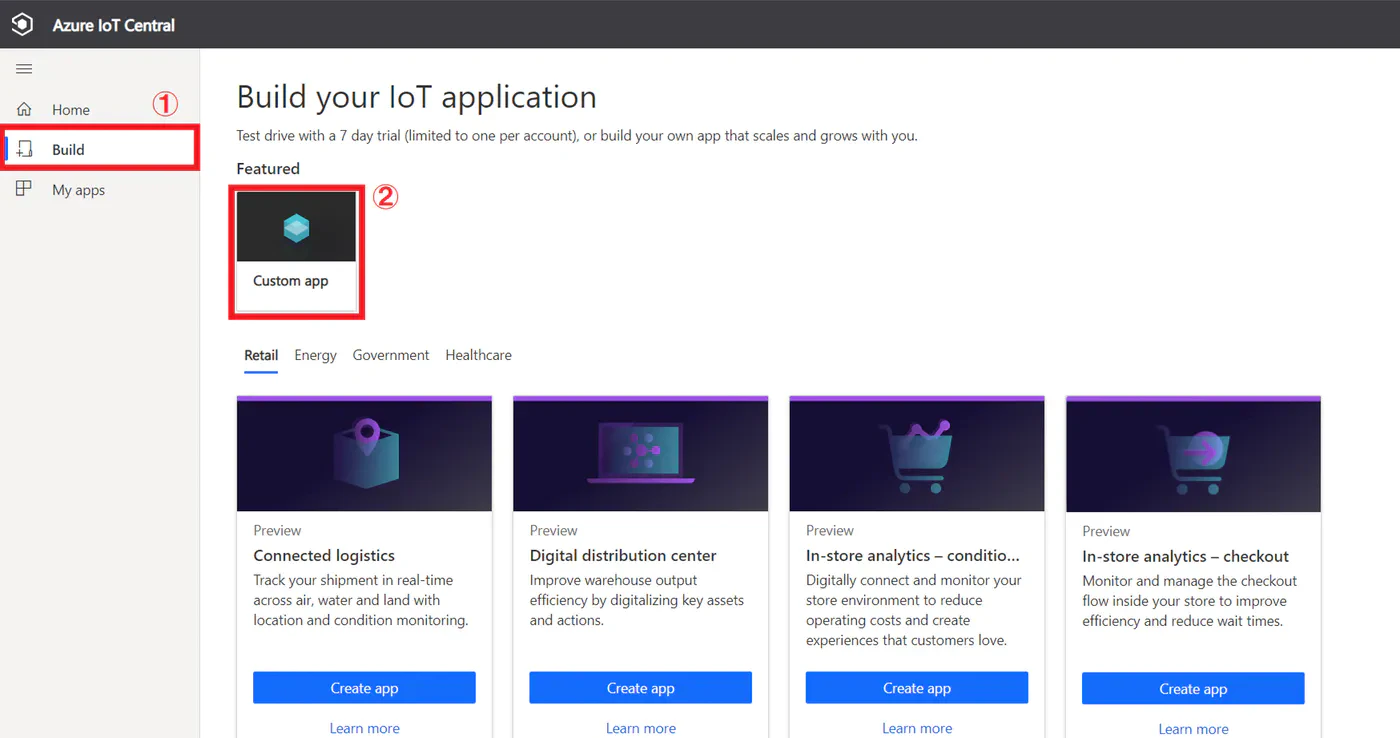

  3. 画面左側にある「Build」をクリックし(①)，「Custom app」をクリックします(②)。

  4. 新しいアプリケーションの設定を行います。Application name，URL，Application templateの必須入力項目は，こだわりがなければ特に変える必要はありません。もし，これから作成するIoTソリューションの名称やURL等を分かりやすくしたい場合は，変更しても問題ありません。

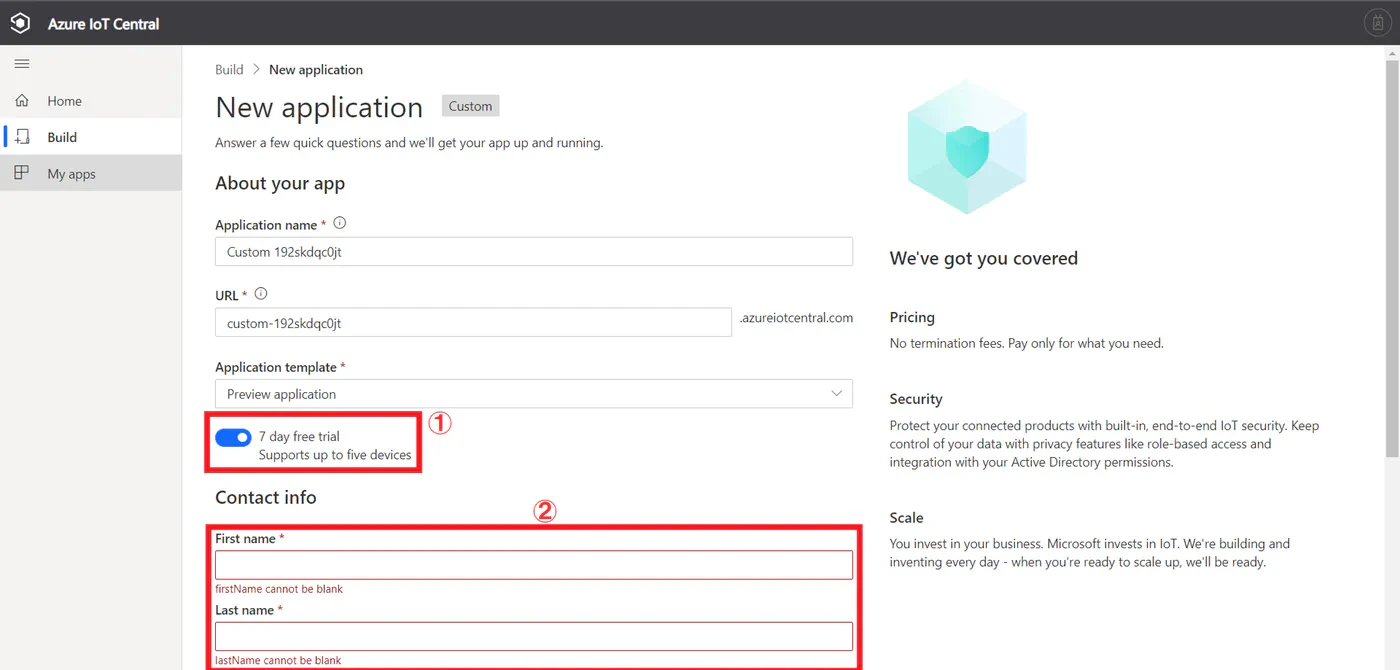

    ここでは，7日間の無償試用(7 day free trial)にチェックを入れ，Contact infoのFirst NameとLast nameに自身の氏名を入力します。

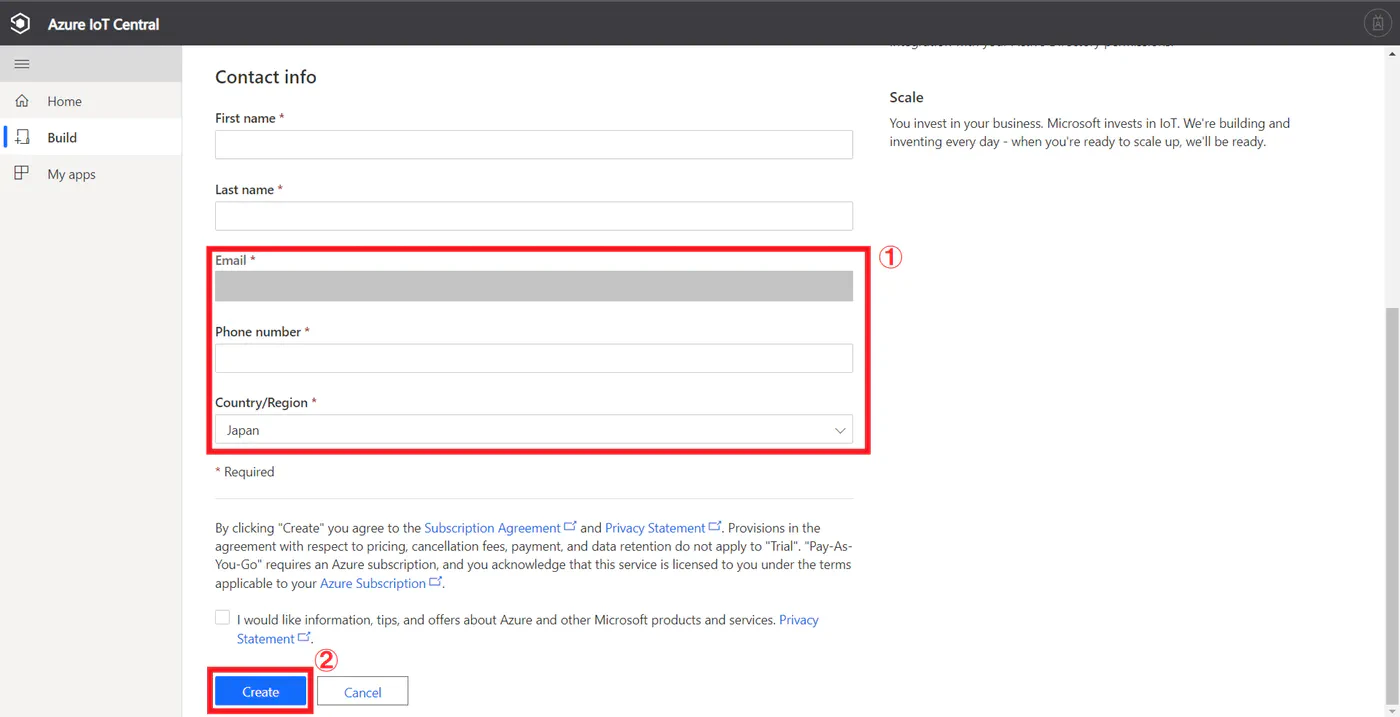

  5. Contact infoに自身の電子メール(Email)，電話番号(Phone number)，Country/Region(国/地域)を入力します(①)。内容確認後，「Create」ボタンをクリックします(②)。すると，IoT Centralが「Provisioning your application...」というメッセージを表示し，クラウド上に必要なリソースを配備します。

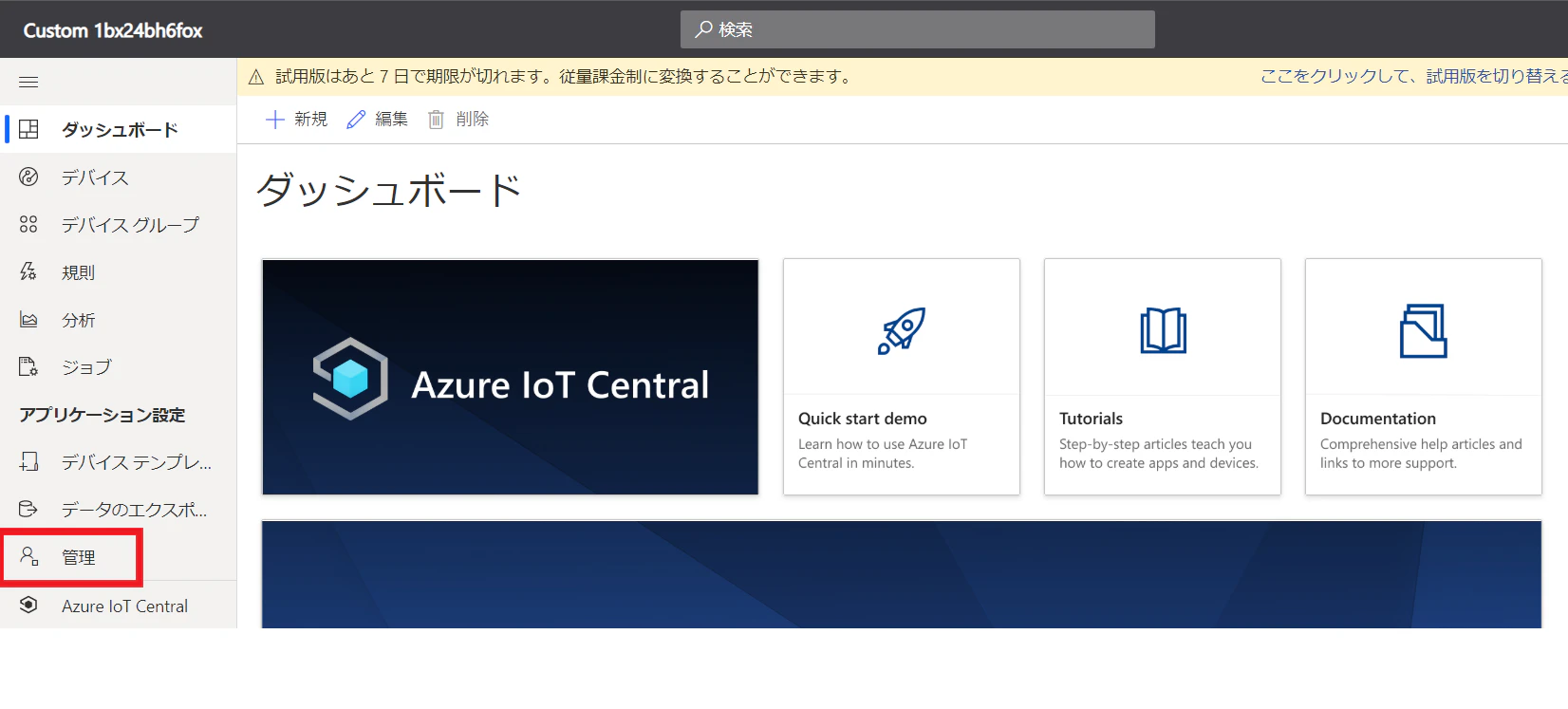

  6. 画面右にある「管理」をクリックします。

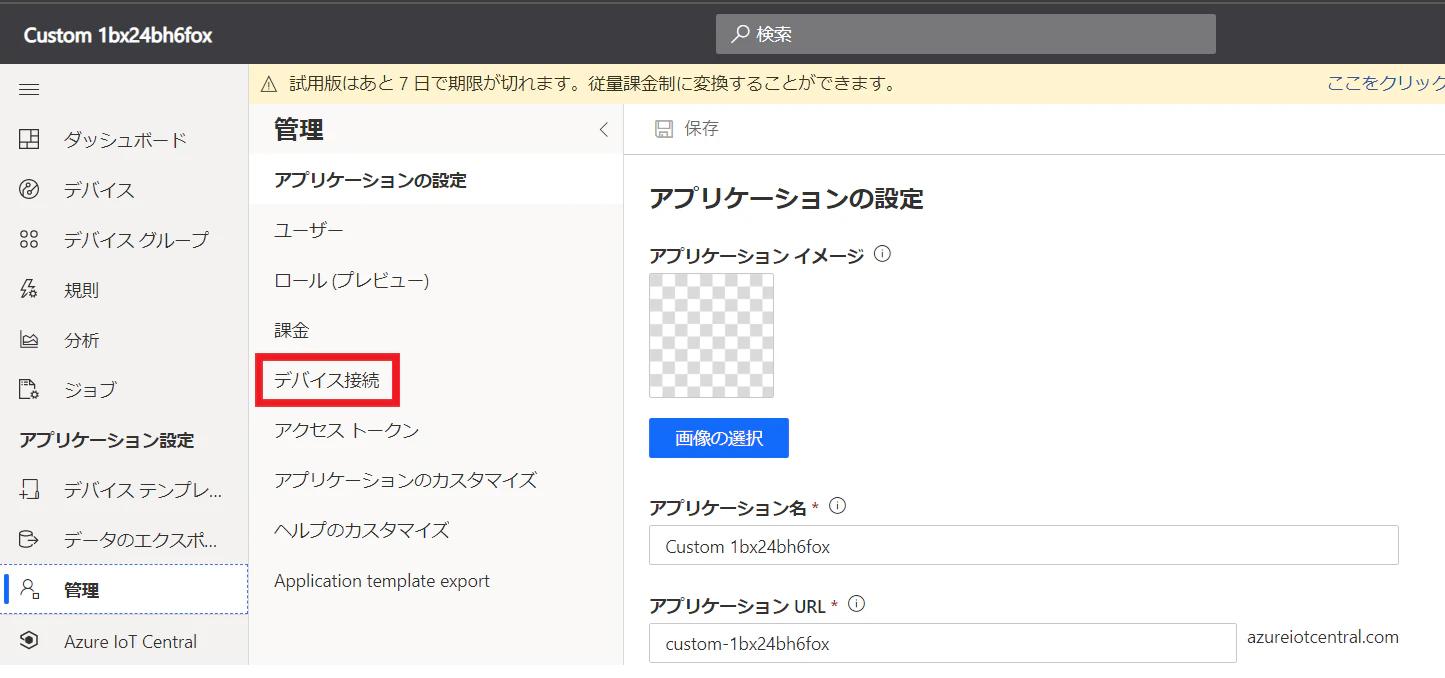

  7. 「デバイス接続」をクリックします。

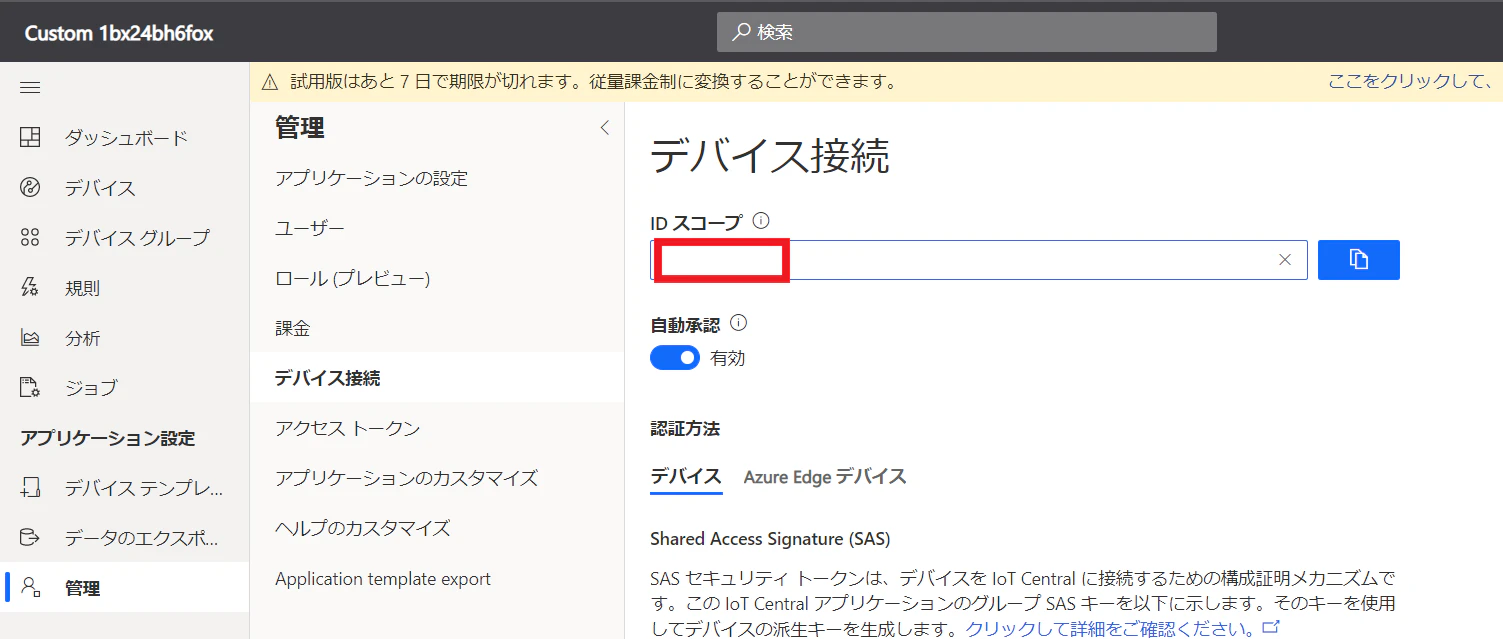

  8. IDスコープをコピーして，メモ帳等に転記しておきます。本記事ではIDスコープをマスクしていますが，実際はアルファベットと数字の文字列があると思います。

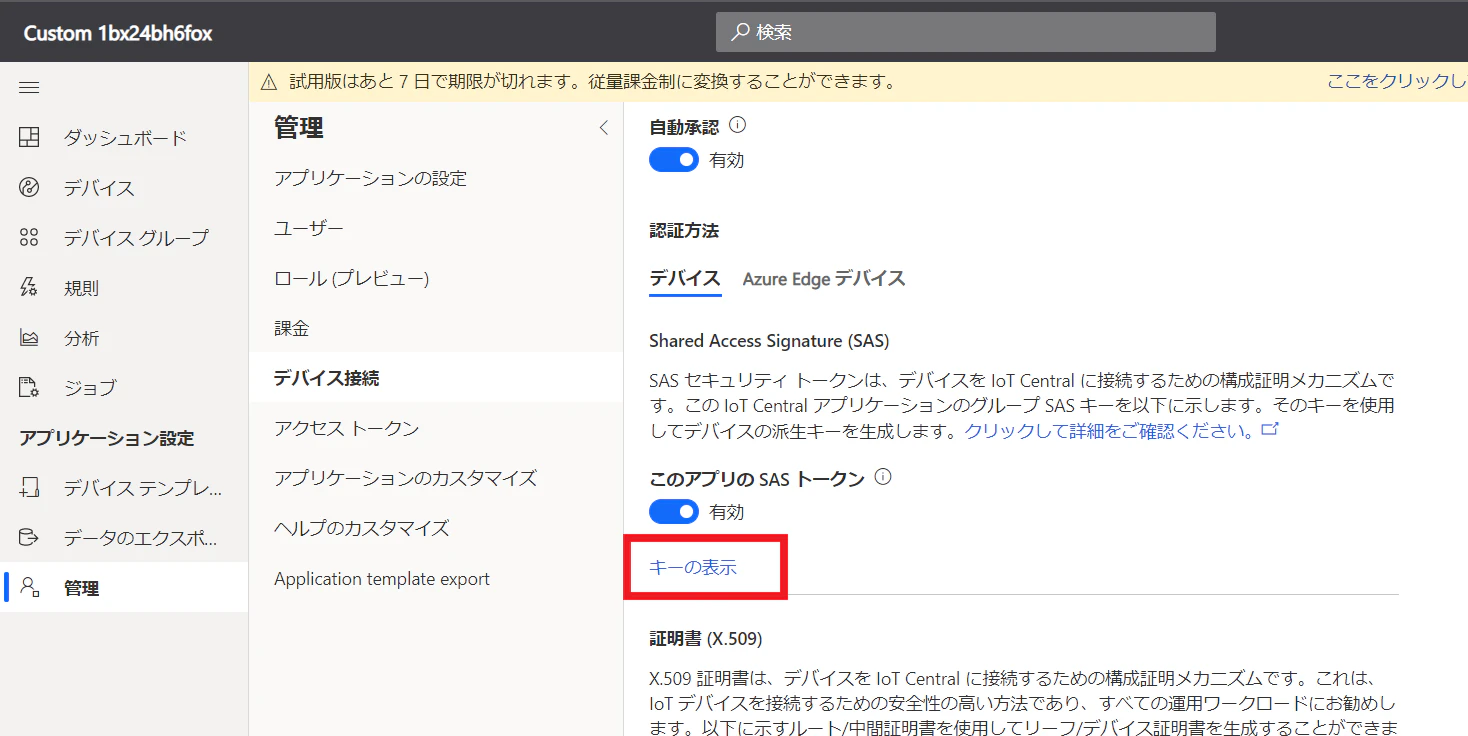

  9. [認証方法]-[デバイス]-[Shared Access Signiture(SAS)]の項目にある「キーの表示」をクリックします。

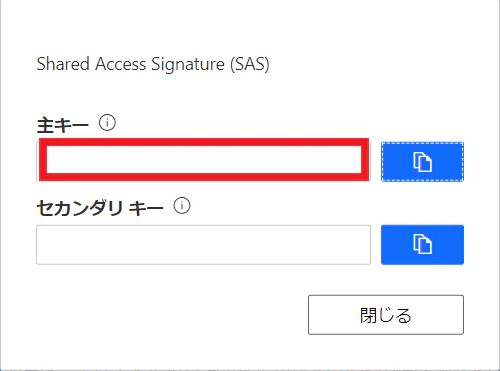

  10. 主キー・セカンダリキー共にマスクしていますが，実際は文字列があると思いますので，主キーをメモ帳に転記します。その後，[閉じる]ボタンをクリックします。

  11. これだけ
    そう、これだけです。デバイステンプレートすら不要です。

RebuttonにスコープIDとSASを設定

  1. ReButtonをAPモードに切り替え
    本記事冒頭の操作でReButtonをAPモードに切り替えます。

  2. WiFiをAZB-xxxxxxに切り替えます。

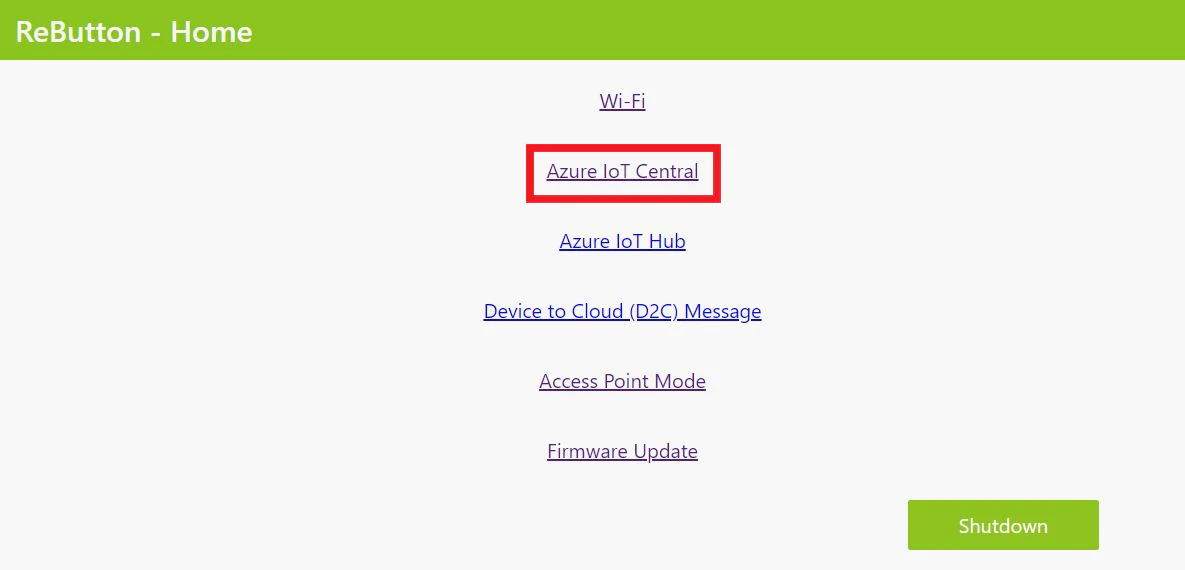

  3. ブラウザを起動し，http://192.168.0.1に接続し、「Azure IoT Central」をクリックします。

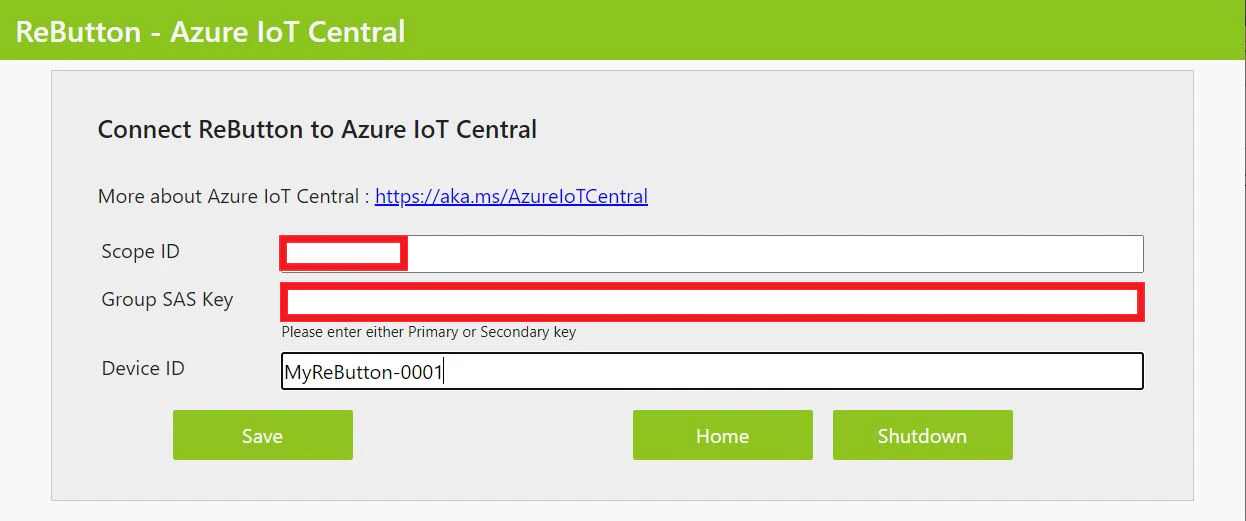

  4. 先ほどメモ帳に転記したScope IDとSAS Keyを各項目に転記します。また，Device IDですが，ここはなんと一意の値であれば，自分で決めることができます。今回は，「MyReButton-0001」と入力します。

実はここがIoT CentralによるPlug and Playの肝で，ユーザが自身でDevice IDを指定することができるようになると，デバイスを配備する際にわざわざIoT Centralが吐くDevice IDを登録するのではなく，自身が指定したDevice IDを指定することができるようになります。また，デバイステンプレートを作成しなくてもよいのもメリットですね。
「IoT CentralでScope IDとSASを取得し，それを登録する、以上。」という感じです。

Push!!

  1. ReButtonのボタンをクリックしてみましょう。

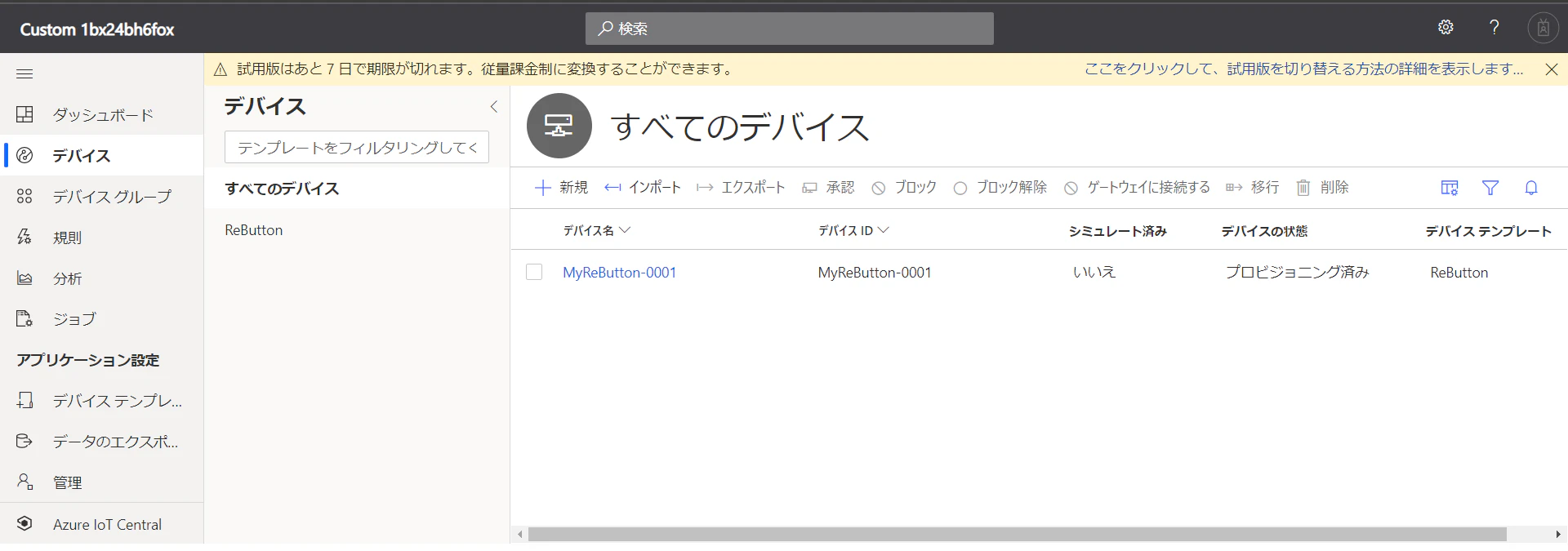

  2. 1分程度時間かかりますが、画面左側[デバイス]をクリックしてみると、自動的にIoTデバイスを認識しています! 先ほど命名したMyReButton-0001をクリックします。

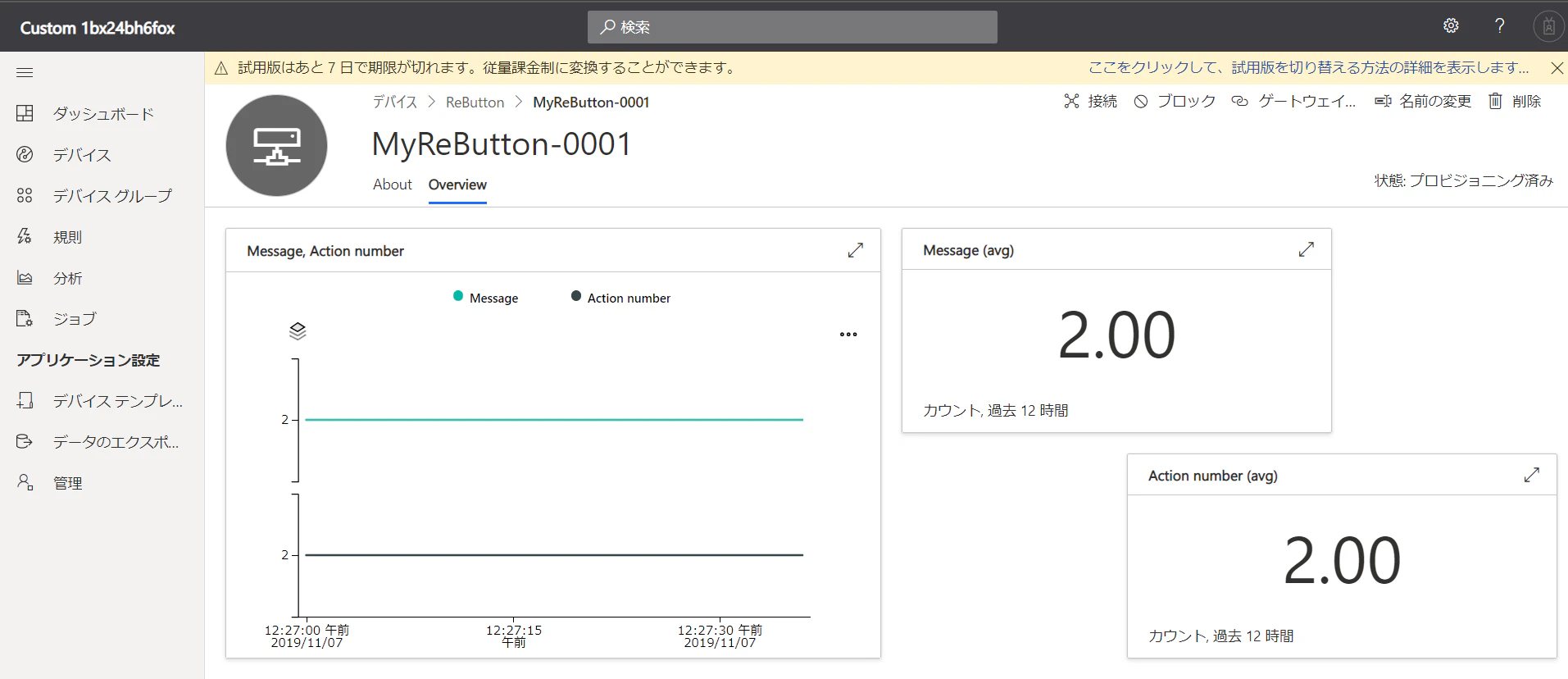

  3. ダッシュボードも表示されています。

まとめ

IoT Central + Plug and Playを使用すれば，Scope IDとSASをIoT Plug and Playに対応したデバイスに登録するだけでIoTデバイス(今回はReButton)とクラウド(IoT Central)に接続することができます。これは簡単ですね。

免責事項

内容は筆者なりに確認しておりますが，このブログ記事はあくまで情報共有を目的としております。動作保証等を目的とした記事ではない点，ご留意ください。
